Введение: цена одного винта
Самые катастрофические отказы в робототехнике и аэрокосмической отрасли редко начинаются с громкого взрыва. Они зарождаются в тишине: с ошибочного допущения в CAD-модели. С позиции в спецификации, помеченной как «Метизы».
Это допущение гласит: крепеж — это простой товар. Компонент, который подбирают по диаметру и цене.
В системах с высокой удельной мощностью — это фундаментальная инженерная ошибка. Это — критически важный компонент, который держит соединения вместе, гася вибрации и передавая нагрузки. Играть с ним — значит играть с будущим своих роботов и дронов. Легко? Неправда. Прочность? Обязательно. Надежность? Иначе зачем вообще собирать.
Триада конструктора: масса, прочность, надежность
При проектировании дрона или робота инженер всегда находится в тисках трех противоречивых требований:
- Масса. Каждый грамм — это секунды полетного времени, дополнительная полезная нагрузка или сниженная инерция манипулятора.
- Прочность. Соединение обязано выдерживать пиковые нагрузки — вибрационные, ударные, температурные — без малейшей деформации.
- Надежность. Соединение не имеет права ослабнуть или разрушиться с течением времени под воздействием внешних факторов.
Задача решается не поиском компромисса, а выбором узкоспециализированных решений, основанных на точных данных и промышленных стандартах.
Материалы, меняющие правила игры
Алюминиевые сплавы (7075, 2024): борьба за каждый грамм
Авиационный алюминий (составляющий, по отраслевым оценкам, до 35% общего спроса на аэрокосмический крепеж) — отправная точка для снижения веса в конструкциях, не несущих критических нагрузок.
- 7075 (В95): легирован цинком. По удельной прочности приближается к сталям.
- 2024 (Д16Т): легирован медью. Отличается высокой усталостной прочностью.
Подводный камень: требуют защитного анодирования. Уязвимы для гальванической коррозии.
Нержавеющие стали (А2, А4): защита от агрессивной среды
Стойкость материала подтверждается стандартными испытаниями в соляном тумане (ISO 9227). Применяются в высоконагруженных узлах (до 35%) и элементах шасси (до 40%), где вес не является главным лимитирующим фактором.

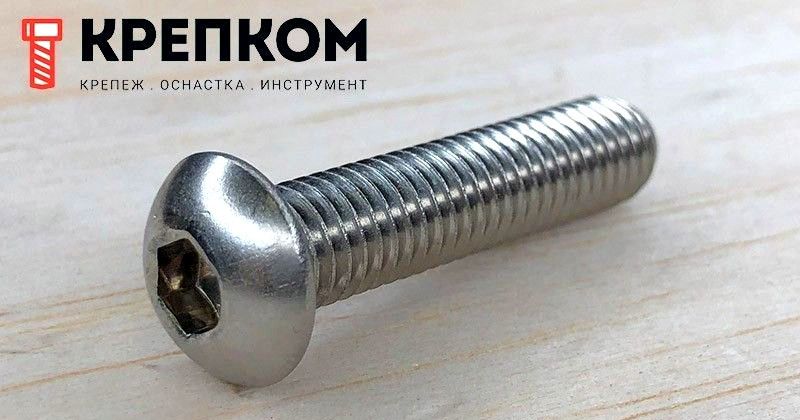

- А2 (AISI 304): базовая защита от атмосферной коррозии.
- А4 (AISI 316): легирована молибденом. Стандарт для морского и всепогодного применения.

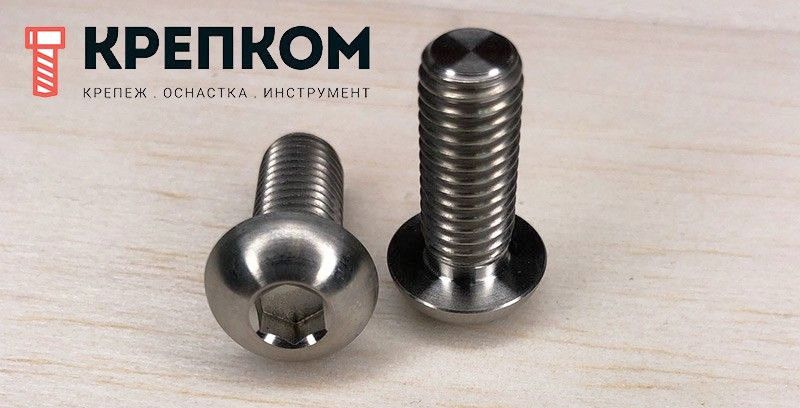

Титан (Grade 5 / Ti-6Al-4V): когда компромиссы закончились
Ультимативное решение для самых ответственных соединений: прочность легированной стали при почти вдвое меньшей плотности и абсолютная коррозионная стойкость. Его доля достигает 20-30% в общем объеме аэрокосмического крепежа и до 50% в военных системах, где требования к надежности и коррозионной стойкости максимальны.
Особый случай: работа с углепластиком (карбоном)
Внимание: прямой контакт углепластика (CFRP) с алюминием — гарантированная и быстрая коррозия алюминия.
Решения:
- Только титановый крепеж (Grade 5), наиболее близкий к CFRP по электрохимическому потенциалу.
- Изолирующие шайбы и втулки из диэлектриков (PEEK, Torlon).
- Барьерные слои из стеклоткани между карбоновой и алюминиевой деталями.
Подробнее о совместимости металлов и о том, как избежать гальванической коррозии читайте в нашем обзоре.
Полимеры и композиты (PEEK, Ultem, Torlon)
Применяются в не силовых узлах, где важна радиопрозрачность или диэлектрические свойства.
Ограничения и долговечность:
- Ползучесть (крип): медленная деформация под длительной статической нагрузкой. Методика испытаний регламентируется ASTM D2990. Этот параметр необходимо учитывать при проектировании узлов с постоянным преднатягом.
- УФ-деградация: для наружного применения критически важно использовать полимеры с введением УФ-стабилизаторов (например, "black carbon grade"), иначе материал теряет прочность и становится хрупким.

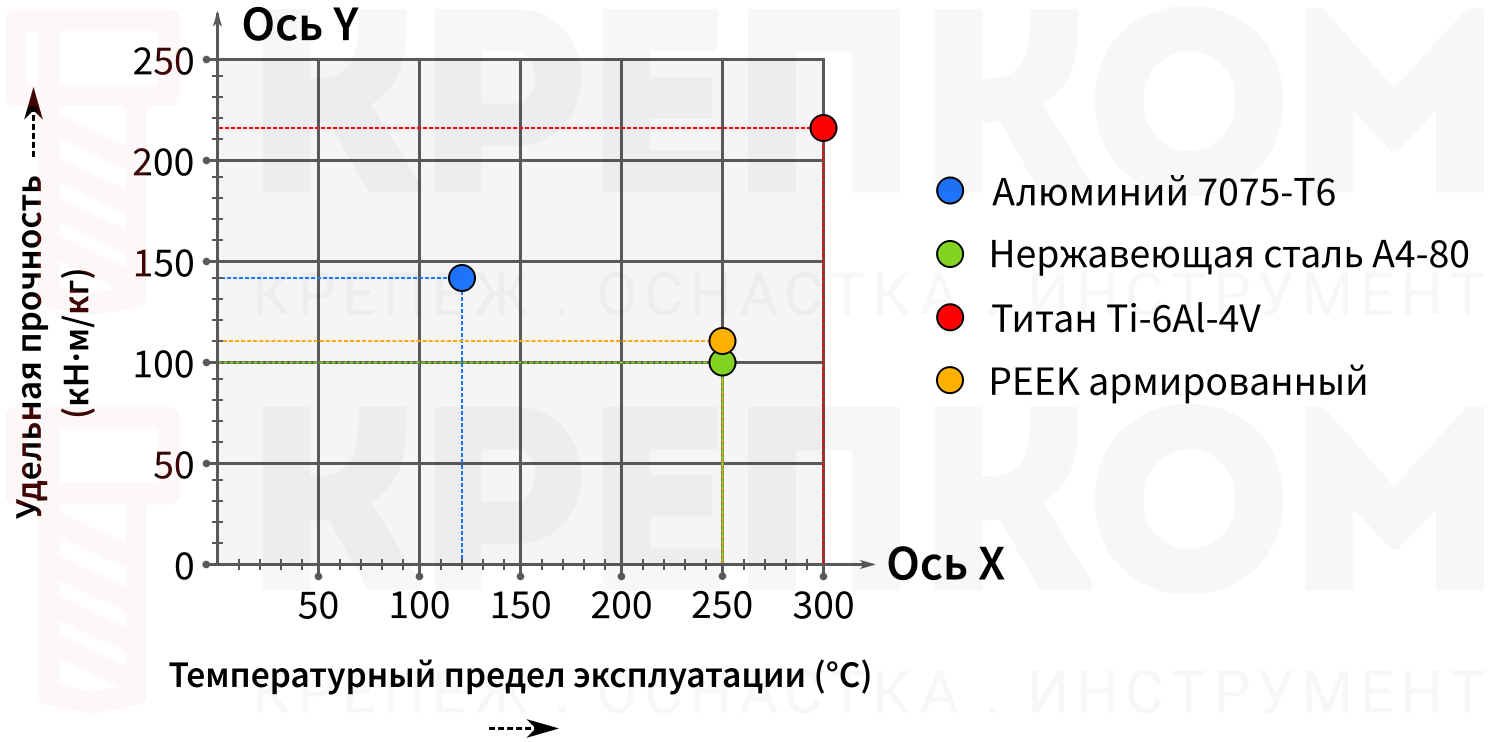

*Данные усреднены для стандартных условий (20°C) по справочникам производителей и спецификациям материалов.
руб.
Геометрия и стандарты: больше, чем просто резьба

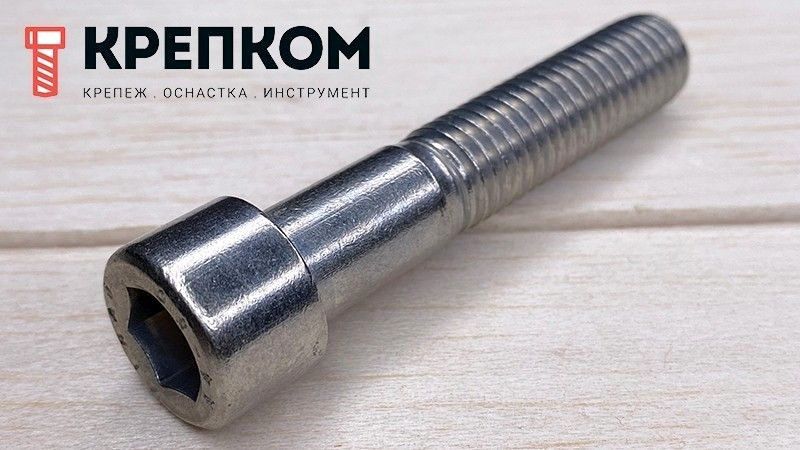

Внутренний шестигранник (ISO 4762 / DIN 912): гарантия момента затяжки
Геометрия, регламентированная ISO 4762, позволяет передавать высокий крутящий момент без риска срыва шлица.
Класс точности резьбы (ISO 965): невидимый залог прочности
Посадка в резьбовом соединении определяется классами точности (например, средний класс 6g для болта и 6H для гайки по ISO 965). В высоконагруженных и подверженных вибрации узлах применение более точных классов (например, 4h/5H) минимизирует микроперемещения в резьбе, что напрямую увеличивает усталостную долговечность соединения.
Критические зоны отказа и оптимизация геометрии
До 90% всех усталостных разрушений резьбового крепежа происходят не в случайных местах, а в трех строго определенных зонах концентрации напряжений:
- Под головкой болта: в месте перехода стержня в галтель.
- В месте сбега резьбы (thread run-out): где заканчивается резьбовая часть и начинается гладкий стержень.
- В первой зацепленной нити резьбы: которая принимает на себя до 30% от общей нагрузки на соединение.
Понимание этого — ключ к предотвращению отказов. Современная инженерия (в частности, стандарт VDI 2230) предлагает конкретные методы борьбы с концентрацией напряжений:
- Галтель эллиптической формы вместо круглой снижает пиковые напряжения на 15-25%.
- Увеличение длины болта при сохранении момента затяжки повышает упругость (податливость) соединения, что резко увеличивает его усталостную прочность.

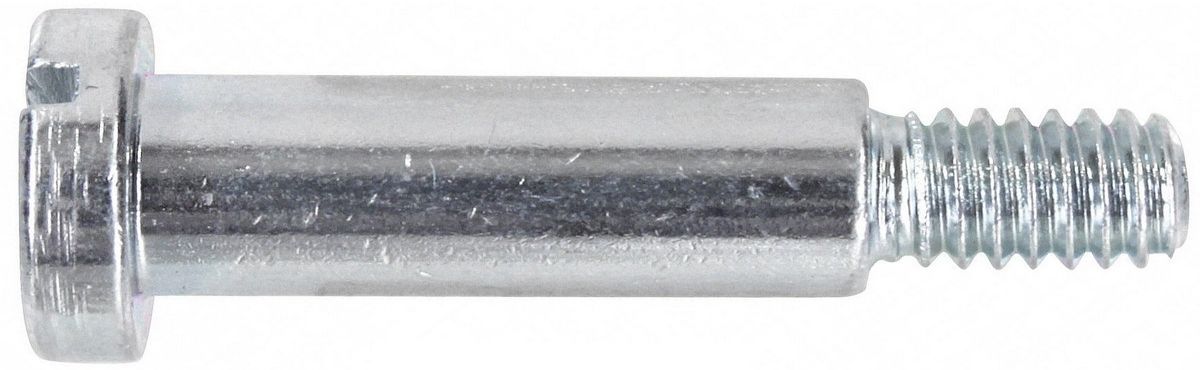

- Специальная геометрия (со ступенькой) для более равномерного распределения нагрузки по виткам резьбы.
Невидимые враги соединений
Вибрация и усталость: главный враг резьбы
Грамотное размещение крепежа — это не интуиция, а расчет: исследования показывают, что оптимизация расположения винтов в электронном компоненте может снизить уровень вибрации на 67%. Это критически важно для точности IMU-сенсоров и выживаемости электроники. Но даже при идеальном расположении остается проблема самоотвинчивания. Для борьбы с ней, помимо анаэробных фиксаторов, применяются передовые механические решения:

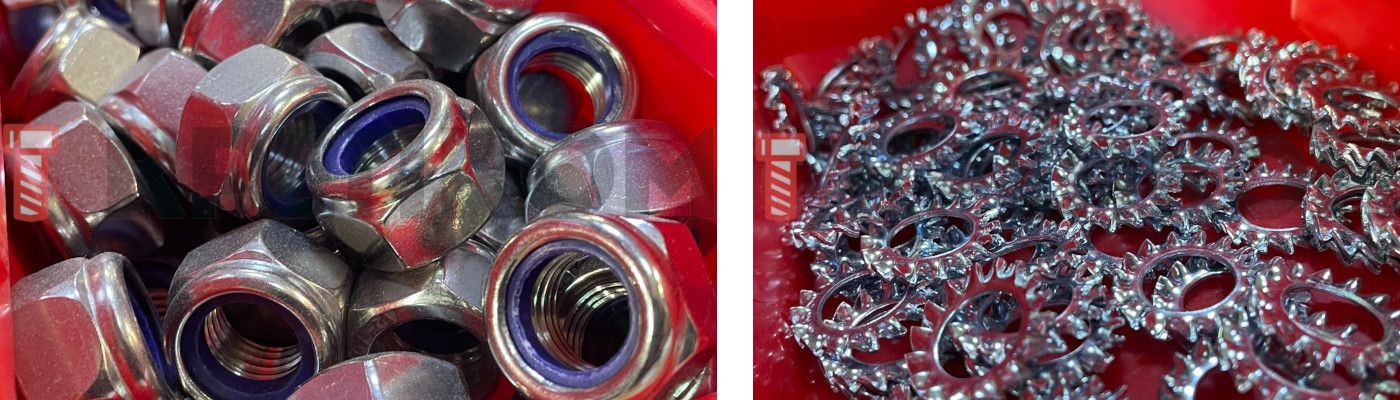

- Клиновые стопорные шайбы (например, Nord-Lock): система из двух шайб с клиньями с одной стороны и радиальными зубцами с другой. При попытке отвинчивания происходит заклинивание, создающее преднатяг, который превышает любое ослабляющее усилие.
- Самоконтрящаяся резьба (например, Spiralock): Особый профиль резьбы с клиновым уклоном 30°, который при затяжке устраняет радиальный зазор и перераспределяет нагрузку с первого витка на все остальные, предотвращая ослабление.
Способность узла противостоять вибрации оценивается по методикам ISO 10816 (измерение вибрации машин), а его усталостная прочность — по ISO 16625 (испытания резьбовых соединений на усталость). Практическое решение — применение анаэробных фиксаторов резьбы, которые блокируют самоотвинчивание.
Подробнее о самостопорящихся гайках читайте в нашем обзоре.
Температурные циклы и термическое несоответствие
Разница в коэффициенте теплового расширения (КТР) сопрягаемых материалов (например, сталь ≈12 ppm/°C, алюминий ≈23 ppm/°C) приводит к изменению преднатяга при колебаниях температуры, что необходимо учитывать в расчетах на прочность.Точность затяжки и рассеяние преднатяга (Preload Scatter)

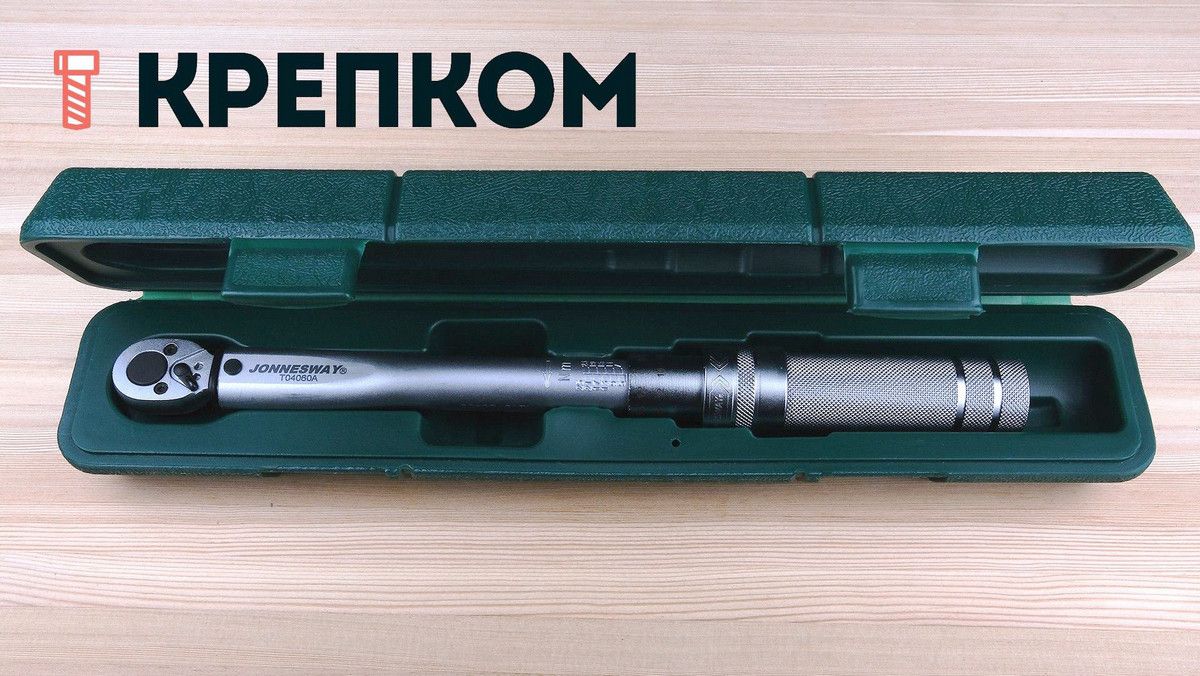

Это скрытая угроза надежности. Даже при использовании динамометрического ключа рассеяние достигнутого преднатяга (усилия сжатия) в соединении может составлять ±30% и более.
Физика проблемы проста: из приложенного момента затяжки лишь ~10% преобразуется в полезное натяжение. Остальные 90% тратятся на преодоление трения (до 50% в резьбе, до 40% под головкой). Так как коэффициент трения нестабилен (зависит от смазки, чистоты, температуры), результат получается непредсказуемым.
Для критических узлов (крепление двигателей, лонжеронов, редукторов) применяются более точные методы:
- Гидравлические натяжители болтов (HBT): растягивают болт с заданным усилием, после чего гайка закручивается вручную. Это обеспечивает затяжку чистым натяжением с точностью до ±5%.
- Оптимизированная последовательность затяжки: для многоболтовых соединений (например, фланцев) используется схема "звезда" (star pattern) для минимизации перекосов и равномерного распределения нагрузки.
Защитные покрытия: от пассивации до современных технологий
- Вакуумная пассивация (по ASTM A967 / AMS 2700): химический процесс удаления свободных ионов железа с поверхности и формирование инертного слоя оксида хрома. Критически важен для предотвращения "гажения" в вакууме и повышения коррозионной стойкости.
- Современные покрытия: для экстремальных условий применяются PVD/CVD-покрытия (например, TiN, DLC), которые создают на поверхности крепежа тонкий, но чрезвычайно твердый и химически инертный слой, обеспечивающий дополнительную защиту от износа и коррозии.
руб.
Взгляд в будущее: интеллектуальный крепеж и прогнозируемое обслуживание

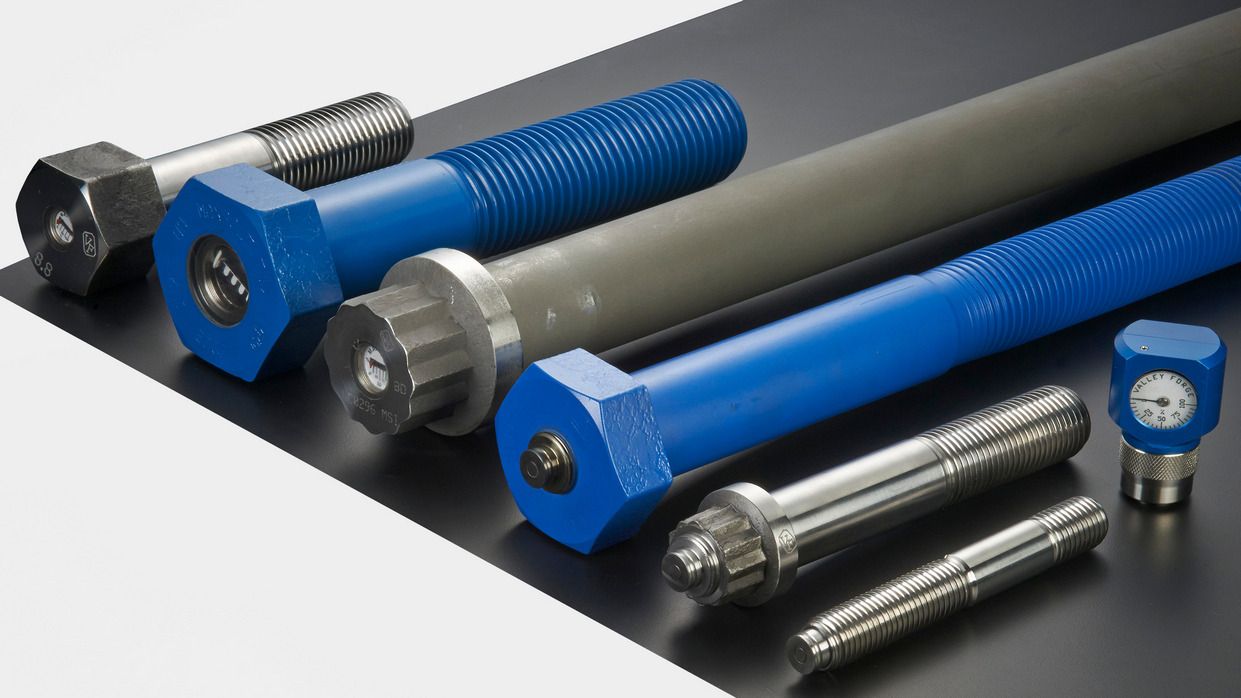

Вершина эволюции крепежа — это "умные болты" (Smart Fasteners). В их конструкцию интегрируются миниатюрные датчики (тензометрические, пьезоэлектрические) или RFID-метки, которые позволяют в реальном времени отслеживать:
- Точное усилие преднатяга при затяжке и в процессе эксплуатации.
- Вибрационные нагрузки и накопленную усталость.
- Температуру соединения.
Это позволяет перейти от планового к прогнозируемому техническому обслуживанию (Predictive Maintenance), заменяя компонент не по регламенту, а по его реальному состоянию. Для дорогих промышленных роботов и ответственных БПЛА это снижает эксплуатационные расходы на 20-30% и практически исключает внезапные отказы.

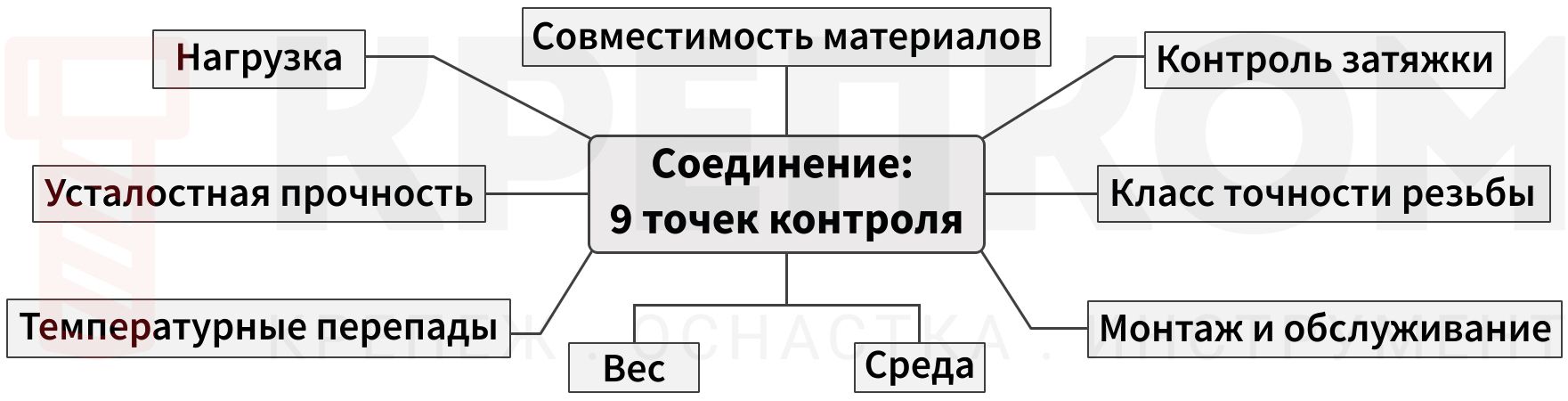

Чек-лист инженера: 9 вопросов к каждому соединению
- Нагрузки? Статика, динамика, вибрация?
- Среда? Влажность, температура, химия?
- Вес? Критичен ли он?
- Совместимость материалов? Учтен ли риск гальванической коррозии, особенно с CFRP?
- Температурные перепады? Учтен ли КТР сопрягаемых материалов?
- Усталостная прочность? Учтены ли требования (ISO 16625)?
- Класс точности резьбы? Достаточен ли стандартный для данных условий?
- Монтаж и обслуживание? Есть ли доступ, требуется ли разборка?
- Контроль затяжки? Какой метод обеспечит требуемую точность преднатяга? Учтена ли последовательность затяжки для многоболтовых соединений?
От расходника — к системному компоненту
Правильный крепеж — это не статья расходов, а инвестиция в надежность. Глубокое понимание физики материалов, стандартов и механики соединений отличает профессионала. Мы в «Крепком» разделяем этот подход, предлагая не просто метизы, а инженерные решения — от нержавеющей стали А4 (ISO 3506) до карбона и титанового крепежа аэрокосмического класса.
Ваша задача — наша экспертиза. Если вы проектируете узел, где компромисс недопустим, свяжитесь с нашими инженерами. Мы говорим на одном языке и поможем подобрать решение, а не просто продадим товар.
Изучите наш каталог или получите техническую консультацию (8 (800) 333 21-68, или @krepcom_bot, или в онлайн-чате).
