Автомобильные гайки — это универсальные крепёжные детали с внутренней резьбой, применяемые для сборки и обслуживания узлов транспортных средств. Они отличаются формой (шестигранные, с фланцем, колпачковые и т.д.), конструктивными особенностями (стопорные вставки, прорези под шплинт, разная высота), материалом (сталь различных классов прочности, титан, алюминий, нержавеющая сталь), типом покрытия (оцинкованные, фосфатированные, хромированные) и стандартами производства (ГОСТ, DIN, ISO, SAE). Правильный выбор типа гайки, её материала, покрытия и класса прочности — ключ к безопасному и надёжному крепежу в автомобиле.
В автомобилестроении особенно востребованы разновидности гаек с дополнительными функциями контрения (самоконтрящиеся, корончатые, с фланцем и насечкой), поскольку самопроизвольное откручивание резьбовых соединений в машине — критический фактор риска.
Таблица соответствия ГОСТ / DIN / ISO / SAE для автомобильных гаек
| ГОСТ (Россия, СНГ) | Описание | DIN / ISO (Европа) |
| ГОСТ 5915-70 / ГОСТ 15523-70 | Шестигранные гайки (класс точности В / А) | DIN 934 / ISO 4032, ISO 4033 |
| ГОСТ 5916-70 | Низкие шестигранные гайки (контргайки) |
DIN 439 / ISO 4035 |
| ГОСТ 5927-70 | Шестигранные высокие гайки (класс точности В) | DIN 6330 |
| ГОСТ 22354-77 (аналог DIN 985) | Самоконтрящиеся гайки с нейлоновой вставкой | DIN 985 / ISO 10511 (низкая), DIN 982 (высокая) |
| ГОСТ 16014-79 (ц/м стопорные) | Цельнометаллические стопорные гайки (овальные, прорезные) | DIN 980 / DIN 6925 / ISO 7042 |
| ГОСТ 5918-73 / ГОСТ 5932-73 | Корончатые (прорезные) гайки класс В / А | DIN 935 / ISO 7035 |
| ГОСТ 50592-93 | Гайки с фланцем | DIN 6923 /ISO 4161 |
| ГОСТ 11860-85 | Колпачковые (глухие) гайки | DIN 1587 / ISO 7049 |
| ГОСТ Р 53819-2010 | Колесные гайки (форма конус/сфера, класс прочности 8 или выше) | ISO 08968 (частично); DIN экв. устарели |
| - | Приварные гайки (квадратные, шестигранные, лапковые) | DIN 928 / DIN 929 |
В современном автопроме преобладают метрические резьбы по стандартам ISO и DIN, а ГОСТ устанавливает национальную номенклатуру и требования прочности.
Типы автомобильных гаек

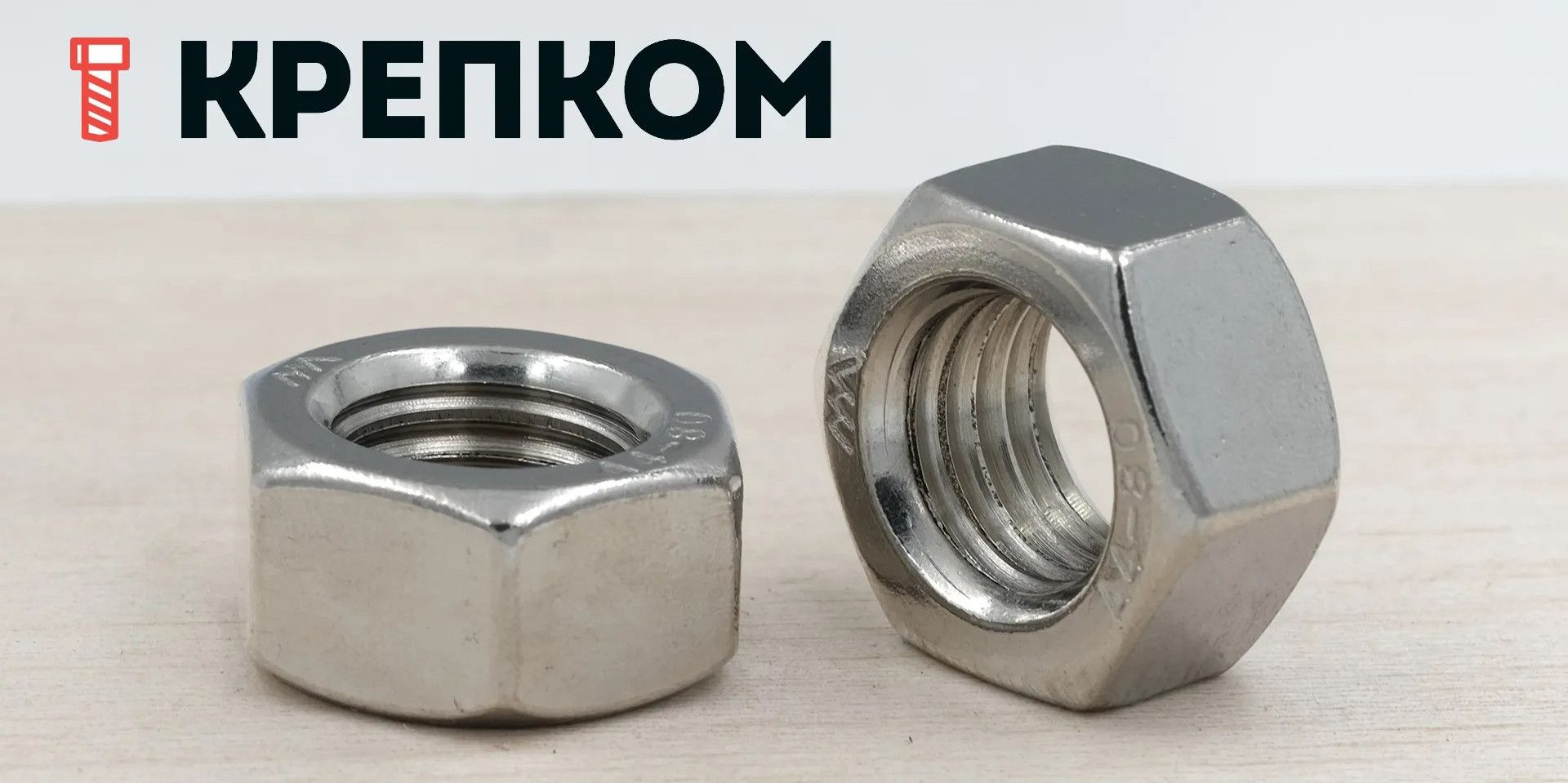

Стандартные шестигранные гайки
Это наиболее распространённый тип, представляющий собой гайку с шестью гранями под ключ и внутренней цилиндрической резьбой. Шестигранные гайки бывают стандартной высоты (нормальные) и увеличенной высоты (высокопрочные) или пониженной (контргайки).
В отличие от корончатых или квадратных гаек, шестигранные не требуют дополнительных стопорных элементов и подходят для большинства стандартных соединений автомобиля, таких как крепление колесных дисков, элементов подвески, кузовных деталей и других ответственных узлов. Это делает их универсальным и наиболее распространённым видом гаек в автомобилестроении.
Конструктивные особенности шестигранных гаек:
| Характеристика | Значение |
| Диапазон резьбы | M3 – M48 (ГОСТ), M1,6 – M64 (DIN/ISO) |
| Высота гайки | Около 0,8 d (где d — диаметр резьбы). Однако для некоторых типов гаек, например, удлинённых соединительных гаек по стандарту DIN 6334, высота может быть равна трём номинальным диаметрам резьбы (3 d). |
| Класс точности (ГОСТ) | A (повышенная точность), B (стандартная), C (грубая) |
| Класс прочности | 5, 6, 8, 10, 12 (в зависимости от применения в автоузлах) |
| Материалы | Углеродистая или легированная сталь, нержавеющая сталь, титан, алюминий и т.д. |
| Покрытия | Оцинкование, фосфатирование, хромирование, цинк-ламельные, без покрытия |
Преимущества и недостатки:
| Преимущества | Недостатки |
| Универсальность, простота монтажа | Не имеют встроенных стопорных свойств |
| Широкая доступность и низкая цена | Могут подвергаться коррозии без покрытия |
| Большой диапазон размеров и классов прочности | Часто требуют контрящие решения (шайбы, контргайки) |
Шестигранные гайки широко используются в кузовных и моторных соединениях, креплении обвесов, во внутренних механизмах при умеренных нагрузках. Для вибронапряжённых узлов подвески обычно выбирают вариант с дополнительным стопорением (см. далее).

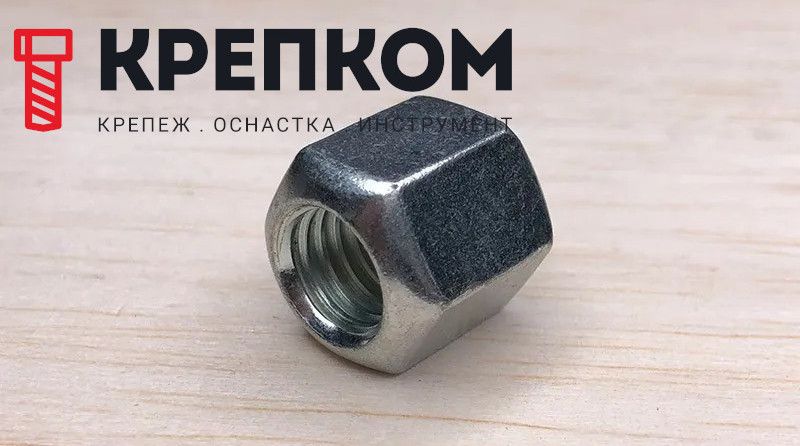

Высокие шестигранные гайки (увеличенная высота)
Высокие шестигранные гайки от стандартных отличаются большей высотой корпуса (примерно 1,5 d). Увеличенная высота гайки обеспечивает больше резьбовых витков для высоконагруженных соединений.
Официальное наименование
- ГОСТ 5927–70
- DIN 6330
- В автопроме могут соответствовать ISO 4033 (высокие гайки).
Конструктивные особенности
| Характеристика | Значение |
| Форма | Увеличенная по высоте шестигранная |
| Диапазон резьбы | M3 – M48 |
| Высота гайки | ~1,5 d |
| Материалы | Сталь 8, 10, 12, нередко термообработанная (для тяжелонагруженных узлов) |
| Покрытия | Цинк, фосфат, оксид, цинк-ламель |
Преимущества:
- Большое число витков → высокая несущая способность;
- Устойчивость к вибрациям;
- Можно затягивать большим моментом.
Недостатки:
- Большая масса и более дорогая заготовка;
- Требуется больше пространства для размещения гайки.
Применение: силовые места в подвеске, где соединения подвергаются постоянной ударной нагрузке (например, крепление рессор в грузовиках, амортизаторов); в двигателе — крепёж ГБЦ на шпильках и т.д.

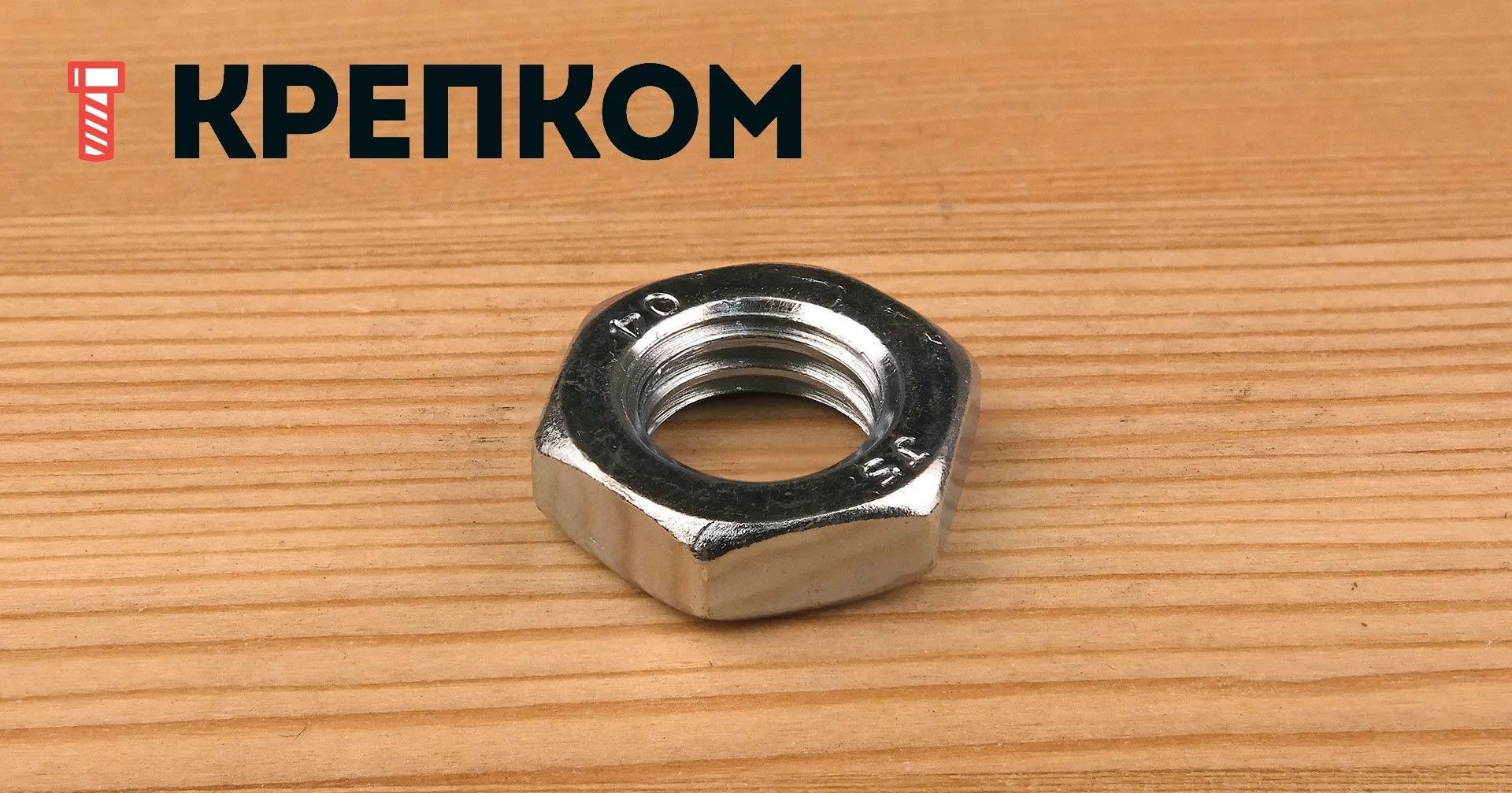

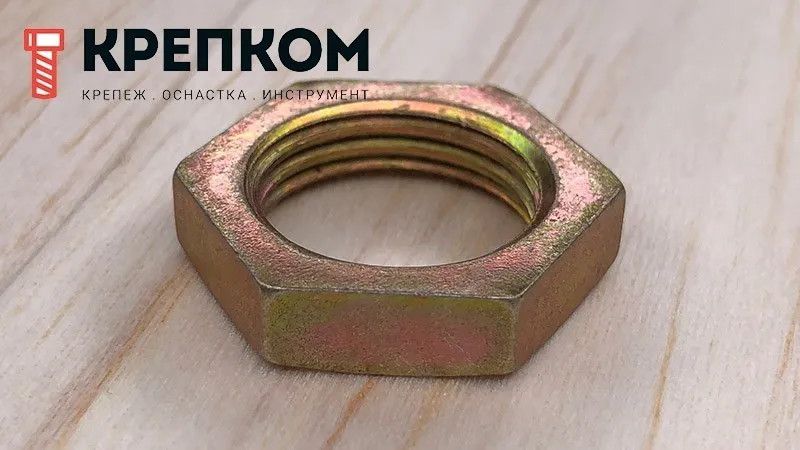

Низкие шестигранные гайки (контргайки)
Низкие гайки, также известные как гайки с уменьшенной высотой, используются в случаях, когда пространство для крепежа ограничено или требуется снизить вес конструкции. Их уменьшенная высота позволяет применять их в компактных узлах, где стандартные гайки не подходят. Применяются при ограниченном пространстве или служат парой к основной гайке для контровки. В автомобиле это классический способ фиксации регулировочного узла (клапанные механизмы, рулевые тяги и т.п.).
Таблица — Стандарты для низких гаек, применяемых в автомобилестроении:
| Стандарт | Диаметр резьбы, мм | Размер под ключ, мм | Высота гайки, мм | Материал |
| DIN 439 | М1,6 – М52 | 3,2 – 75 | 1,3 – 42 | Сталь, нержавеющая сталь, латунь |
| ГОСТ 5916-70 | М1,6 – М48 | 3,2 – 75 | 1,3 – 38 | Сталь, нержавеющая сталь, латунь |
Конструктивные особенности
| Характеристика | Значение |
| Высота гайки | Около 0,5 d |
| Размеры резьбы | От M1,6 до M48 |
| Класс прочности (ГОСТ) | 04, 05 (не слишком высокие классы) |
| Материалы | Углеродистая сталь, иногда нержавейка |
| Покрытия | Аналогичны стандартным гайкам |
Преимущества и недостатки
| Преимущества | Недостатки |
| Небольшой размер, экономия места | Не подходят для высокой нагрузки |
| Удобны как «контрящая» пара | Могут ослабнуть без основной гайки |
| Лёгкость | Требуют дополнительную шайбу при вибрациях |
Широко встречаются как «вторая» гайка для стопорения в регулировочных механизмах (тяги, штоки). Иногда используются в местах с узким зазором, где стандартная гайка не помещается.
Основные размеры низких гаек DIN 439:
| Диаметр резьбы (d), мм | Размер под ключ (s), мм | Высота (m), мм |
| 3 | 5,5 | 1,8 |
| 12 | 19 | 6 |
| 24 | 36 | 12 |

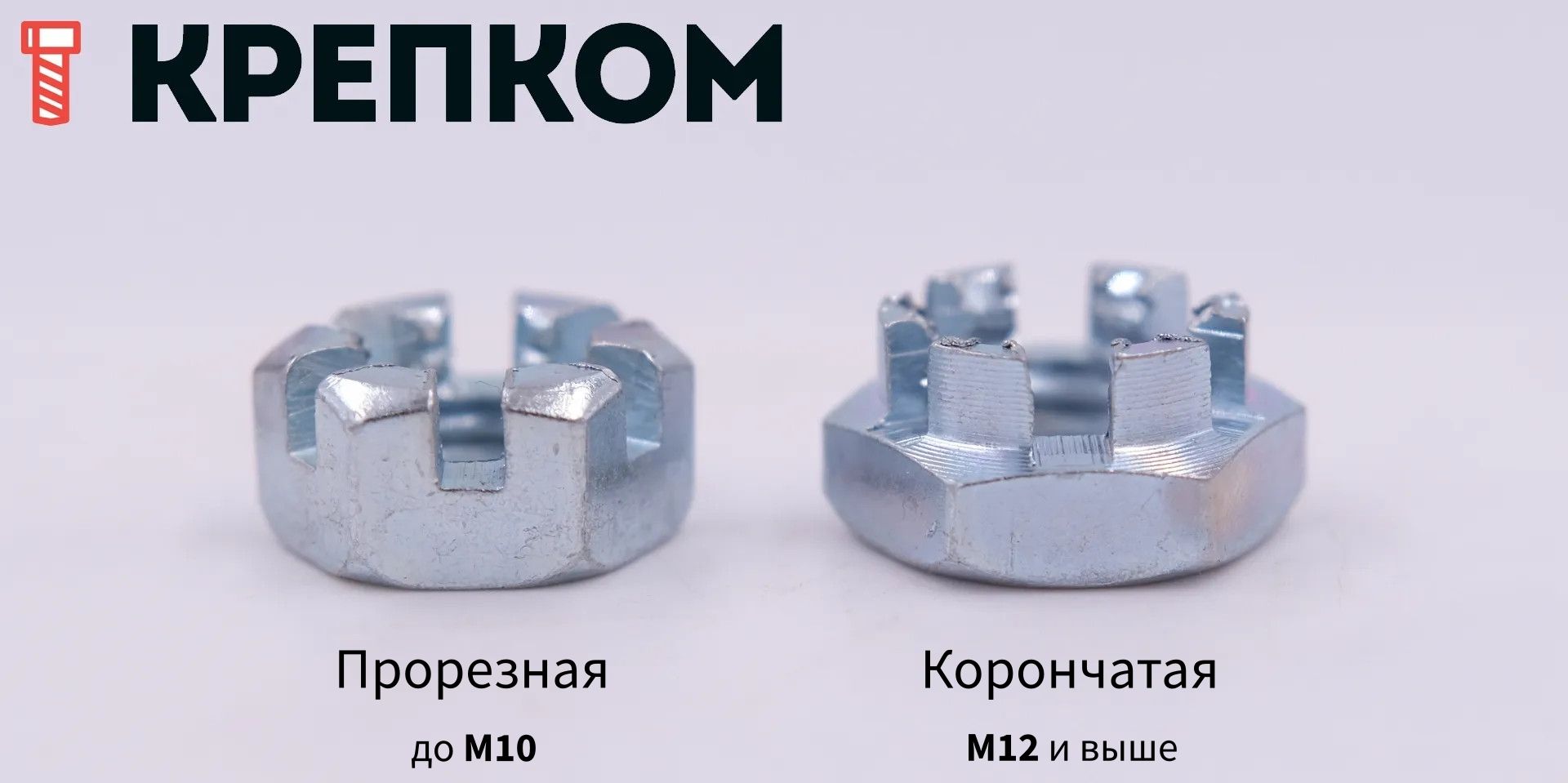

Корончатые (прорезные) гайки
Эти гайки имеют на одном из торцов несколько продольных прорезей, образующих «зубцы», внешне напоминающие корону. Корончатые гайки применяются в сочетании со шплинтом: после затяжки через прорези гайки в отверстие шпильки (или болта) вставляется шплинт, препятствуя обратному проворачиванию гайки. Тем самым достигается надёжная фиксация даже при сильных вибрациях и больших нагрузках. Классический пример – крепление ступиц колес и шарниров подвески на старых автомобилях: гайка затягивается и фиксируется шплинтом.
Таблица — Стандарты для корончатых гаек, применяемых в автомобилестроении:
| Стандарт | Диаметр резьбы, мм | Размер под ключ, мм | Высота гайки, мм | Количество прорезей | Материал |
| ГОСТ 5918-73 | М4 – М48 | 7 – 75 | 5 – 50 | 6 или 8 | Сталь |
| DIN 935 | М8 – М72 | 13 – 105 | 8 – 120 | 6 или 8 | Сталь, нержавеющая сталь |
Конструктивные особенности
| Характеристика | Значение |
| Количество прорезей | Обычно 6, реже 4–8 (зависит от размера) |
| Высота гайки | 0,8 d (нормальные) или 0,5 d (низкие, ГОСТ 5919-73) |
| Материалы | Сталь класса 5–8 |
| Стопорение | Шплинт через отверстие в шпильке / болте |
| Покрытия | Оцинкованные, фосфатированные, либо без покрытия (при работе в узлах с маслом) |
Преимущества и недостатки
| Преимущества | Недостатки |
| Исключительно надёжная фиксация | Требуется отверстие в шпильке или болте |
| Устойчивы к вибрациям любого уровня | Монтаж/демонтаж усложнён (нужно вынуть шплинт) |
| Механическая блокировка (не зависит от трения) | Узлы трудно автоматизировать при сборке |
Применение: Критические места (ступицы колёс, шаровые опоры, рулевые тяги) — в особенности на грузовиках и внедорожниках, где самопроизвольное раскручивание недопустимо.
Ниже представлена таблица с основными размерами корончатых гаек в соответствии с DIN 935:
| Диаметр резьбы (d), мм | Шаг резьбы (P), мм | Высота гайки (m), мм | Размер под ключ (S), мм | Диаметр отверстия под шплинт (n), мм |
| 14 | 2,0 | 16 | 22 | 3,5 |
| 20 | 2,5 | 22 | 30 | 4,5 |
| 27 | 3,0 | 30 | 41 | 5,5 |
| 36 | 4,0 | 38 | 55 | 7,0 |
| 42 | 4,5 | 46 | 65 | 9,0 |
| 64 | 6,0 | 66 | 95 | 11,0 |

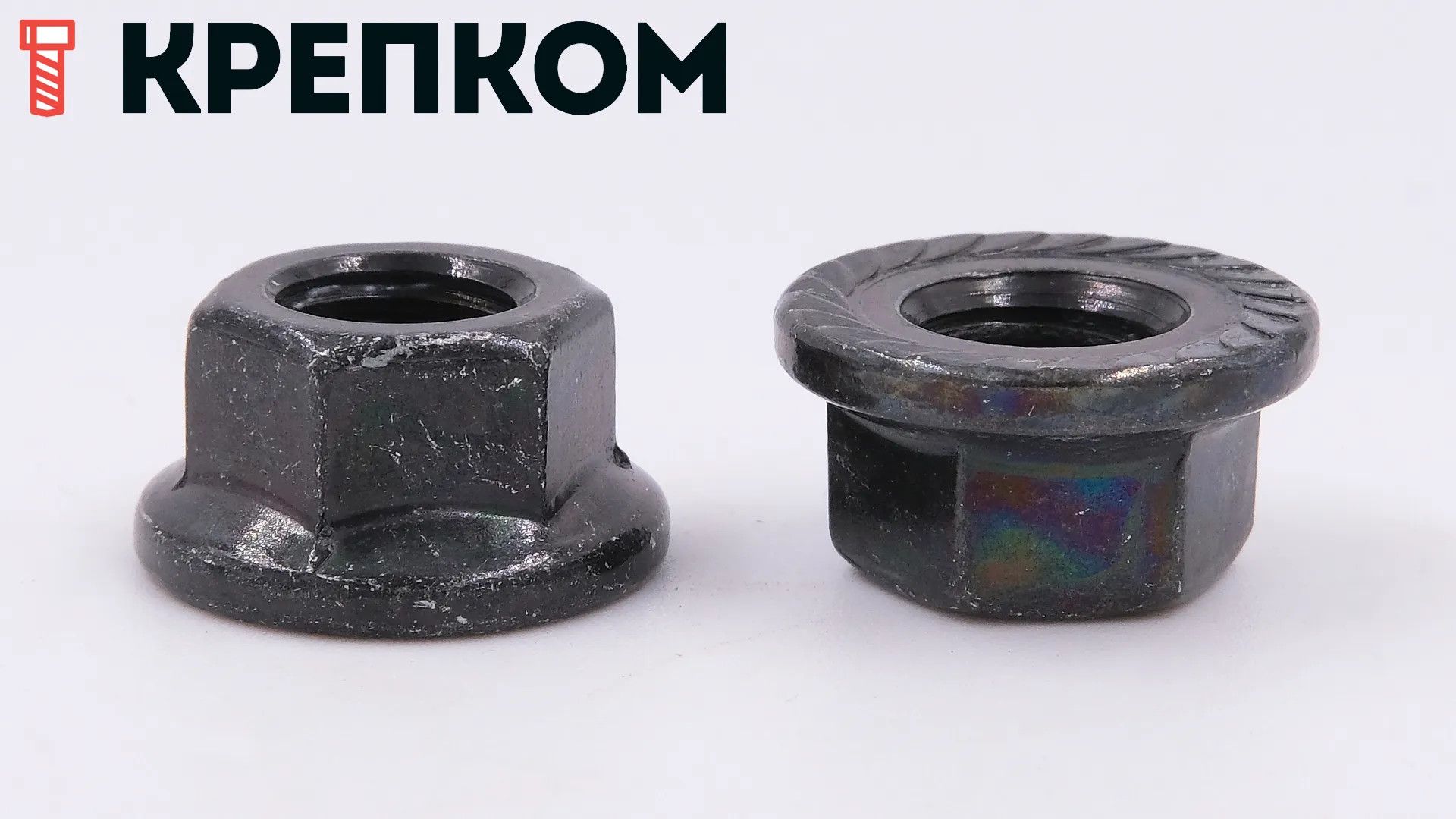

Гайки с фланцем
Гайки с фланцем имеют интегрированную шайбу – круглый бурт у основания шестигранной части. Фланец увеличивает опорную поверхность гайки, за счет чего нагрузка распределяется более равномерно и снижается риск смятия сопрягаемой детали. Также наличие фланца упрощает монтаж: нет необходимости в отдельной шайбе, что ускоряет сборку. Некоторые фланцевые гайки имеют насечку (зубчатую поверхность) на нижней стороне фланца, выполняющую роль стопора от проворачивания. Гайки с фланцем стандартизованы, например, DIN 6923 (аналог ГОСТ Р 50592-93) регламентирует шестигранные гайки с фланцем класса точности A.
Официальное наименование
- ГОСТ 50592-93 (аналог ISO 4161);
- DIN 6923;
- SAE/ASTM точного аналога нет, но могут попадаться «flange nuts» Grade 5 или 8 в дюймовой серии.
Конструктивные особенности
| Характеристика | Значение |
| Форма | Шестигранная + кольцевой фланец |
| Диаметр фланца | Обычно 1,5 – 2 диаметра резьбы |
| Насечки (опц.) | Радиальные или кольцевые для усиления стопорения |
| Материалы | Сталь (6–10 класс прочности), нержавеющая сталь |
| Покрытия | Оцинкование, фосфатирование, цинк-ламель |
Преимущества и недостатки
| Преимущества | Недостатки |
| Увеличенная опорная площадь → равномерное распределение нагрузки | Более «громоздкие» в тесных узлах |
| Уменьшает необходимость отдельной шайбы | Насечки могут повредить поверхность детали |
| Удобный монтаж | При частом демонтаже насечка изнашивается |
Применение: автомобильная подвеска, места крепления силовых агрегатов к раме, крепёж узлов, требующих повышенной виброустойчивости. Популярны при сборке, где важно быстро и надёжно затянуть гайку без дополнительной шайбы.

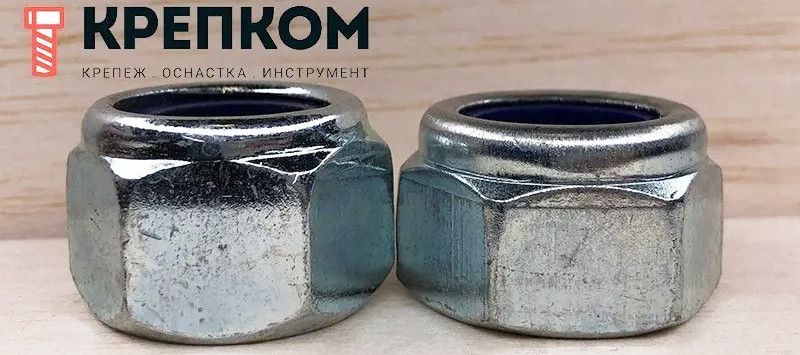

Самоконтрящиеся
Самоконтрящиеся гайки имеют встроенные элементы для предотвращения самоотвинчивания. Сюда относятся гайки с нейлоновой вставкой (типа DIN 985/982, их часто называют самостопорящимися). Нейлоновая (полиамидная) вставка в верхней части такой гайки при первом накручивании обжимается резьбой болта, создавая постоянное трение и препятствуя откручиванию.
Официальное наименование:
- ГОСТ 22354-77 (аналог DIN 985 / DIN 982);
- DIN 985 (низкая) / DIN 982 (высокая), ISO 10511 / 7040 / 7041;
- SAE J995 (дюймовая резьба; вставка из нейлона аналогична).
Конструктивные особенности
| Характеристика | Значение |
| Вставка | Полиамид (нейлон), рабочая температура до ~120 °C |
| Размеры резьбы | M3 – M48, в автопроме обычно M6 – M14 |
| Высота | DIN 985 – низкая, DIN 982 – увеличенная |
| Класс прочности | Обычно 6–10; для легковых чаще класс 8 |
| Покрытия | Оцинковка, фосфатирование, никелирование (для хром-версий) |
Преимущества и недостатки
| Преимущества | Недостатки |
| Хорошо держатся при вибрациях (преобладающий момент) | Ограничение по температуре (120–150 °C максимум) |
| Доступная цена и массовое производство | При многократной разборке вставка изнашивается |
| Простая сборка без шплинтов и вторых гаек | Не подходит для высокотемпературных узлов (выхлоп) |
Применение: Крепление подвески (рычаги, стойки стабилизатора), рулевых механизмов, элементов кузова и салона, где температура не слишком высока, но имеются вибрации. Массово используется почти во всех узлах авто, не относящихся к зонам высоких температур.

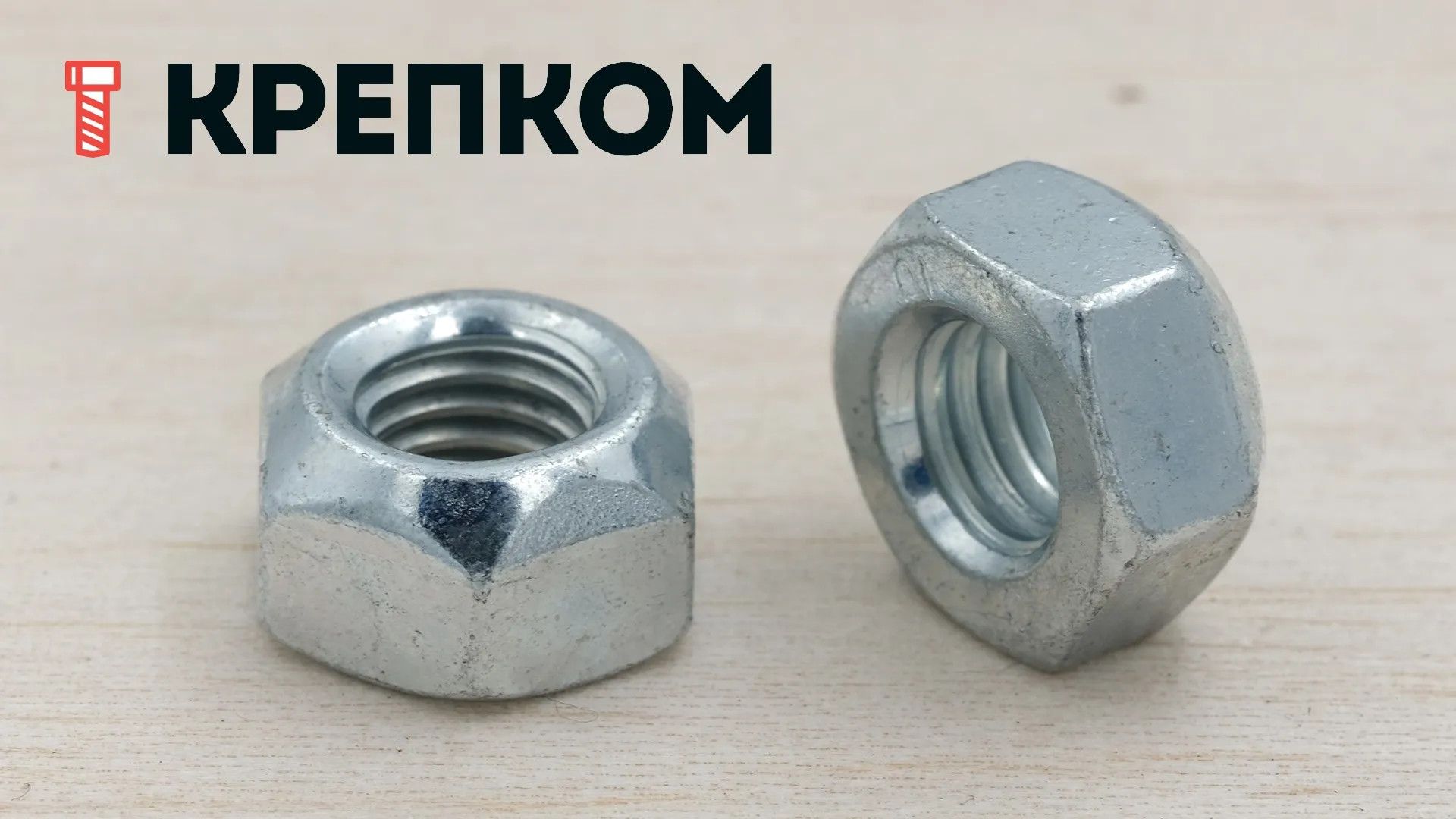

Цельнометаллические стопорные гайки (деформационные)
Блокируются за счёт локальной деформации металлического корпуса (овальность резьбы, прорезные сегменты и т. п.). Стопорные гайки выдерживают высокую температуру, так как нет пластиковой вставки. При сборке ощущается существенное сопротивление проворачиванию (так называемый преобладающий крутящий момент).
Официальное наименование:
- ГОСТ 16014-79 (цельнометаллические стопорные)
- DIN 980, DIN 6925 / ISO 7042
- В SAE — аналогичные гайки Grade 5/8, где присутствует овальное сужение резьбы.
Конструктивные особенности
| Характеристика | Значение |
| Способ стопорения | Целенаправленная деформация (овальное отверстие, прорези и т.д.) |
| Материалы | Термообработанная сталь (8, 10, реже 12) |
| Температурный диапазон | До 300 °C и выше (зависит от стали) |
| Размеры | M5 – M48 |
| Покрытие | Фосфат, цинк-ламель, гальваника |
Преимущества и недостатки
| Преимущества | Недостатки |
| Полная термостойкость | Сложнее накручивается (большой тр. момент) |
| Не нуждается в вставках и шплинтах | Возможно повреждение болта при многократной сборке |
| Устойчивы к агрессивной среде | Дороже в производстве, чем обычные гайки |
Применение: Крепление выпускного коллектора (где температура высока), в тормозных узлах, трансмиссии, во всех местах с жёсткими требованиями по вибрационной и термической стойкости.

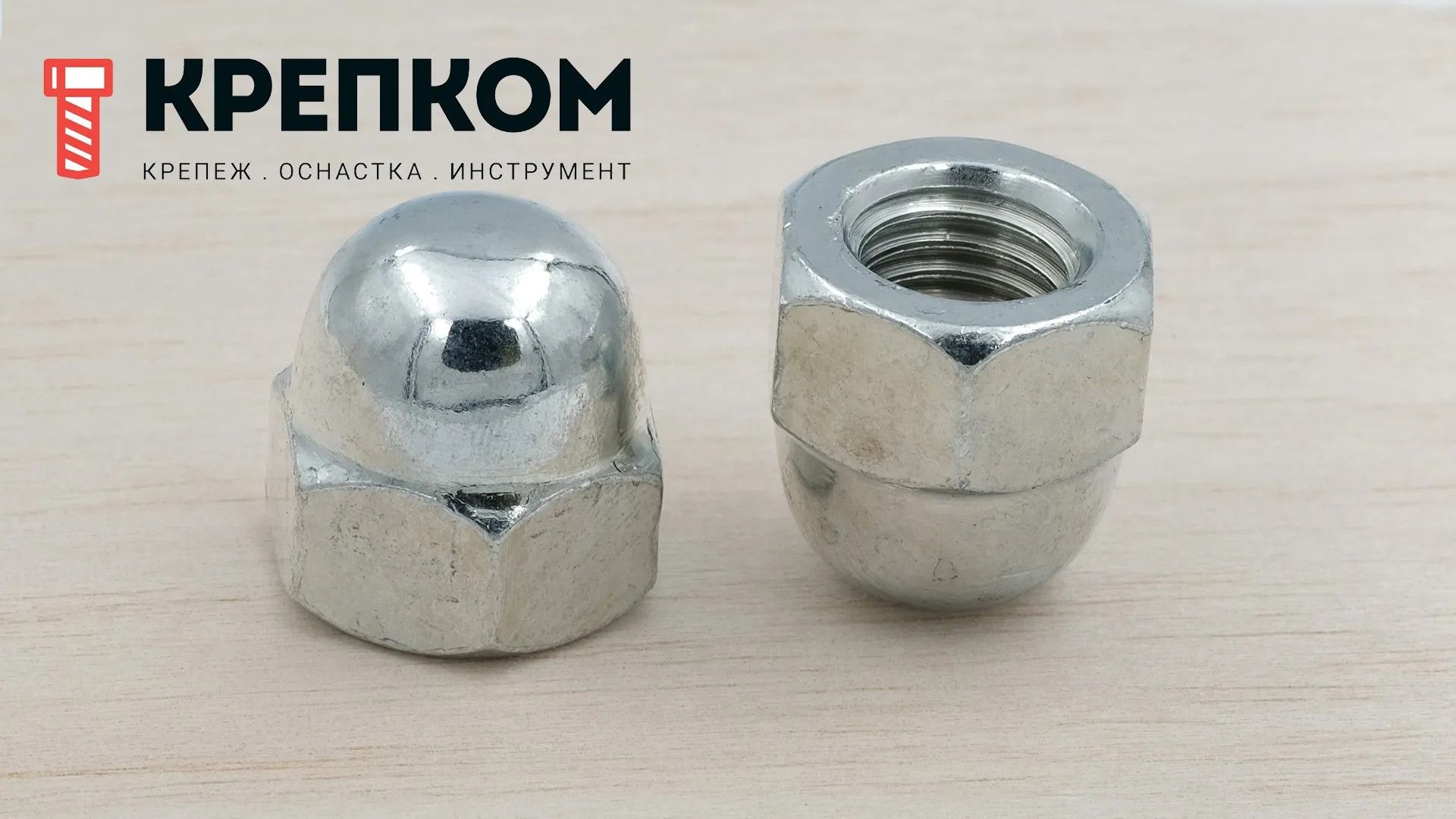

Колпачковые (глухие) гайки
Отличаются наличием закрытого куполообразного «колпачка», который защищает резьбу болта от грязи, влаги и повреждений.
Официальное наименование:
- ГОСТ 11860-85
- DIN 1587, DIN 917 (низкая), ISO 7049 (для винтов-саморезов, частично)
- ISO 7049 формально не является профильным стандартом именно для колпачковых гаек (он шире и затрагивает саморезы с головкой).
Конструктивные особенности:
| Характеристика | Значение |
| Форма | Шестигранник с куполообразным верхом |
| Размеры резьбы | M3 – M24 (по ГОСТ), M4 – M24 (DIN) |
| Материалы | Сталь (класс 6–8), латунь, нержавеющая сталь |
| Покрытие | Хром, никель, оцинковка, иногда цветные покрытия |
Преимущества и недостатки:
| Преимущества | Недостатки |
| Защита торчащего конца болта | Ограничивает длину выступающей шпильки |
| Эстетичный вид, декоративная функция | Может скапливаться влага внутри колпачка |
| Защита резьбы от загрязнений | Не обладает стопорными свойствами |
Применение: Крепление колпаков и накладок (внешний тюнинг), узлы, где нужно закрыть выступающую шпильку (например, внутри салона или багажника). В некоторых старых автомобилях применяются как колесные гайки с внешним блеском.
Прочие (специальные) гайки
В автомобилистроении встречаются и другие формы гаек для специфических задач.
- Квадратные гайки – исторически более ранний тип – сейчас используются редко, в основном как приварные элементы или в крепеже аккумуляторных клемм.

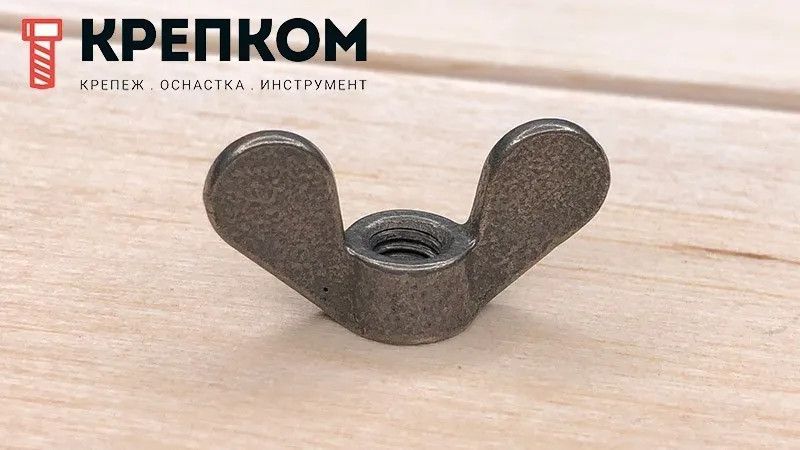

- Барашковые гайки (с ушками для ручного завинчивания) применяются эпизодически, например, для крепления, где нужна быстрая ручная фиксация без инструмента (крепёж аккумулятора, запасного колеса в нише и т.п.).
- Приварные гайки обычно имеют специальные выступы или квадратное основание (DIN 928, DIN 929) и предназначены для стационарного закрепления на раме или кузове методом точечной сварки – они упрощают сборку, выступая как встроенные резьбовые точки.
- Отдельно можно отметить антивандальные (секретные) гайки – это гайки особой формы (например, с нестандартными гранями или вращающейся наружной рубашкой), требующие специального ключа. Их используют в частности как противоугонные колесные гайки.
- Особого внимания заслуживают колесные гайки – крепеж, удерживающий колесо на ступице автомобиля. От надежности этих гаек зависит безопасность движения, поэтому их конструкция и эксплуатационные характеристики строго регламентированы. В легковых автомобилях обычно применяются гайки для шпилек: колесо надевается на шпильки, выступающие из ступицы, и притягивается гайками.
Колесные гайки различаются по форме опорной (контактной) поверхности, а также по конструкции (наличию или отсутствию защитного колпачка). Форма опорной поверхности должна соответствовать профилю отверстий в диске: она может быть сферической (полусферической), конической (конусной) или плоской. По конструкции различают гайки открытого типа (без колпачка) и закрытого типа (с колпачком).

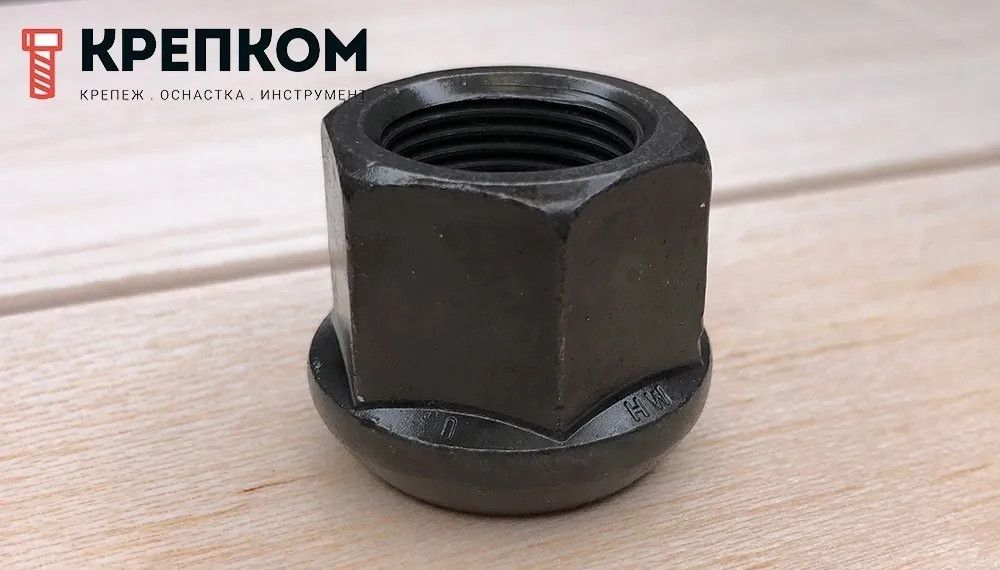

Колесные гайки с сферической посадочной поверхностью (форма сферы) обеспечивают точное центрирование при установке на диски с соответствующим сферическим профилем отверстий.
Коническая (конусная) опорная поверхность – наиболее распространенный вариант крепежа для колес, особенно на легковых автомобилях с литыми дисками. Посадочная поверхность гайки выполнена в виде усеченного конуса (обычно с углом при вершине 60°). В стандарте DIN 74361 конические колесные гайки относятся к форме F, конусному фланцу.

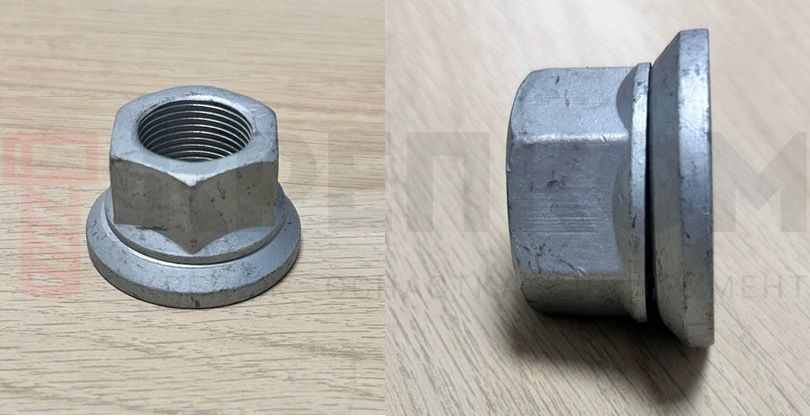

Колесная гайка с широкой плоской опорной поверхностью (фланцем) – обычно открытая, класс прочности 10, с черным фосфатированным покрытием, применяется для стальных дисков и тяжелой техники.
Конструкция колесной гайки может быть открытой (сквозное резьбовое отверстие, верхний торец без крышки) или закрытой (конец гайки выполнен в виде глухого колпачка). Открытые гайки – наиболее распространенный вариант для утилитарного применения: все гайки колес DIN 74361 форм A, B, F – открытые.
Отсутствие колпачка упрощает изготовление высокопрочных гаек и позволяет наворачивать их на шпильки любой длины; излишек шпильки просто выступает наружу.
Открытые гайки обязательны в случаях, когда длина выступающей резьбы велика или требуется часто демонтировать крепеж (например, колеса грузовика при смене шин). Такую гайку при необходимости можно закрыть внешним пластиковым колпачком, предохраняющим резьбу от грязи.
Закрытые (колпачковые) гайки снабжены металлическим колпаком, который защищает конец шпильки от коррозии и придает опрятный внешний вид крепежу. Как правило, закрытые гайки применяются на легковых автомобилях с легкосплавными дисками – например, хромированные колпачковые гайки часто идут в комплекте с литым диском. Конструктивно это может быть цельная гайка с литым или штампованным колпаком либо двухкомпонентная (стальной колпачок напрессован на основу гайки).
Таблица: Типы колесных гаек – характеристики и применение
| Тип гайки | Характерные особенности | Область применения |
| Сферическая (шаровой фланец) | Сферическая (выпуклая) опорная поверхность; равномерный контакт без острых кромок. Обычно шестигранная гайка с интегрированным полусферическим буртиком (фланцем). Материал – сталь класса ≥8, покрытие – фосфат или цинк (черные или светлые). Резьба мелкая (M12×1.5, M14×1.5 и т.д.). | Штампованные стальные диски легковых автомобилей (особенно европейских брендов); некоторые легкосплавные диски OEM. Применяется при центральных шпильках на ступице. Требует соответствия сферического профиля в отверстиях диска. |
| Коническая (конусное седло) | Коническая посадочная поверхность (угол 60° стандартно). Форма фланца – усеченный конус. Материал – высокопрочная сталь (класс 8–10, вплоть до 10.9), часто с декоративным хромированием или цинкованием. Выпускаются как открытые, так и с колпачком. Резьба мелкая (M12×1.25/1.5, M14×1.5 и др.). | Наиболее распространены в креплении литых колес легковых автомобилей (посадочное отверстие 60°). Также применяются на многих штампованных дисках, особенно у авто с колесными болтами (конус интегрирован в болт) или шпильками в сочетании с гайкой. Конусные открытые гайки применяются на грузовых авто (часто совместно с шайбой). |
| Плоская (плоский фланец) | Опорная поверхность плоская, увеличенного диаметра. Гайка снабжена широкой шайбой (фланцем) – либо цельноотлитой, либо свободно вращающейся. Материал – высокопрочная сталь (обычно класс 10) с защитным покрытием (фосфатирование, окраска). Конструкция – в основном открытая (для надежности и простоты обслуживания). | Грузовые автомобили, автобусы, спецтехника – крепление стальных дисков большой толщины. Плоские фланцевые гайки обеспечивают большой пятно контакта и стойкость к срезу, необходимую в тяжелонагруженных колесах. В легковых встречаются редко (некоторые старые легкосплавные диски с отдельными шайбами). |
| Открытая (без колпачка) | Гайка без крышки – сквозное отверстие позволяет шпильке выступать. Стандартное исполнение DIN для колесного крепежа. Проще в изготовлении при высоких классах прочности. Облегчает контроль состояния резьбы. Может применяться дополнительный пластиковый колпачок-защита от грязи. | Большинство штатных гаек для колес: как легковых, так и грузовых. Незаменима при больших длинах шпилек (например, установка проставок, двойных колес грузовиков). Применяется в условиях, где важна термостойкость и прочность, а внешний вид вторичен. |
| Закрытая (колпачковая) | Имеет глухой колпак, закрывающий резьбу от внешних воздействий. Может быть цельнометаллической (литой колпачковой) или составной (стальной колпачок на прессован на гайку). Выпускается обычно из стали классов 6–8 с хромоникелевым покрытием (для декоративных целей) либо из высокопрочной стали с собственным колпаком. | Легковые автомобили с легкосплавными дисками – улучшенный внешний вид и защита резьбы. Широко используются в тюнинге (хромированные гайки). Не применяются в тяжеловесной технике. При замене важно подбирать эквивалент по прочности. |
При подборе колесных гаек мастер должен учитывать все перечисленные характеристики: тип посадочной поверхности (конус, сферу или плоскость) – чтобы она совпадала с диском, требуемый класс прочности (обычно 8 или 10) и материал, шаг резьбы и диаметр (точное совпадение с шпильками), а также конструкцию (открытая или закрытая) в зависимости от условий эксплуатации. Соблюдение стандартов (DIN, ГОСТ, ISO) и рекомендаций завода-изготовителя гарантирует надежное и безопасное крепление колес.
Таблица: Стандарты на колесные гайки
| Тип гайки | Соответствующие стандарты |
| Сферическая (шаровой фланец) | DIN 74361 Form A – шестигранная гайка с сферическим буртиком. ГОСТ Р 53819–2010 – распространяется на болты и гайки крепления колес категорий M, N, O (устанавливает техтребования, испытания). |
| Коническая (конусное седло) | DIN 74361 Form F – гайка с коническим фланцем (конусное центрирующее устройство). SAE J110 (аналогичные требования для автомобильных конусных гаек в стандартах SAE – для дюймового крепежа). ГОСТ Р 53819–2010 – требования и испытания для колесных гаек транспортных средств (унифицировано с ISO). |
| Плоская (фланцевая) | DIN 74361 Form B – колесная гайка с плоским фланцем. ISO 4161 (аналог DIN 6923 – шестигранные гайки с фланцем; частично применимо к колесным гайкам плоского типа). ГОСТ Р 53819–2010 – технические требования к прочности и надежности. |
| Открытая колесная гайка (без колпачка) | DIN 74361 – немецкий стандарт на колесные гайки открытого типа всех форм (A, B, F). ГОСТ Р 53819–2010 – распространяется на открытый крепеж колес (основной тип в автомобильной промышленности РФ). |
| Закрытая (колпачковая) гайка | DIN 1587 – гайка шестигранная колпачковая (М3–М24), класс точности A. ГОСТ 11860–85 – гайки колпачковые стальные М3–М24. (Примечание: многие закрытые гайки для колес выпускаются по техническим условиям автопроизводителей, соответствуя по прочности классам DIN/ISO, хотя формально попадают под стандарты колпачковых гаек.) |
| Тип гайки |
Назначение (где применяется) |
Главная особенность | Класс прочности (примерно) | Минус |
| Стандартная шестигранная | Универсальная для большинства узлов (кузов, мотор и т.д.) | Простейший шестигранник, не требует спецэлементов | 5, 8, иногда 10 | Нет встроенного стопорения |
| Высокая шестигранная | Высоконагруженные места (крепление рессор, шпильки ГБЦ и т.п.) | Увеличенная высота (1,5 d), больше витков → выше несущая способность | 8–10 (часто термообработанная) | Требует больше места по высоте |
| Низкая шестигранная (контргайка) | Контровка регулировочных узлов (рулевые тяги, клапанные механизмы); экономия места | Уменьшенная высота (~0,5 d), удобна как «вторая» гайка | 4–5 (не всегда высокие классы) | Сама по себе слабо держит нагрузку |
| Корончатая (прорезная) | Критические соединения: ступицы, шаровые, рулевые (особенно грузовики/внедорожники) | Прорези + шплинт → надёжная блокировка | 5–8 | Нужна шпилька с отверстием; более сложный монтаж |
| С фланцем | Подвеска, крепёж силовых агрегатов к раме, быстрая сборка без отдельной шайбы | Встроенный бурт (фланец) для увеличенного пятна контакта; иногда насечка | 6–10 | Более «громоздкая», насечки могут повредить деталь |
| Самоконтрящаяся с нейлоном | Узлы с вибрациями при умеренных температурах (рычаги, кузов, салон) | Нейлоновая вставка даёт «преобладающий момент» и препятствие отвинчиванию | 6–10 (чаще 8) | Нельзя при t° > 120 °C; вставка изнашивается при многократном снятии |
| Цельнометаллическая стопорная (деформационная) | Высокотемпературные / вибрационные соединения (выпуск, тормоза, трансмиссия) | Овальность, прорезы или деформация → стопорение без нейлона | 8–12 | Туго завинчивается, может травмировать болт при многократном отвинчивании |
| Колпачковая (глухая) | Декоративные места, закрытие торца шпильки (салон, багажник, иногда колёса) | Куполообразный верх защищает резьбу и улучшает внешний вид | 6–8 | Не стопорная, внутри колпачка может скапливаться влага |
Материалы
Основной материал для автомобильных гаек — это сталь. В зависимости от требуемой прочности используют углеродистые либо легированные стали (например, 35Х, 40Х, 20Х13 и пр.). Для классов прочности 8–10 сталь подвергают термообработке (закалка + отпуск), чтобы повысить её твёрдость и прочность на растяжение. Распространённые варианты:
- Углеродистая сталь (класс прочности 5–6) — в малоответственных местах кузова и салона.
- Легированная сталь (8, 10, 12) — в критичных узлах подвески, рулевого, двигателя.
- Нержавеющая сталь (A2, A4) — там, где важна коррозионная стойкость (но прочность обычно ≤ класс 6).
- Жёлтый цинк («жёлтое хроматирование») – это результат гальванического цинкования с последующей пассивацией в растворе, содержащем шестивалентный хром (Cr^6) или другие соединения хрома. Именно эта пассивация придаёт цинку характерный желтоватый (иногда радужный) оттенок. Такое покрытие массово применяется в металлообработке и автомобильном крепеже.
- Алюминий, титан — в спортивных авто и тюнинге для снижения массы. Алюминий менее прочен, титан дорог, но даёт выгоду по весу.
- Медь, латунь — чаще в электрике и в выхлопных соединениях (медные гайки не прикипают к шпилькам).
Виды материалов для автомобильных гаек:
| Материал | Класс/Прочность | Основные преимущества | Недостатки | Применение в авто |
| Углеродистая и легированная сталь |
Классы прочности 5, 6, 8, 10, 12.ГОСТ 5915–70: ≥5. Высокопрочные – термообработаны |
- Высокая механическая прочность - Доступная стоимость - Широкий ассортимент размеров |
- Подвержены коррозии без покрытия- Нуждаются в доп. стопорении (если это не стопорные гайки) | Подвеска, рулевое, двигатели, кузовной крепёж; фактически в большинстве узлов |
| Нержавеющая сталь | Обычно A2, A4 (эквивалент классов ~5–6 по ISO 3506) |
- Коррозионная стойкость - Эстетичный вид - Устойчивость к влаге и реагентам |
- Ниже прочность, чем у легированной стали - Иногда выше цена - Может «заедать» при закручивании |
Узлы в контакте с влагой, химреагентами, детали салона или внешнего обвеса (где важен внешний вид) |
| Алюминий (сплав 7075‑T6 и др.) | ~Прочность 500–600 МПа (ниже, чем класс 8 стали)Легкий металл |
- Очень малая масса - Достаточно высокая коррозионная стойкость - Удобен в тюнинге (декор) |
- Меньшая прочность и износостойкость - Риск «слизать» резьбу - Ограничено применимо в массовых узлах |
Спортивные авто, тюнинг колесных гаек, декоративные элементы, крепления малой нагрузки |
| Титан (6Al–4V и аналогичные) | Прочность может достигать уровня стальных 8–10(850–1000 МПа) |
- Легче стали на ~40 % - Жаростойкость - Высокая коррозионная стойкость |
- Очень дорогая заготовка и обработка - Риск прикипания к болту (необходима спецсмазка) - Редко доступно |
Гоночные болиды (F1, MotoGP), спортивные автомобили, особо ответственные места, где важен выигрыш по весу |
| Медь, латунь | Медь жаропрочна; механическая прочность умеренная. Латунь (~400 МПа) |
- Не прикипают при высоких температурах - Хорошая коррозионная устойчивость - Удобство при демонтаже |
- Относительно низкая прочность - Дефицитность чистой меди - Подвержены механическому износу |
Гайки на выпускном коллекторе (медные/медно-графитовые), электрические соединения, редкие спецузлы |
| Пластики (нейлон и др.) | ~Класс до 50 по ISO 3506, малая несущая способность |
- Исключительно лёгкие - Не ржавеют - Дёшевы в массовом производстве |
- Очень низкая прочность и термостойкость - Быстро изнашиваются - Не для ответственных соединений |
Крепёж обшивок, панелей, декоративных частей, где нагрузка минимальна |
Защитные и декоративные покрытия
Чтобы повысить коррозионную стойкость и улучшить внешний вид, гайки покрывают:
- Оцинкованием (гальваническим или горячим). Оцинковка — самый массовый вариант для автомобильного крепежа;
- Фосфатированием/оксидированием: тёмная матовая плёнка, устойчивая к повышенной температуре, хорошо держит масляную смазку;
- Хром/никель: используется для колесных гаек и декоративного крепежа; даёт блеск и хорошую коррозионную защиту;
- Цинк-ламельные составы: обеспечивают высокую коррозионную стойкость (до 1000 ч в камере соляного тумана) и не приводят к водородному охрупчиванию;
- Кадмирование, серебрение, порошковая краска и др. — встречаются реже, обычно в военной или спецтехнике.
Сферы применения
Гайки как универсальный крепеж находят применение практически во всех узлах автомобиля. Рассмотрим основные области и требования:
| Узлы / область | Ключевые детали и точки крепления | Типы используемых гаек и способы стопорения | Класс прочности, покрытия, особенности |
| Подвеска и рулевое управление |
- Рычаги, стойки стабилизатора, шаровые опоры, амортизаторы. - Рулевые тяги с регулировочными муфтами (одна сторона левая резьба, другая – правая). - Ступица (ступичная гайка, M24–M30). |
-Самоконтрящиеся гайки (с нейлоновой вставкой) или корончатые со шплинтом, чтобы противостоять вибрациям. -На стояках амортизаторов часто гайки с нейлоном либо пара «гайка + контргайка». -Ступичная гайка нередко имеет прорези под шплинт или деформационный стопор (ослабление критически недопустимо). |
-Преимущественно высокопрочные (класс 8–10). -Покрытие: «оцинкованные или с цинк-ламелью» (нужна коррозионная стойкость). -Почти всегда используется стопорение (самоконтрящиеся или шплинтуемые). |
| Двигатель и трансмиссия |
-Головка блока цилиндров (гайки ГБЦ, часто цилиндрической формы). -Шатуны (крепление крышки на шпильках). -Выпускной коллектор (гайки на шпильках, высокотемпературные). -Карбюратор/впускной коллектор (старые ДВС). -Крепеж маховика, фланца кардана, первичного вала сцепления. |
-Гайки ГБЦ: высокопрочные (иногда одноразовые, закалённые шайбы). -Выпускной коллектор: цельнометаллические стопорные (овальные) из жаропрочной стали или гайки с фланцем, покрытые медью (чтобы не прикипали). -Часто используются низкие гайки или фланцевые для экономии места. -Внутри коробки передач гайки реже, иногда «гайки-стопоры с загибом». |
-Класс прочности 10 или 12 (для ГБЦ, шатунов, нагруженных мест). -Часто фосфатирование или оксидирование (вместо оцинковки) во избежание отслаивания при нагреве. -Важна точная резьба (шпильки ГБЦ класса точности A → гайки аналогичного класса). -Для высоких температур применяют жаропрочные стали и медные покрытия. |
| Кузов и шасси |
-Подрамники, балки подвески, элементы выхлопной системы, редукторы. -Сиденья, ремни безопасности, дверные петли, бамперы, крылья, фары (часто через приварные гайки, клеточные гайки или заклёпочные). -Расширительный бачок и прочие второстепенные крепления. |
-Приварные гайки (DIN 928/929) или клеточные («плавающие») для удобства сборки с одной стороны. -Отдельные «обычные» гайки применяются реже (где есть доступ с двух сторон). -Для нагруженных узлов (например, крепление подрамника) — гайка класса 10 со стопорением (в том числе фланцевые с насечками). -Если крепёж второстепенный — класс 5, без спецстопорения. |
-Нагруженные места: класс прочности ~10 и стопорение. -Второстепенные узлы (расширительный бачок, декоративные элементы): достаточно класса 5 (без спецфиксации). -Приварные и клеточные гайки — отдельные метизы, упрощающие сборку (особая форма под сварку или в «клетке»). |
| Электрооборудование и вспомогательные узлы |
-Аккумуляторные клеммы, генератор, реле, мелкие провода (M3–M6). -Места с ручным креплением (барашковые гайки на старых аккумуляторах). -Крепление фар, зеркал, стеклоочистителей (иногда гайка М8 с пластиковой крышкой). -Система кондиционера и тормоза (в основном штуцеры, не гайки). |
-Часто применяют маленькие гайки из латуни или стали с никелированием. -Бывают с накаткой (для ручного затяга) или барашковыми («крыльчатые») на старых аккумуляторах. -В более современных авто вместо «барашка» – болт+гайка под ключ на 10. |
-Размеры обычно M3–M6 (латунь или сталь с покрытием). -Никелирование (для защиты и лучшей проводимости, эстетики). -Здесь высокая прочность не критична (класс 5 или аналог). |

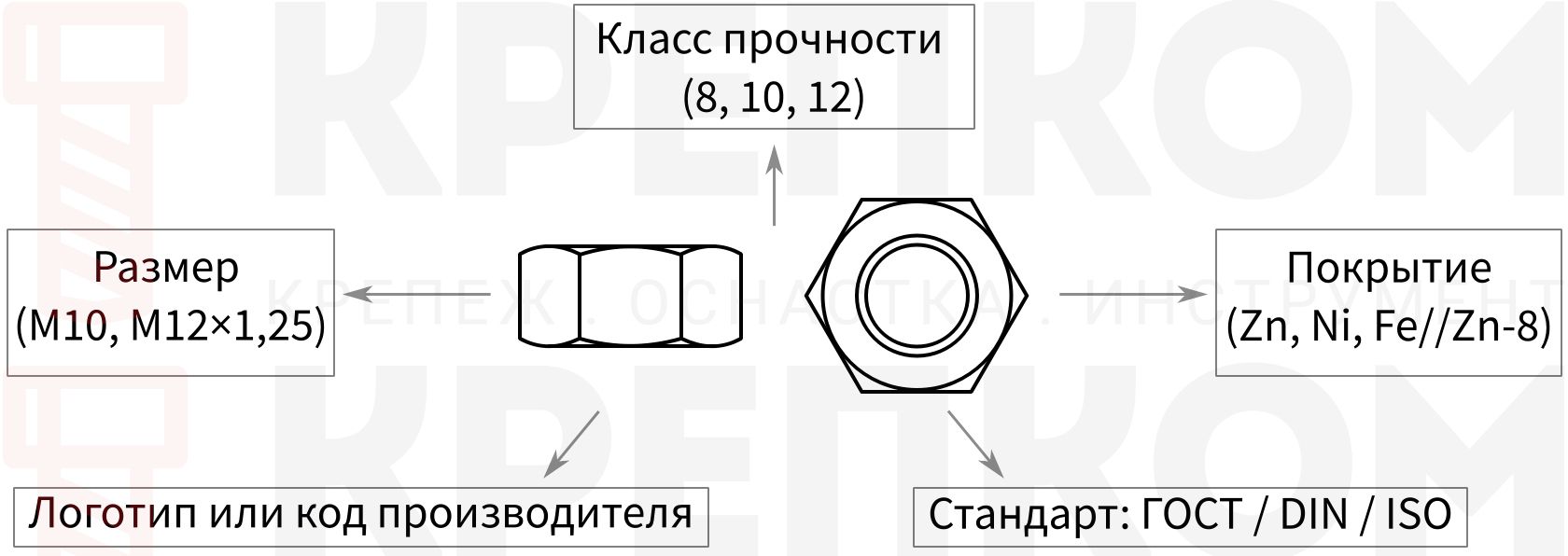

Маркировка автомобильных гаек
Маркировка включает:
- Обозначение стандарта (ГОСТ 5915, DIN 934, ISO 4032 и т. д.).
- Размер (M10, M12×1,25, M14×1,5) и иногда класс точности (A, B, C).
- Класс прочности (8, 10, 12) — наносится на крупные гайки на одну из граней или указывается в сопроводительных документах.
- Логотип или код производителя — обеспечивает прослеживаемость в случае рекламаций.
- Покрытие может указываться на упаковке (например, Zn, Ni, Fe//Zn-8 и т.д.).
Почему важно учитывать стандарт?
- Безопасность: автомобильные узлы подвергаются вибрационным, динамическим и тепловым воздействиям, и несоответствие гайки нужному классу прочности чревато аварией.
- Взаимозаменяемость: при ремонтах и тюнинге важно, чтобы резьба, высота, класс точности гайки соответствовали тому, что указано в техдокументации.
- Правильное стопорение: разные стандарты прописывают, какое решение против самоотвинчивания допустимо (не всегда можно ставить нейлоновую гайку при высокой температуре).
- Соответствие международным нормам: в экспортируемых автомобилях предпочтительнее ISO/EN-стандарты; в странах СНГ — ГОСТ; в США — SAE/ASTM. При глобализации автопрома производители стремятся к единым метрикам ISO.
Правильный подбор автомобильных гаек с учётом стандартов, конструктивных особенностей и условий эксплуатации обеспечивает надёжность, безопасность и долговечность транспортных средств. В машиностроении нет «мелочей» — даже такая деталь, как гайка, требует строгого соблюдения всех норм и точного понимания её типа и применения.
Заключение
В условиях интенсивных нагрузок, вибраций и воздействий окружающей среды очень важна правильная комбинация:
- Тип гайки (высота, способ стопорения, форма).
- Материал и класс прочности (углеродистая сталь, легированная, алюминий, титан).
- Покрытие (оцинкованное, фосфатированное, хромированное и т.д.).
- Соответствие стандарту (ГОСТ, DIN, ISO).
Пренебрежение этими параметрами может привести к непредсказуемым поломкам и риску на дороге.
