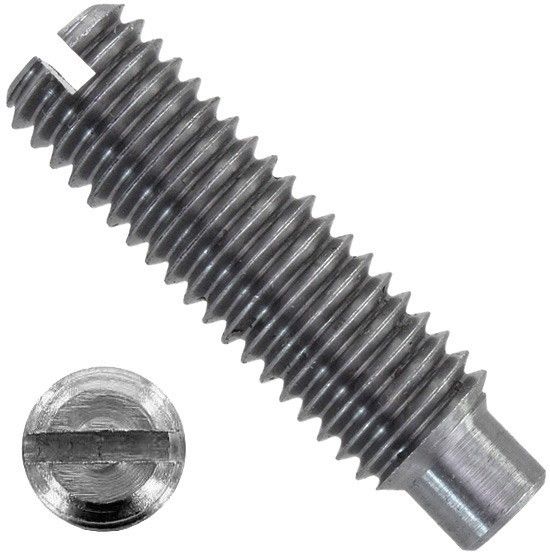

Установочный винт М6х10 DIN 417 имеет цилиндрический наконечник (цапфа) с одной стороны и прямой шлиц с другой. Изготовлен из углеродистой стали 14Н.

Размеры:

Винт установочный DIN 417 с цапфой и прямым шлицем - чертеж

Диаметр резьбы, d	М6
Длина, l	10 мм
Диаметр наконечника, d_p	4 мм
Ширина шлица, n	1 мм
Длина цапфы, Z	3 мм

Характеристики

Тип винта

Установочный
DIN

417
ISO

7435
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1
Единицы измерения

шт
Вес (г)

1,42
Шлиц

Прямой (SL)
Размер шага резьбы

Крупный (обычный)
Класс прочности

14H
Артикул

417 6 10
Материал

Сталь
Название на упаковке (ориг. название)

Slotted grub screws with full dog point

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
