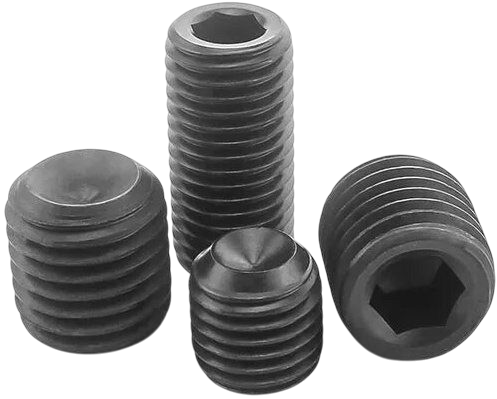

DIN 916 (ISO 4029) представляет собой установочный винт М14х50, предназначенный для создания высоконадежного соединения в условиях динамических и вибрационных нагрузок. Оснащен внутренним шестигранником и засверленным наконечником в форме конуса, служащего для фиксации деталей друг относительно друга. Изготовлен из прочной углеродистой стали 45Н.

Размеры:

Винт установочный с засверленным концом DIN 916 (ISO 4029) - схема

Диаметр резьбы d	М14
Длина l	50 мм
Размер под ключ s	6 мм
Диаметр внутреннего конуса dw max	9 мм
Глубина шлица t	9 мм

Характеристики

Тип винта

Установочный
DIN

916
ГОСТ

28964-91
ISO

4029
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

2
Единицы измерения

шт
Вес (гр)

47,2
Шлиц

Шестигранник (HEX)
Размер шага резьбы

Крупный (обычный)
Угол конуса головки, град

120
Класс прочности

12.9
Материал

Сталь 45

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
