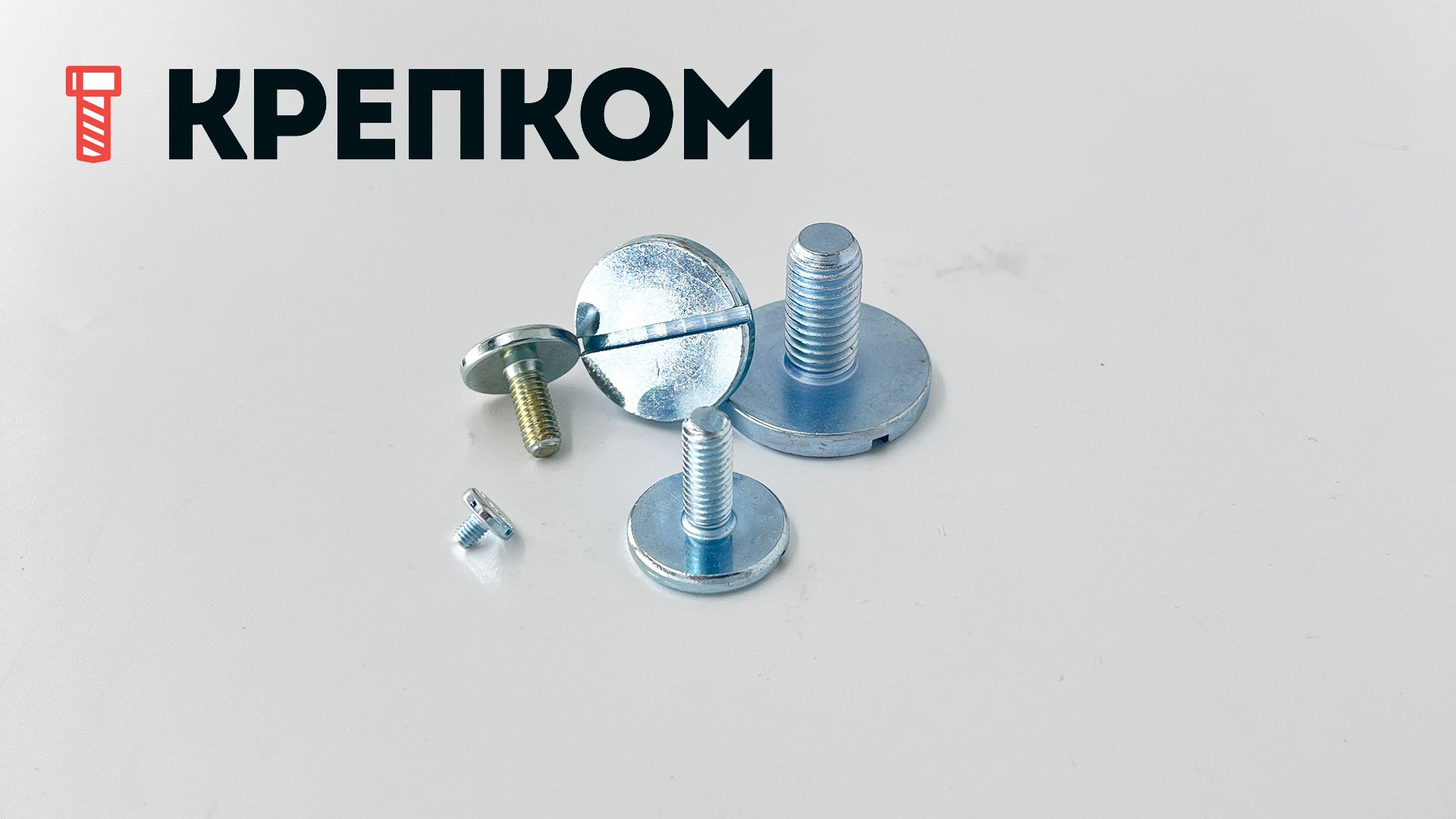

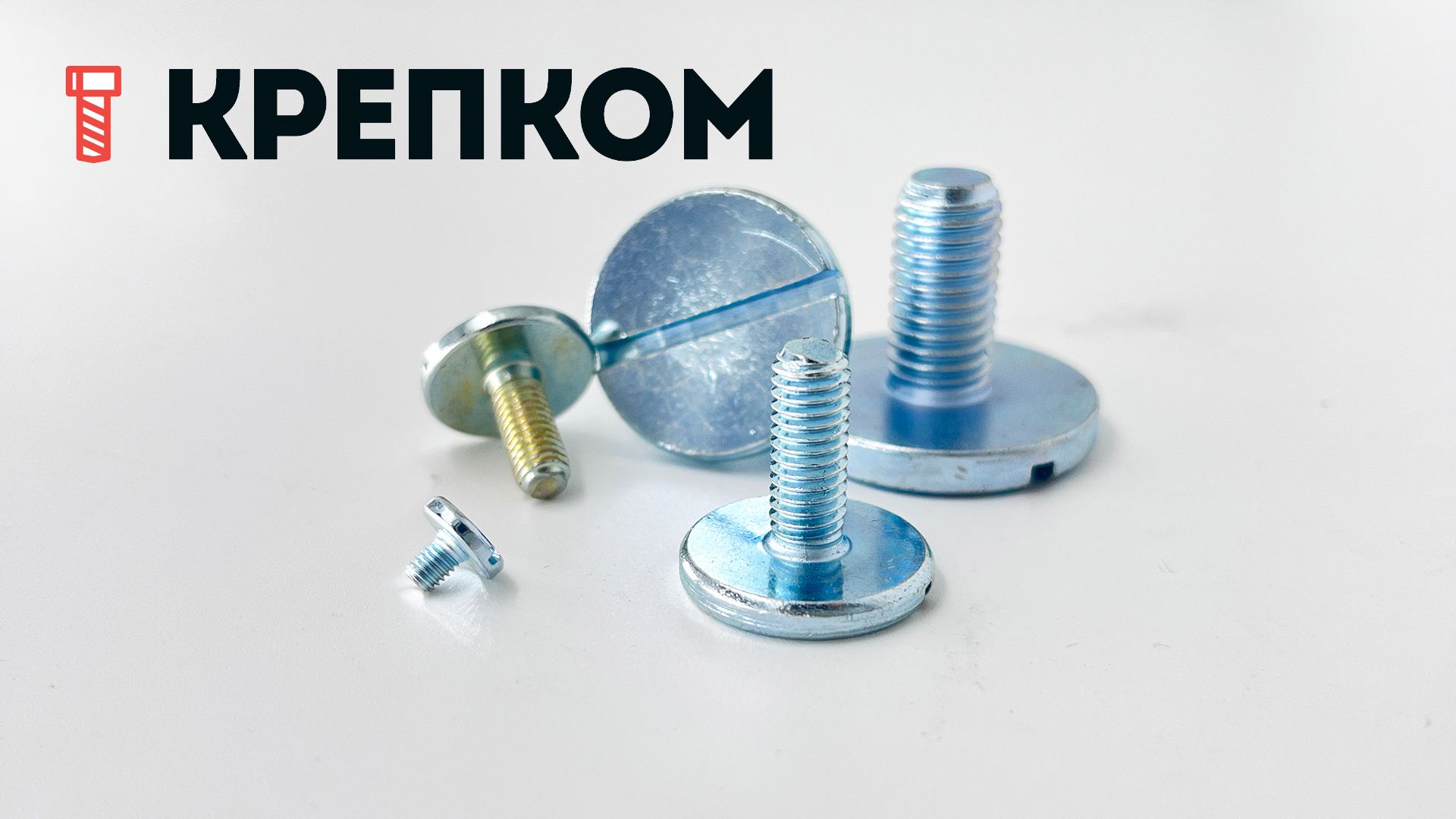

Винт с увеличенной плоской головкой и прямым шлицем DIN 921, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Конструкция и размеры в соответствии с DIN 921.
- Резьба полная метрическая, крупный шаг, поле допуска 6g.
- Большая опорная поверхность под головкой для обеспечения более равномерного распределения усилий зажима.
- Сталь класса прочности: 5.8 (временное сопротивление разрыву 52 кгс/мм², предел текучести - 40 кгс/мм²).
- Гальваническая оцинковка для продления срока службы крепления.
- Условия эксплуатации: помещения с нормальной и переменной влажностью.
- Подходит для винтовых соединений, подверженных статическим, вибрационным и динамическим нагрузкам.
- Номинальный размер: М3, М4, М5, М6, М8, М10
- Вариация длин: от 4 до 30 мм
3
4
0,5
руб.
3
5
0,5
руб.
3
6
0,5
руб.
3
8
0,5
руб.
3
10
0,5
руб.
4
5
0,7
руб.
4
6
0,7
руб.
4
8
0,7
руб.
4
10
0,7
руб.
4
12
0,7
руб.
4
16
0,7
руб.
5
6
0,8
руб.
5
8
0,8
руб.
5
10
0,8
руб.
5
12
0,8
руб.
5
16
0,8
руб.
6
8
1
руб.
6
10
1
руб.
6
12
1
руб.
6
16
1
руб.
6
20
1
руб.
- 1
- 2
Винт DIN 921 с большой плоской головкой и прямым шлицем является узкоспециализированным резьбовым крепежом, позволяющий создавать быстроразъемные винтовые соединения с обеспечением хорошего прижима материалов. Он имеет полную метрическую резьбу диаметром от М3 до М10 стандартного крупного шага. Его шляпка увеличенного диаметра от 8 до 30 мм выступает над поверхностью не более чем на 1,8 - 4,6 мм, а благодаря фаске не имеет острых граней. Она также устраняет необходимость в шайбе и очень полезна, когда размер отверстия, значительно превышает диаметр стержня метиза. Прорезь под биту или отвертку SL упрощает монтаж и демонтаж изделия при помощи обычного инструмента.
Сферы применения
Шлицевой винт с увеличенной плоской головкой из нержавейки является машиностроительным крепежным изделием, который также широко востребован в приборостроении, станкостроении, мебельном производстве и в других промышленных отраслях.
Материал и свойства
Прижимной винт со шлицем изготовлен из незакаленной нелегированной углеродистой стали, его механические свойства соответствуют среднему классу прочности 5.8 по ISO 898-1 и ГОСТ 1759.4-87. Крепеж рассчитан на работу в соединениях с невысокими нагрузками и с неконтролируемыми моментами затяжки. Цинковое покрытие, нанесенное электролитическим способом, надежно защищает сталь от коррозии в нормальных условиях окружающей среды и придает эстетичный вид.
Размеры:
| Резьба, d | М3 | М4 | М5 | М6 | М8 | М10 |
| Головка, dk | 8 | 12 | 16 | 20 | 25 | 30 |
| Высота головки, k | 1,8 | 2,4 | 2,7 | 3,1 | 3,8 | 4,6 |
| Ширина шлица, n | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 |
| Глубина, шлица, t (max) | 1,15 | 1,5 | 1,6 | 1,9 | 2,4 | 2,8 |
все размеры указаны в мм
Характеристики
-
DIN921
-
Единицы измеренияшт
-
ШлицПрямой (SL)
-
Форма головкиПлоская
-
Класс прочности5.8
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Slotted pan head screws with large head
