Скоба крепежная FUF 41D/90° M12 Fischer 550710, горячий цинк
Внешний вид товара может отличаться от представленного на изображении
Цена
399 / шт руб.
- Позволяет создавать надежные угловые соединения без применения сварочных работ и без повреждения профиля, что ускоряет и упрощает сборку.
- Благодаря П-образной форме и многоточечной фиксации, она надежно стабилизирует узел в пространственной конструкции.
- Разработана специально для монтажных шин FUS 41D и полностью совместима со стандартными крепежными элементами, например, с гайками FCN Clix P.
- Подходит для использования как внутри, так и снаружи помещений, обладает высокой несущей способностью.
- Изготовлена из конструкционной стали S235 JR (Q235B) толщиной 6 мм, что обеспечивает способность выдерживать высокие статические, изгибающие и срезающие нагрузки в ответственных узлах.
- Защитное покрытие нанесено методом горячего цинкования с толщиной слоя не менее 45 мкм.
Крепежная скоба Fischer FUF 41D/90° предназначена для создания жестких угловых соединений сдвоенных профилей системы FUS 41D. Она позволяет надежно соединять профили, проходящие в разных плоскостях, формируя 90-градусные узлы. Применяется для сборки пространственных рам, каркасов, опорных конструкций, а также для усиления стоек и выносных консолей. Скоба незаменима при монтаже несущих систем для трубопроводов, кабельных и вентиляционных трасс. Выполнена из стали Q235b с покрытием "горячий цинк", что обеспечивает долговечность элемента при эксплуатации на открытом воздухе.

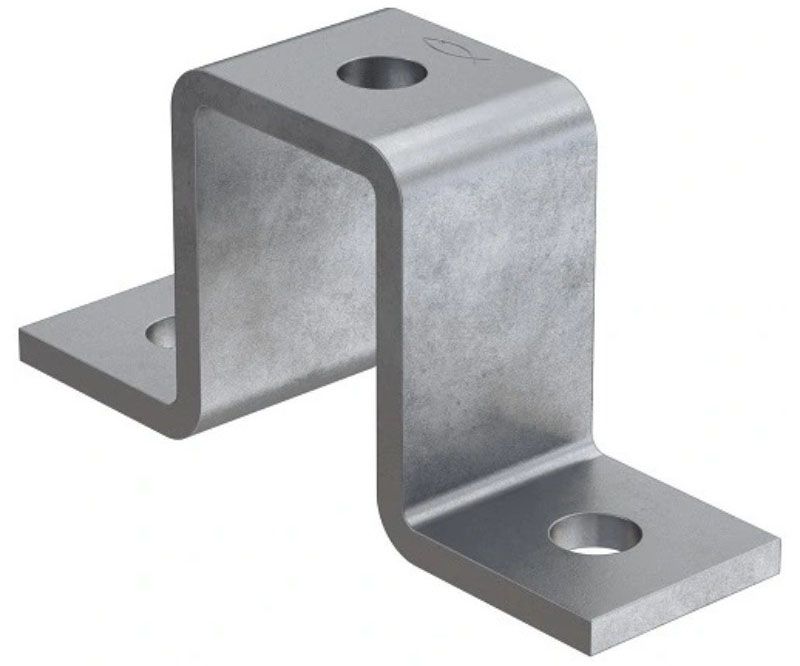

Особенности конструкции
- Представляет собой П-образную скобу с лапками.
- Изготовлена из стали толщиной 6 мм.
- Оснащена 3-мя монтажными отверстиями диаметром 14 мм под крепеж M12.
Монтаж
- Установите FUF 41D/90° на профиль FUS в месте сопряжения.
- Совместите отверстия скобы с пазами монтажной шины.
- Установите крепеж и предварительно притяните соединение.
- Проверьте угол, положение профилей и выполните окончательную затяжку.

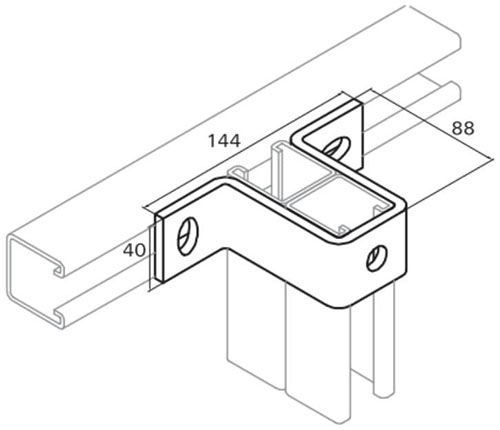

Размеры
| Ширина | 40 мм |
| Высота | 88 мм |
| Длина | 144 мм |
| Для профиля | 41х82 мм |
| Количество отверстий х диаметр отверстий | 3хØ 14 мм |
Характеристики
-
Бренд
-
Единицы измеренияшт
-
Совместимость с профилем41х82
-
Артикул550710
-
МатериалГорячий цинк (HDG)
