Хомут червячный Fischer SGS, нержавеющая сталь W2
- Для присоединения гибких шлангов к трубам, фитингам, адаптерам.
- Материал W2: лента и корпус из нержавеющей стали AISI 430 (1.4016), винт из оцинкованной стали CQ15 (марка 15).
- Оптимизированный червячный механизм для больших моментов затяжки.
- Отсутствие острых кромок исключает риск повреждения материал при затяжке.
- Укороченное основание корпуса для равномерного распределения усилия обжима.
- Винт снабжен комбинированным крестовым шлицем под отвертку.
- Ширина и толщина полосы (bxs): 9 х 0,6 мм.
- Широкий диапазон обжимаемых диаметров: 8 – 140 мм.
руб.
руб.
руб.
Хомут для шлангов нержавеющий Fischer SGS с червячным механизмом позволяет быстро и надежно присоединить к патрубкам шланги или рукава различного диаметра и назначения. Конструкция включает в себя винт, ленту и замок. Главная особенность – небольшое основание замка, что позволяет гибкой ленте сохранять круглую форму для плотного прилегания по всему контуру. Обжимной хомут обеспечивает герметичность соединения даже в случае не идеально круглых рукавов. Используется в поливочных и вентиляционных системах, машинах и оборудовании. Может применяться в топливных или гидравлических магистралях автомобиля.
Материал класса W2
Высокая коррозионная стойкость всех элементов из нержавейки AISI 430 и оцинкованный болт делают червячный хомут устойчивым к пресной воде, атмосферным воздействиям, моющим средствам, серосодержащим средам (нефтепродукты, удобрения). Изделия из ферритной хромистой стали магнитятся и почти не изменяют размеры при колебаниях температуры, что обеспечивает стабильность уплотнения и предотвращает возможные утечки. Прочность и износостойкость каждой детали гарантирует длительный эксплуатационный ресурс.
Рекомендации по монтажу:
Необходимо придерживаться величин моментов затяжки, указанных в таблице, которые зависят от диаметра и материала шланга, а несоблюдение установленных значений ставит под угрозу герметичность, целостность и качество соединения.

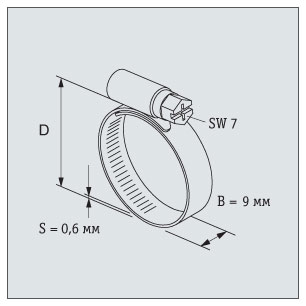

Размеры:
| Типоразмер | Статистический момент затяжки, Нм | Диапазон зажима D, мм | Ширина*Толщина (b*s) |
| 8-12 | 2,0 |
8-12 |
9х0,6 |
| 10-16 |
2,0 |
10-16 |
9х0,6 |
| 12-20 |
3,0 |
12-20 |
9х0,6 |
| 16-27 |
3,0 |
16-27 |
9х0,6 |
| 20-32 |
3,0 |
20-32 |
9х0,6 |
| 25-40 |
3,0 |
25-40 |
9х0,6 |
| 32-50 |
3,0 |
32-50 |
9х0,6 |
| 40-60 |
3,0 |
40-60 |
9х0,6 |
| 50-70 |
3,0 |
50-70 |
9х0,6 |
| 60-80 |
3,0 |
60-80 |
9х0,6 |
| 70-90 |
3,0 |
70-90 |
9х0,6 |
| 80-100 |
3,0 |
80-100 |
9х0,6 |
| 90-110 |
3,0 |
90-110 |
9х0,6 |
| 100-120 |
3,0 |
100-120 |
9х0,6 |
| 110-130 |
3,0 |
110-130 |
9х0,6 |
| 120-140 |
3,0 |
120-140 |
9х0,6 |
Характеристики
-
Бренд
-
Тип хомутаЧервячный
-
Единицы измеренияшт
-
МатериалНержавеющая сталь W2
