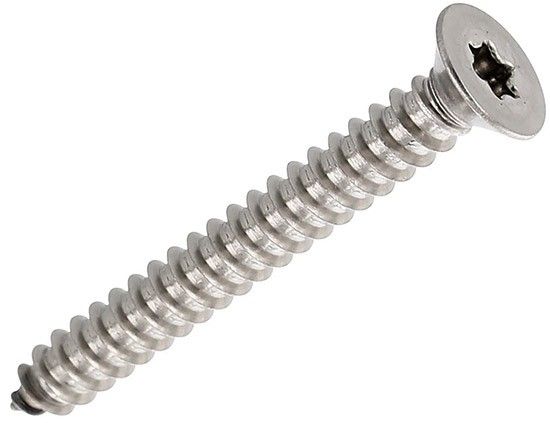

Саморез с потайной головкой и шлицем TORX, ISO 14586 (DIN 7982) форма C, нержавеющая сталь А4
- Самонарезающий винт для соединения и крепления тонколистового металла.
- Стандарт ISO 14586, тип С (остроконечный).
- Мелкий шаг резьбы для лучшей фиксации в металле, твердом дереве, пластике.
- Звездообразный шлиц Torx позволяет легко и уверенно вкручивать саморез до полного погружения потайной шляпки в материал основания.
- Высокий класс точности исполнения - А.
- Сталь А4 не подвержена коррозии во влажных помещениях, кислотосодержащей среде, морской атмосфере и на открытом воздухе.
- Диаметр резьбы от ST2,2 до ST6,3.
- Длина (измеряется с головкой) от 6,5 до 100 мм.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
Саморез по металлу нержавеющий ISO 14586 (DIN 7982) с заостренным концом (форма С) и потайной головкой TORX позиционируется как крепеж по тонким листам металла, например, из мягкой стали или алюминия. При ввинчивании он образует сопрягаемую резьбу без деформации собственных нитей. Применяется в сантехнических и отопительных установках. Его также используют для крепления неметаллических материалов (фанера, пластмасса, оргалит) к базовым основаниям из металла. Благодаря прочности и пластичности нержавеющей стали А4 самонарезающий винт выдерживает высокий крутящий момент без излома.
Особенности
- У ISO 14586 потайная головка с углом скоса 90°, а у DIN 7982 - 80°.
- Звездообразный Torx, в отличие от крестовых шлицев, обеспечивает лучшую передачу вращающего усилия при помощи биты звездочки TX.
Монтаж
Толщина деталей, подлежащих соединению должна быть больше шага резьбы выбранного метиза. В древесину и пластик остроконечный саморез вкручивается без подготовки направляющего отверстия. При установке в металл рекомендуется предварительное сверление. Для обработки посадочных мест под головки используют зенковку.
Аналоги ISO 14586 С:
- ГОСТ Р ИСО 14586-2012, шлиц Torx
- DIN 7982 (ISO 7050), крестообразный шлиц Ph, Pz
Размеры
| Диаметр резьбы d | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
| Диаметр головки dk | 3,8 | 5,5 | 7,3 | 7,5 | 8,4 | 9,3 | 10,3 | 11,3 |
| Высота головки k | 1,1 | 1,7 | 2,35 | 2,3 | 2,6 | 2,8 | 3 | 3,15 |
| Размер наконечника y | 2 | 2,6 | 3,2 | 3,2 | 3,7 | 4,3 | 5 | 6 |
| Шлиц Torx a | T10 | T10 | T15 | T15 | T20 | T25 | T25 | T30 |
все размеры указаны в мм
Рекомендуемый диаметр отверстия для установки саморезов
|
Диаметр саморезов |
||||||||
| Толщина стали | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
| 0,8 | 1,7 |
|
|
|
|
|
|
|
| 0,9 | 1,7 |
|
|
|
|
|
|
|
| 1,0 | 1,7 |
|
|
|
|
|
|
|
| 1,1 | 1,7 | 2,2 |
|
|
|
|
|
|
| 1,2 | 1,8 | 2,2 |
|
|
|
|
|
|
| 1,3 | 1,8 | 2,2 | 2,7 | 3,0 |
|
|
|
|
| 1,4 | 1,8 | 2,3 | 2,7 | 3,1 | 3,2 |
|
|
|
| 1,5 | 1,8 | 2,3 | 2,8 | 3,1 | 3,2 |
|
|
|
| 1,6 | 1,9 | 2,4 | 2,8 | 3,1 | 3,3 | 3,8 |
|
|
| 1,7 | 1,9 | 2,4 | 2,8 | 3,2 | 3,3 | 3,9 |
|
|
| 1,8 | 1,9 | 2,4 | 2,9 | 3,2 | 3,4 | 3,9 | 4,5 | 5,3 |
| 1,9 |
|
2,4 | 2,9 | 3,3 | 3,4 | 3,9 | 4,6 | 5,3 |
| 2,0 |
|
2,5 | 2,9 | 3,3 | 3,5 | 4,0 | 4,6 | 5,4 |
| 2,2 |
|
2,5 | 3,0 | 3,3 | 3,5 | 4,0 | 4,7 | 5,5 |
| 2,5 |
|
|
3,0 | 3,4 | 3,6 | 4,1 | 4,8 | 5,6 |
| 2,8 |
|
|
3,1 | 3,4 | 3,6 | 4,2 | 4,8 | 5,6 |
| 3,0 |
|
|
|
3,4 | 3,6 | 4,2 | 4,8 | 5,7 |
| 3,5 |
|
|
|
|
3,7 | 4,2 | 4,9 | 5,7 |
| 4,0 |
|
|
|
|
|
4,3 | 4,9 | 5,8 |
| 4,5 |
|
|
|
|
|
|
5,0 | 5,8 |
| 5,0 |
|
|
|
|
|
|
|
5,8 |
все размеры указаны в мм
Характеристики
-
Тип саморезаПо металлу
-
DIN7982
-
ГОСТ14586-2012
-
ISO14586
-
Единицы измеренияшт
-
ШлицTORX
-
Форма головкиПотайная
-
МатериалНержавеющая сталь А4
-
Название на упаковке (ориг. название)Countersunk head tapping screws with hexalobular socket
