Зажим плунжерный (рычажный) 32 мм, нагрузка 227 кг, 416D, оцинкованный

Зажим шатунный (плунжерный) 416-D – самая маленькая модель в данной серии с удерживающей способностью 227 кг. На данных зажимных приспособлениях движение ручки конвертируется в прямолинейный сдвиг плунжера для толкания заготовки. Фиксация производится в конце хода ручки, в ее крайней верхней позиции, а снятие нагрузки – при отводе назад на 45°.

Общая информация

• Тип: зажим поршневой рычажный
• Ход поршня: 32 мм
• Предельное прижимное усилие: 227 кг
• Площадь подошвы: 44х57 мм
• Вес: 339 г
• Материалы: углеродистая сталь, пластик
• Покрытие: оцинковка

Применение

Прижим горизонтальный шарнирно-рычажный предназначен для прижатия к неподвижной опоре обрабатываемых деталей, сборочных единиц или свариваемых конструкций. Может использоваться для фиксации металлических листов, уголков, пиломатериала, прессформ, плат.
Быстрозажимной прижим устанавливается стационарно на поверхность рабочего стола, обрабатывающего станка или сварочного кондуктора. Ручная регулировка длины вылета прижимного болта позволяет настраивать инструмент под толщину прижимаемой заготовки.

Преимущества

• быстрая фиксация и разблокировка;
• прочная конструкция в литом корпусе;
• пластиковая поверхность рукоятки;
• устойчивость к нагрузкам и коррозии.

Другие названия: шарнирный зажим сварочный, механический прижим для станка, для сварочного стола, столярный.

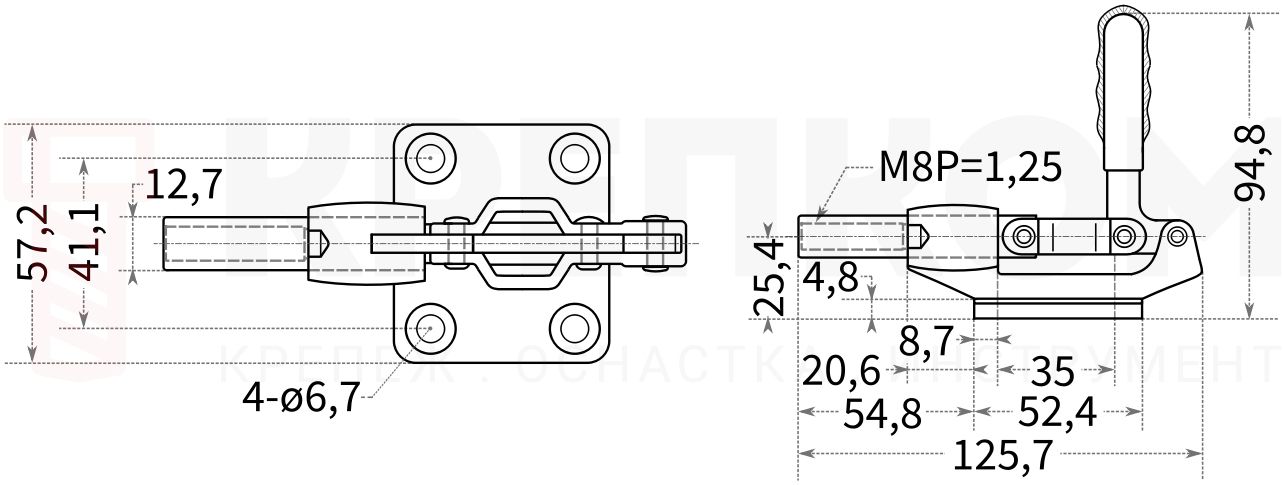

Размеры

Характеристики

• Тип прижима
  Плунжерный
• Единицы измерения
  шт
• Вес (г)
  340
• Артикул
  416D
• Материал
  Оцинкованная сталь
