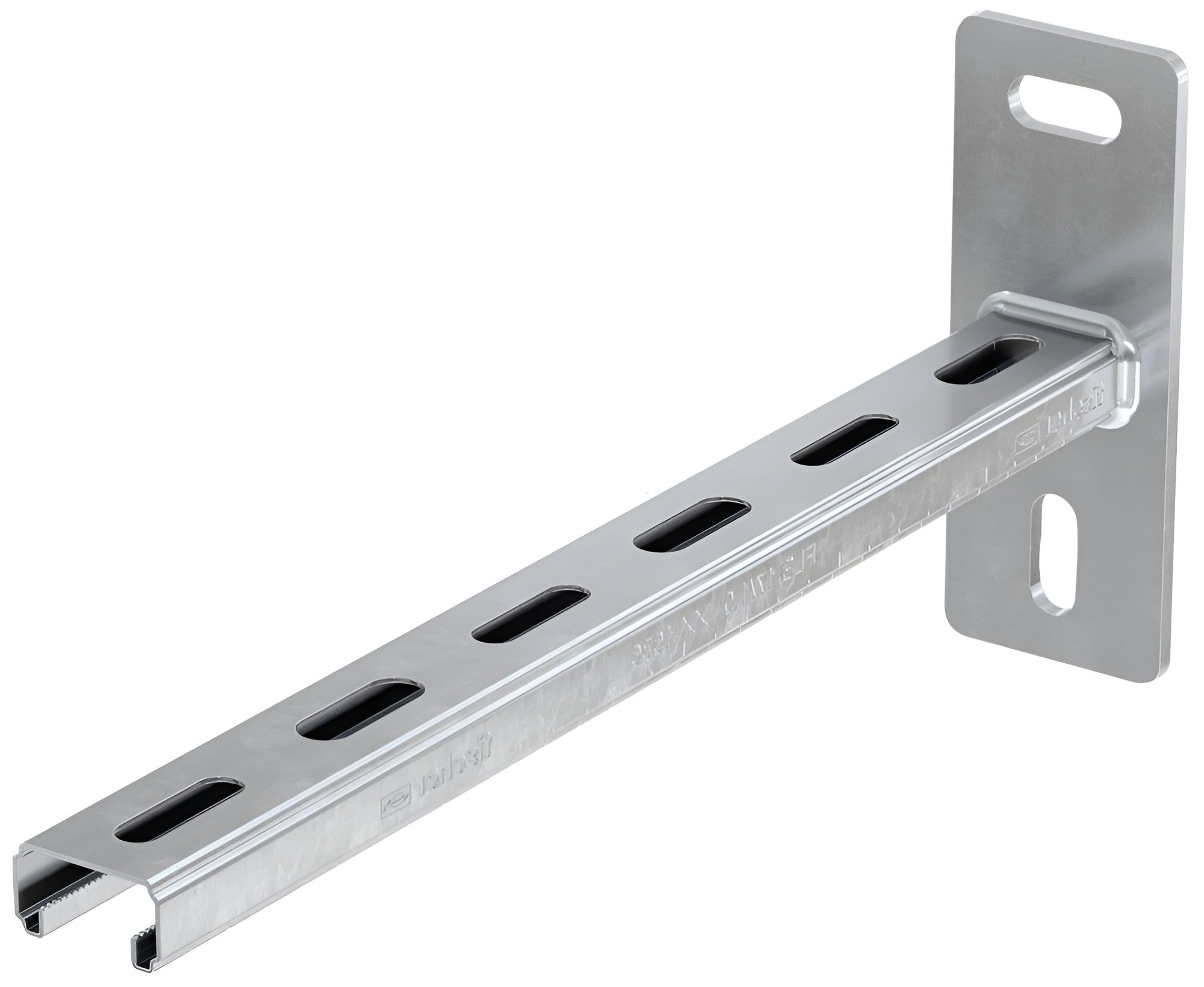

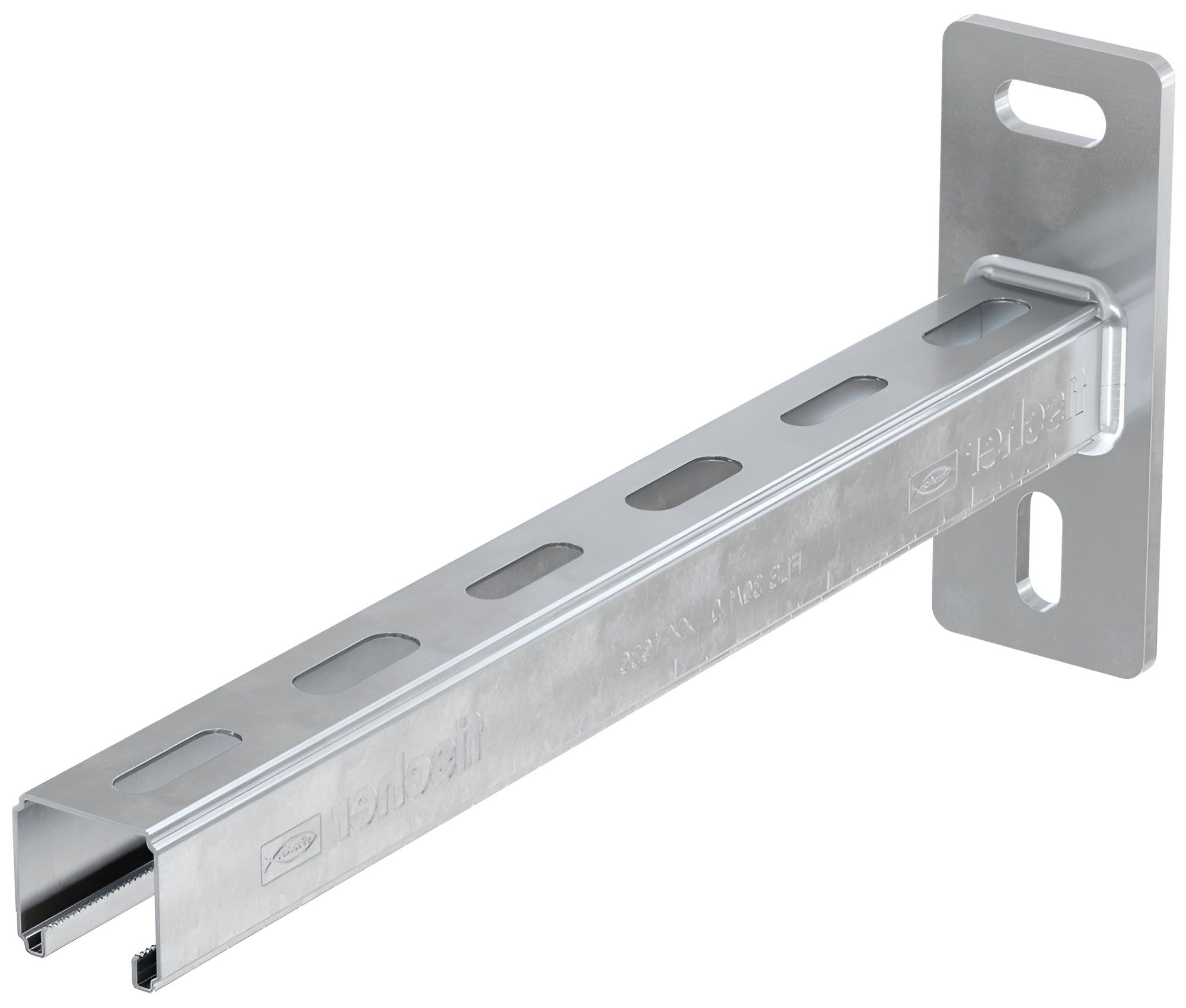

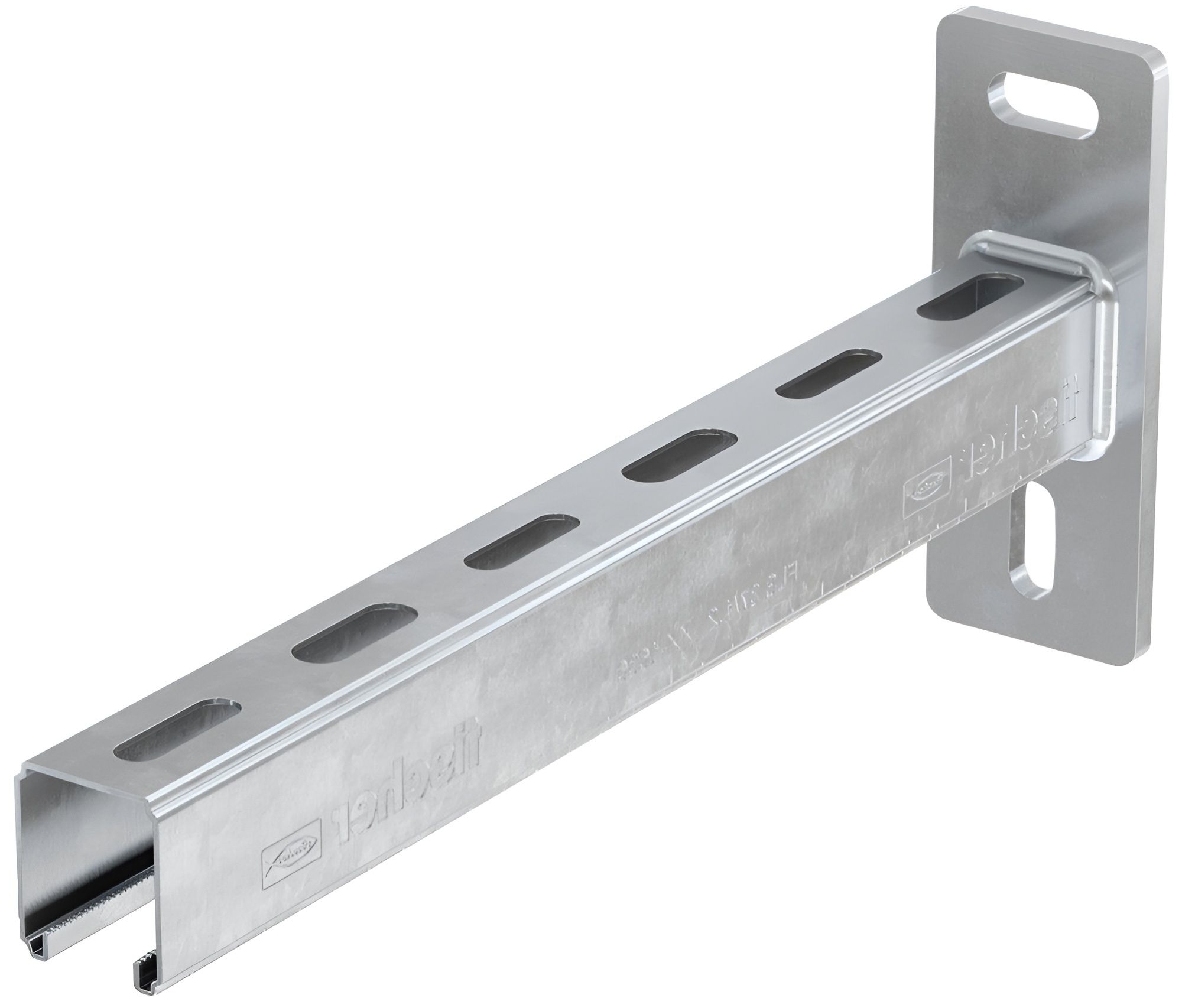

Консоль для монтажной системы FLS Fischer ALK, оцинкованная сталь
- В наличии три варианта консоли с размером шины: 17х31 мм, 30х31мм и 37х31 мм.
- Опорная пластина обеспечивает надежное крепление несущих конструкций.
- Отверстия в ней расположены под углом 90° друг к другу, что позволяет легко выравнивать консоль.
- Отчет по огнестойкости согласно MLAR/EN13501 гарантирует надежность создаваемых конструкций.
руб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штКронштейн Fischer ALK системы FLS применяется для установки монтажных шин к стене с последующим креплением к шинам различных конструктивных элементов. Чаще всего задействуется при прокладке трубопроводов и кабельных трасс вдоль стен. Крепеж монтируется к стене двумя шурупами или анкерами. При расчете всей цепочки монтажной системы следует учитывать нагрузки и материал основания, в который устанавливается крепежный элемент.
Преимущества:
- Обладает прочной опорной пластиной для несущих конструкций.
- Может устанавливаться практически на любые основания и выдерживает любые нагрузки на протяжении длительного времени.
Технические характеристики:
Материал опоры |
сталь E295 (материал № 1.0050) по DIN EN 10025-2 |
Материал шины |
сталь S215 G (материал №:10116 G) по DIN 1623 |
Покрытие |
электроцинкование мин. 13 мкм |
Размеры:

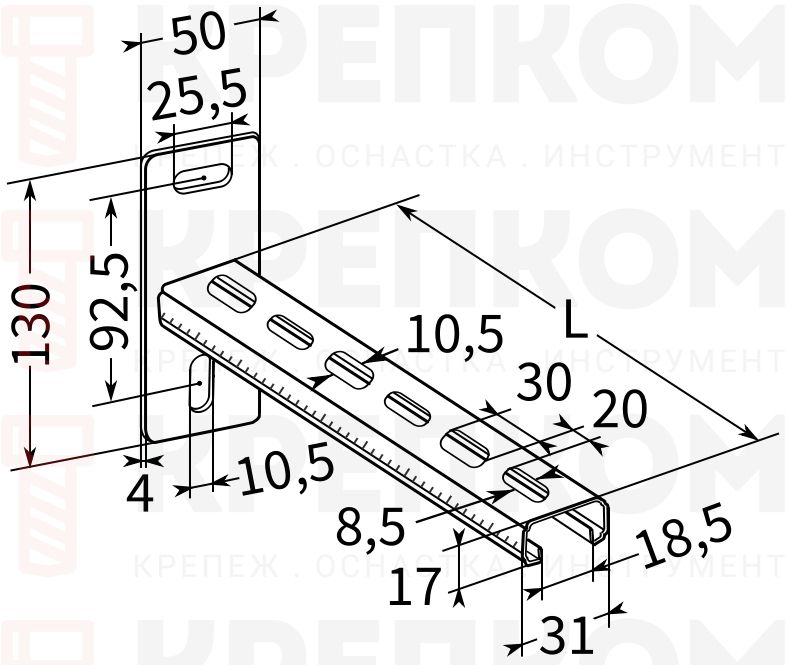

![Консоль для монтажной системы FLS Fischer ALK 17-схема Консоль для монтажной системы FLS Fischer ALK 17-схема](http://user51928.clients-cdnnow.ru/upload/medialibrary/aee/r3kd0ngmpcezymly5ncejygp46tu7crw/ALK%2017-shema.jpg)
ALK 17

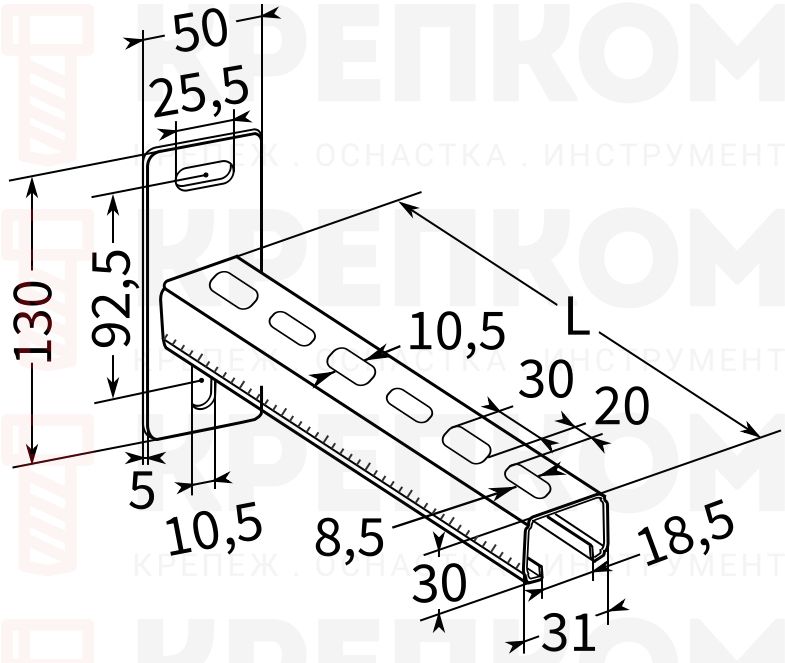

![Консоль для монтажной системы FLS Fischer ALK 30-схема Консоль для монтажной системы FLS Fischer ALK 30-схема](http://user51928.clients-cdnnow.ru/upload/medialibrary/1bb/3wfc1w4p6enjg7ms1cleptlcf2jcv52u/ALK%2030-shema.jpg)
ALK 30

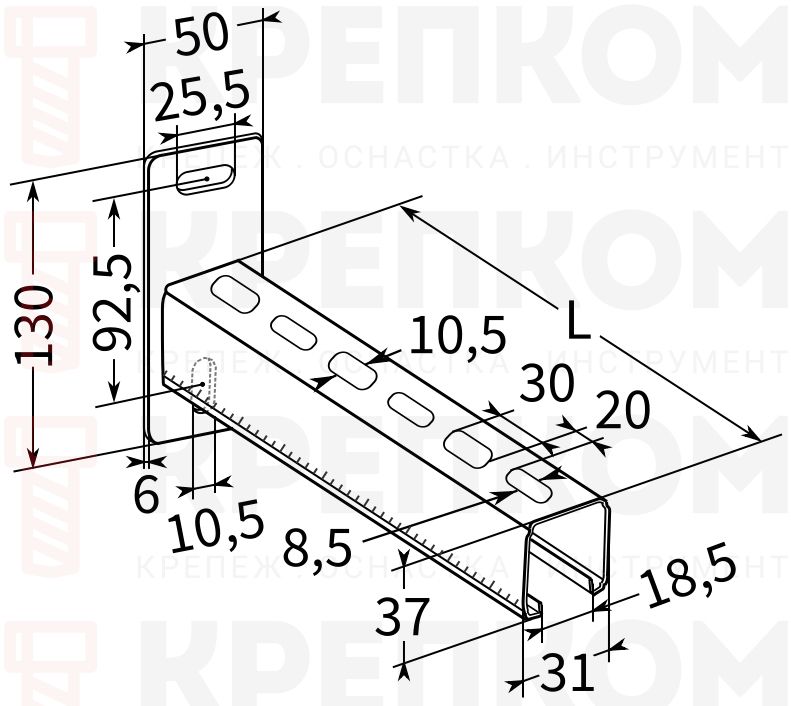

![Консоль для монтажной системы FLS Fischer ALK 37-схема Консоль для монтажной системы FLS Fischer ALK 37-схема](http://user51928.clients-cdnnow.ru/upload/medialibrary/62e/wb9fzcq0o33kawzmdddiy8pm16i86c82/ALK%2037-shema.jpg)
ALK 37
Тип | Артикул | Протокол испытаний на огнестойкость | Размер профиля | Длина, мм |
ALK 17х200 | 538738 | - | 17х1,0 | 200 |
ALK 17х300 |
538739 | - |
17х1,0 |
300 |
ALK 30х200 |
538740 | - |
30х1,0 |
200 |
ALK 30х300 |
538741 | - |
30х1,0 |
300 |
ALK 30х450 |
538742 |
- |
30х1,0 |
450 |
ALK 37х300 |
538743 |
х |
37х1,2 |
300 |
ALK 37х450 |
538744 |
х |
37х1,2 |
450 |
ALK 37х600 |
538745 |
х |
37х1,2 |
600 |
Применение:
![Консоль для монтажной системы FLS Fischer ALK-применение Консоль для монтажной системы FLS Fischer ALK-применение](http://user51928.clients-cdnnow.ru/upload/medialibrary/0c9/e6fz87s7z4vi3ewh4lnpqxmwljptazv2/1.jpg)
Крепление трубопровода к стене
![Консоль для монтажной системы FLS Fischer ALK-применение Консоль для монтажной системы FLS Fischer ALK-применение](http://user51928.clients-cdnnow.ru/upload/medialibrary/e79/q5ky2vp1nec4zx228doamroiw380x3yl/2.jpg)
Крепление кабельного лотка на консоль
