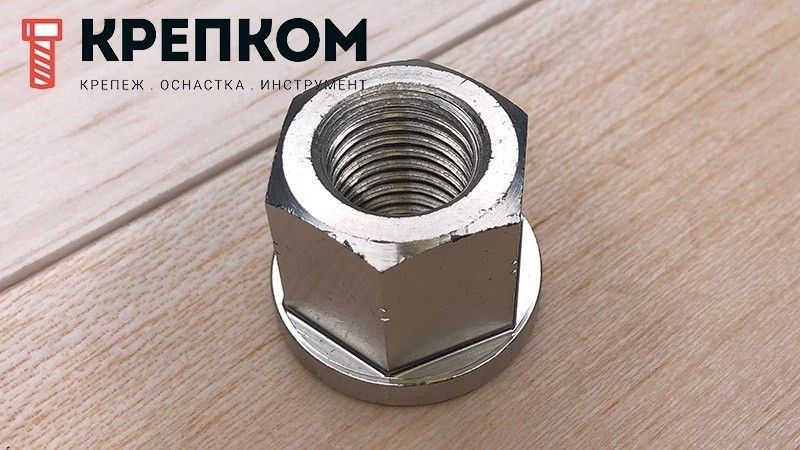

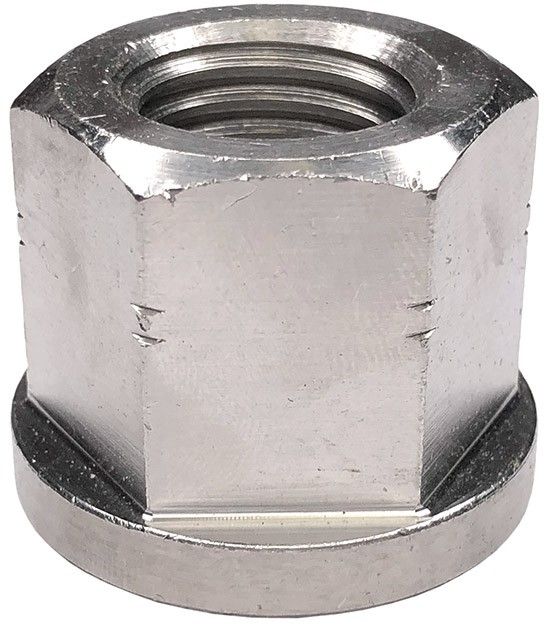

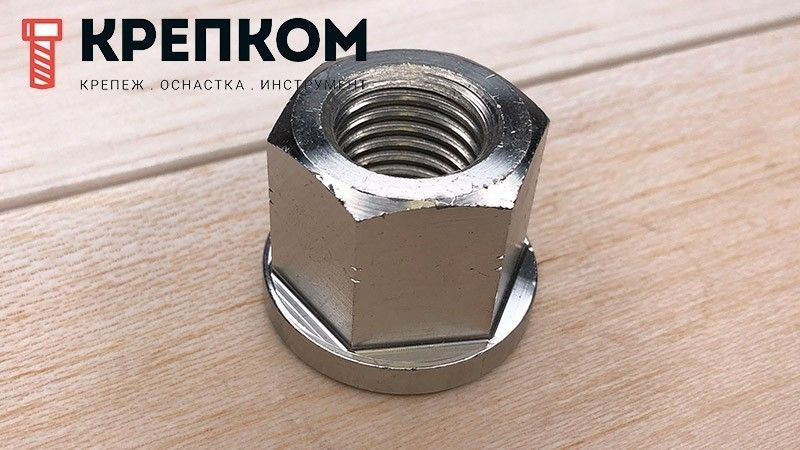

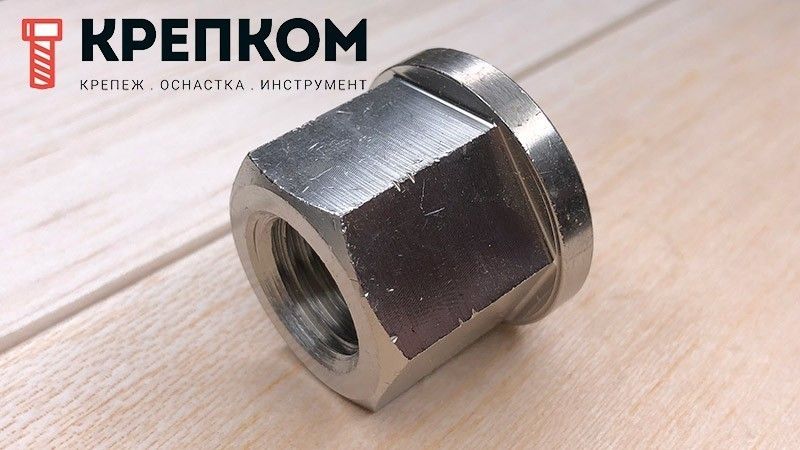

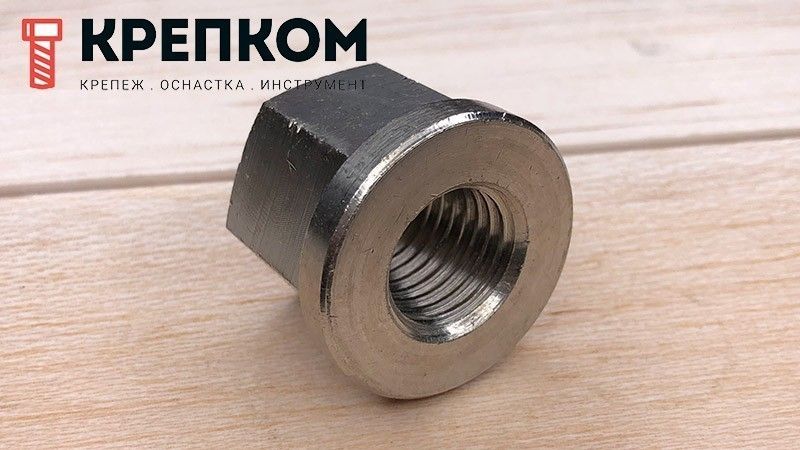

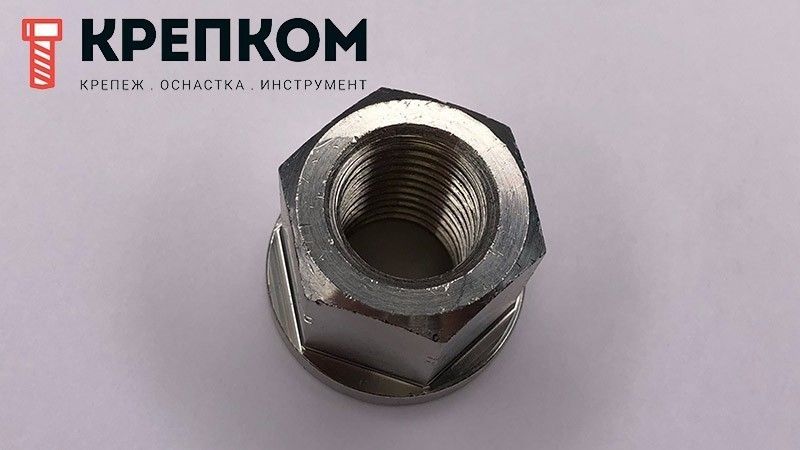

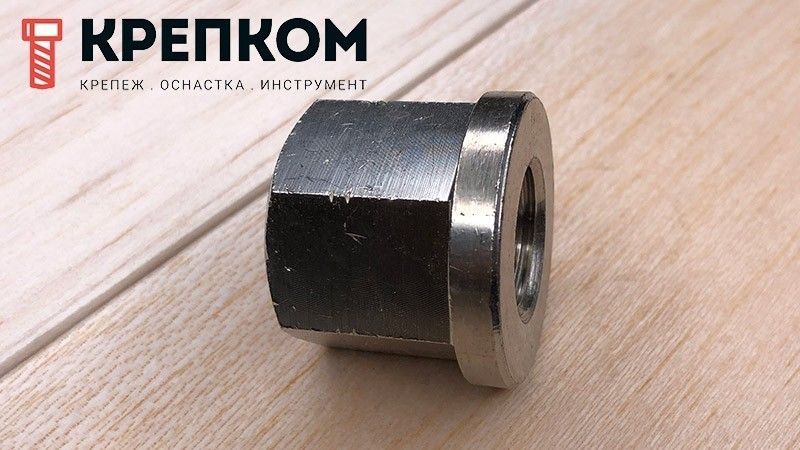

Гайка высокая с фланцем (с буртом) DIN 6331, нержавеющая сталь А4

Код товара: WN00104402
Фото менеджера Анастасия

Ваш консультант Анастасия

8 (921) 091-15-13
  • Усиленная нержавеющая гайка для повышенных нагрузок.
  • Возможность использования в станочных приспособлениях для зажима.
  • Стандарт DIN 6331, (высокая с буртиком).
  • Резьба метрическая от М6 до М48, шаг крупный (основной).
  • Фланец увеличивает площадь прижима, что устраняет необходимость в шайбах.
  • Увеличенная высота (~1,5 d) повышает надежность и виброустойчивость соединения.
  • Нержавеющая сталь А4 не ржавеет при воздействии кислот, хлоридов, растворителей и морской атмосферы.
  • Высокая стойкость к знакопеременным и ударным нагрузкам, вибрации, износу и температурным перепадам.
  • Температура эксплуатации: от -60°С до +450°С


Подробнее
Диаметр резьбы

Диаметр резьбы гайки, d

Все
Нет подходящего размера?

Цена обновляется
152 руб. / шт
274 руб. / шт
379 руб. / шт
Цена обновляется
680 руб. / шт
Цена обновляется
1272 руб. / шт
Цена обновляется
2824 руб. / шт
Цена обновляется
Цена обновляется
Цена обновляется
Цена обновляется

Гайка шестигранная высокая с фланцем (буртиком) DIN 6331 используется в создании разъемных соединений, особенно тех, что требуют периодического затягивания и выкручивания. Изготовлена из кислотостойкой нержавеющей стали А4 (AISI 316), что позволяет использовать ее во влажных и особо агрессивных средах, таких как кислоты, морская и хлорированная вода. Изделие устойчиво к высоким нагрузкам и не теряет прочности при высокотемпературном нагреве или резком охлаждении, сохраняет эстетическую привлекательность в течении десятилетий и отлично очищается от загрязнений.

Особенности

Гайка фланцевая высотой 1,5хd (полтора диаметра отверстия) имеет увеличенную длину зацепления с ответным болтом, что повышает надежность крепления, устойчивость к ослаблению в процессе эксплуатации. Наличие стопорного бортика позволяет более равномерно распределить высокое прижимное давление на закрепляемую деталь без использования шайбы.

Аналоги DIN 6331

  • ГОСТ 8918-69 (М6 - М48) высокая с буртиком, для станочных приспособлений
  • DIN 6330 (М6 - М30) высокая без буртика, сферическая и плоская контактная поверхность

Размеры

Гайка высокая с фланцем (с буртом) DIN 6331 - чертеж, схема, Hexagon nuts with collar

Резьба d Высота буртика гайки, a
Диаметр буртика, d1
Размер, da Расстояние между гранями, e Высота, m
Размер гайки под ключ, s
min. max. min.
M6 3 14 6 6,75 11,05 9 10
M8 3,5 18 8 8,75 14,38 12 13
M10 4 22 10 10,8 17,77 15 16
M12 4 25 12 13 20,03 18 18
M16 5 31 16 17,3 26,75 24 24
M20 6 37 20 21,6 33,53 30 30
M24 6 45 24 25,9 39,98 36 36
M27 7 50 27 29,1 45,63 40 41
M30 8 58 30 32,4 51,28 45 46
M36 10 68 36 38,9 61,31 54 55
M42 12 80 42 45,4 72,61 63 65
M48 14 92 48 51,8 83,91 72 75

все размеры указаны в мм

Характеристики

  • Тип гайки
    С фланцем
  • DIN
    6331
  • ГОСТ
    8918-69
  • Единицы измерения
    шт
  • Материал
    Нержавеющая сталь А4
  • Название на упаковке (ориг. название)
    Hexagon nuts with collar with a height of 1,5xD, steel a4
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
