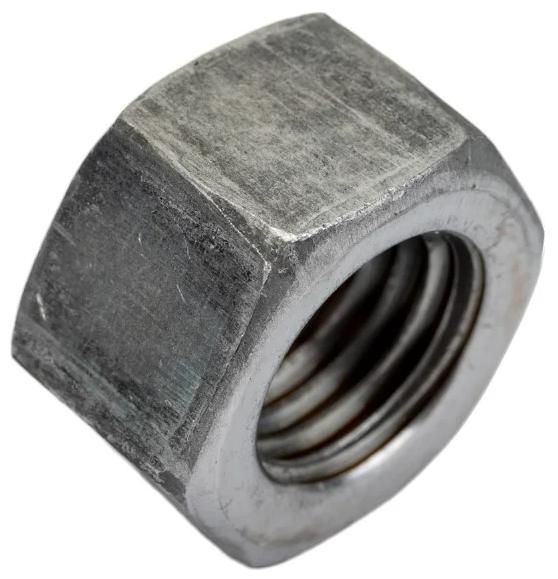

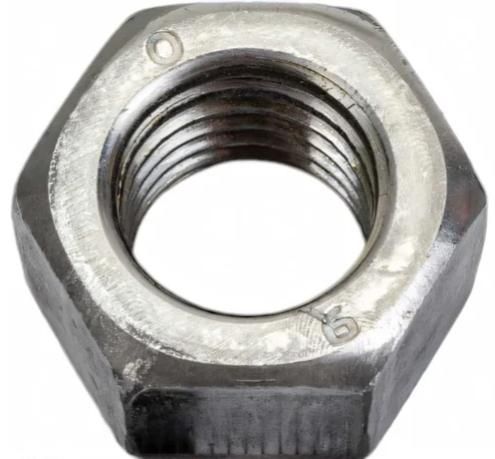

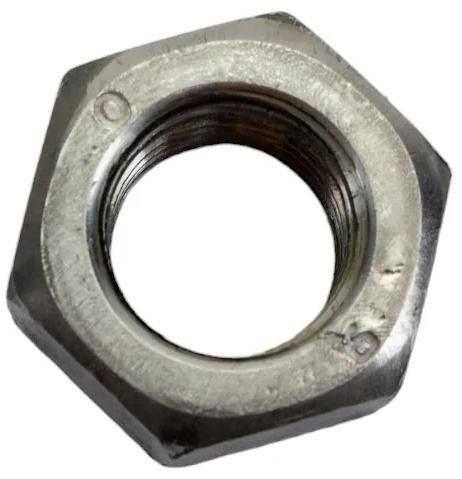

Гайка высокопрочная шестигранная ISO 4032, класс прочности 12, сталь без покрытия
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Высокопрочный крепеж для ответственных соединений в машиностроении и строительстве.
- Используется с черными калеными болтами, винтами, шпильками.
- Стандарт ISO 4032 (шестигранная, нормальная, с фасками).
- Метрическая резьба, крупный шаг, поле допуска 6H.
- Класс точности: высокий – А (до М16), средний – В (от М18 и выше).
- Среднеуглеродистая конструкционная сталь, закаленная и отпущенная, без покрытия.
- Класс прочности – 12 (указывает на наибольший класс сопрягаемой детали – 12.9).
- Стойкость к циклическим, ударным, вибрационным нагрузкам, износу и перепадам температур.
- Номинальный диаметр: от М1,6 до М64.
М16
2
14,8
24
руб.
М20
2,5
18
30
руб.
М27
3
23,8
41
руб.
М30
3,5
25,6
46
руб.
М48
5
38
75
руб.
Шестигранная высокопрочная гайка, стальная без покрытия, ISO 4032, класса прочности 12 имеет крупную метрическую резьбу, нормальную высоту, правильный внешний шестигранник, двустороннюю фаску и ровную кольцевую опорную поверхность. Крепеж изготовлен из легированной стали, термически закален по специальной технологии для упрочнения и повышения. Каленая гайка выпускается как без покрытия (легкое промасливание).
Применение
Данное крепежное изделие используется в составе высоконагруженных резьбовых соединений в промышленном оборудовании, станках, грузоподъемной технике, конструкции мостов, тяжелых машинах и легковых автомобилях.
Болты и шпильки, на которые навинчивается гайка 12, должны иметь прочностные характеристики, соответствующие классу 12.9 (усилие на разрыв 120 кгс/мм², предел текучести 110 кгс/мм²). Для затягивания используется гаечный ключ или гайковерт с головкой стандартного размера. При этом важно соблюдать установленные моменты затяжки при помощи динамометрического ключа, которые прописаны в справочных материалах.
Преимущества
- Высочайшая прочность на разрыв и срез.
- Стойкость к срыву резьбы при многократно повторяющихся циклах сборки-разборки.
- Стабильность свойств при тепловом воздействии.
- Устойчивостью к хрупкому разрушению при высоких динамических и ударных нагрузках.
Аналоги ISO 4032:
- DIN 934 (М1-М160)
- ISO 4034 (М5 - М64)
- ISO 8673 мелкая резьба (М8х1 - М64х4)
- DIN 555 (М1 - М100)
- ГОСТ 5927-70 (М1 - М48)
- ГОСТ 5915-70 (М1,6 - М48)
- ГОСТ 10605-94 (М52 - М150)
- ГОСТ 15526-70 (М3 - М48)
Размеры
| Резьба, d | Размер под ключ, s | Расстояние между гранями, e (min) | Высота, m (max) |
| M1,6 | 3,2 | 3,41 | 1,3 |
| M2 | 4 | 4,32 | 1,6 |
| M2,5 | 5 | 5,45 | 2 |
| M3 | 5,5 | 6,01 | 2,4 |
| M4 | 7 | 7,66 | 3,2 |
| M5 | 8 | 8,79 | 4,7 |
| M6 | 10 | 11,05 | 5,2 |
| M8 | 13 | 14,38 | 6,8 |
| M10 | 16 | 17,77 | 8,4 |
| M12 | 18 | 20,03 | 10,8 |
| M16 | 24 | 26,75 | 14,8 |
| M24 | 36 | 39,55 | 21,5 |
| M27 | 41 | 45,2 | 23,8 |
| M30 | 46 | 50,85 | 25,6 |
| M36 | 55 | 60,79 | 31 |
| M42 | 65 | 71,3 | 34 |
| M48 | 75 | 82,6 | 38 |
| M56 | 85 | 93,56 | 45 |
| M64 | 95 | 104,86 | 51 |
Характеристики
-
Тип гайкиШестигранная (обычная)
-
DIN934
-
ГОСТ5915-70, 5927-70, 10605-94, 15526-70
-
ISO4032
-
Единицы измеренияшт
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности12
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon Nuts ISO 4032 steel
