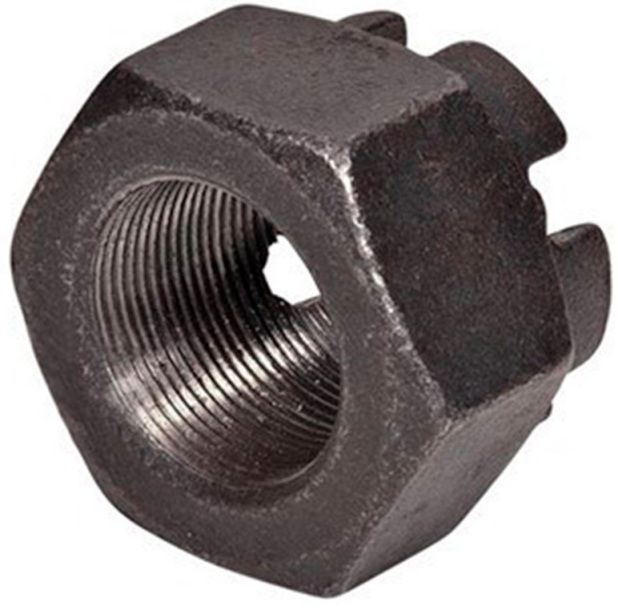

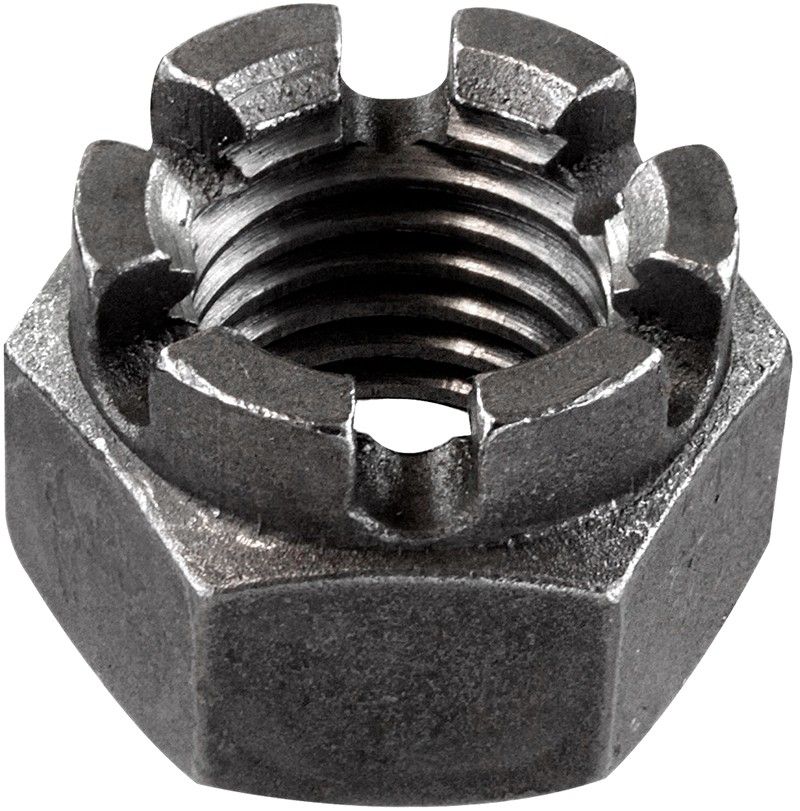

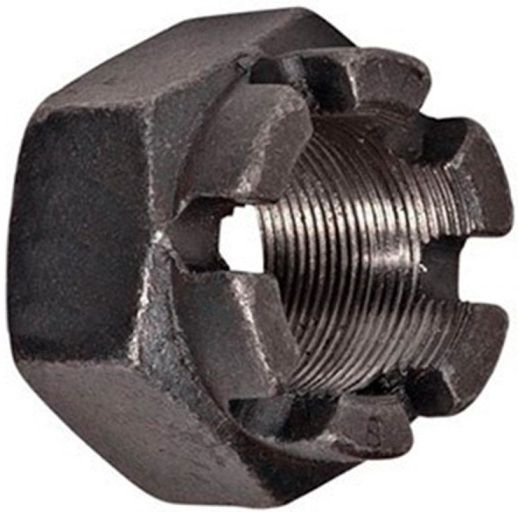

Гайка корончатая (прорезная) с мелкой резьбой DIN 935, класс прочности 8, без покрытия

Гайка корончатая высокопрочная без покрытия DIN 935 — это резьбовой крепёжный элемент, предназначенный для надёжного стопорения соединений, подверженных интенсивным динамическим нагрузкам, вибрациям, ударам и тряске. Принцип работы основан на фиксации гайки относительно резьбового стержня (болта, винта или шпильки) с помощью игольчатого разводного шплинта или контровочной проволоки, пропускаемых через совмещённые отверстия в стержне и прорези гайки. Такая конструкция исключает риск самопроизвольного откручивания.

Прочность и защита от коррозии

Изделие относится к высокопрочному крепежу: класс прочности 8, что означает минимальное временное сопротивление разрыву 800 МПа и предел текучести 640 МПа. Такие характеристики гарантируют работоспособность соединения в узлах, воспринимающих значительные статические и переменные нагрузки. Гайка поставляется без покрытия — это открытая металлическая поверхность без цинкования, омеднения или иного защитного слоя. Отсутствие покрытия даёт преимущества при сварке (отсутствие токсичных испарений) и применении в высокотемпературных зонах, но требует защиты от коррозии эксплуатационными методами (окраска, консистентная смазка) либо использования в сухих или внутренних помещениях.

Конструктивные особенности: прорезная и корончатая

Стандарт DIN 935 описывает два типа гаек под шплинт. Обе имеют продольные прорези на торце для фиксации шплинта, однако ключевое различие — в наличии "башенки". Начиная с резьбы М12 и более, гайки изготавливаются с приподнятой круглой "башенкой" на вершине шестигранника, в которой и расположены прорези. При этом шестигранная часть гайки, контактирующая с инструментом, остаётся цельной. У меньших размеров (менее М12) такая "башенка" отсутствует.

Рекомендации по установке

Существует два основных подхода к монтажу. Если критично соблюсти точный момент затяжки, гайку сначала накручивают с требуемым усилием, а затем сверлят отверстие в вале через прорезь и вставляют шплинт. Если отверстие в стержне уже предусмотрено, гайку затягивают, а при несовпадении прорези с отверстием гайку доворачивают до ближайшей подходящей прорези — это не позволяет сохранить расчётный момент затяжки, но часто допустимо в малоответственных соединениях.

Аналоги DIN 935

• ГОСТ 5918-73
• ГОСТ 5932-73
• ISO 7035
• ISO 7036
• ISO 7037

Размеры

Резьба	Диаметр коронки, de	Высота гайки, m	Ширина прорези, n (min)	Размер гайки под ключ, S	Расстояние от опорной поверхности до основания прорези, w (max)	Шплинт
М4	-	5	1,2	7	3,2	1х10
М5	-	6	1,4	8	4	1,2х12
М6	-	7,5	2	10	5	1,6х14
М8	-	9,5	2,5	13	6,5	2х16
М10	-	12	2,8	16/17	8	2,5х20
М12	16	15	3,5	18/19	10	3,2х22
М14	18	16	3,5	21/22	11	3,2х25
М16	22	19	4,5	24	13	4х28
М18	25	21	4,5	27	15	4х32
М20	28	22	4,5	30	16	4х36
М22	32	26	5,5	32	18	5х36
М24	34	27	5,5	36	19	5х40
М27	38	30	5,5	41	22	5х45
М30	42	33	7	46	24	6,3х50
М33	46	35	7	50	26	6,3х56
М36	50	38	7	55	29	6,3х63
М39	55	40	7	60	31	6,3х71
М42	58	46	9	65	34	8х71
М45	62	48	9	70	36	8х80
М48	65	50	9	75	38	8х80
М52	70	54	9	80	42	8х90
М56	75	57	9	85	45	8х100
М60	80	63	11	90	48	10х100
М64	85	66	11	95	51	10х100
М68	90	69	11	100	54	10х112
М72	95	73	11	105	58	10х112
М76	100	76	11	110	61	10х125
М80	105	79	11	115	64	10х140

все размеры указаны в мм

Монтаж

• Накручиваем гайку на резьбовой стержень.
• Сверлим отверстие в стержне через ее прорези.
• Вставляем и разводим шплинт, который будет препятствовать выкручиванию крепежа.

Характеристики

• Тип гайки
  Корончатая
• DIN
  935
• ISO
  7035
• Единицы измерения
  шт
• Размер шага резьбы
  Мелкий
• Класс прочности
  8
• Материал
  Сталь
• Название на упаковке (ориг. название)
  Hexagon slotted and castle nuts

• Корончатая
• DIN 935
• Высокопрочные гайки
• Корончатые DIN 935
