Фланец FBP 41N Fischer 559188, горячий цинк

Name: Фланец FBP 41N Fischer 559188, горячий цинк
Brand: Fischer
Price: 1180.00000000 RUB
Availability: InStock

Код товара: WN00309212

2 фото

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

1180 / шт руб.

Конфигурация седла рассчитана на крепление монтажных шин системы FUS различной высоты 21 мм, 41 мм и 62 мм, что делает фланец универсальным решением для широкого спектра монтажных задач и позволяет использовать его с различными типами профилей без замены соединителя.
П-образная форма седла плотно охватывает монтажную шину, предотвращая её перекос или смещение в узле, что гарантирует стабильность и надежность всей конструкции под воздействием эксплуатационных нагрузок.
Фланец изготовлен из конструкционной стали Q235B с разной толщиной элементов: опорная пластина 6 мм для распределения нагрузки, седло 4 мм для жесткости посадочного узла, что обеспечивает высокую несущую способность при оптимизированном весе изделия.
Наличие перфорации в седле упрощает крепление профильных модулей без смещения и вырыва, сокращая время сборки конструкции.
Горячеоцинкованное покрытие с толщиной слоя не менее 45 мкм надежно защищает металл и сварные швы от образования ржавчины даже в условиях агрессивных внешних воздействий.

Подробнее

О товаре
Отзывы (0)

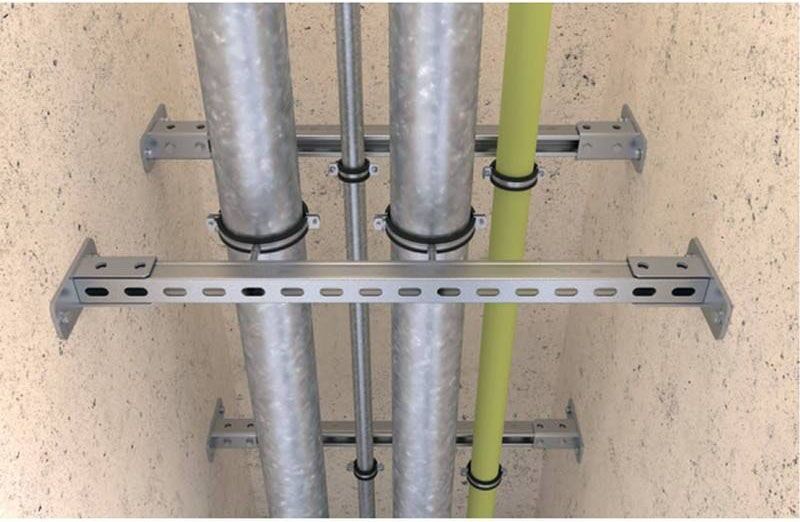

Седельный фланец Fischer FBP 41N (арт. 559188) представляет собой стальной опорный элемент, который предназначен для создания надежных опорных узлов под монтажные шины системы FUS. Применяется при возведении вертикальных стоек, рамных каркасов и различных подвесных опор для труб, кабельных лотков и вентиляционных коробов с эксплуатационными нагрузками средней тяжести. Фланец изготовлен из конструкционной стали Q235B. Горячее цинкование обеспечивает надежную защиту от коррозии во внешних средах со среднеагрессивным воздействием. Покрытие наносится на всю поверхность, включая зоны сварных швов.

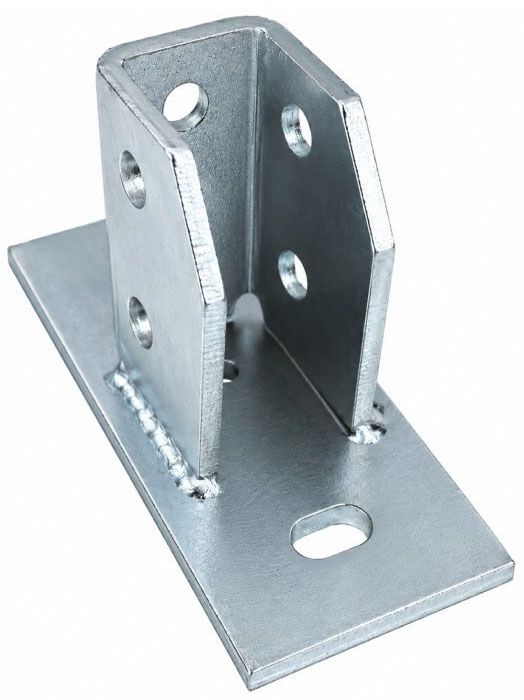

Особенности конструкции

Опорная пластина имеет толщину 6 мм для эффективного распределения нагрузки в зоне крепления к основанию, а само седло выполнено из листа толщиной 4 мм, что обеспечивает жесткость посадочного узла при умеренном весе изделия.
Размеры пластины (185×50.5 мм) упрощают применение фланцев в ограниченных пространствах - в узких шахтах, колодцах и скважинах.
В опорной пластине выполнены два овальных отверстия размером 14×22 мм, что позволяет компенсировать неровности строительного основания и точно выравнивать фланец при анкеровке.
Боковые стенки фланца имеют скос для удобства монтажа в ограниченных пространствах.
Конфигурация седла рассчитана на крепление монтажных шин серии FUS различной высоты 41×21 мм, 41×41 мм и 41×62 мм, что делает элемент универсальным решением для большинства монтажных задач.
Шесть круглых отверстий в седле соответствуют расположению отверстий на профилях и шинах Fischer, что гарантирует надежную посадку профильных модулей без смещения и вырыва, а также упрощает и ускоряет сборку конструкции.

Монтаж

Приложите седельный фланец FBP 41N к строительному основанию и разметьте точки крепления через пазы пластины.
Просверлите отверстия и зафиксируйте фланец на основании с помощью подходящих анкеров.
Вставьте монтажную шину FUS в седло фланца.
Выровняйте профиль и зафиксируйте его в седле, используя канальные гайки и болты.

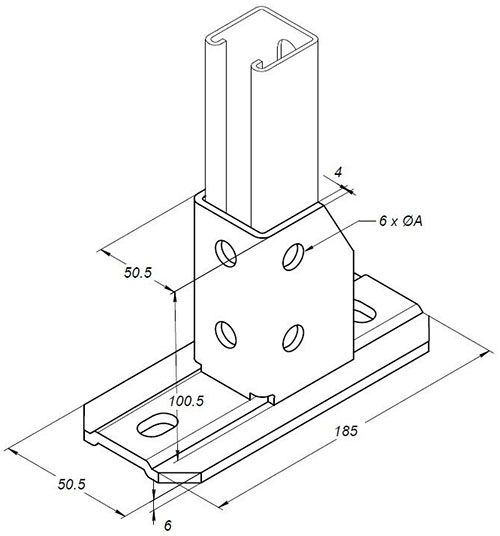

Размеры

Фланец FBP 41N Fischer 559188, горячий цинк

Размер опорного основания	185х50,5 мм
Толщина опорного основания	6 мм
Размер отверстий в опорном основании	14х22,6 мм
Отверстия в седле	6хØ 14 мм

Характеристики

Бренд

Fischer
Тип фланца

Седельный
Единицы измерения

шт
Совместимость с профилем

41х41 / 41х62 / 41х21
Артикул

559188
Материал

Горячий цинк (HDG)
