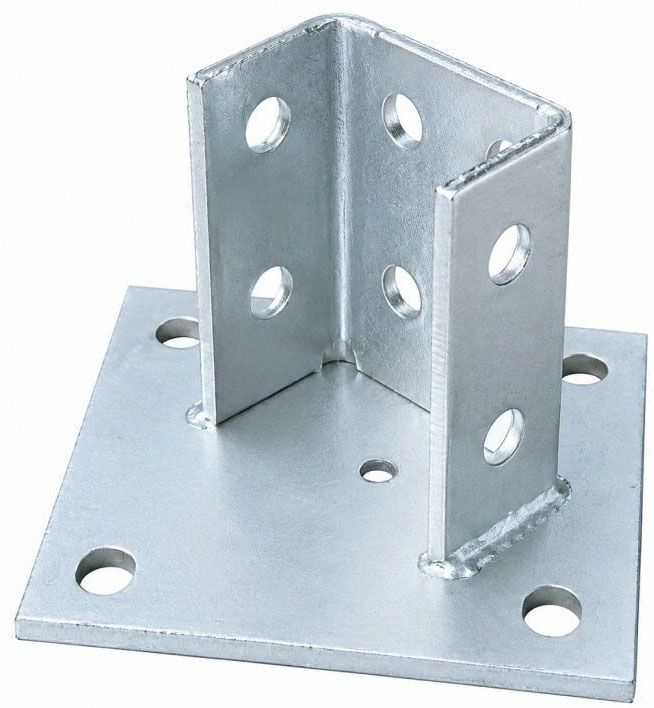

Фланец FBP 41H Fischer 550450, горячий цинк

Седельный фланец Fischer FBP 41H (арт. 550450) - это усиленный опорный элемент для монтажной системы FUS. Он предназначен для надежного крепления монтажных шин и профилей FUS к строительным основаниям: бетонным, кирпичным, металлическим или несущим металлоконструкциям. Используется в качестве опорного основания при возведении вертикальных стоек, рамных каркасов, подвесных опор и консолей для прокладки инженерных коммуникаций: трубопроводов, вентиляционных коробов и кабельных лотков. Изготовлен из конструкционной стали Q235B с горячеоцинкованным покрытием (HDG), что позволяет эксплуатировать узел на открытом воздухе, в неотапливаемых помещениях и в условиях промышленной атмосферы.

Особенности

• Опорная пластина имеет повышенную толщину 8 мм, а само седло - 6 мм, что обеспечивает высокую жесткость соединения, стойкость к изгибающим моментам и надежность при значительных статических нагрузках.
• П-образное седло плотно охватывает профиль с трех сторон, предотвращая его перекос или смещение в узле.
• Конфигурация седла рассчитана на крепление монтажных шин FUS различной высоты 21, 41 и 62 мм, что делает элемент универсальным решением.
• Опорная площадка имеет четыре монтажных отверстия размером 14×22 мм, что гарантирует равномерное распределение нагрузки на строительное основание и повышает устойчивость крепежного узла.
• Овальная форма монтажных отверстий позволяет легко компенсировать неровности строительного основания и точно выравнивать фланец при анкеровке, упрощая монтаж и повышая точность установки.
• Перфорация на гранях седла соответствует стандартной перфорации профиля FUS, что обеспечивает точное совмещение крепежных точек без дополнительной сверловки металла.
• Сварная конструкция исключает наличие резьбовых соединений в зоне передачи основных нагрузок, повышая надежность узла.

Монтаж

• Приложите седельный фланец FBP 41H к строительному основанию и разметьте точки крепления через пазы пластины.
• Просверлите отверстия и зафиксируйте фланец на основании с помощью подходящих анкеров.
• Вставьте монтажную шину FUS в седло фланца.
• Выровняйте профиль и зафиксируйте его в седле, используя канальные гайки и болты.

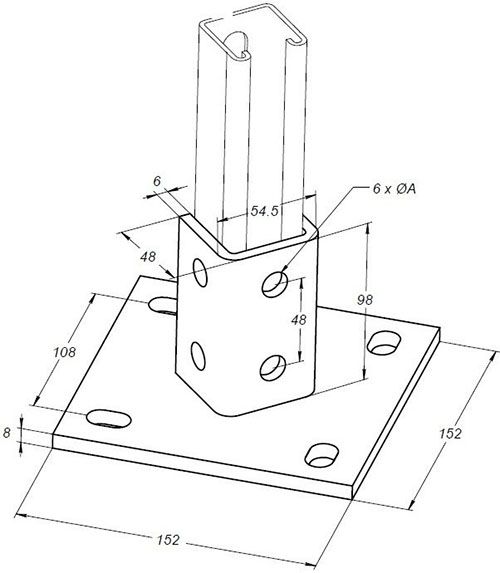

Размеры

Характеристики

• Бренд
  Fischer
• Единицы измерения
  шт
• Совместимость с профилем
  41х41 / 41х62 / 41х21
• Артикул
  550450
• Материал
  Горячий цинк (HDG)
