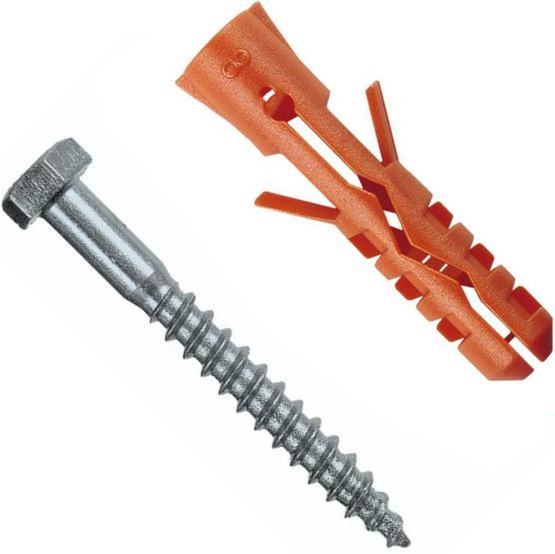

Дюбель с шурупом с шестигранной головкой SW Mungo MN-SS, полиамид
- Сделан из полиамида, устойчивого к различным воздействиям окружающей среды.
- В комплекте шуруп с шестигранной головкой SW.
- Предназначен для крепления кронштейнов, рам, профилей из металла, картин и других в меру тяжёлых предметов.
- Возможен монтаж в различные твёрдые основы: бетон, кирпич, камень.
- Бортик контролирует глубину установки.
- Подходит как для предварительного, так и для сквозного монтажа.
- М-образные зубцы на рабочей зоне дюбеля эффективно препятствуют его выпаданию.
руб.
/ штруб.
/ штруб.
/ штДюбель универсальный с шурупом с шестигранной головкой SW Mungo модели MN-SS изготовлен из полиамида и применяется для крепления кронштейнов, металлических профилей, и реек дверных и оконных рам, светильников, электроустановочных изделий, картин, в общестроительных работах. Имеет предохранитель, препятствующий преждевременному расклиниванию. От модели MQ-S отличается наличием М-образных зубцов, которые эффективно препятствуют его выпаданию.
Может быть установлен в основу из гипса, природного камня, бетона или газобетона, песчаника и кирпича (полнотелого или пустотелого). Предназначен как для предварительного монтажа (устанавливаться в материале основания на всю длину), так и сквозного, при котором часть дюбеля проходит через закрепляемую конструкцию. Шуруп, идущий в комплекте, выполнен из оцинкованной стали, его длина на 5-10 мм больше, чем длина дюбеля. Он рассчитан на ключ/головку SW.
Принцип работы дюбеля
Дюбель улучшает сцепление метиза с материалом за счёт своей сложной формы (стопорных зубцов, усиков и зигзагообразных прорезей) и за счёт того, что вкручиваясь в него, шуруп распирает его. Если диаметр просверленного отверстия не слишком велик (он должен быть равен диаметру дюбеля), использование такой технологии обеспечивает сооружение надёжной конструкции с высокой сопротивляемостью срыву.
Он состоит из 2-х частей: распорной (рабочей) части и так называемой полезной длины
- При прохождении метиза через распорную часть дюбеля она изменяет форму. В большинстве случаев втулка расширяется, обжимая стенки отверстия и тем самым, увеличивая силу трения. Именно эта часть изделия и обеспечивает формирование крепежа. И за счёт нее в момент крепления дюбель не прокручивается сам.
- Под полезной длиной имеется ввиду верхняя часть гильзы, которая при прохождении метиза форму не изменяет. Этот промежуток оказывается внутри прикрепляемого материала, где формировать прочное сцепление не нужно.
О производителе
Продукция швейцарской компании Mungo включает в себя дюбели, металлические анкеры, химические крепления, крепления для изоляции, буры и т.д. Она занимается анкерными технологиями более 40 лет. Изготовляемые товары проверяются и получают сертификаты SQS и IQNet. В Mungo происходит внутренний контроль качества, экспертиза оборудования и лабораторий - только это гарантирует безопасность и качество нашей продукции. Применение продукции Мунго гарантирует высокую надёжность креплений.
Материал
Полиамид PA6, из которого выполнен дюбель, также известный как конструкционный пластик, получают в процессе анионной полимеризации капролактама. По свойствам он схож с нейлоном, но твёрже его. Он обладает высокой прочностью и устойчивостью к электрохимической коррозии, к маслам, спиртам, углеводам, эфирам, кетонам, слабым кислотам и щелочам. Также полиамид в целом сохраняет свои свойства при различных температурах, однако его эластичность теряется при сильных морозах (ниже -20°C). Он способен выдерживать ударные нагрузки в той мере, в какой это требуется для забивания полиамидного дюбеля в отверстие. Следует учитывать гигроскопичность полиамида, при впитывании влаги из воздуха его вес может увеличиться до 108%.
Установка
1. Подготовка отверстия.
Сверление в пустотелом кирпиче и ячеистом бетоне должно быть безударным.
2. Забивание дюбеля.
3. Закручивание метиза.
Результат
Размеры
Артикул |
Диаметр дюбеля и бура (d0), мм |
Длина дюбеля (L), мм | Глубина отверстия, мм |
Допустимый диаметр шурупа (dS), мм |
Длина шурупа (LS), мм | Метрическая резьба шурупа | Сжатая зона бетона C20/25 Вырыв, кН | Полнотелый кирпич Вырыв, кН | Ячеистый бетон Вырыв, кН |
1380079 | 10 | 50 | 65 | 7 | 65 | M6 | 1,4 | 0,8 | 0,2 |
1380080 | 12 | 60 | 80 | 8 | 80 | M8 | 1,8 | 1,0 | 0,4 |
1380081 | 14 | 70 | 90 | 10 | 90 | M10 | 2,6 | 1,3 | 0,5 |
Характеристики
-
Бренд
-
Тип дюбеляДюбель пластиковый / Универсальный
-
Единицы измеренияшт
-
Метиз в комплектеДа
-
Материал дюбеляПолиамид
-
Форма манжетыПлоская
