Державка резца проходного прямого для наружного точения MTENN, угол в плане 60 градусов, нейтральная
Код товара: WN00235239
- Для наружного точения по металлу
- Направление обработки: нейтральное
- Угол в плане 60°
- Жесткая фиксация плаcтины за счет двойной системы крепления (М)
- Подходящие пластины: TN**1604**, TN**2204** (для 25х25 мм)
- Форма пластины: треугольная (T - 60°)
- Сечение державки: 16х16 мм, 20х20 мм, 25х25 мм
- Длина режущей кромки: 16 мм, 22 мм
- Длина общая: 100, 125, 150 мм
2338
руб.
1 шт
2634
руб.
1 шт
3213
руб.
1 шт
Державка нейтральная подрезная MTENN с углом в плане 60° предназначена для наружной токарной обработки металла: продольного и контурного точения. Используется совместно с треугольными пластинами (T) 60° - TN**1604** и TN**2204** (для 25х25 мм). Инструмент имеет двойную систему крепления типа M - прижим сверху и поджим за отверстие, что обеспечивает максимально жесткое крепление пластины.
Основные материалы для обработки:
- Сталь и стальное литье;
- Нержавеющая сталь;
- Чугун;
- Жаропрочные сплавы;
- Закаленные материалы.
Также, может дополнительно использоваться по цветному металлу.
Поставляется без пластины.

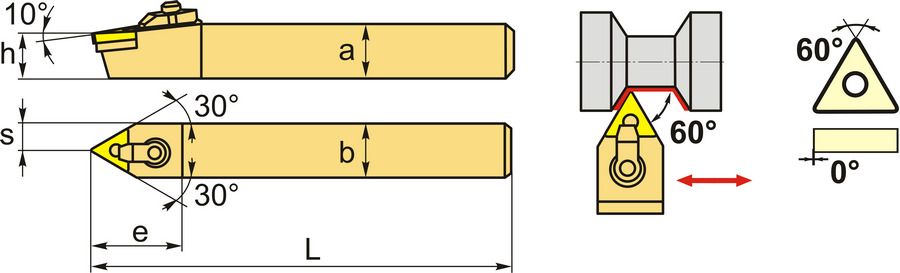

Схема
Размеры
| Код | Сечение: ширина (a) х толщина (b), мм | Общая длина, L (мм) | Размер e (мм) | Размер h (мм) | Размер s (мм) | Размер устанавливаемой пластины (длина режущей кромки) |
| MTENN1616H16 | 16х16 | 100 | 32 | 16 | 8 | 16 |
| MTENN2020K16 | 20х20 | 125 | 34 | 20 | 10 | 16 |
| MTENN2525M22 | 25х25 | 150 | 40 | 25 | 12,5 | 22 |
Техническая информация
| Вид точения | Наружное |
| Система крепления | М - прижим сверху и поджим за отверстие |
| Форма устанавливаемой пластины | T - треугольная 60° |
| Угол в плане | 60° |
| Задний угол пластины | 0° |
| Исполнение/направление обработки | Нейтральное |
| Подходящая пластина | TN**1604**, TN**2204** |
Характеристики
-
ИсполнениеНейтральное
-
Единицы измеренияшт
-
Штрих код
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
