Державка резца для наружного точения 25х25 мм MSBNL2525M12, угол в плане 75 градусов, левая

Код товара: WN00203451

4 фото

- +

Цена

3213 руб.

Для наружного точения конуса и продольного точения
Направление обработки: левое
Угол в плане 75°
Жесткая фиксация плаcтины за счет двойной системы крепления (М)
Подходящая пластина: SN**1204**
Форма пластины: квадратная (S - 90°)
Сечение державки: 25х25 мм
Длина режущей кромки: 12 мм
Длина общая: 150 мм

Подробнее

О товаре
Отзывы (0)

Державка левая 25х25 мм MSBNL2525M12 с углом в плане 75° предназначена для наружной токарной обработки металла - продольного точения и точения конуса. Используется совместно с квадратными негативными пластинами (форма S) - SN**1204**. Инструмент имеет двойную систему крепления типа M - прижим сверху и поджим за отверстие, что обеспечивает максимально жесткое крепление пластины.

Основные материалы для обработки:

Сталь и стальное литье;
Нержавеющая сталь;
Чугун;
Жаропрочные сплавы;
Закаленные материалы.

Также, может дополнительно использоваться по цветному металлу.

Поставляется без пластины.

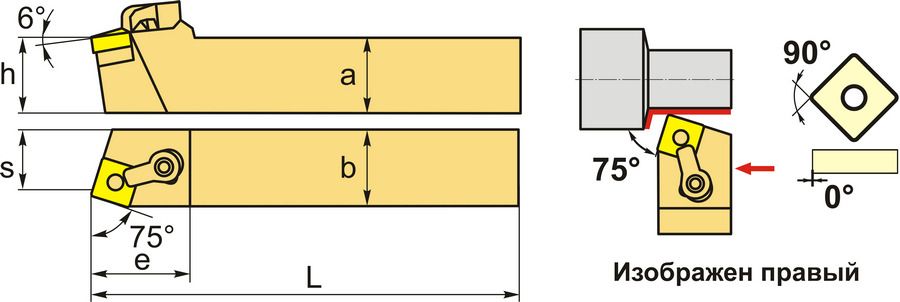

Схема

Державка резца подрезная для наружного точения MSBNL2525M12 - схема, чертеж

Размеры

Сечение: ширина (a) х толщина (b)	25х25 мм
Общая длина, L	150 мм
Размер e	32 мм
Размер h	25 мм
Размер s	22 мм
Размер устанавливаемой пластины (длина режущей кромки)	12 мм

Техническая информация

Вид точения	Наружное
Система крепления	М - прижим сверху и поджим за отверстие
Форма устанавливаемой пластины	S - квадрат 90°
Угол в плане	75°
Задний угол пластины	0°
Исполнение/направление обработки	Левое
Подходящая пластина	SN1204 (ISO обозначение)

Характеристики

Исполнение

Левое
Единицы измерения

шт
Вес (гр)

761
Артикул

3401041
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
