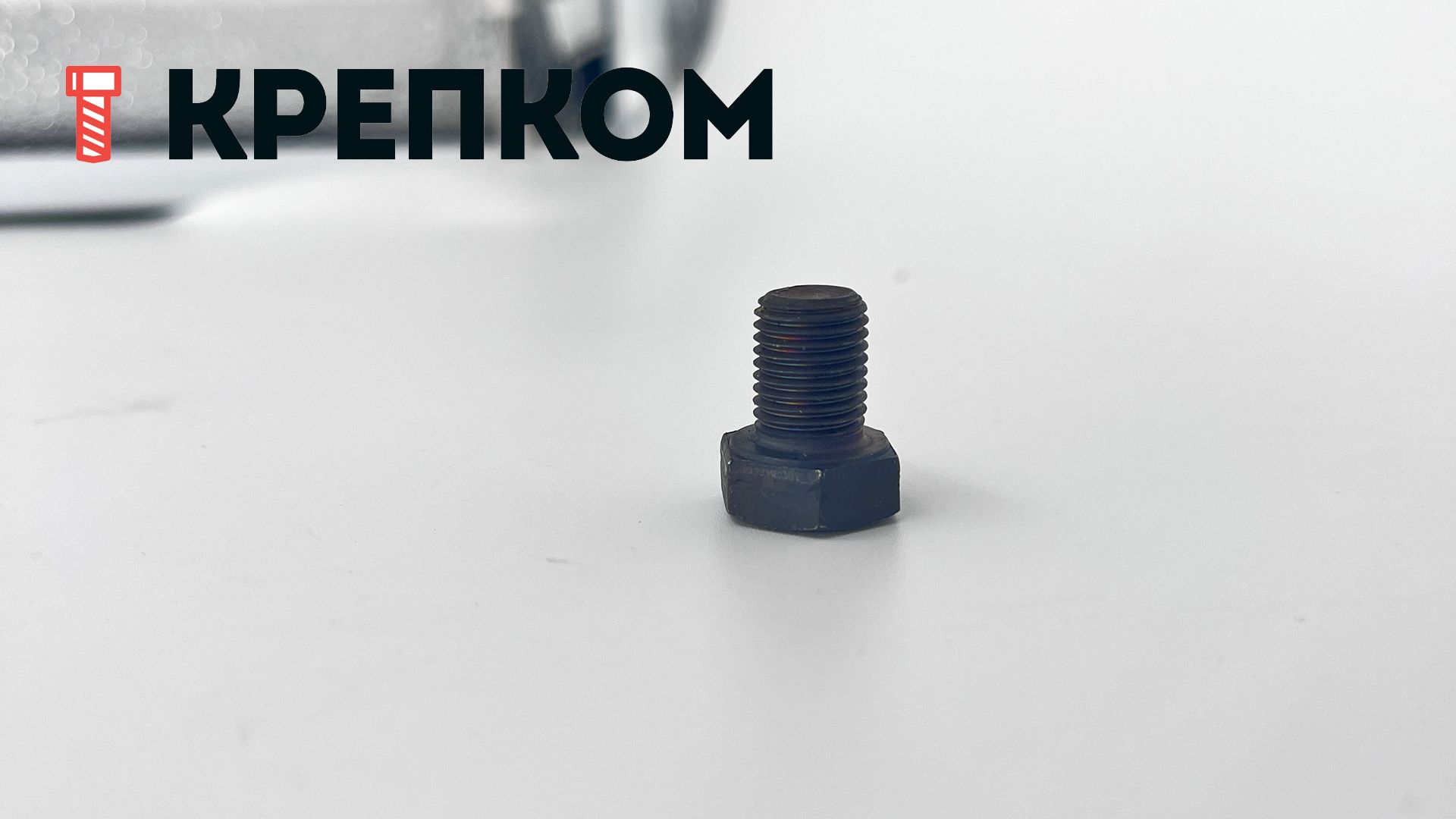

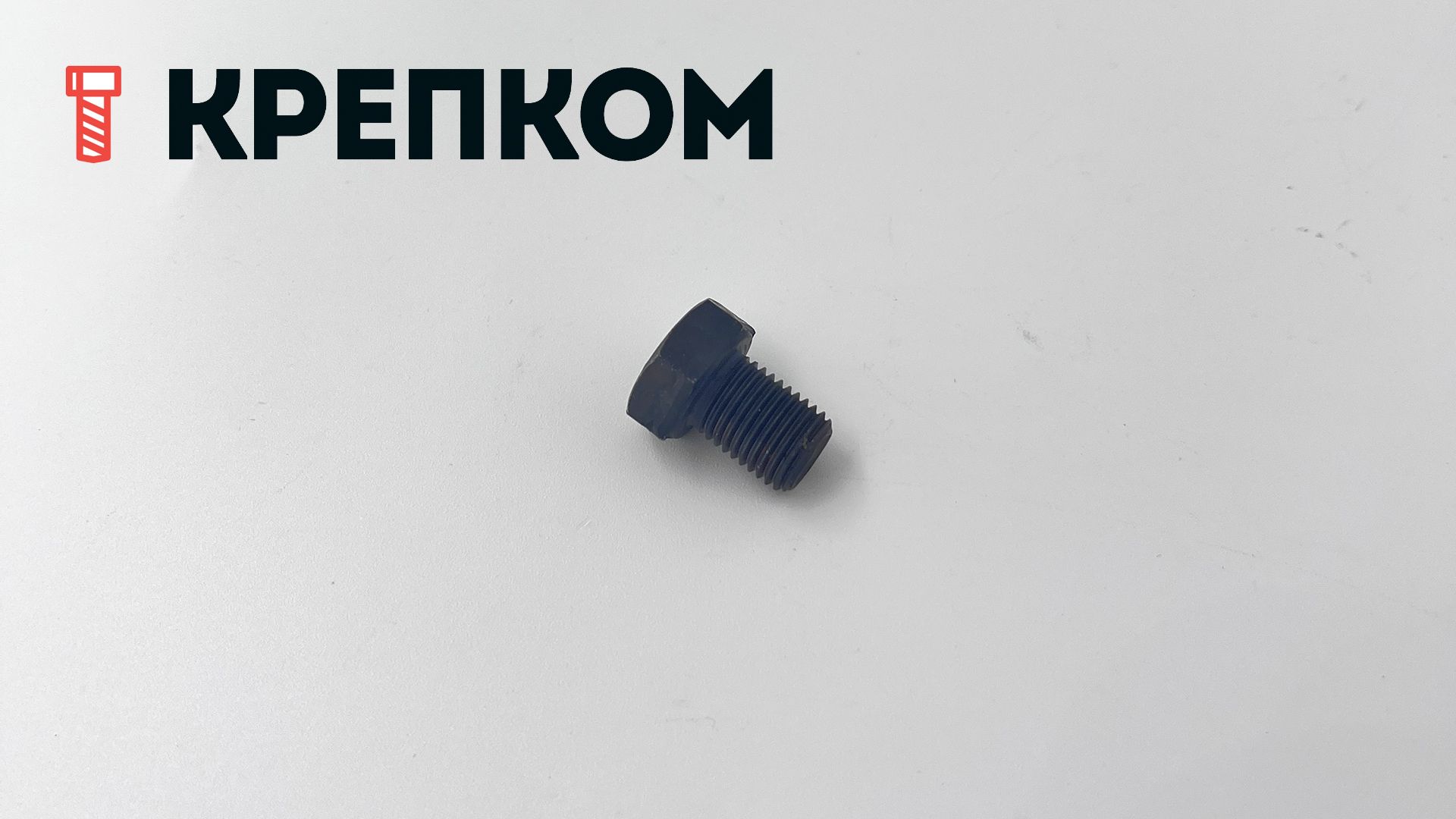

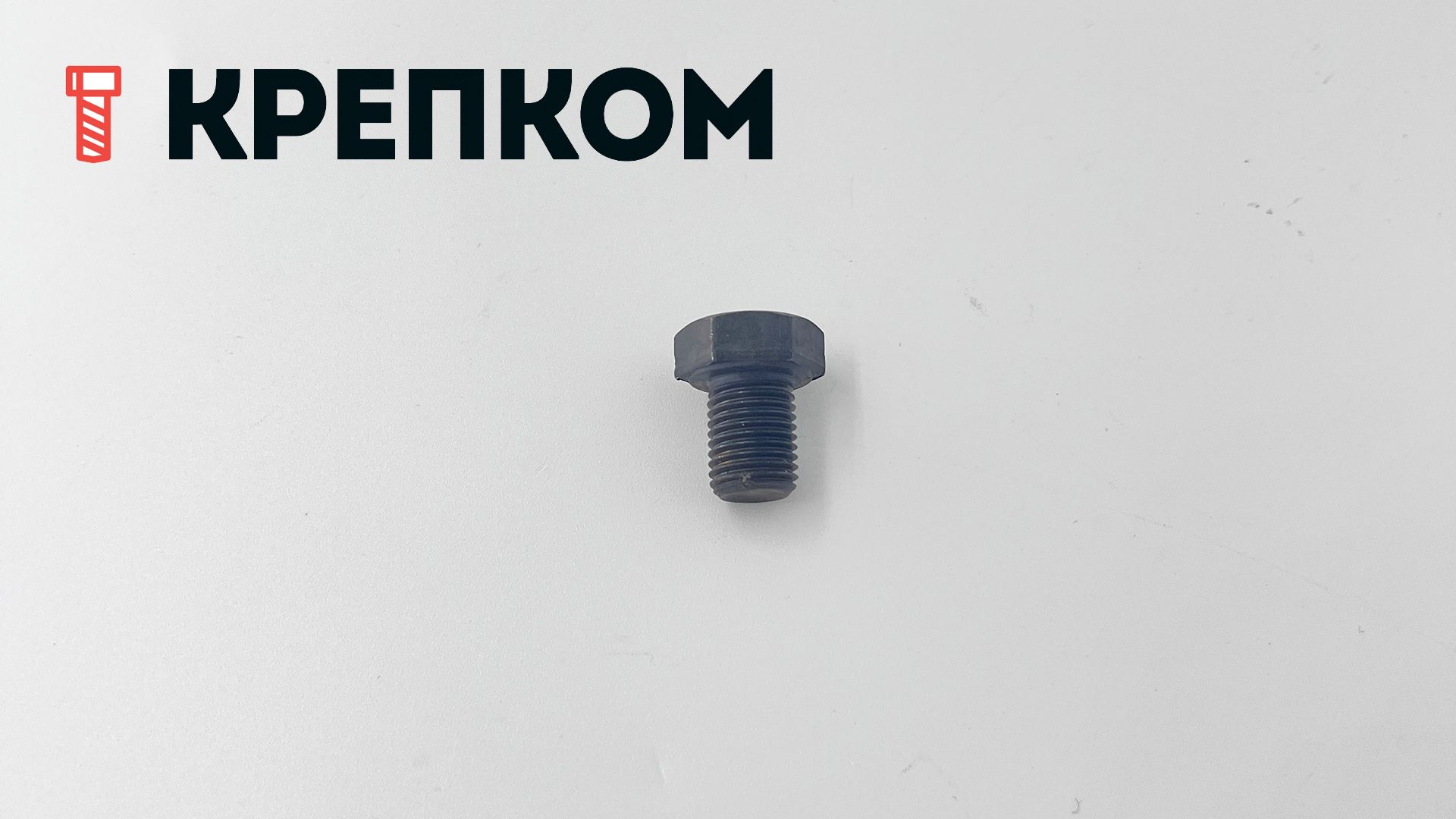

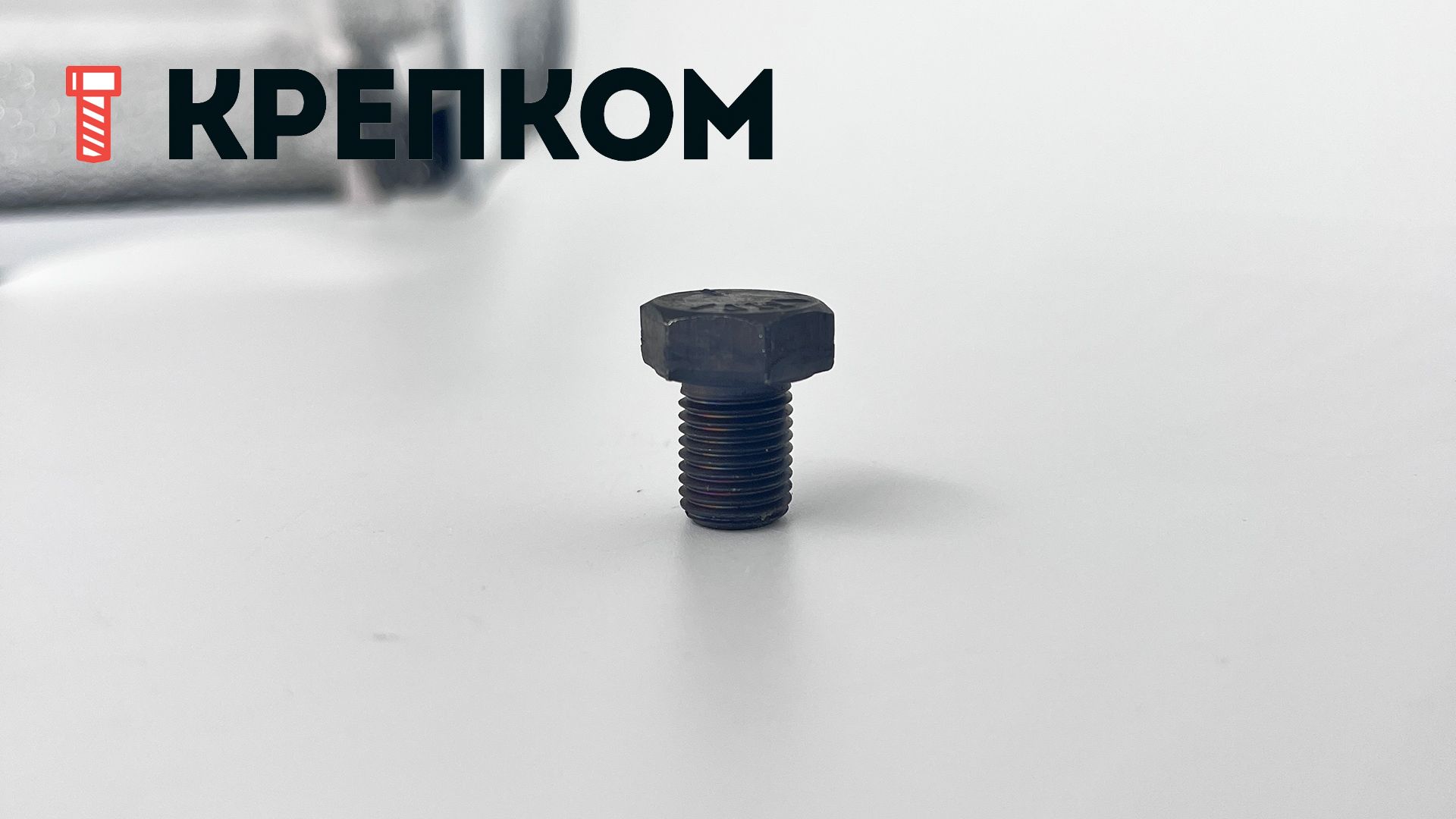

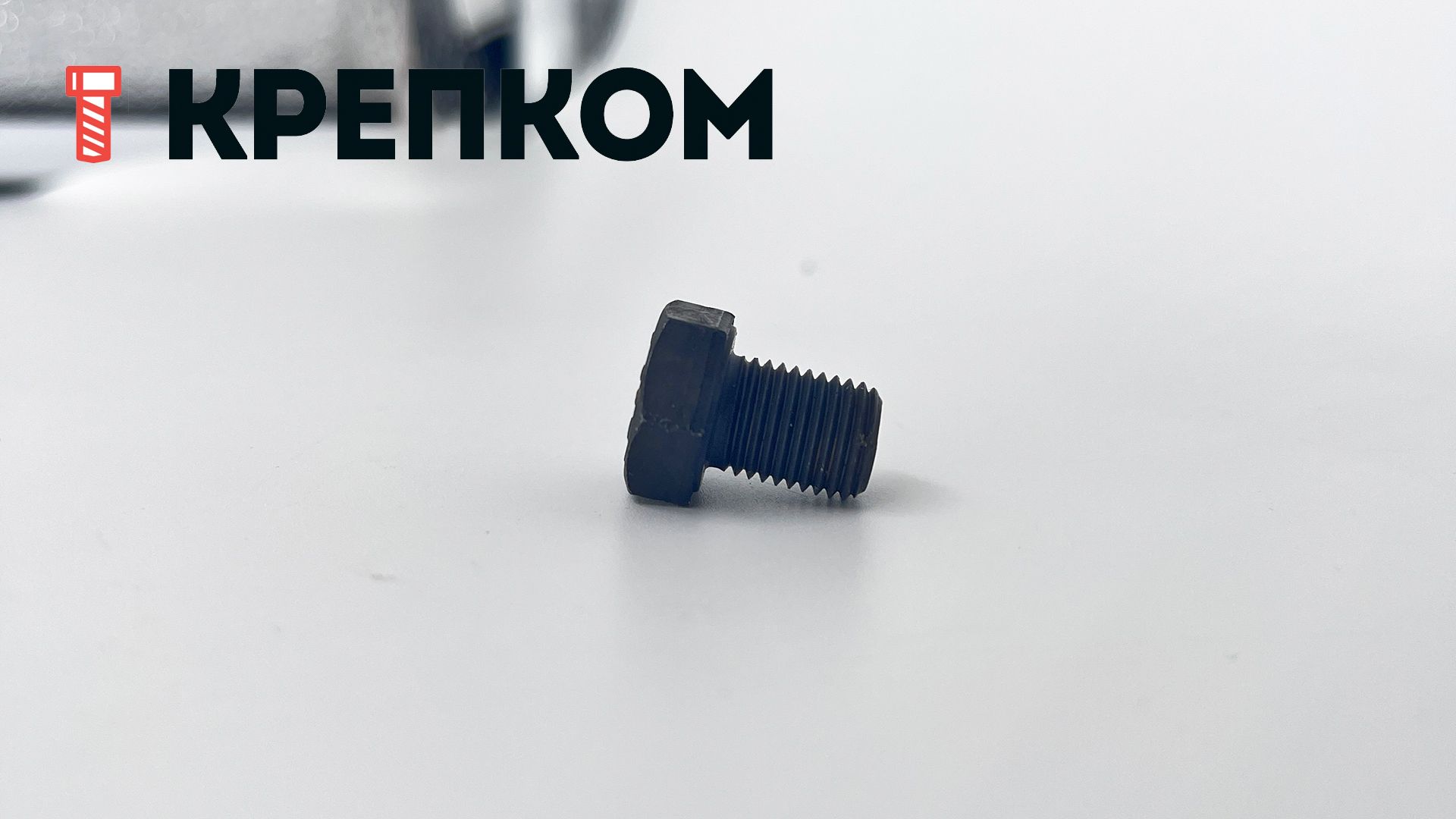

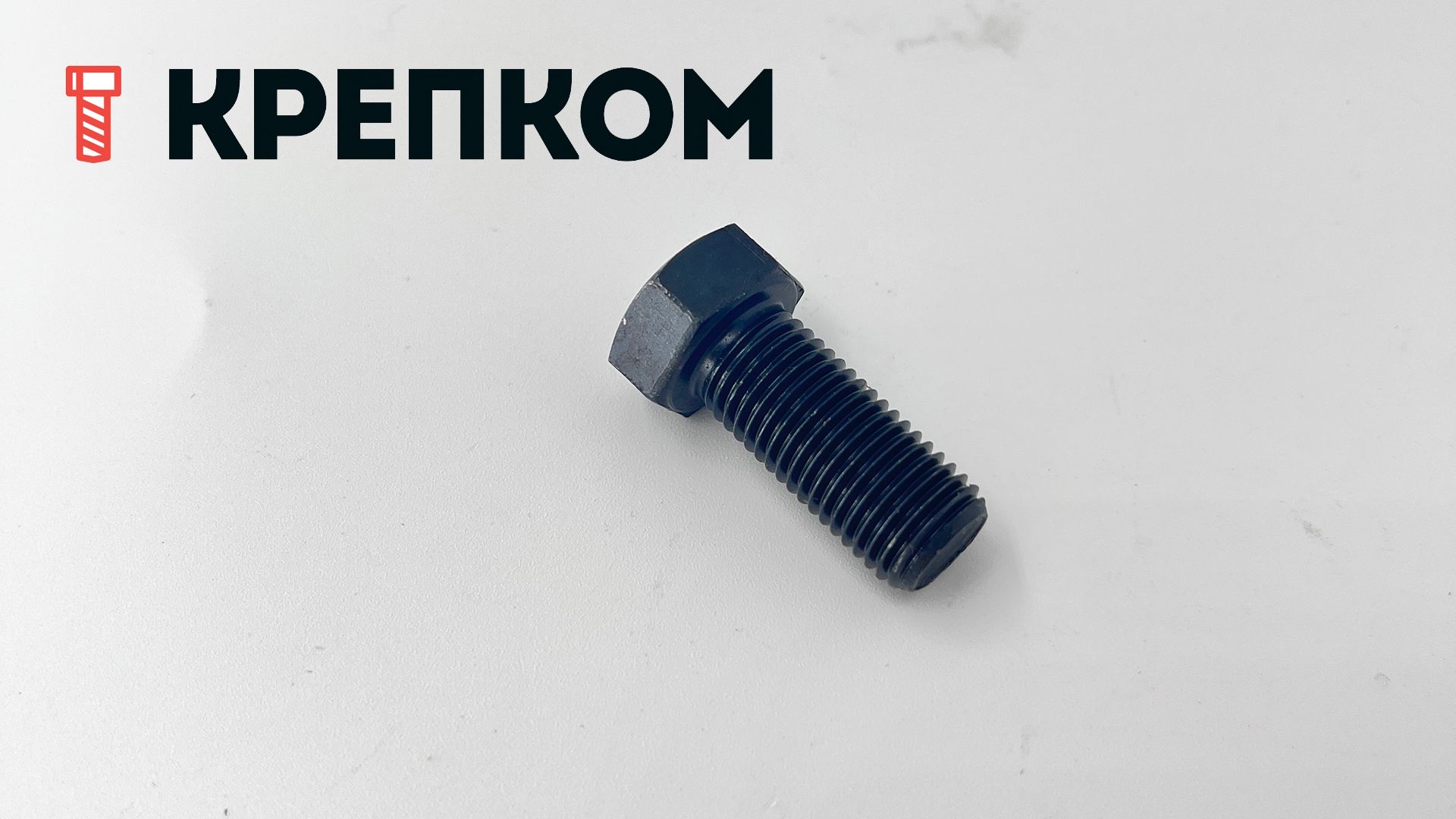

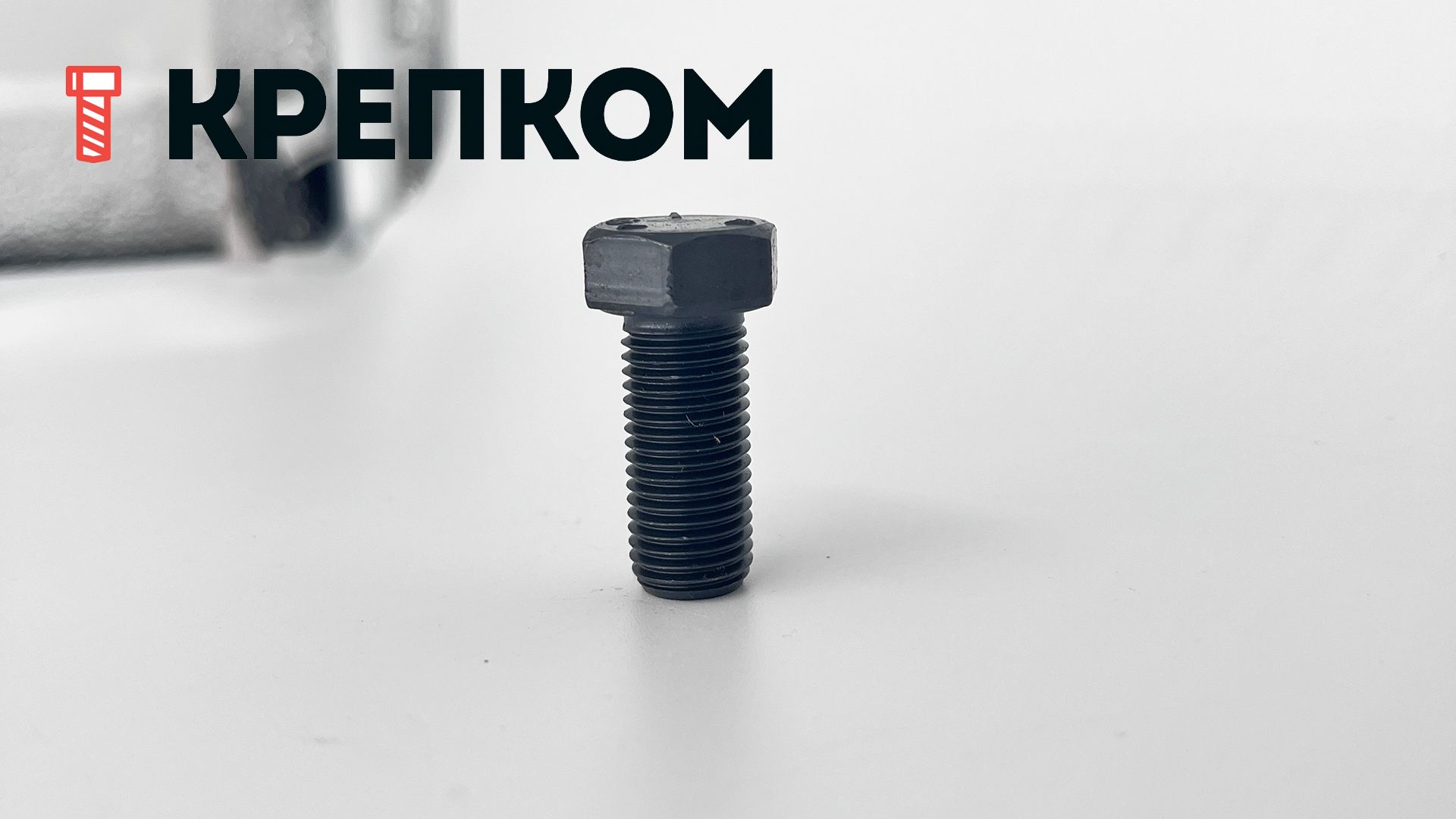

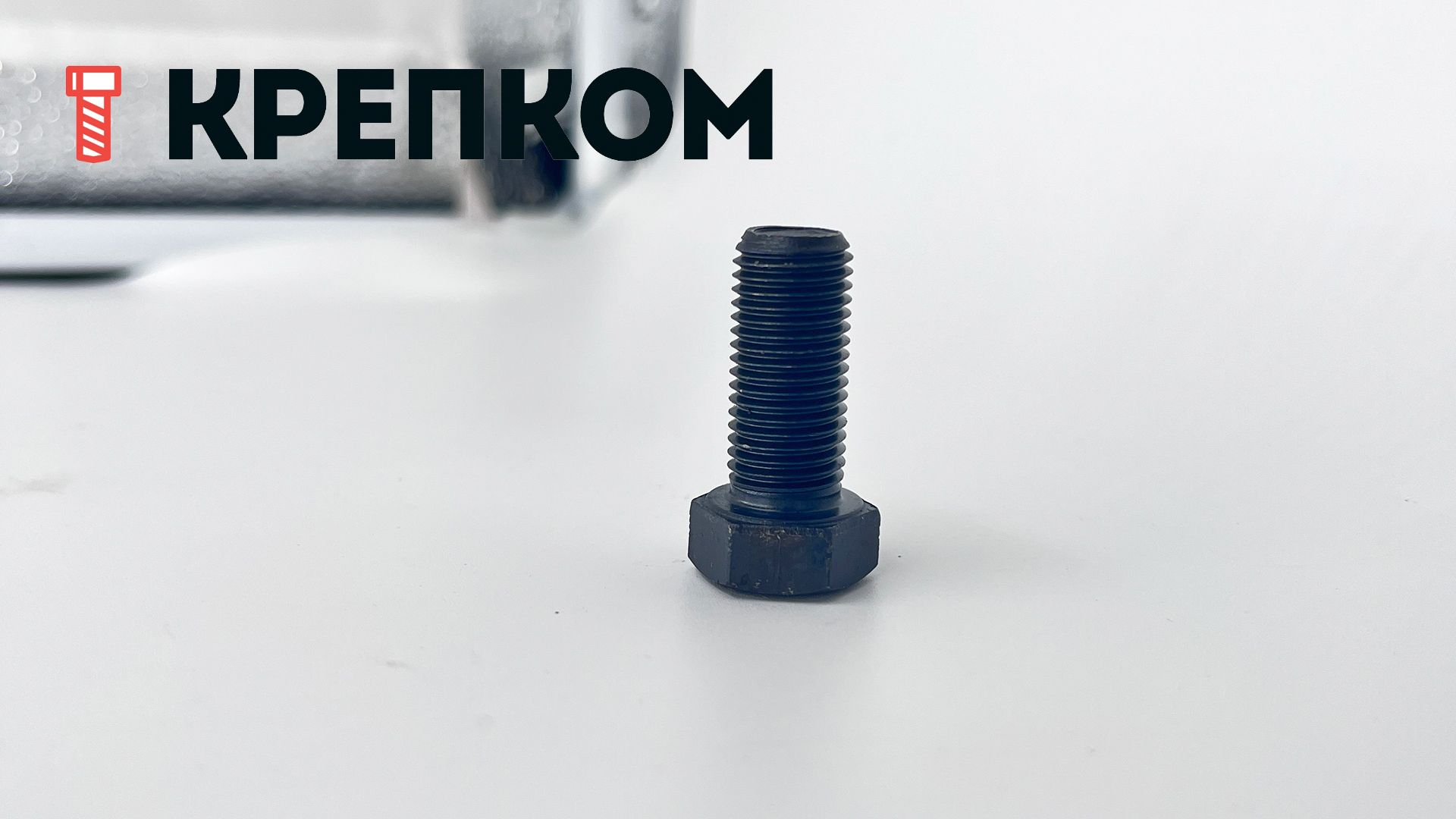

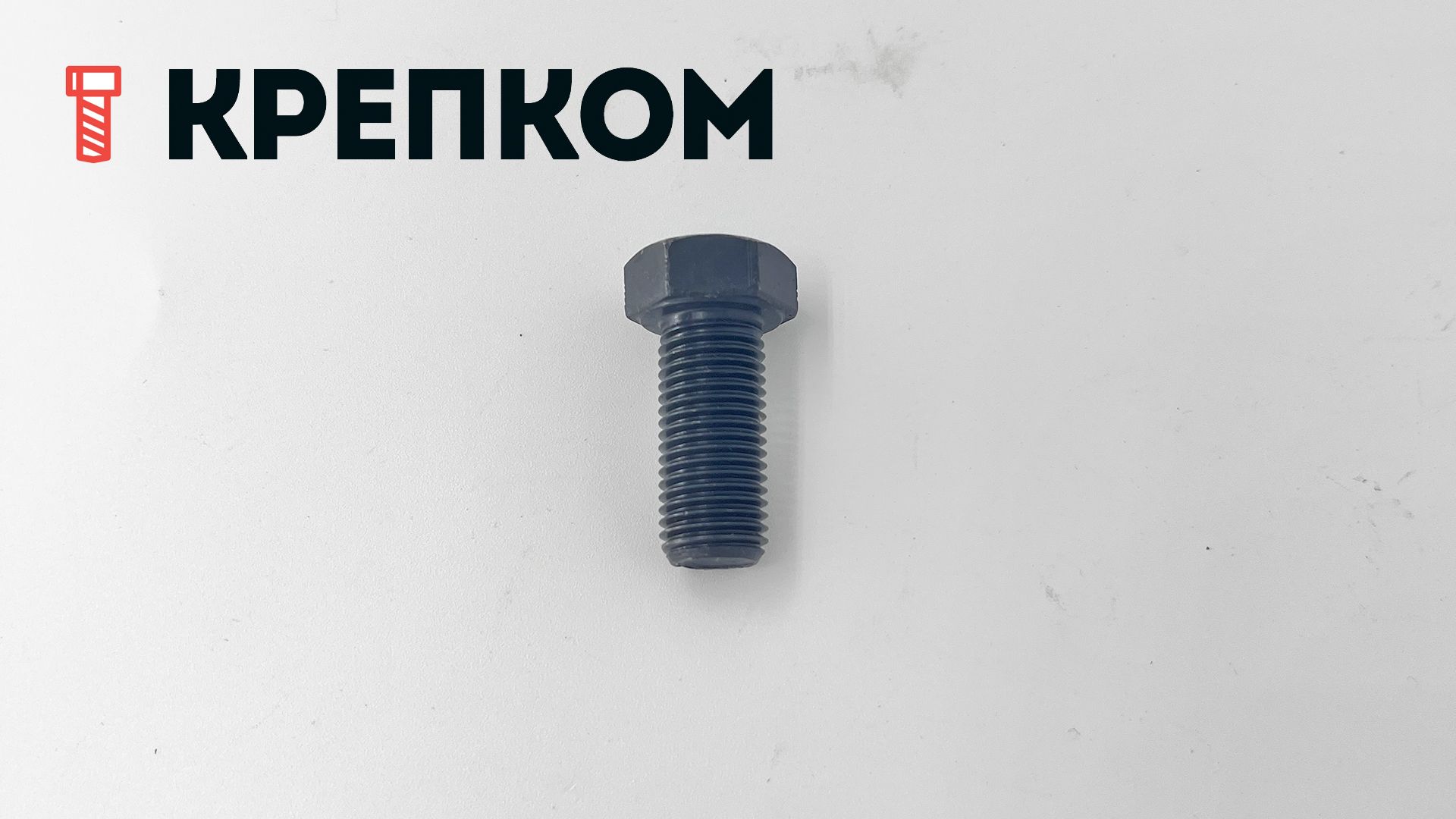

Болт дюймовый с полной резьбой DIN 961 UNF, класс прочности 8.8 (Grade 5), оксидированный
Код товара: WN00086517
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Тип крепежа: высокопрочный, дюймовый.
- Применяется в американском автомобилестроении, машиностроении и инструментальной промышленности.
- Стандарт: ASME B18.2.1 (аналог DIN 961).
- Резьба унифицированная мелкая UNF, угол при вершине 60° (ANSI/ASME B1.1)
- Большое число ниток на дюйм (шаг) повышает сопротивляемость ослаблению из-за вибрации и тряски.
- Внешний шестигранник для передачи крутящего момента при помощи ключей и торцевых головок дюймовой серии.
- Высококачественная углеродистая сталь, закаленная и отпущенная, черная оксидированная.
- Класс прочности: 8 или Grade 5 по SAE J429 (предельная нагрузка на растяжение 120.000 psi или 800 Н/мм²).
- Для использования с черными гайками 8 (Gr.5) и шайбами твердостью не менее 300 HV.
- Номинальный диаметр: от 1/4 до 1 1/2 дюйма
Вариации товара
Полезные материалы и статьи
Стандарт DIN 933 в PDF
Дюймовая резьба UNF, размеры
Как подобрать болт с дюймовой резьбой?
Как подобрать дюймовую гайку для болта?
Классы прочности дюймовых и метрических болтов
Технологии оксидирования (чернения) крепежа
Новинка - линейка-шаблон для определения резьбы дюймовых болтов, (видео)

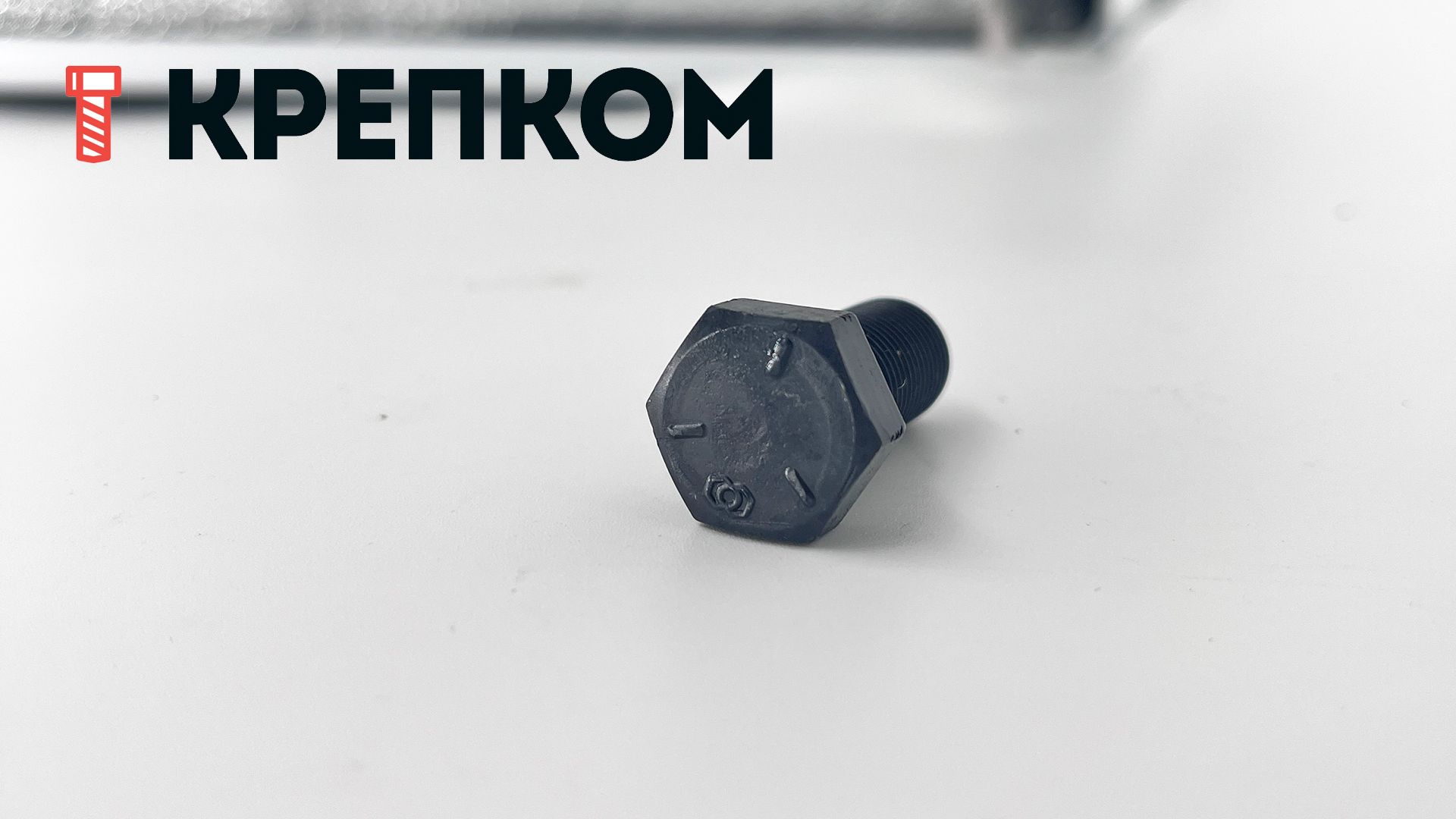

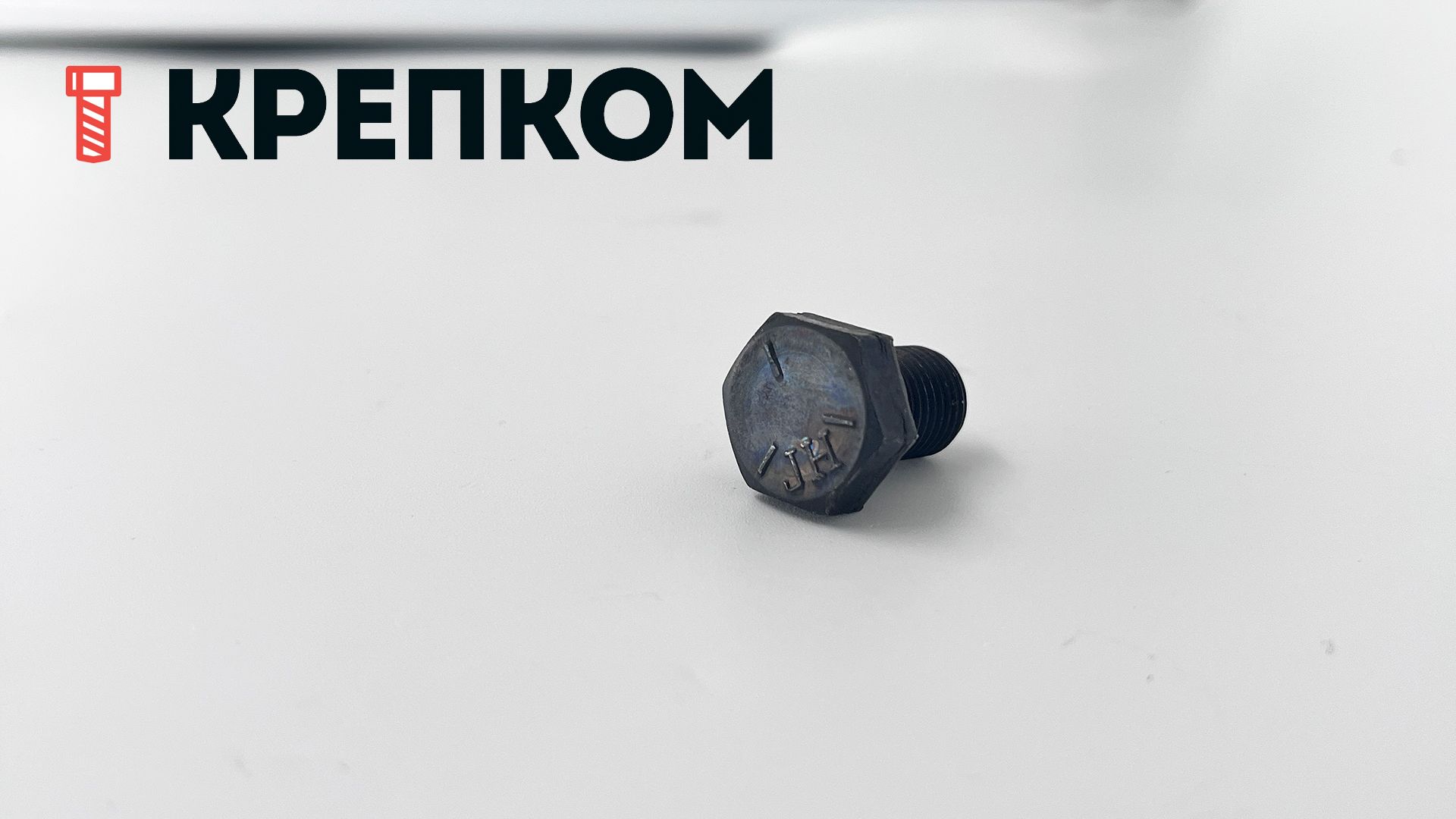

Маркировка класса прочности дюймовых болтов по SAE J429
Подбор дюймовых гаечных ключей, таблица
Код товара
Диаметр (дюймы)
Длина (дюймы)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (дюймы)
Длина (дюймы)
Наличие
Цена
Фасовка
Количество
Болт дюймовый UNF 1/4-28 х 1/2 (13 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
1/4
Длина (дюймы)
1/2
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
1/2
1/2
299
шт
42
руб.
1 шт
Болт дюймовый UNF 1/4-28 х 5/8 (16 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
1/4
Длина (дюймы)
5/8
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
5/8
5/8
177
шт
16
руб.
1 шт
Болт дюймовый UNF 1/4-28 х 3/4 (19 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
1/4
Длина (дюймы)
3/4
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
3/4
3/4
127
шт
19
руб.
1 шт
Болт дюймовый UNF 1/4-28 х 7/8 (22 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
1/4
Длина (дюймы)
7/8
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
7/8
7/8
185
шт
18
руб.
1 шт
Болт дюймовый UNF 1/4-28 х 1 (25 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
1/4
Длина (дюймы)
1
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
1
1
183
шт
33
руб.
1 шт
Болт дюймовый UNF 1/4-28 х 1 1/4 (32 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
1/4
Длина (дюймы)
1 1/4
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
1 1/4
1 1/4
Цена обновляется
1 шт
Болт дюймовый UNF 1/4-28 х 1 1/2 (38 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
1/4
Длина (дюймы)
1 1/2
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
1 1/2
1 1/2
Цена обновляется
1 шт
Болт дюймовый UNF 1/4-28 х 1 3/4 (44 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
1/4
Длина (дюймы)
1 3/4
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
1 3/4
1 3/4
Цена обновляется
1 шт
Болт дюймовый UNF 1/4-28 х 2 (51 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
1/4
Длина (дюймы)
2
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
2
2
Цена обновляется
1 шт
Болт дюймовый UNF 1/4-28 х 2 1/2 (64 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
1/4
Длина (дюймы)
2 1/2
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
2 1/2
2 1/2
Цена обновляется
1 шт
Болт дюймовый UNF 1/4-28 х 3 (76 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
1/4
Длина (дюймы)
3
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
3
3
Цена обновляется
1 шт
Болт дюймовый UNF 5/16-24 х 1/2 (13 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
5/16
Длина (дюймы)
1/2
Диаметр (дюймы)
5/16
5/16
Длина (дюймы)
1/2
1/2
375
шт
25
руб.
1 шт
Болт дюймовый UNF 5/16-24 х 5/8 (16 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
5/16
Длина (дюймы)
5/8
Диаметр (дюймы)
5/16
5/16
Длина (дюймы)
5/8
5/8
30
руб.
1 шт
Болт дюймовый UNF 5/16-24 х 3/4 (19 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
5/16
Длина (дюймы)
3/4
Диаметр (дюймы)
5/16
5/16
Длина (дюймы)
3/4
3/4
90
шт
31
руб.
1 шт
Болт дюймовый UNF 5/16-24 х 7/8 (22 мм) DIN 961, класс прочности 8.8 (Grade 5), сталь
Диаметр (дюймы)
5/16
Длина (дюймы)
7/8
Диаметр (дюймы)
5/16
5/16
Длина (дюймы)
7/8
7/8
35
шт
36
руб.
1 шт
Болт дюймовый UNF 5/16-24 х 1 (25 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
5/16
Длина (дюймы)
1
Диаметр (дюймы)
5/16
5/16
Длина (дюймы)
1
1
14
шт
43
руб.
1 шт
Болт дюймовый UNF 5/16-24 х 1 1/4 (32 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
5/16
Длина (дюймы)
1 1/4
Диаметр (дюймы)
5/16
5/16
Длина (дюймы)
1 1/4
1 1/4
Цена обновляется
1 шт
Болт дюймовый UNF 5/16-24 х 1 1/2 (38 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
5/16
Длина (дюймы)
1 1/2
Диаметр (дюймы)
5/16
5/16
Длина (дюймы)
1 1/2
1 1/2
Цена обновляется
1 шт
Болт дюймовый UNF 5/16-24 х 2 (51 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
5/16
Длина (дюймы)
2
Диаметр (дюймы)
5/16
5/16
Длина (дюймы)
2
2
Цена обновляется
1 шт
Болт дюймовый UNF 5/16-24 х 3 (76 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
5/16
Длина (дюймы)
3
Диаметр (дюймы)
5/16
5/16
Длина (дюймы)
3
3
Цена обновляется
1 шт
Болт дюймовый UNF 3/8-24 х 1/2 (13 мм) DIN 961, класс прочности 8.8 (Grade 5), оксидированный
Диаметр (дюймы)
3/8
Длина (дюймы)
1/2
Диаметр (дюймы)
3/8
3/8
Длина (дюймы)
1/2
1/2
191
шт
126
руб.
1 шт
Показать ещё
Болт дюймовый с полной мелкой резьбой UNF, без покрытия – высокопрочный крепежный элемент класса 8.8 (grade 5), имеющий шестигранную головку и дюймовую американскую резьбу с частым шагом по всей длине стержня. Применяется при сборке и ремонте автомобилей, техники, инструментов, оборудования преимущественно зарубежного производства. Соединение образует путем навинчивания гайки UNF, а при необходимости комплектуется плоскими шайбами. Он изготовлен из качественной стали, упрочнен термической обработкой и оксидирован, что придает ему характерный черный цвет.
Особенности
- Высокопрочный болт 8.8 рекомендован для использования в ответственных конструкциях и механизмах. Он имеет в 2 раза большую нагрузочную способность, чем его аналог общего назначения класса 4.8, а его резьбовая поверхность более устойчива к износу и смятию.
- Частый шаг витков делает соединение более устойчивым к самоотвинчиванию при воздействии сил вибрации, толчков и переменных нагрузок.
- Закаленный американский болт UNF с шестигранной головкой монтируется при помощи стандартного гаечного ключа дюймовой серии или динамометрического.
- Оксидирование защищает сталь от коррозии в условиях умеренной влажности, подходит для сред с низкой агрессивностью или при наличии дополнительной защиты (смазка, герметик).
Профиль американской резьбы UNF аналогичен профилю мелкой метрической (М), однако эти резьбы не являются взаимозаменяемыми.
Применение
- Машиностроение: двигатели, трансмиссии, подвески.
- Сборка автомобилей для рынков с дюймовой системой мер (США, Великобритания).
- Ремонт и сервис импортной техники и оборудования, изначально спроектированного под дюймовый крепеж с мелкой резьбой UNF.
Метрические аналоги:
- DIN 961 (М8х1 - М64х4)
- ISO 8676 (М8х1 - М64х4)
- ГОСТ 7798–70
- ГОСТ 7805–70
Размеры
| Диаметр резьбы, d | Количество ниток на дюйм, UNF | Размер под ключ, s | Расстояние между гранями, e | Высота головки, k |
| 1/4 | 28 | 7/16 | 1/2 | 5/32 |
| 5/16 | 24 | 1/2 | 9/16 | 13/64 |
| 3/8 | 24 | 9/16 | 41/64 | 15/64 |
| 7/16 | 20 | 5/8 | 45/64 | 9/32 |
| 1/2 | 20 | 3/4 |
55/64 |
5/16 |
| 9/16 | 18 | 13/16 | 59/64 | 23/64 |
| 5/8 | 18 | 15/16 | 1 1/16 | 25/64 |
| 3/4 | 16 | 1 1/8 | 1 9/32 | 15/32 |
| 7/8 | 14 | 1 5/16 | 1 31/64 | 35/64 |
| 1 | 12 | 1 1/2 | 1 45/64 | 39/64 |
| 1 1/8 |
12 |
1 11/16 | 1 29/32 | 11/16 |
| 1 1/4 |
12 |
1 7/8 | 2 7/64 | 25/32 |
| 1 3/8 |
12 |
2 1/16 | 2 21/64 | 27/32 |
| 1 1/2 |
12 |
2 1/4 | 2 17/32 | 1 5/16 |
все размеры указаны в дюймах
Характеристики
-
DIN961
-
ГОСТ7798–70, 7805–70
-
ISO8676
-
Единицы измеренияшт
-
Тип дюймовой резьбыUNF
-
Форма головкиШестигранная
-
Размер шага резьбыМелкий
-
Класс прочности8.8
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon head bolts with UNF thread up to head
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
