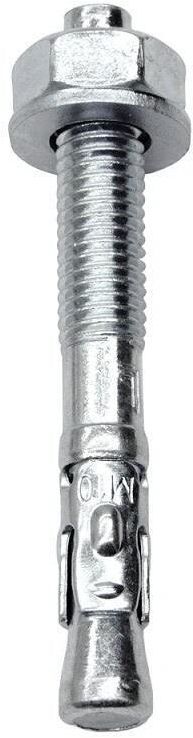

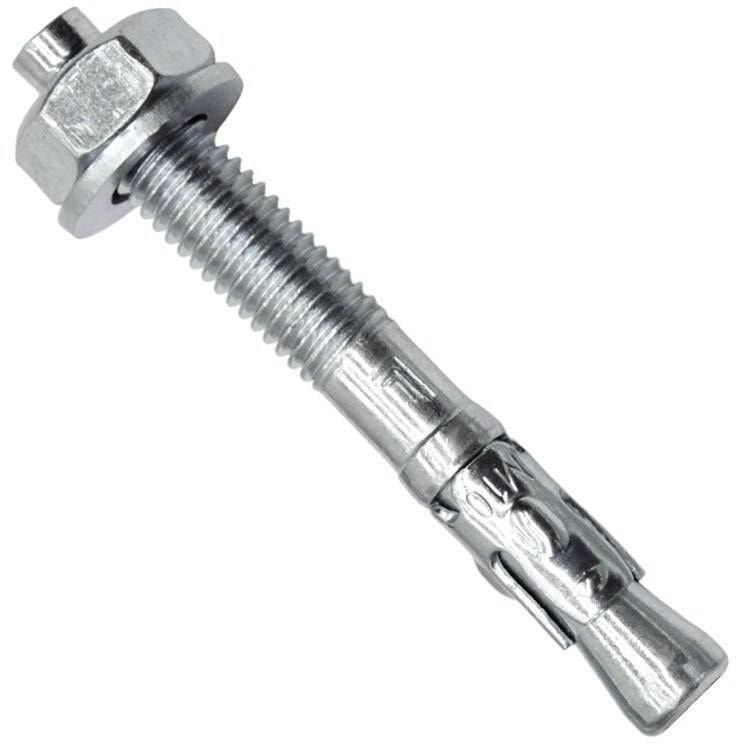

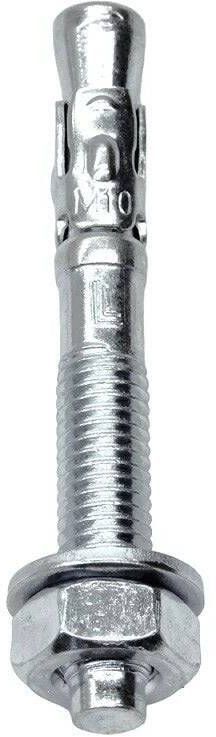

Анкер клиновой 6х40 STALMAX LAR 10003-023, оцинкованная сталь

Код товара: WN00309238

Сталь оцинкованная (гальваническое цинкование)

3 фото

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

10 руб.

7 / шт руб.

Ваш консультант Александр

7 (921) 090-38-10

Для использования в растянутой, сжатой зоне бетона и камне.
Предназначен для высоких нагрузок и ответственных креплений в монтажных и строительных работах.
Поставляется в собранном виде (с гайкой и шайбой) и готов к сквозному или предварительному монтажу.
Принцип работы: затягивание гайки приводит к расширению гильзы.
Высокая сила сцепления со стенками отверстия и несущая способность.
Изготовлен из углеродистой стали.
Цинкование защищает крепеж от негативного воздействия влаги и других слабоагрессивных коррозионных сред.
Диаметр: 6 мм.
Длина: 40 мм.

Подробнее

Полезные материалы и статьи

Особенности работы с клиновыми анкерами

Как вытащить анкерный болт из бетона

Нагрузки на клиновые, втулочные и забивные анкера

Как выбрать анкер по бетону - забивные, распорные, химические

Химические анкера против механических: плюсы и минусы

Оценка степени коррозионной стойкости металлических анкеров

Гальваническое цинкование металлов - преимущества покрытия

О товаре
Отзывы (0)

Оцинкованный клиновой анкер 6х40 мм STALMAX LAR 10003-023 - высокоэффективный способ монтажа тяжелого оборудования и каркасных конструкций из металла к бетонному или каменному основанию. Принцип его работы основан на силе трения и механического расклинивания. Состоит из шпильки и распорного узла в виде подвижной кольцевой многосегментной муфты с выступающими точками упора. В комплект входят шайба и гайка.

Материал

Анкер, гайка и шпилька выполнены из углеродистой стали. Защитное цинковое покрытие, позволяет использовать крепеж в промышленной среде в неагрессивных условиях.

Применение

Анкер клиновой с контролируемым моментом затяжки подходит для предустановки, сквозного и дистанционного монтажа в растянутой (требует дополнительных натурных испытаний на конкретном объекте) и сжатой зоне бетонного основания, каменной кладке. Анкер с гайкой применяется в случаях, когда требуется закрепить массивные объекты, такие как металлические конструкции, оборудование, инженерные коммуникации, навесные консоли, кронштейны, ограждения и перила к несущим основаниям.

Размеры

Анкер клиновой - схема, чертеж

Диаметр стержня, d_nom=d₀	6 мм
Длина, L	40 мм
Полезная длина, t_fix	5 мм
Глубина сверления	40 мм
Диаметр сверла	6 мм
Размер под ключ	SW10

Нагрузки

Средний показатель нагрузки на вырыв

4,99 кН

Порядок установки

В бетоне сверлится отверстие, равное анкеру по диаметру и превосходящее его по длине на 10 - 15 мм.
Отверстие прочищается и продувается пыль и мелкие частицы из отверстия с помощью щетки, пылесоса или сжатого воздуха
Анкер (шпилька с конусным наконечником и клиновой втулкой) вставляется в отверстие и забивается молотком до упора гайки.
Гайка затягивается динамометрическим ключом (для контроля усилия, указанного производителем. При этом шпилька стремится вверх, в результате чего конусный наконечник входит в клиновую втулку, заставляя её расширяться и плотно вжиматься в стенки бетонного отверстия. Тогда происходит заклинивание механизма и раскрытие хвостовика.

Анкер гайка клиновой SORMAT S-KAK - монтаж

Подходит как для сквозного (через деталь), так и для слепого монтажа, когда гайка, установившая анкер, временно снимается, на шпильку устанавливается деталь, после чего гайка накручивается заново. Также предусмотрена возможность дистанционного монтажа, для чего гайка предварительно опускается вниз к муфте, освобождая часть длины шпильки.

Характеристики

Тип анкера

Клиновой
Единицы измерения

шт
Вес (г)

10
Назначение анкера

Бетон, Камень
Артикул

10003-023
Материал

Оцинкованная сталь
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой

Отзывов пока нет
