Ситуация, когда насос падает в скважину из-за обрыва троса, — одна из самых частых и дорогостоящих аварий. Подъем упавшего оборудования требует привлечения спецтехники, а иногда приводит к необходимости бурить новую скважину. При этом многие владельцы загородных домов ошибочно используют для подвеса насоса обычные веревки, стропы или даже электрический кабель, что неизбежно приводит к поломкам.
Страховочный трос — это единственная нить, которая спасает ваш скважинный насос от падения. На нем нельзя экономить, и ставить его «на глазок» — преступление против собственного кошелька. В этой статье мы разберем, из какого материала должен быть трос, как рассчитать нагрузку и как правильно закрепить насос, чтобы он прослужил 10+ лет без аварий.
Зачем нужен трос и какую нагрузку он несет?
Многие думают, что трос для скважины нужен просто чтобы «удерживать насос, пока он не работает». На самом деле он работает в экстремальных условиях.
- Статическая нагрузка: трос держит не только вес самого насоса (это всего 5-12 кг), но и вес воды внутри него, а также вес столба воды в напорной трубе и вес кабеля.
- Динамическая нагрузка: это самое коварное. При пуске насоса возникают вибрации и гидроудары. А зимой, если труба промерзает и грунт «пучится», земля может потянуть обсадную трубу и насос вверх.
Формула расчета нагрузки
Суммарная нагрузка на трос складывается из следующих компонентов:
|
Вес насоса + Вес воды с трубой + Вес кабеля + Вес самого троса + 30% запас
|
Вес воды в трубе — часто недооцениваемый фактор. Один погонный метр трубы диаметром 32 мм содержит примерно 0,8 литра воды, что добавляет около 0,8 кг на каждый метр глубины. Для скважины глубиной 50 метров это уже 40 кг дополнительной нагрузки только за счет воды.

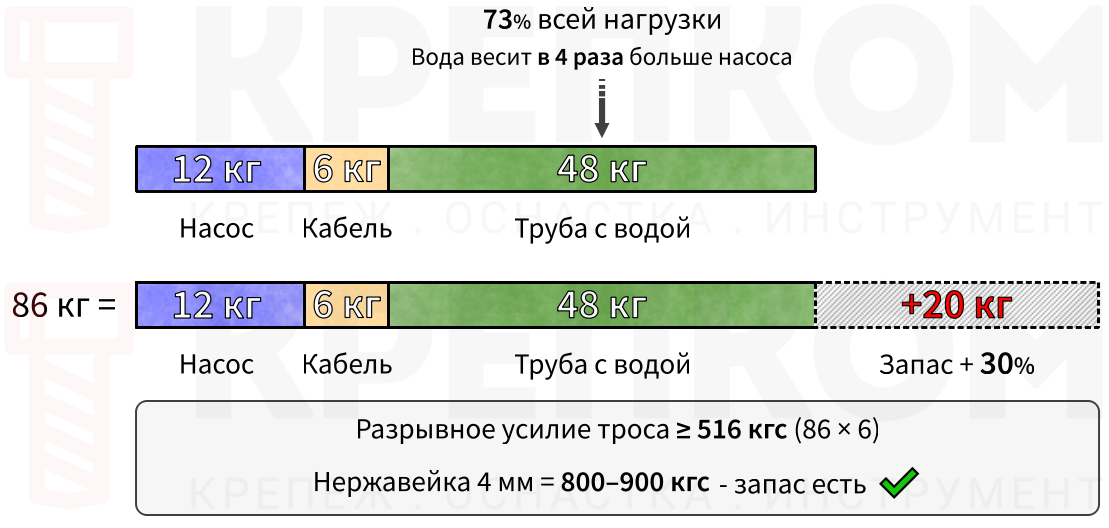

Пример расчета нагрузки
Для скважины глубиной 40 метров с насосом весом 12 кг, трубой ПНД 32 мм (вес 1 м трубы с водой — около 1,2 кг), кабелем 3×1,5 мм² (вес около 0,15 кг/м):
- Насос: 12 кг
- Труба с водой: 40 × 1,2 = 48 кг
- Кабель: 40 × 0,15 = 6 кг
- Сумма: 66 кг
- С запасом 30%: 66 × 1,3 = 86 кг
Разрывное усилие троса должно быть не менее 86 × 6 = 516 кгс. Стальной нержавеющий трос диаметром 4 мм имеет разрывное усилие порядка 800–900 кгс, что дает достаточный запас.
Важно! Запас по разрывной нагрузке нужен для момента, когда грунт или ил «закусят» насос, и чтобы его «расходить» и спасти, трос должен выдержать рывок, в разы превышающий обычный вес сборки.
Как подобрать диаметр и длину?
- Диаметр: стандарт для бытовых 3- и 4-дюймовых насосов при глубине подвеса до 50 метров — от 4 до 6 мм. Точный диаметр всегда указан в паспорте скважинного насоса в разделе «Монтаж». Не берите тоньше!
- Длина: глубина погружения + запас на вывод над оголовком скважины (обычно +1,5 – 2 метра) + запас на сам узел крепления (около 0,5 м).
- Лайфхак: покупайте трос с запасом по длине (на 3-4 метра больше расчетного). Если через 5 лет скважина заилится, вы сможете немного приподнять или опустить насос, не покупая новый кусок троса.
Важно! Для погружного насоса нужен именно гибкий многопрядный трос (7×7, 7×19). Он и в зажиме сидит плотно, и мягко ложится в проушину насоса, не перетирая ее.
Полезная информация в статье: «Виды стальных канатов и их классификация»
Из чего делают тросы: плюсы и минусы материалов
Выбор материала зависит от глубины скважины и качества воды. Рассмотрим три основных варианта.
1. Оцинкованная сталь
- Плюсы: дешево, очень высокая прочность на разрыв.
- Минусы: цинковое покрытие со временем стирается (особенно в местах трения). Сталь начинает ржаветь, окислы попадают в питьевую воду, а сам трос теряет прочность.
- Вердикт: не рекомендуется для скважин на питьевую воду.

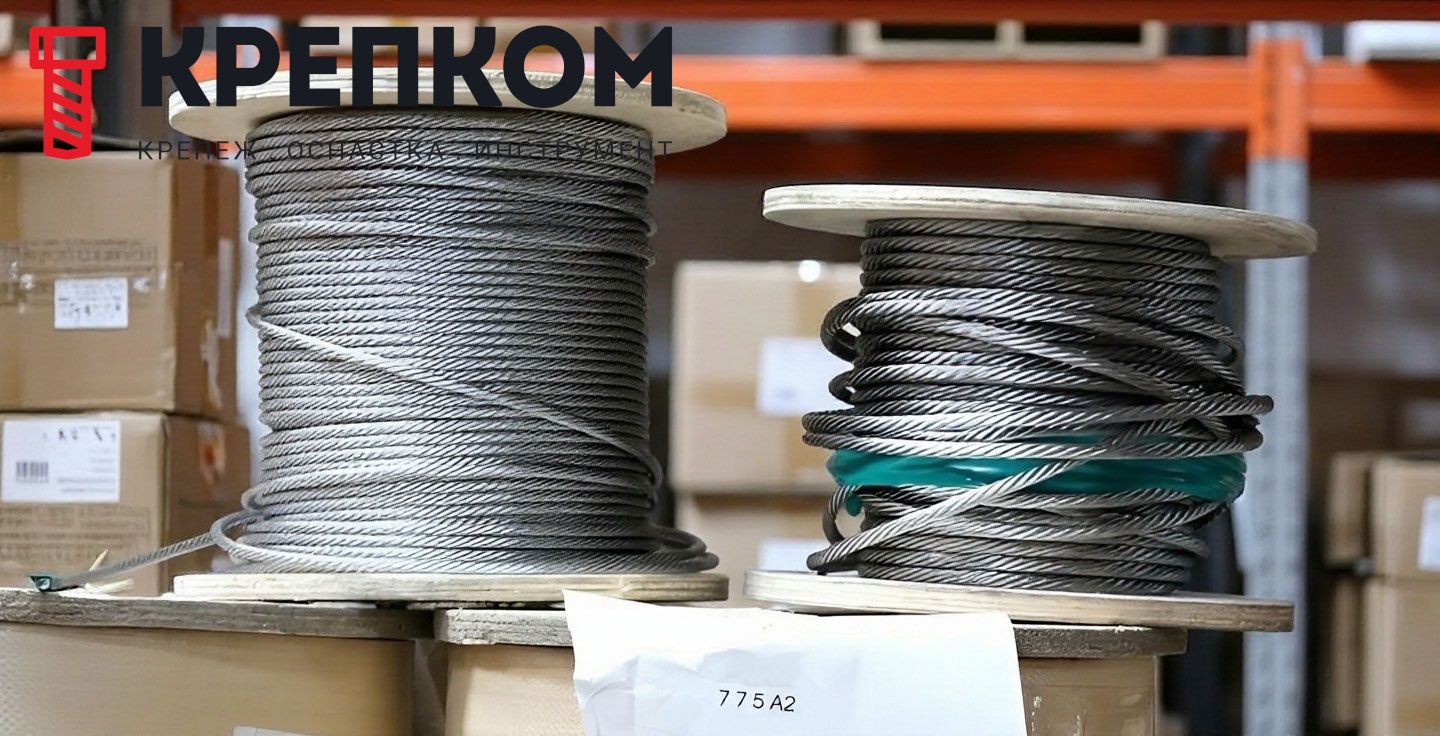

2. Нержавеющая сталь (AISI 304 / 316)
- Плюсы: долговечность, абсолютная экологичность, не ржавеет даже в агрессивных средах, не боится высоких и низких температур.
- Минусы: высокая цена. Трос жесткий — на нем невозможно завязать надежный узел, используются только специальные зажимы.
- Вердикт: золотой стандарт для глубоких артезианских скважин (от 30 метров).

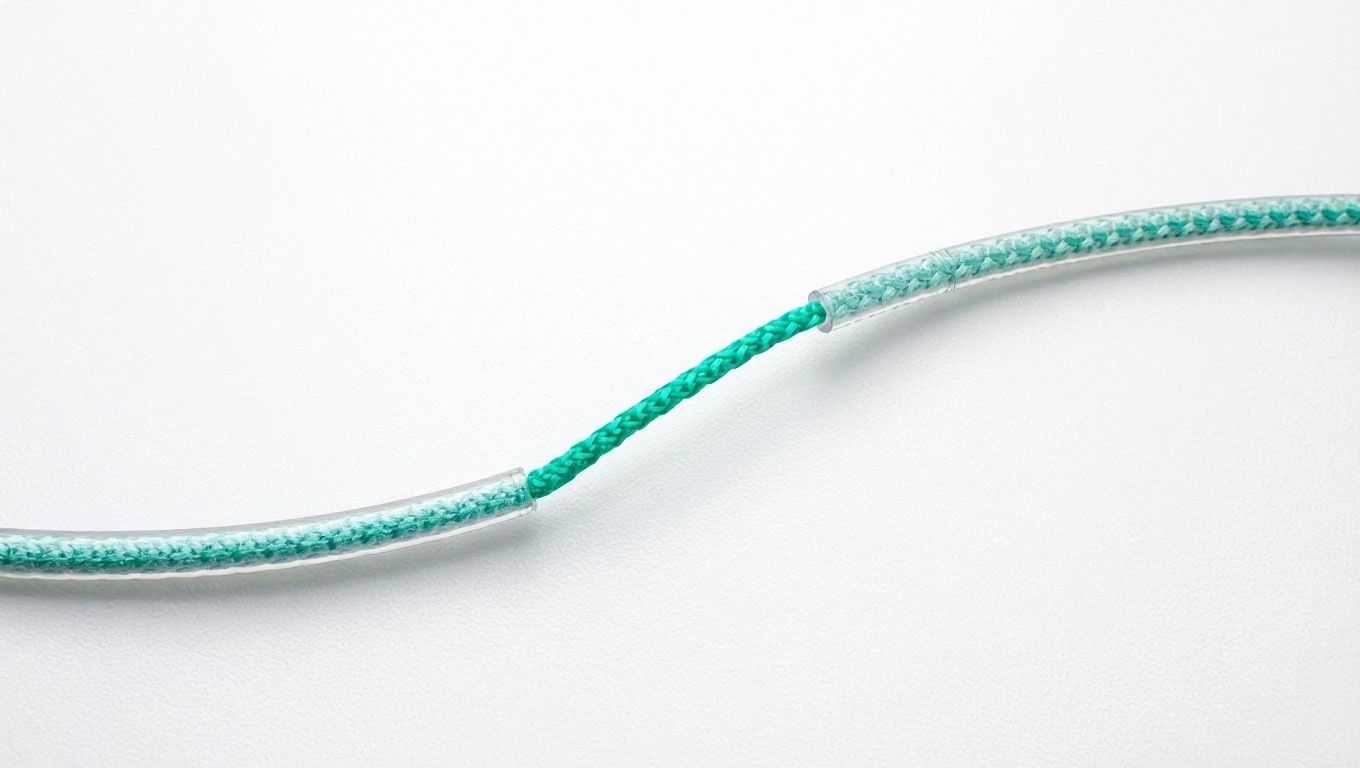

3. Синтетические тросы (капроновый, полипропиленовый в оплетке)
- Плюсы: легкие, не тонут, абсолютно не ржавеют, легко вяжутся в узлы. Гибкие, не травмируют корпус насоса при трении.
- Минусы: боятся ультрафиолета (если участок каната остается над землей), боятся высоких температур (если насос работает «на сухую» и перегревается), склонен к растяжению под нагрузкой.
- Вердикт: отличный выбор для неглубоких скважин (до 30 метров). Для использования в скважине подходит только специальный шнур с сердечником, а не бытовой капроновый шпагат.
Больше информации в статье: «Как выбрать канат: сравнительная таблица материалов, как рассчитать нагрузку, рекомендации по выбору диаметра»

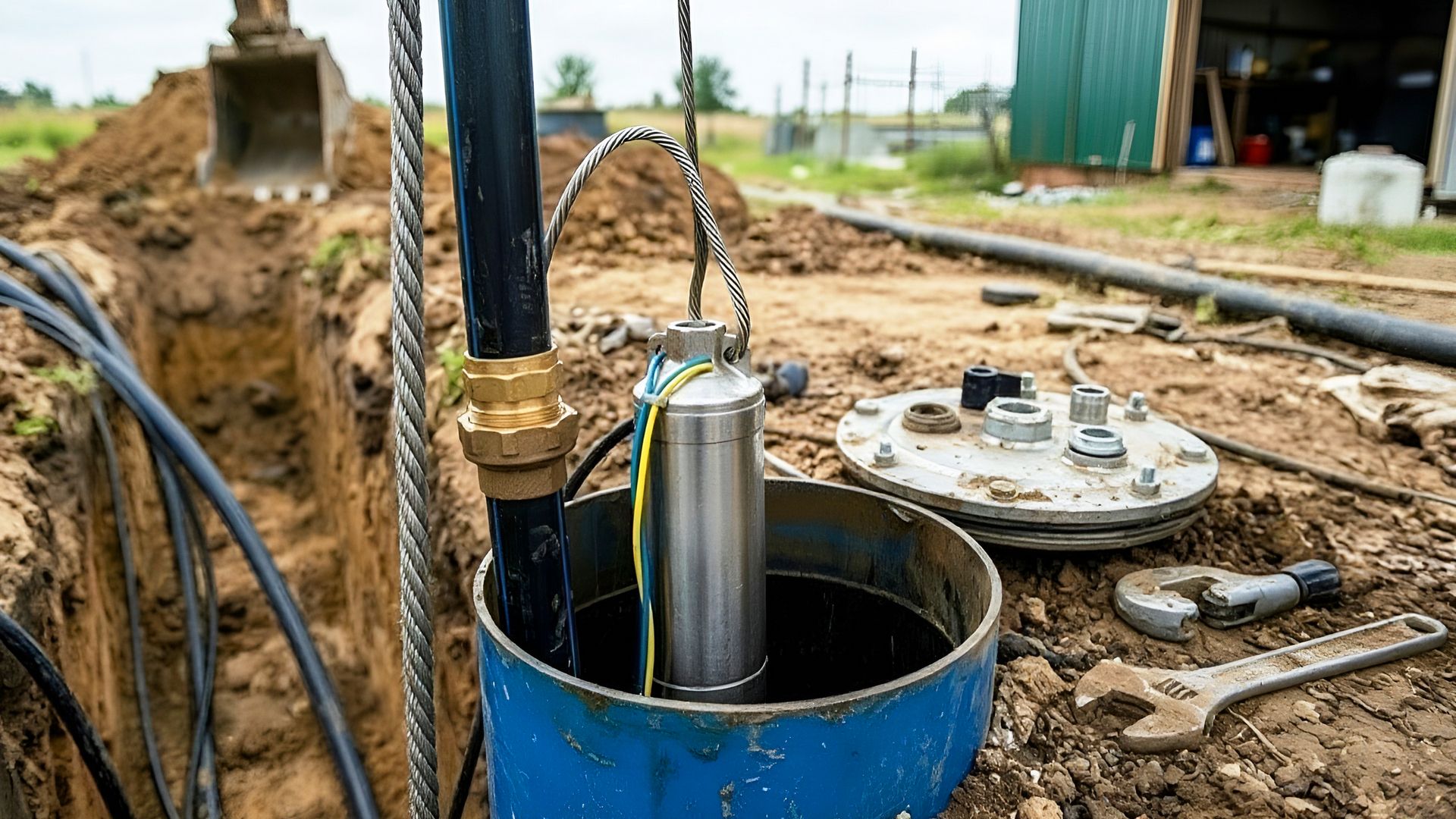

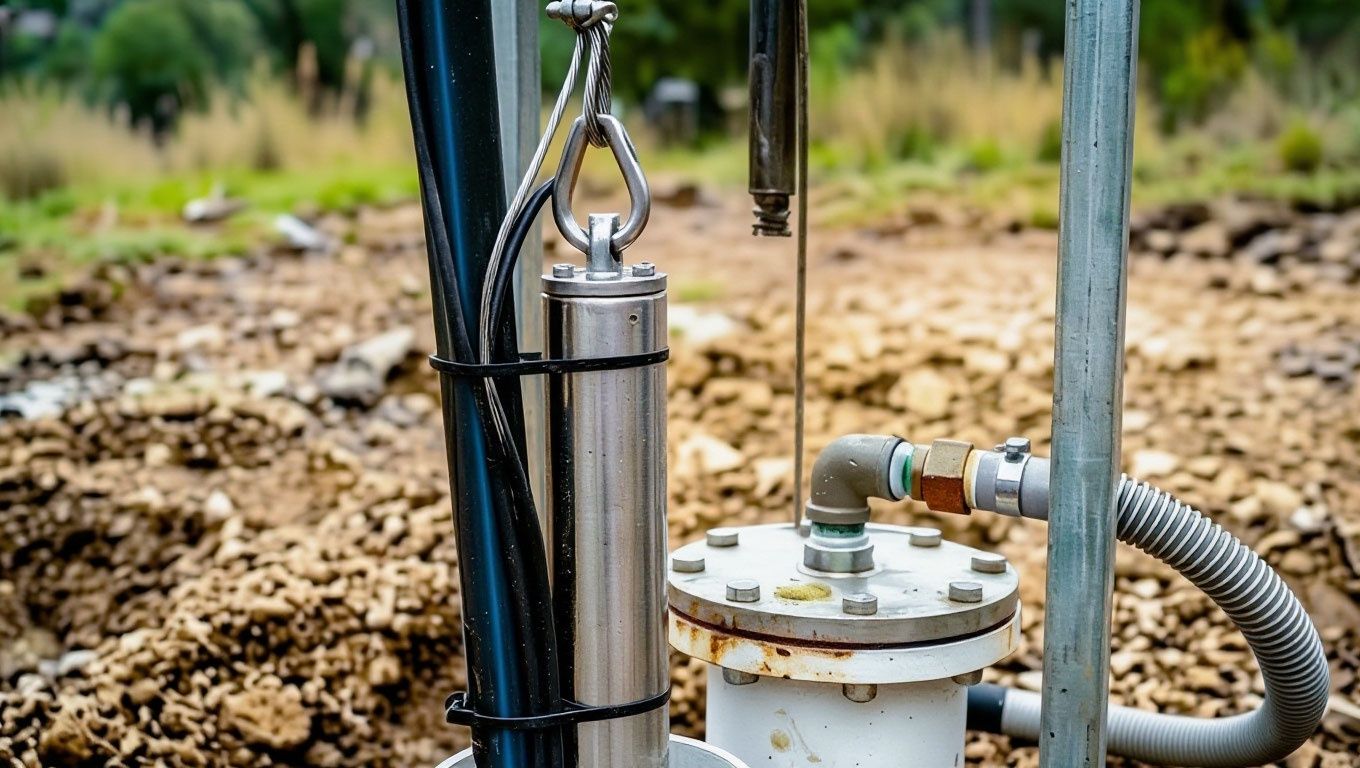

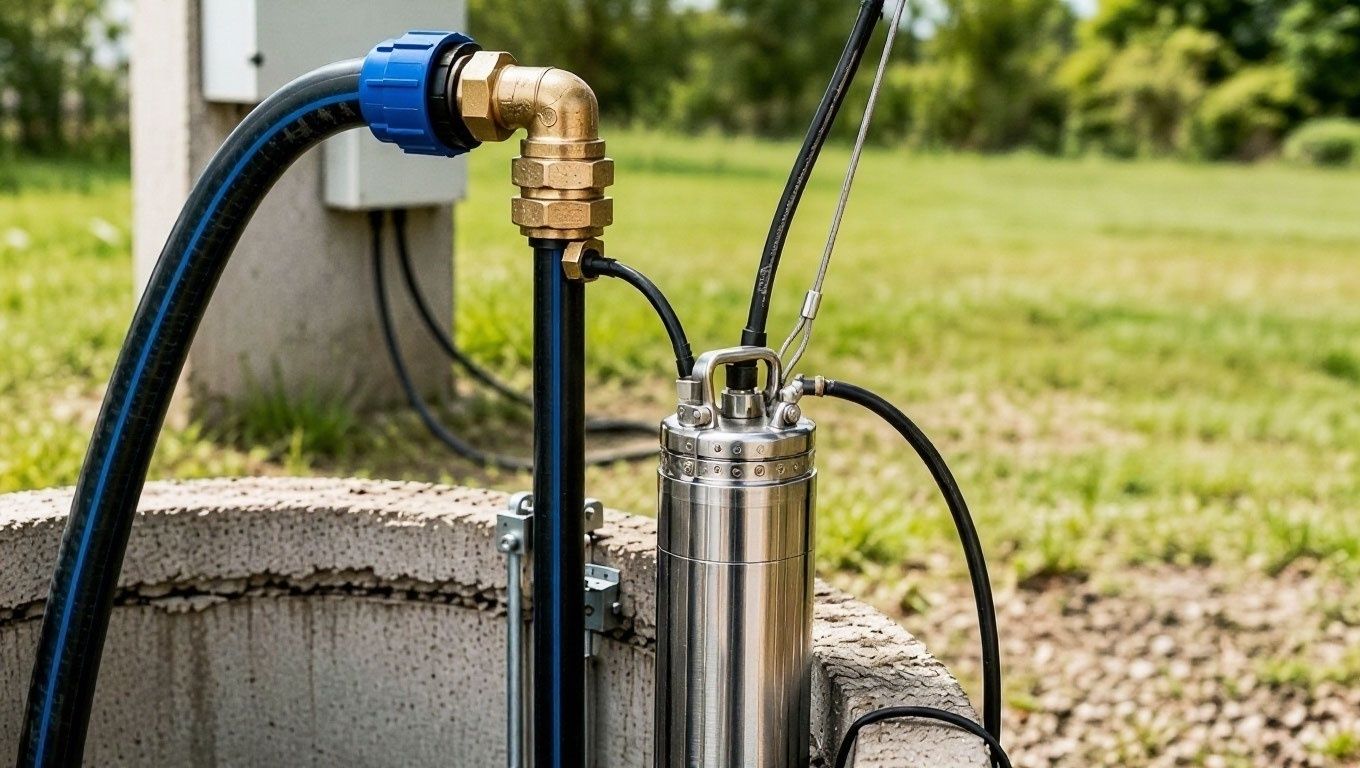

Крепление троса к насосу
Современные скважинные насосы имеют заводские проушины или отверстия для крепления троса. Трос протягивается через проушину и сформированная петля фиксируется зажимами.
Две ошибки, которые топят насосы
Ошибка №1: «Какой подвернулся, тем и затяну»

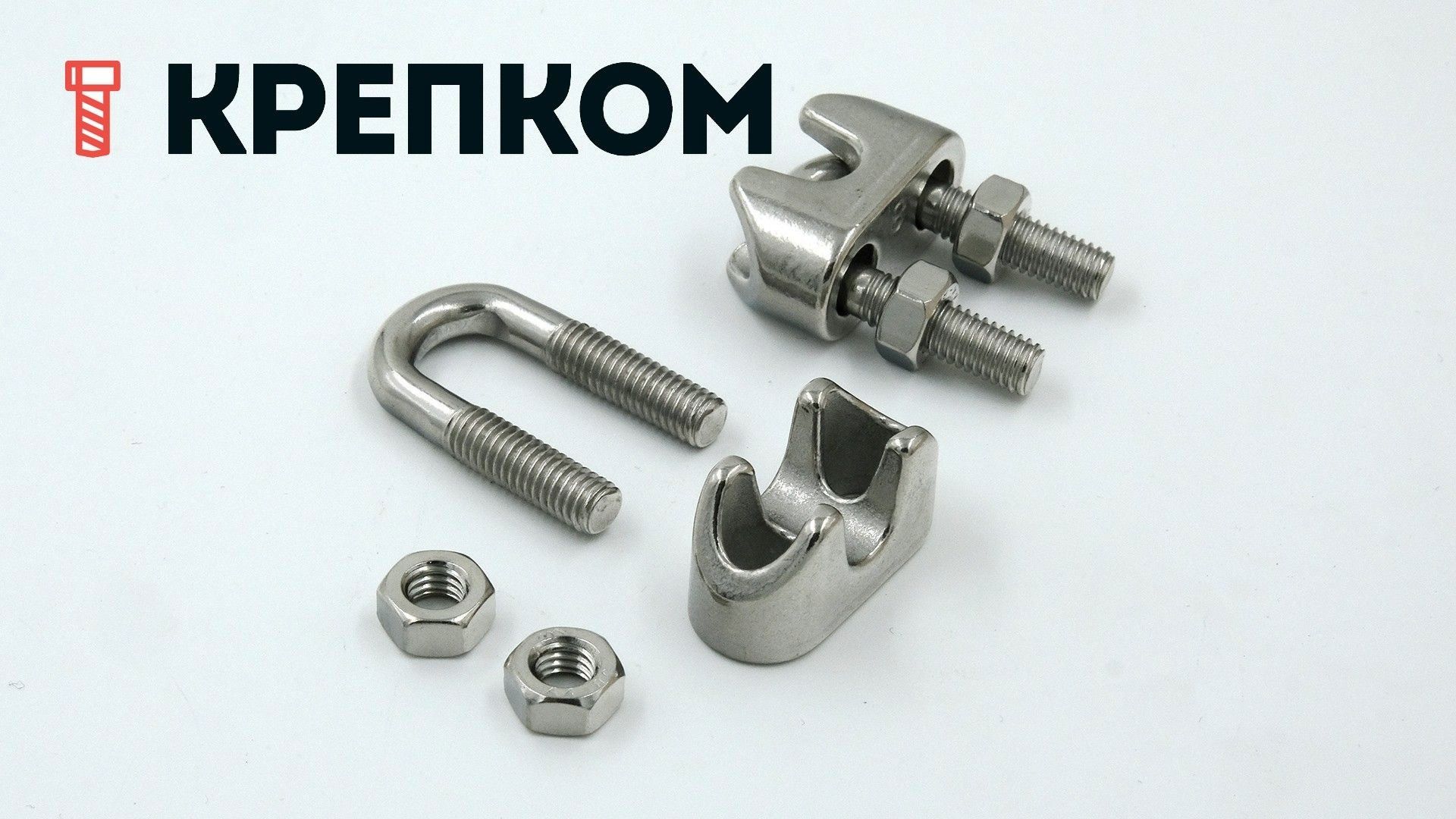

Слишком крупный зажим не обжимает пряди — трос в нем проскальзывает под нагрузкой. Слишком мелкий при затяжке режет проволоки, и стальной канат теряет прочность именно там, где должен быть самым крепким. Подбирайте зажим строго под диаметр каната — 2 мм, 3 мм, 4 мм, 5 мм — это копейки, а спасает сборку.
Ошибка №2: «Один зажим — и хватит»

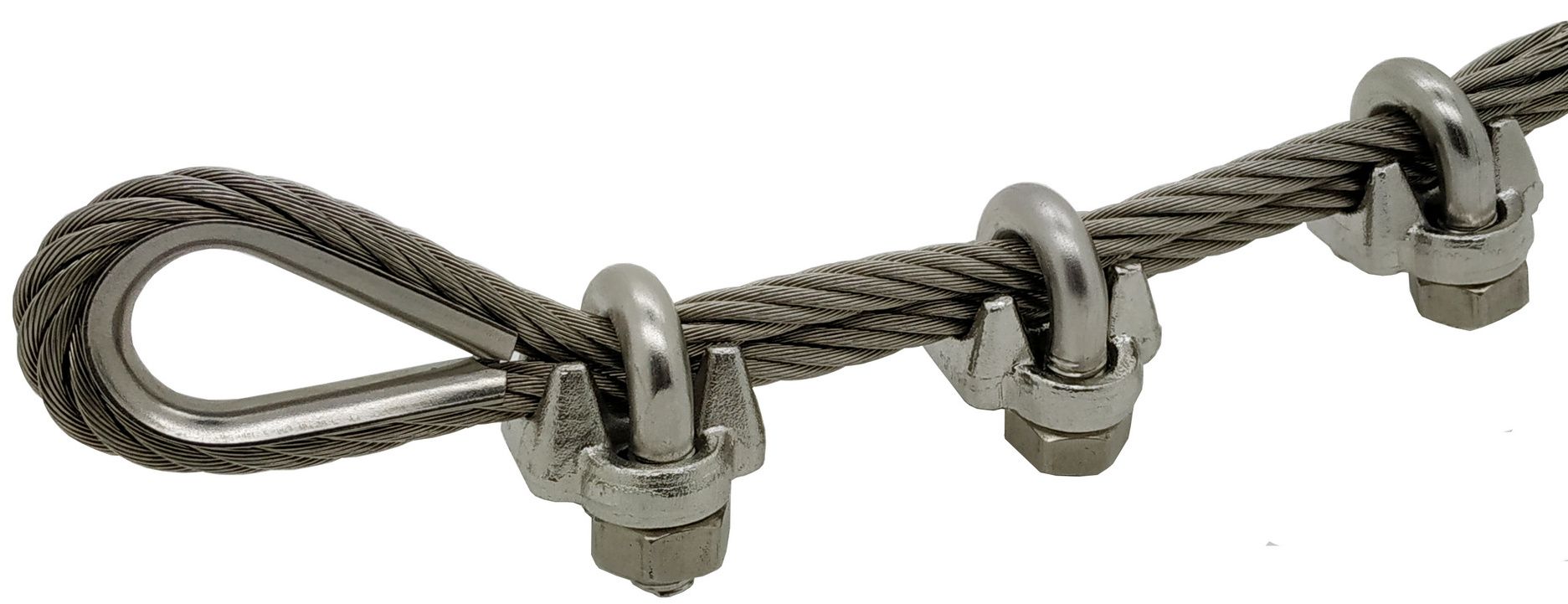

Зажимы ставят несколько штук на расстоянии 10–15 см друг от друга. Это не перестраховка, а стандартная такелажная практика. Смысл простой: если один зажим ослабнет или сломается, второй и третий подхватят нагрузку без рывка. Отказ одного зажима не означает падение сборки — у вас есть время заметить проблему при плановом подъеме насоса.
Важно! На трос 4–5 мм — минимум 2 зажима. На 6 мм — 3. На 8 мм и толще — 4. Экономить на зажимах = ставить один болт на колесо вместо четырёх.
Важно использовать именно зажимы из нержавеющей стали, а не оцинкованные — они прослужат столько же, сколько и сам трос.
Больше информации в статье: «Виды и особенности зажимов для троса»
Кабель к трубе — только с провисом
Многие стягивают кабель с трубой «в струну» стяжками через каждые полтора метра. Кажется, так надежнее. А получается хуже. Почему?
Труба вытягивается. Под давлением и весом воды напорная труба немного удлиняется. Кабель — нет. Натянутый кабель превращается во второй несущий элемент и при подъёме разворачивает сборку в скважине. Разворот = зацеп за стенку = заклинивание. Провис в 15–20 мм между стяжками решает эту проблему.
Защита гермоввода. В месте входа кабеля в глубинный насос стоит заводская муфта. Натянутый кабель давит именно на нее — и со временем продавливает уплотнение. Вода внутри корпуса = смерть мотора. Провис снимает нагрузку с муфты.
И главное: никаких скруток и самоделок под водой. Только заводская герметичная муфта. Всё остальное — это не «если потечет» , а «когда потечет».
Верхнее крепление троса: куда и через что?
Трос крепят к оголовку — к штатной проушине или кронштейну на крышке через карабин или шакл (скобу). Не к напорной трубе и не к обсадке «через петлю».
Почему не зажимами намертво? Потому что обслуживание. Через 2–3 года насос надо поднять — почистить, проверить, заменить фильтры. Отщёлкнули карабин → достали сборку → сделали дела → пристегнули обратно. 15 минут. Если бы трос был зажат наглухо — каждый раз возня с ключами и перевязкой.

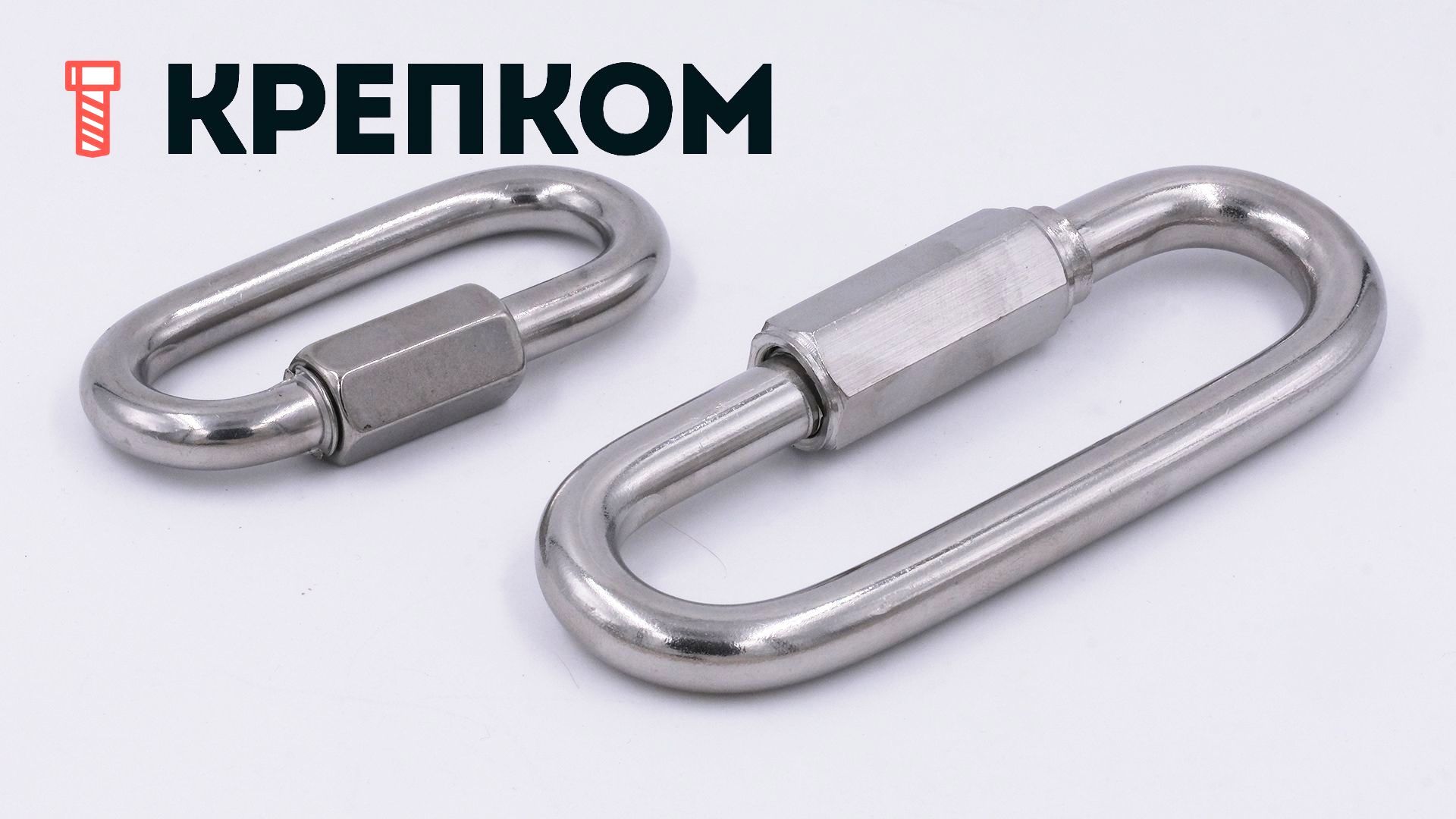

Важный нюанс: карабин должен быть нержавеющим, с винтовым замком (а не с пружинной защёлкой — она заржавеет через сезон и перестанет открываться). Шакл — только с винтовым пальцем, без быстросъёмных механизмов.
Экономия на карабине = риск потерять глубинный насос в самый неподходящий момент. Нержавейка AISI 304 стоит копейки, а служит десятилетиями.
Запас троса и кабеля укладывают аккуратной бухтой в кессоне или приямке. Формирование свободной петли внутри ствола скважины запрещено: при последующем подъеме сборки петля неизбежно взаимодействует со стенкой обсадной трубы, создавая риск зацепа и заклинивания.
5 ошибок подвески насоса, которые выдают дилетанта (и как их избежать)
Самостоятельный монтаж погружного насоса — это всегда риск. Но есть ошибки в организации подвески, которые видны невооруженным глазом. Хорошая новость: почти все они исправляются за один выезд мастера. Главное — заметить их до того, как насос сорвется и улетит на дно скважины.
ТАК ДЕЛАТЬ НЕЛЬЗЯ:
- Подвес на напорной трубе без страховочного троса.
- Оцинкованный трос вместо нержавеющего (сгниет в воде).
- Один зажим на петле троса (соскользнет под весом).
- Кабель натянут «в струну» вдоль трубы (обрывается при подвижках).
- Скрутка кабеля на подводном участке (привет, короткое замыкание).

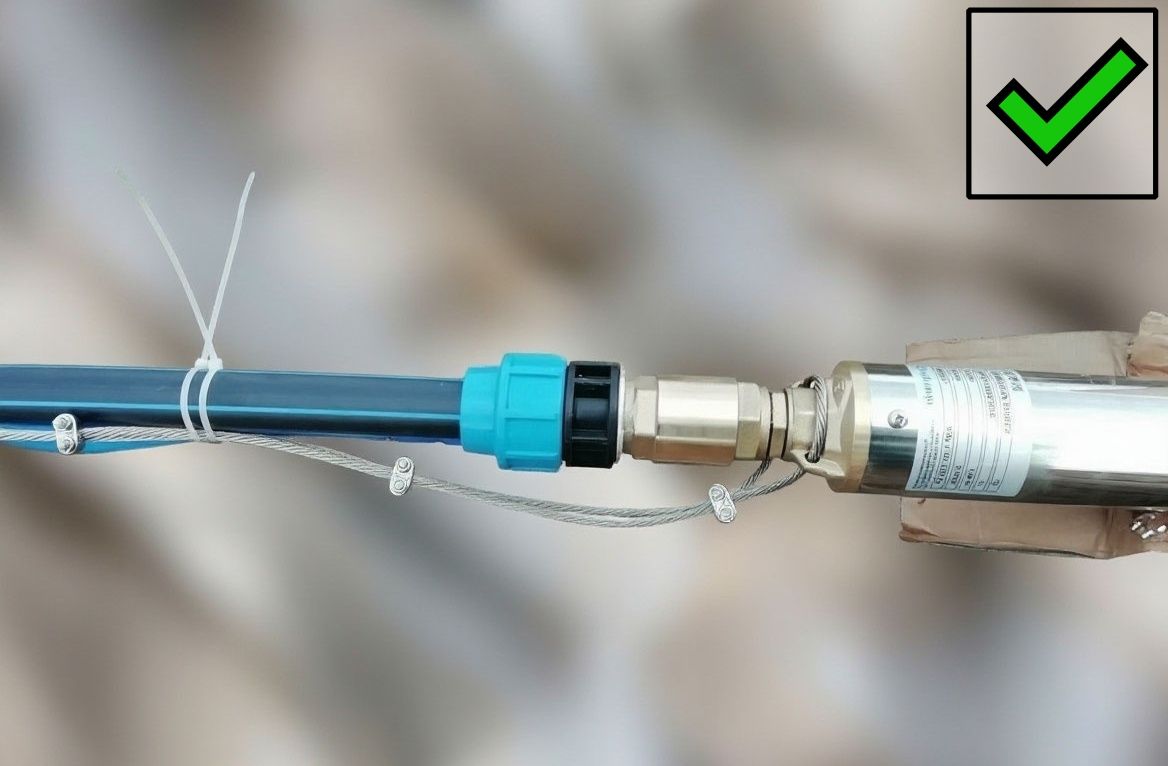

КАК ПРАВИЛЬНО:
- Нержавеющий трос пропущен через проушины корпуса.
- На петле несколько зажимов (по диаметру троса).
- Кабель стяжками, но обязательно с провисом.
- Соединения — только через заводскую герметичную муфту.
- Запас троса собран бухтой и закреплен на оголовке.
Заключение
Трос для скважинного насоса — это страховка вашего оборудования. Помните три главных правила: только нержавеющий трос, крепление через штатные проушины и обязательный запас с бухтой на оголовке. Если вы не уверены в своем монтаже или видите признаки износа — не ждите аварии. Лучше потратить час на профилактику, чем день на подъем упавшего насоса.
