В мире машиностроения передача крутящего момента — задача, от которой зависит работоспособность всей системы. И один из самых простых, но критически важных способов ее решения — шпоночное соединение. Казалось бы, что может быть проще? Однако выбор между двумя основными видами ненапряженных шпонок — призматической и сегментной — часто ставит в тупик даже опытных конструкторов.

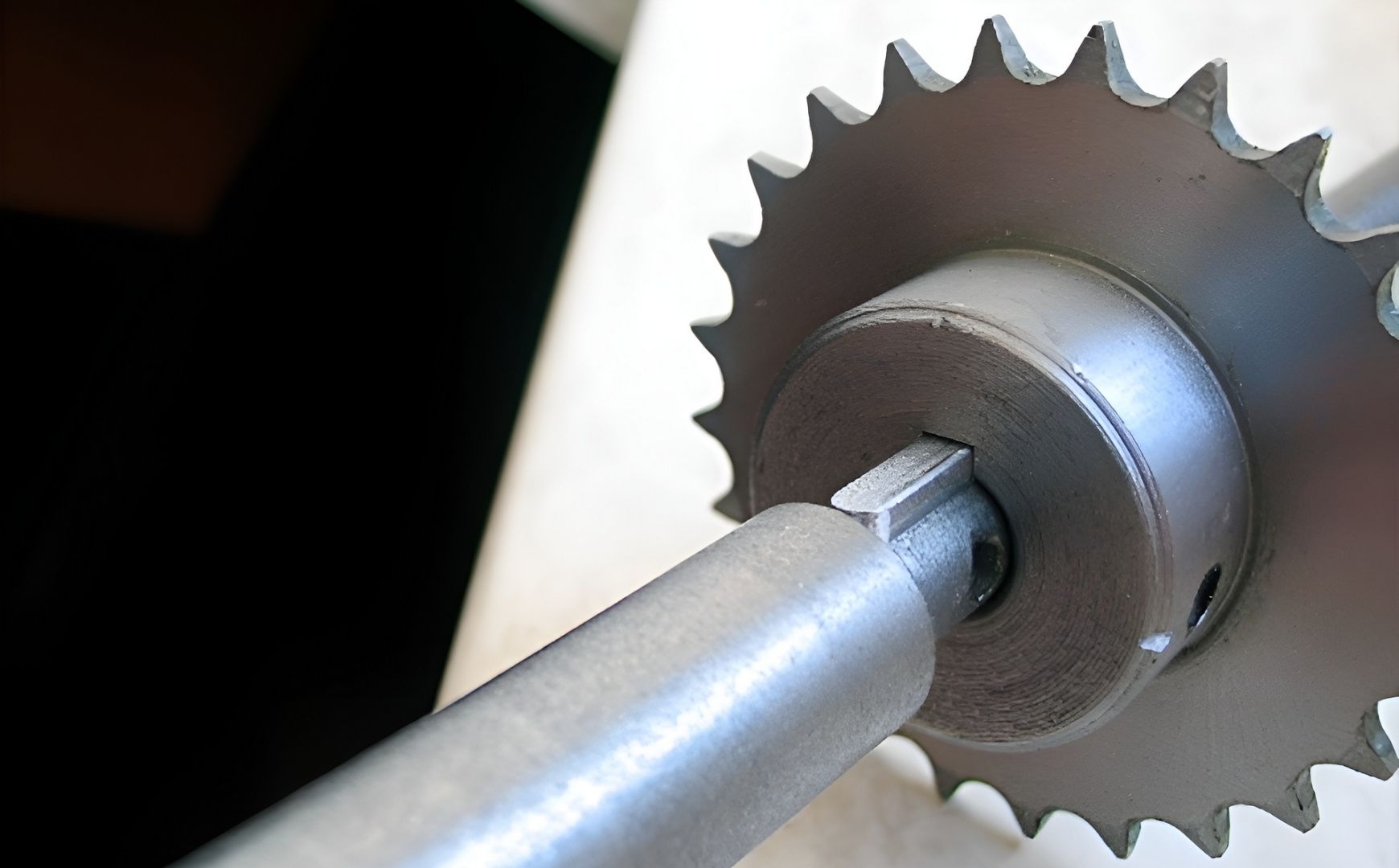

Что такое шпоночное соединение?
Прежде чем мы перейдем к сравнению, давайте вспомним основы. Шпоночное соединение — это разъемное соединение вала и ступицы, где передача момента происходит через промежуточный элемент — шпонку. Она устанавливается в пазы на валу и в ступице. Важнейший нюанс: обе рассматриваемые шпонки относятся к ненапряженным, то есть они работают на сдвиг и смятие боковыми гранями, а не создают радиальный натяг, как их клиновые «собратья».
Высокие обороты vs гигантский момент: чью сторону примет шпонка?
Главное правило конструктора: шпонка должна передавать крутящий момент, не становясь «слабым звеном» для вала.
Призматическая шпонка - классика машиностроения

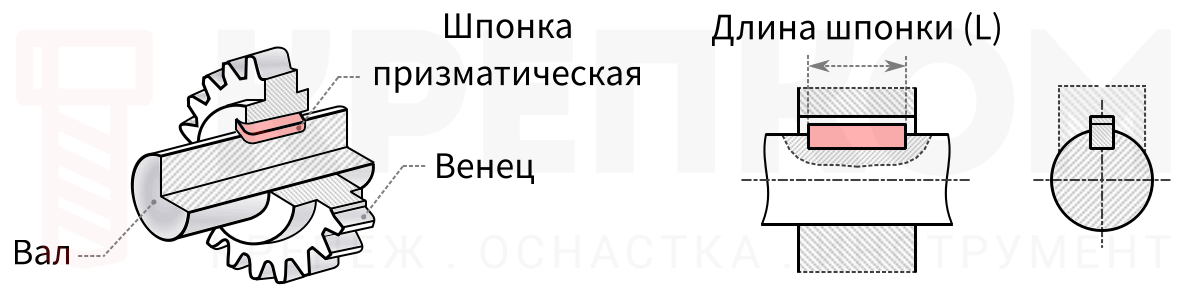

Представьте себе прямоугольный металлический брусок — это и есть призматическая шпонка. Она устанавливается в продольный паз, который фрезеруется непосредственно на валу. Размеры таких шпонок строго регламентированы ГОСТ 23360-78, который гармонизирован с международными стандартами ISO 773 и немецким DIN 6885-1.
- Главный плюс: паз в валу имеет небольшую глубину. Это значит, что сечение вала ослабляется минимально, а концентратор напряжений не так критичен.
- Где применять: передача высокого крутящего момента. Идеальны для тяжелых редукторов, тихоходных валов, конвейеров и насосов.
- Универсальность: позволяют создавать как неподвижные, так и подвижные (скользящие) соединения.

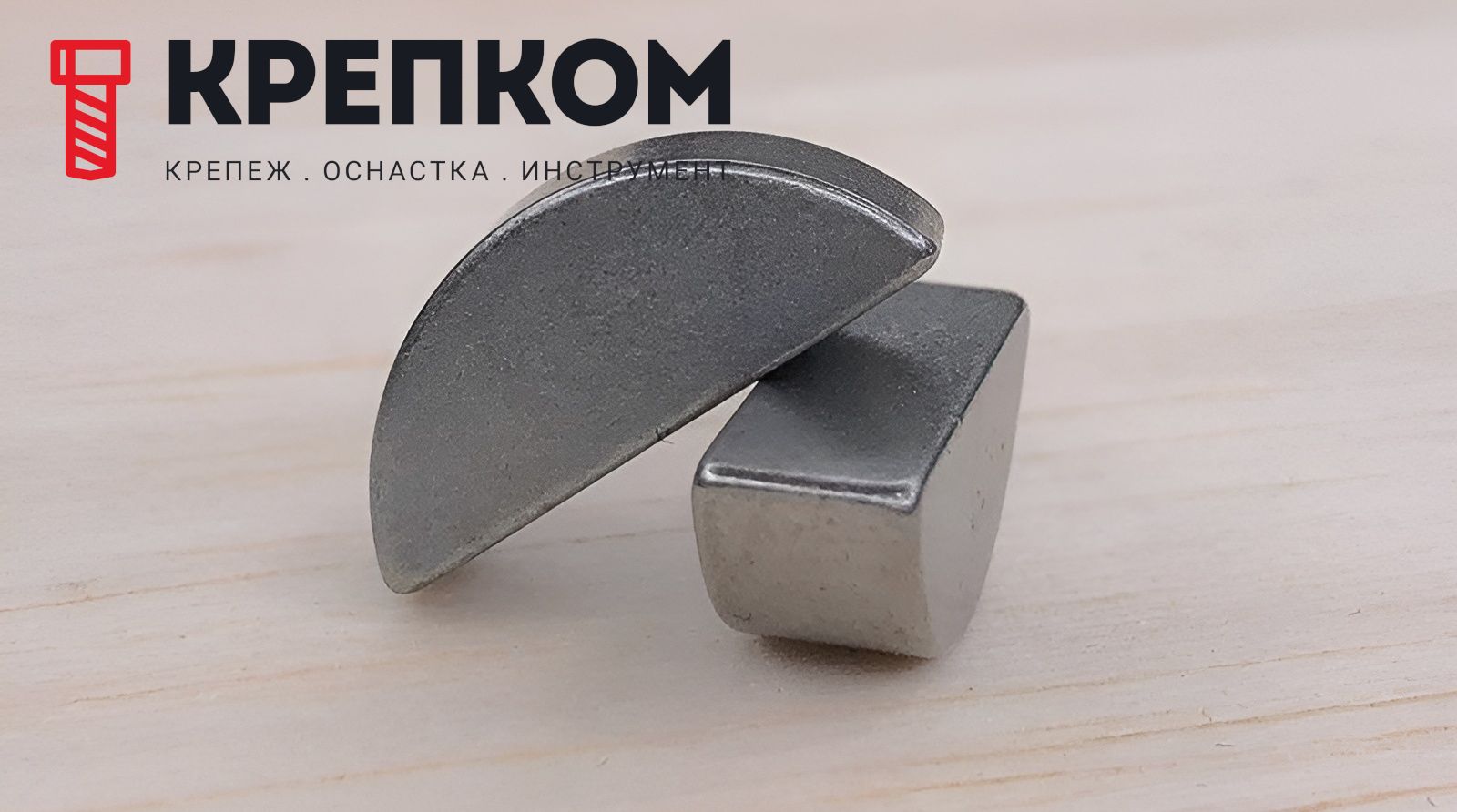

Сегментные шпонки - изобретение Вудруфа

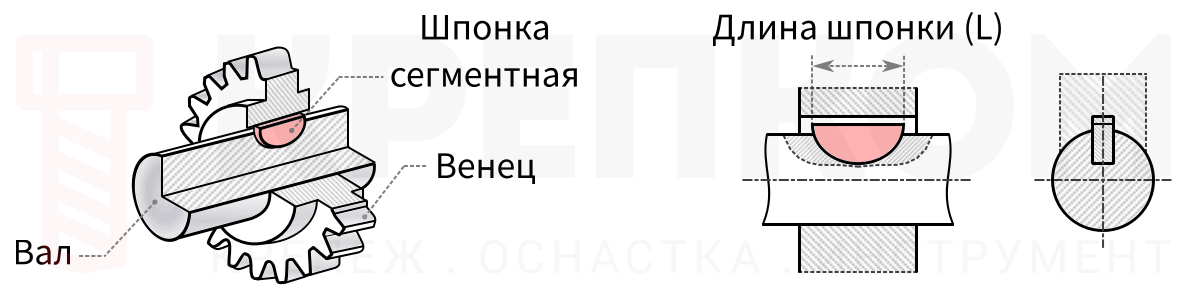

Шпонки полукруглой формы (часто называемые шпонками Вудруфа), которые «утапливаются» в вал, оставляя над поверхностью лишь выступающий язычок. Стандарт на эти детали — ГОСТ 24071-97 (эквивалент ISO 3912-77, DIN 6888).
- Главный плюс: глубокое залегание в валу обеспечивает исключительную устойчивость к срезанию и выдавливанию.
- Минус: глубокий полукруглый карман в валу — это серьезный концентратор напряжений. Сечение вала ослабляется сильно.
- Где применять: передача относительно небольших моментов, но в условиях высоких скоростей и вибраций. Отлично работают в быстроходных электродвигателях, вентиляторах, автомобильных ступицах.
Резюме для выбора: если вам нужно передать огромный момент на тихоходном валу — берите призматическую. Если вал работает на высоких оборотах, или имеет коническую форму — ваш выбор сегментная.

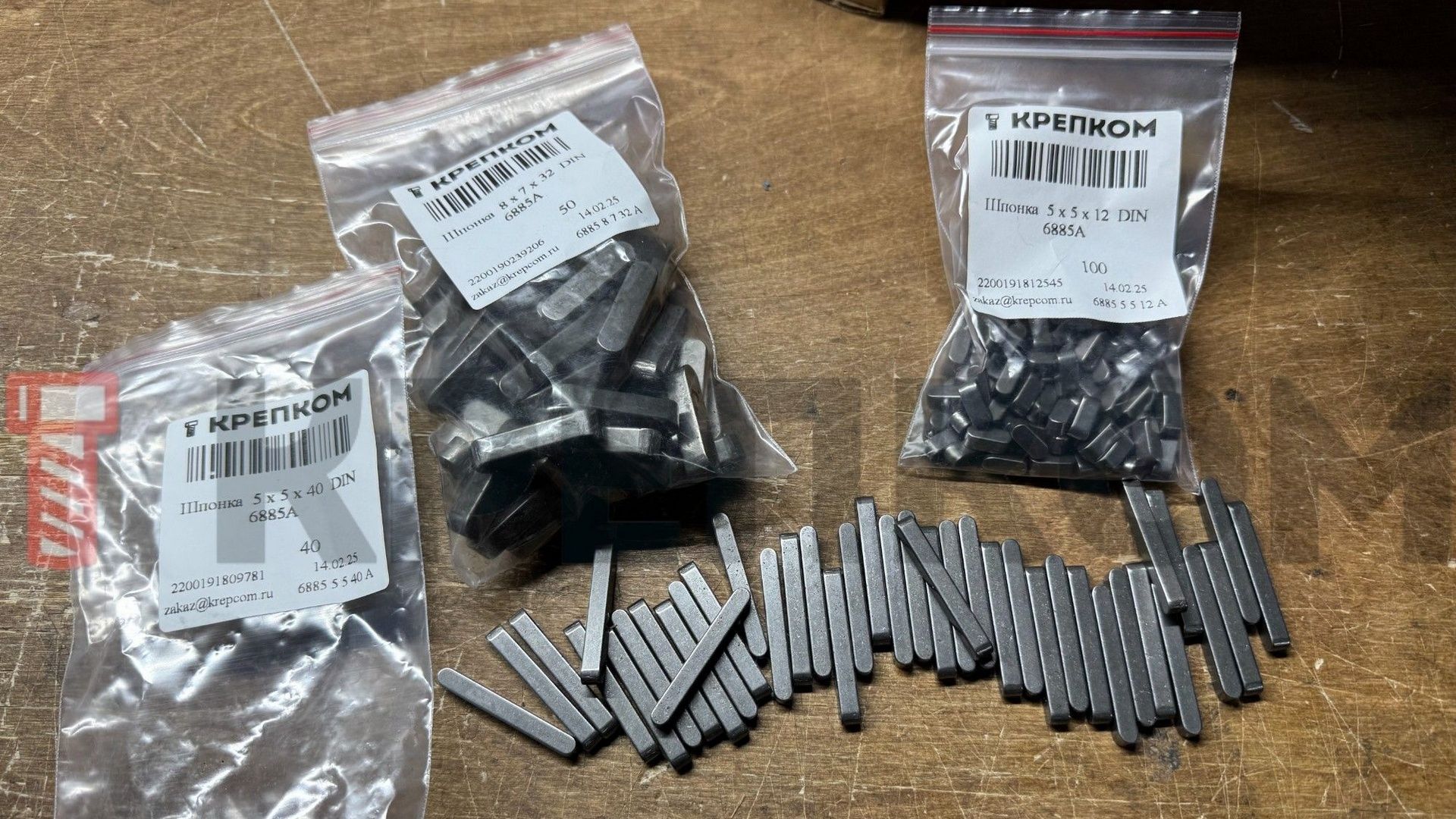

Призматические шпонки: ГОСТ 23360, DIN 6885 или ANSI B17.1
Отечественный ГОСТ 23360-78 и европейский DIN 6885-1 (идентичный ему международный ISO 773) — совместимы. Они используют метрические размеры: сечение (b×h) и длина (l) задаются в миллиметрах. Но нюансы есть:
- Длины (L): ГОСТ предлагает свой ряд стандартных длин, DIN — свой. Если вам нужна шпонка 10х8х45, по ГОСТ она есть, а по DIN может оказаться нестандартной (ближайшая 40 или 50).
- Фаски и радиусы: DIN 6885 может предъявлять более жесткие требования к радиусам скругления в углах шпоночного паза (r1), чтобы избежать концентрации напряжений.
- Посадки: В ГОСТ есть четкое деление на соединения: нормальное, плотное и плотное с натягом. В DIN используются стандартные поля допусков для вала и втулки (например, H9/h9, H9/js9, H9/P9). При заказе импортозамещенной детали нужно не просто скопировать размеры, но и перевести требования по посадке из DIN в ГОСТ.

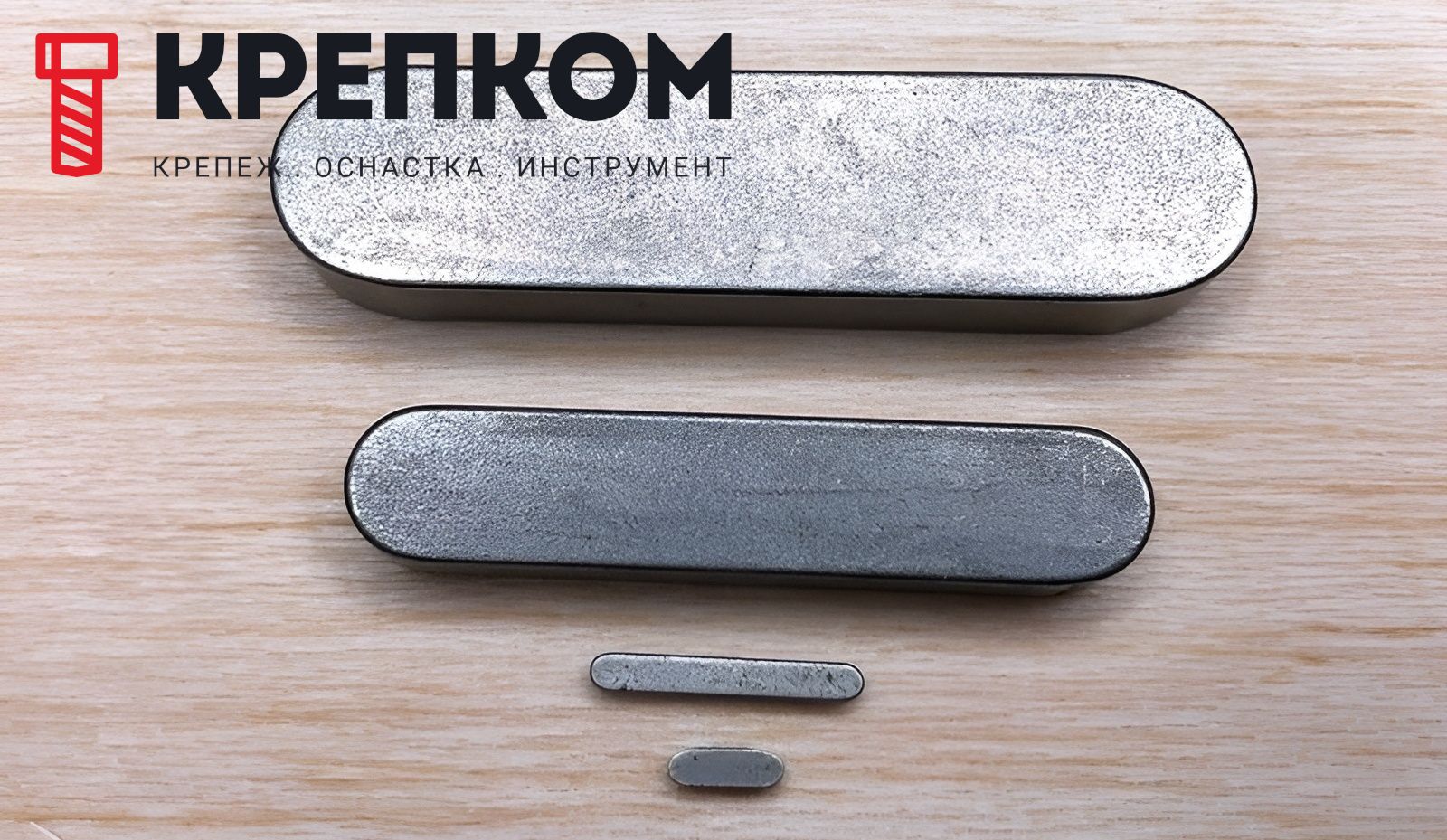

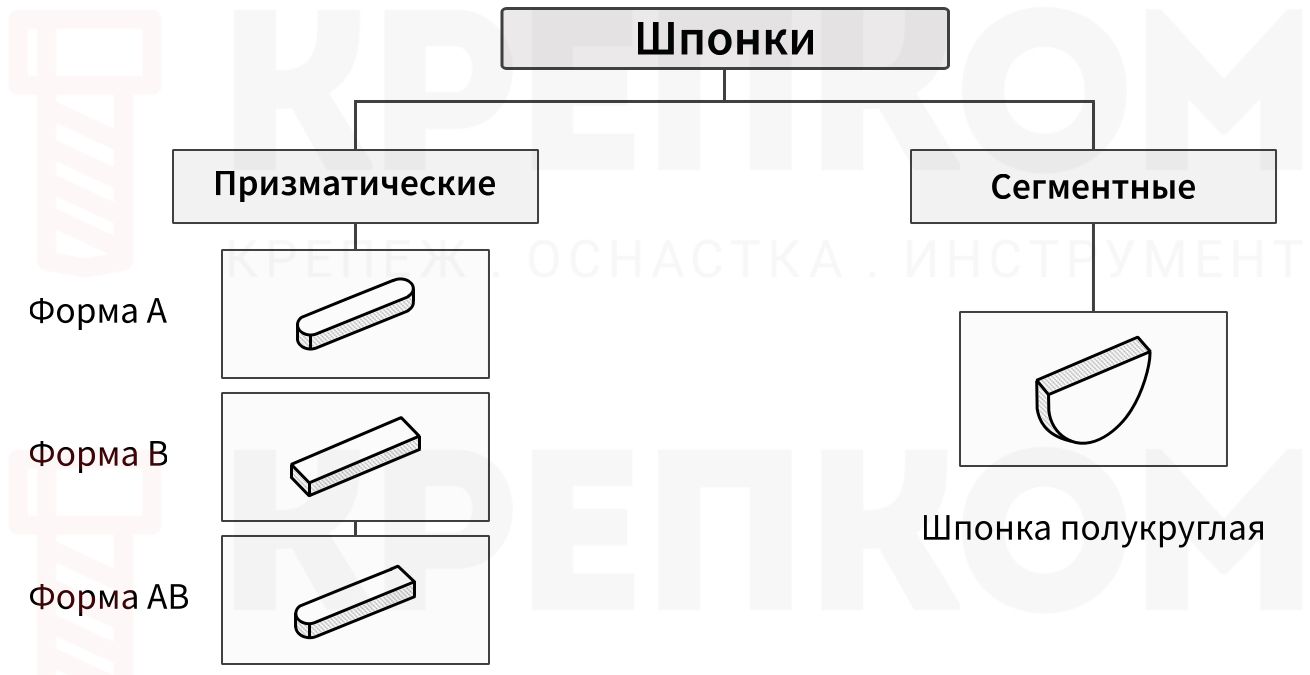

Важно (!): при заказе обращайте внимание на исполнение торцов. В метрических стандартах предусмотрены разные варианты:
| Исполнение | Обозначение | Форма торцов | Особенность расчета |
| 1 | А | Оба торца закруглены | Рабочая длина lp=L-b |
| 2 | В | Оба конца плоские | Рабочая длина lp=L |
| 3 | АВ (или С) | Один торец закруглен, другой плоский | Рабочая длина lp=L-b/2 |
Кроме того, существуют низкие призматические шпонки по ГОСТ 29175-91 (аналог ISO 2491) — они применяются в тонкостенных деталях и имеют меньшую высоту при той же ширине.
Метрика против Дюйма: ловушка ANSI B17.1
Сложности начинаются с американским стандартом ANSI B17.1, где размеры указаны в дюймах. Здесь нет привычных 10×8 или 16×10. Есть 1/4", 3/8", 1/2", 5/8" и т.д.
Даже близкие по номиналу шпонки невзаимозаменяемы из-за разных допусков и глубины паза. Заказывая шпонку к американскому оборудованию, всегда уточняйте стандарт и указывайте размеры в дюймах.
- Нюанс: если на оборудовании из США стоит шпонка с маркировкой 1/2", это не 12 мм, а 12,7 мм. Попытка установить метрическую шпонку 12х8 в паз 12,7 мм приведет к перекосу, люфту и разрушению шпоночного паза.
- Допуски: в дюймовой системе допуски задаются в долях дюйма (например, +0.000 / -0.001"). При переводе в миллиметры эти допуски могут не совпадать с привычными полями допусков по ГОСТ (H9, js9, P9).
- Решение: для работы с американским оборудованием всегда заказывайте шпонки строго по ANSI B17.1, используя дюймовый инструмент, либо пересчитывайте пазы на валу и втулке под метрику с последующей расточкой (что требует остановки оборудования).
Практический гайд: как заказать шпонку и не ошибиться
Чтобы исключить ошибки, выработайте у себя на предприятии привычку заполнять спецификацию по следующему чек-листу. Он универсален для любого стандарта.
Чек-лист для заявки поставщику
- Стандарт. Четко указать: ГОСТ 23360-78, DIN 6885-1 или ANSI B17.1.
- Тип шпонки. Форма А (с скругленными концами), Форма В (с плоскими концами) или Форма AB (с одним скругленным концом). Это критично!
- Размеры. b × h × L в миллиметрах или дюймах.
- Поля допусков. Например: ширина шпонки — h9, высота — h11.
- Материал. С указанием стандарта на поставку: Сталь 45 ГОСТ 1050-2013 / C45 EN 10083-2 / 1045 ASTM A29.
- Термообработка. Если требуется: закалка ТВЧ 40-50 HRC, цементация и т.д.
- Покрытие. Фосфатирование, цинкование, воронение — особенно для оборудования с агрессивной средой.
Пример правильной формулировки
Для отечественного поставщика:
«Шпонка призматическая формы А 16×10×63 ГОСТ 23360-78, поле допуска ширины h9, сталь 45 ГОСТ 1050-2013, термообработка ТВЧ 40-50 HRC, фосфатное покрытие».
Для зарубежного поставщика:
Parallel key, Form A, 16×10×63, DIN 6885-1, tolerance h9, material C45 acc. to EN 10083-2, induction hardened 40-50 HRC, phosphated.
Сегментные шпонки: ГОСТ 24071, ISO 3912 и DIN 6888 и ANSI B17.2
Главное преимущество сегментных шпонок — самоцентрирование в пазу вала, что упрощает монтаж и исключает перекосы. Но при заказе возникает вопрос: совместимы ли отечественные и импортные стандарты? Ответ прост — да, они полностью взаимозаменяемы, за исключением ANSI B17.2.
Таблица соответствий стандартов
Метрические сегментные шпонки определяются тремя главными параметрами: шириной (b), высотой (h), длиной (L), а также радиусом скругления (r).
- ГОСТ 24071-2021 (действующий в РФ и СНГ).
- ISO 3912 (Международный стандарт).
- DIN 6888 (Европейский стандарт).
ISO 3912 и DIN 6888 практически идентичны. ГОСТ 24071 имеет с ними высокую степень совместимости, но ряд длин и радиусов может отличаться.
| Сечение шпонки (b × h), мм | Радиус (r), мм | Ближайшая стандартная длина (L), мм | Соответствие стандартов |
| 10 × 8 | 1.0 | 31, 38, 45 | ГОСТ 24071 = ISO 3912 = DIN 6888 |
| 16 × 10 | 1.2 | 50, 63, 75 | ГОСТ 24071 = ISO 3912 = DIN 6888 |
| 20 × 13 | 1.6 | 63, 80, 100 | ГОСТ 24071 = ISO 3912 = DIN 6888 |
| 25 × 16 | 2.0 | 80, 100, 125 | ГОСТ 24071 = ISO 3912 = DIN 6888 |
Важно: при замене ГОСТ на DIN (и наоборот) всегда сверяйте длину (L). Если нужной длины нет в одном стандарте, ее можно изготовить на заказ, но радиус скругления (r) должен строго соответствовать радиусу дисковой фрезы, которой будет фрезероваться паз.
Как правильно указать сегментную шпонку в спецификации
Благодаря полной взаимозаменяемости, вы можете указывать любой из трех стандартов в зависимости от требований документации.
1. Для отечественного поставщика (по ГОСТ 24071-2021):
Указывается условное обозначение, включающее все размеры и материал.
Пример: «Шпонка сегментная 16 × 10 × 63 ГОСТ 24071-2021 из стали 45 ГОСТ 1050-2013». (Если требуется термообработка, это указывается отдельной строкой в технических требованиях).
Важное дополнение: в ГОСТ 24071-97 предусмотрены два исполнения шпонок, которые отличаются высотой. В условном обозначении исполнение указывается цифрой: 1 — стандартная высота, 2 — уменьшенная высота.
2. Для зарубежного поставщика (по DIN 6888 / ISO 3912):
Зарубежные чертежи и спецификации используют формат: Стандарт - b × h × L - Материал.
Пример: DIN 6888 - 16 x 10 x 63 - C45 (где C45 — европейский аналог стали 45) или: ISO 3912 - 16 x 10 x 63 - Steel C45.
Критические нюансы для спецификации:
- Материал: сегментные шпонки работают на срез и смятие в тяжелых условиях. Если в чертеже не указана сталь, поставщик может отгрузить низкоуглеродистую Ст3, которая «слижется» за один сезон. всегда явно указывайте: Сталь 45 (C45), 40Х (42CrMo4) или выше.
- Твердость: для импортных редукторов часто требуется указать твердость. Например: Hardness 40-50 HRC (после закалки ТВЧ).
- Покрытие: если оборудование работает во влажной среде, добавьте требование к покрытию (например, Zinc plated, min 8µm или Phosphated).
Резюме для инженера: взаимозаменяемость шпонок — это не просто совпадение миллиметров. Это учет системы допусков, стандартов длин и требований к материалу. Всегда начинайте проверку с замера шпоночного паза и анализа условий эксплуатации узла, а не с поиска старой шпонки в ящике верстака.
Что такое Woodruff-шпонки по ANSI B17.2
Это американский стандарт, который регламентирует все аспекты сегментных шпонок и пазов под них: номенклатуру, определения, идентификационные номера, размеры и допуски . В отличие от метрических стандартов (ГОСТ 24071, ISO 3912, DIN 6888), которые полностью взаимозаменяемы между собой, стандарт ANSI является самостоятельным. Согласно стандарту, шпонки изготавливаются из стали с временным сопротивлением не менее 60 кг/мм² .

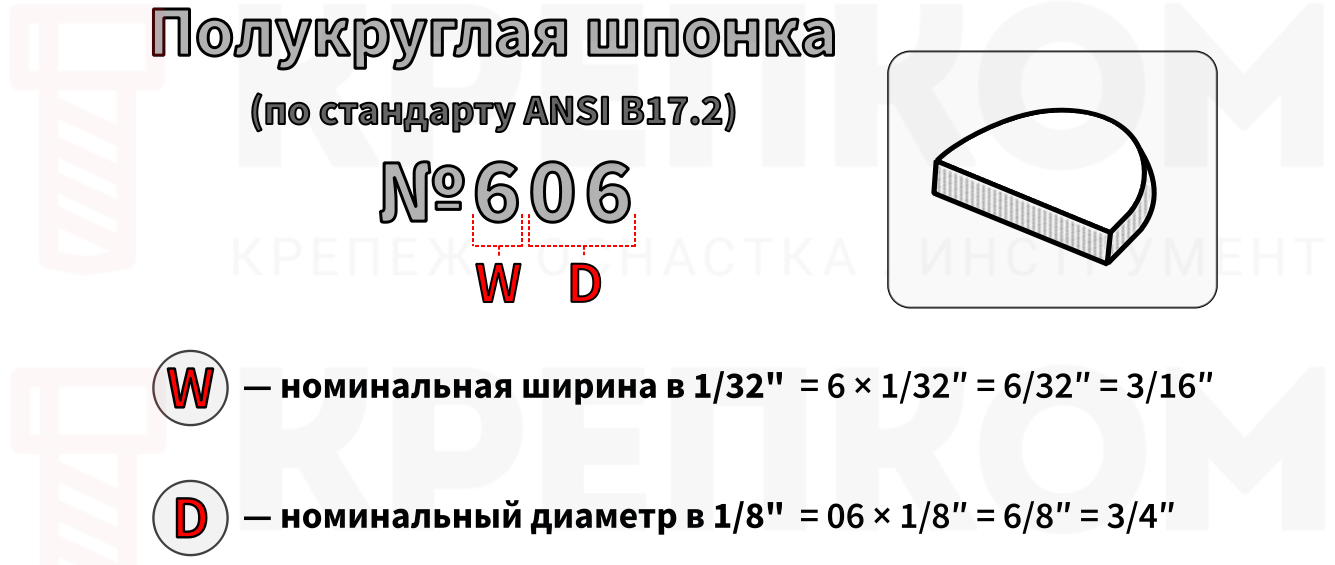

Как расшифровать номер шпонки
Ключевая особенность ANSI B17.2 — система идентификационных номеров, в которой зашифрованы основные размеры:
- Последние две цифры указывают на номинальный диаметр (D) в восьмых долях дюйма (1/8") .
- Цифры перед последними двумя указывают на номинальную ширину (W) в тридцать вторых долях дюйма (1/32").
Пример:
Шпонка с номером 606:
- Ширина (W) = 6 × 1/32″ = 6/32″ = 3/16″
- Диаметр (D) = 06 × 1/8″ = 6/8″ = 3/4″
Следовательно, это шпонка с размерами 3/16″ × 3/4″.
Важно: высота шпонки (расстояние от плоского основания до верхней точки дуги) и глубина паза на валу (keyseat depth) жестко стандартизированы в таблицах ANSI B17.2 для каждого сочетания диаметра вала и номера шпонки.
Как не ошибиться при заказе
Перед заказом необходимо точно определить, по какому стандарту изготовлено ваше оборудование. Обратите внимание на маркировку или номер детали в документации. Если вы видите номер, подобный #808, #1210, #204, это верный признак стандарта ANSI B17.2.
Для дюймовой шпонки из ANSI B17.2 обязательно укажите:
- Стандарт: ANSI B17.2
- Идентификационный номер: 606 или точное обозначение, например, ANSI B17.2-606 .
- Размеры в дюймах: 3/16″ × 3/4″.
Не пытайтесь подобрать замену по метрическим стандартам на основе близких размеров. Посадка и допуски в ANSI B17.2 и ГОСТ 24071 / ISO 3912 / DIN 6888 разные, и такая замена, скорее всего, приведет к неправильной работе соединения.
Заключение
Помните: шпонка — это расходник, но неправильно выбранная шпонка превращает в расходник дорогостоящий вал. Следуя приведенным рекомендациям, вы сможете исключить этот узел из списка «слабых мест» конструкции еще на стадии проектирования.
Читайте в следующей статье: «Сегментные шпонки для конических валов: от теории к практике»
