Пресс-масленки: основные компоненты смазки

Стандартные пресс-масленки, известные также как смазочные ниппели или тавотницы, являются неотъемлемой частью многих машин. Они позволяют операторам и инженерам легко добавлять смазку во внутренние движущиеся части с помощью смазочного пистолета, что продлевает срок службы машины и обеспечивает ее бесперебойную работу.

Что такое пресс-масленка?

Пресс-масленка — это крепежный элемент, предназначенный для подачи смазки в узлы и механизмы. Она ввинчивается или вбивается в компонент, требующий смазки, и обеспечивает ее поступление под давлением, предотвращая утечки.

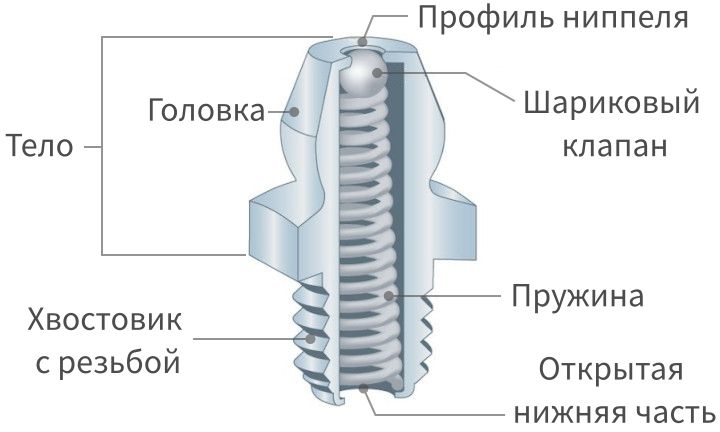

Все пресс-масленки имеют полый корпус с хвостовиком и пружиной внутри, которая соединена с верхним элементом. Обычно это шарик, но также могут использоваться плунжеры или другие запорные механизмы. Шарик поддерживает герметичность системы, открываясь под давлением смазки, поступающей из смазочного пистолета. Нижний конец остается открытым, позволяя смазке поступать в смазываемый узел.

Тип установки масленки зависит от конструкции ее хвостовика, который может быть резьбовым, самонарезающим, зубчатым или гладким.

Типы пресс-масленок

Все смазочные устройства имеют отверстие для впрыскивания смазки или других смазочных материалов в механизм. Однако их конструкции различаются в зависимости от места установки, а также типа, давления и частоты подачи смазки.

Смазочные фитинги

Они являются наиболее универсальными и используются как точки смазки в подшипниках или других механических узлах для контроля потока смазочного материала. Их конструкция обеспечивает надежное соединение со стандартным смазочным шприцем, позволяя точно дозировать состав в подвижные системы, такие как подшипники.

Стандартные пресс-масленки имеют коническую головку с ниппелем, шестигранный корпус и хвостовик, который может быть резьбовым или под запрессовку. Они бывают прямые и угловые с углом наклона головки (от 30° до 90°) и в разных вариантах резьбы.

В данную линейку продукции входят смазочные фитинги, соответствующие стандартам: ГОСТ 19853-74, DIN 71412, SAE J534, SAE AS35411.

С плоской головкой

Это прочные фитинги с плоским, низкопрофильным дизайном, предназначенные для подачи больших объемов смазки. Их конструкция с плоской головкой облегчает подключение и отсоединение соединителей для смазочных пистолетов. Эти масленки часто используются на конвейерах, в горнодобывающем и сельскохозяйственном оборудовании, а также в других сложных условиях, где плоская форма помогает минимизировать повреждения от мусора, камней и грязи.

Пресс-масленки могут быть оснащены либо шариковым, либо плунжерным затвором: шариковые затворы предлагают экономичное решение с хорошей защитой от обратного давления, а плунжерные затворы обеспечивают подачу большего объема смазки и выдерживают более высокое давление.

В данную линейку продукции входят смазочные фитинги, соответствующие стандарту DIN 3404.

Штифтовые

Эти масляные фитинги оснащены поперечным штифтом для создания надежного запирающего соединения со специальной муфтой, обеспечивая герметичность во время обслуживания. Это один из первых типов пресс-масленок, которые до сих пор применяются при реставрации транспортных средств, а также в сельском хозяйстве и промышленном оборудовании, где важно положительное запирающее соединение.

Несмотря на простоту использования, штифтовые масленки требуют специальной насадки на пистолет (соединительной муфты), которая имеет прорезь на дне для фиксации со штифтами пресс-масленки.

В данную линейку продукции входят пресс-масленки, соответствующие стандарту SAE J534.

Воронкообразные

Данные пресс-масленки предназначены для скрытого монтажа, поэтому их называют утопленными. Они имеют воронкообразное (коническое) углубление, в котором располагается смазочный ниппель, поэтому он не выступает над поверхностью. Тавотницы с воронкой доступны в прямом и угловом исполнении (45° и 90°). Они устанавливаются заподлицо или почти заподлицо с поверхностью, и используются в тех случаях, когда выступающий смазочный ниппель может создать помехи окружающим предметам или движущимся частям. Смазка осуществляется с помощью специального игольчатого адаптера для смазочного пистолета, который также подходит для других типов тавотниц.

Низкопрофильная конструкция конических масленок делает их отличным выбором для валов, шкивов и других вращающихся узлов. Они также используются в тесных или неудобных местах.

В данную линейку продукции входят смазочные фитинги, соответствующие стандарту DIN 3405.

Шаровые

Шариковые или шаровые фитинги отличаются гладким, куполообразным ниппелем и представляют собой надежное решение для применения, где требуется регулярная смазка. Они оснащены шаровым обратным клапаном, который предотвращает обратный поток смазки при ее подаче. Наиболее распространены прямые шаровые фитинги, однако существуют и угловые варианты под углом 45° и 90°, которые удовлетворяют различные потребности. Для этих фитингов требуется специальная насадка нажимного типа для смазочного пистолета.

Шаровые пресс-масленки, доступные в метрических размерах, идеально подходят для работы в труднодоступных узлах, где необходима частая смазка.

В данную линейку продукции входят смазочные фитинги, соответствующие стандартам: DIN 3402 и DIN 3402K1A.

Типы резьбы

Резьбовые масленки должны соответствовать резьбе в сопряженном компоненте. Существует десять распространенных типов стандартов трубной резьбы, используемых для пресс-масленок. Самыми популярными являются: SAE‑LT, NPTF, PTF, UNF, UNEF, ISO Metric, BSF, BSPP, BSPT и German Thread.

Наиболее распространенные резьбы для метрических фитингов:

1. Метрическая коническая резьба (ISO): Она имеет тот же профиль резьбы 60°, что и дюймовая NPT, но ее параметры выражены в миллиметрах. Метрическая резьба считается конической, если не указано иное.
2. Резьба Витворта (BSPT): Британская самоуплотняющаяся трубная резьба, не требующая резьбового герметика для герметичного уплотнения.

Масленки с конической резьбой предназначены для использования в отверстиях с цилиндрической резьбой.

Установка пресс-масленок: резьбовых, самонарезающих и запрессовочного типа

Масленки должны быть простыми в установке и достаточно прочными, чтобы выдерживать сложные условия эксплуатации. Существует три основных метода установки пресс-масленок, каждый из которых применяется для различных конструкций.

• Резьбовые пресс-масленки оснащены установочным концом с резьбой, который вкручивается во внутреннюю резьбу в отверстии на корпусе оборудования.
• Самонарезающие масленки имеют установочный конец с закаленной резьбой, что позволяет устанавливать их в отверстия без предварительно нарезанной резьбы.
• Пресс-масленки под запрессовку оснащены зубчатым или гладким установочным концом, который вставляется в просверленное ненарезанное отверстие.

Как установить резьбовые пресс-масленки

Резьбовые пресс-масленки предназначены для установки в резьбовые отверстия и имеют 4 основных функциональных компонента:

1. Ниппель – соединяется с муфтой смазочного шприца во время подачи смазки.
2. Шаровой обратный клапан – предотвращает обратный поток смазки и защищает узел от попадания грязи и мусора.
3. Шестигранный держатель – позволяет установить тавотницу с помощью ключа подходящего размера.
4. Резьбовой стержень – закрепляется в ответном резьбовом отверстии.

Перед установкой убедитесь, что резьба масленки соответствует резьбе в отверстии. Часто в таких фитингах используют трубную резьбу, так как она создает герметичное уплотнение. Типы трубной резьбы могут различаться по следующим характеристикам:

• шаг резьбы;
• большой и малый диаметр;
• конусность резьбового участка;
• длина резьбы.

После того как вы определите тип резьбы в сопрягаемом отверстии, проверьте размеры с помощью резьбового контрольного прибора и закажите фитинги с правильной резьбой.

Чтобы установить резьбовую масленку:

1. Очистите резьбу на фитинге и в посадочном отверстии от пыли и мусора.
2. Вставьте фитинг в отверстие, убедившись, что он расположен перпендикулярно поверхности материала.
3. Затяните фитинг вручную как можно туже.
4. Используйте рожковый ключ или многофункциональный инструмент для пресс-масленок, чтобы затянуть фитинг сильнее. Пол-оборота после ручной затяжки обычно достаточно, но правильный момент затяжки зависит от типа фитинга и его применения. Опорная плоскость шестигранника должна плотно прилегать к поверхности вокруг отверстия. Будьте осторожны, чтобы не перетянуть, так как это может повредить резьбу или сломать фитинг.
5. Проверьте установку, нанеся смазку с помощью смазочного пистолета. Убедитесь, что смазка не вытекает под шестигранной частью. Если утечка присутствует, подтяните фитинг и попробуйте снова.

Как установить самонарезающие пресс-масленки

Самонарезающие пресс-масленки – это фитинги с закаленной резьбой, которые можно вкручивать в отверстия без предварительной нарезки резьбы. При установке они формируют ответную резьбу в материале отверстия, что создает плотное и герметичное уплотнение. Эти масленки широко применяются в различных металлах, но их не рекомендуется использовать с термообработанными или закаленными деталями.

Порядок установки самонарезающих тавотниц:

1. Подберите фитинг с диаметром самонарезающей резьбы, немного превышающем диаметр отверстия.
2. Вставьте фитинг в отверстие, убедившись, что он расположен перпендикулярно поверхности детали.
3. Начните вкручивать фитинг вручную.
4. Для завершения установки используйте специальный установочный инструмент или торцевой ключ.
5. Убедитесь, что шестигранное основание фитинга плотно прилегает к сопрягаемой поверхности детали.

Как установить пресс-масленки под запрессовку

Пресс-масленки этого типа используются в ситуациях, когда резьбовые фитинги нецелесообразны или менее эффективны. Вместо резьбы они оснащены зубчатым стержнем. Когда фитинг забивается в просверленное отверстие, зубцы деформируются, создавая надежное соединение. Быстрая установка, не требующая резьбового отверстия, делает их подходящими для массового производства. Однако они не рекомендуются для систем с высоким давлением смазки.

Для установки вам понадобится молоток и инструмент для запрессовки.

Порядок установки забиваемого фитинга:

1. Выберите пресс-масленку подходящего размера.
2. Очистите отверстие и его края от мусора.
3. Установите инструмент для запрессовки поверх фитинга.
4. Убедитесь, что фитинг расположен перпендикулярно к поверхности детали.
5. Постукивайте молотком по инструменту для запрессовки, пока фитинг не окажется плотно установленным на детали.
6. Проверьте герметичность соединения, применив смазку через смазочный шприц. Убедитесь, что смазка не выходит из-под фитинга.

Некоторые специалисты используют торцевой ключ вместо инструмента для запрессовки, однако рекомендуется использовать именно специализированный инструмент для предотвращения повреждения фитинга.

Как обслуживать пресс-масленки

Пресс-масленки – надежные компоненты, но при недостаточном уходе они могут засоряться, что нарушает их функциональность. Чтобы поддерживать их в исправном состоянии, следуйте следующим рекомендациям:

1. Используйте качественную смазку: Высококачественная смазка обеспечивает смазочным ниппелям и узлам трения высокую работоспособность.
2. Соблюдайте график смазки: Регулярное смазывание предотвращает попадание грязи и других загрязняющих веществ в систему. Недостаточная смазка может привести к повреждению деталей и нарушению работы ниппелей.
3. Применяйте защитные колпачки: Колпачки для масленок помогают предотвратить попадание пыли, влаги и мусора внутрь.
4. Очистите масленки перед смазкой: Грязь на поверхности фитинга может попасть внутрь системы при смазывании, что приведет к засорению и неисправности клапана.

Соблюдение этих рекомендаций поможет избежать проблем и продлить срок службы оборудования, требующего регулярной смазки.

Инструмент для устранения засоров в пресс-масленках

Используйте его для засорившихся фитингов. Он впрыскивает легкое масло под давлением для очистки засоров. Если фитинг невозможно очистить, замените его как можно скорее, чтобы избежать дальнейших проблем.

Изготовление

Высококачественные пресс-масленки должны соответствовать или превосходить эксплуатационные требования, чтобы выдерживать экстремальные условия, такие как колебания температуры, давление и воздействие химических веществ. Многие из них также должны отвечать техническим стандартам DIN и SAE, которые регламентируют конструкцию, производительность и резьбу.

Независимо от стандартов, качественные пресс-масленки проходят одинаково строгие производственные процессы и испытания для обеспечения оптимальной надежности.

Поверхностная закалка

Многие пресс-масленки подвергаются цементации в специально печах с полным контролем атмосферы, что предотвращает образование окалины и регулирует глубину закалки корпуса. Нагретый до красного каления материал поглощает углерод, что придает ему повышенную твердость. После этого изделие охлаждается в масле и повторно нагревается для достижения нужной степени твердости.

Сборка

Процесс сборки играет ключевую роль в обеспечении качества масляных фитингов. Обычно шаровой обратный клапан вставляется в полый корпус устройства, за которым следует пружина. Затем формируется буртик, удерживающий компоненты на месте. Далее фитинг проходит через серию тестов. Автоматизированная сборка позволяет обеспечить более точный контроль над процессом.

Тестирование

Обычно пресс-масленки подвергаются ударному испытанию. Оно имитирует напряжение, которому могут подвергаться фитинги в полевых условиях. Испытание гарантирует, что ниппель обладает достаточной прочностью и твердостью. В качестве примера испытания: свободное падение груза на фитинг. Если он выдерживает удар без повреждений, тест считается пройденным.

Проверка работоспособности

Перед отправкой в торговую сеть, пресс-масленки проходят несколько проверок:

• Испытание давлением при открывании: проверяется, корректно ли работает шаровой клапан и пружина.
• Испытание обратным давлением: позволяет убедиться, что обратный клапан удерживается на месте и предотвращает утечку смазки при накоплении давления.
• Испытание на рабочее давление: определяет максимальное давление, которое фитинг может выдержать без повреждения его компонентов.

Успешно пройденные тесты гарантируют надежность и долговечность пресс-масленок, их соответствие самым строгим требованиям эксплуатации.

Часто задаваемые вопросы

Как работают пресс-масленки?

Обычные смазочные фитинги работают как односторонний обратный клапан, позволяющий смазке двигаться только в одном направлении. Внутри масленки расположен шариковый клапан, удерживаемый пружиной. Когда смазка под давлением поступает в фитинг, давление смещает шарик, сжимая пружину и открывая проход для смазки. После прекращения подачи, пружина возвращает шарик на место, герметично закрывая отверстие, что предотвращает обратный выход или утечку смазки.

Как залить смазку в пресс-масленку?

Чтобы правильно залить смазку через пресс-масленку, выполните следующие шаги:

1. Очистите пресс-масленку от грязи и мусора, чтобы предотвратить попадание загрязнений в систему.
2. Убедитесь, что шприц для смазки заполнен подходящей смазкой и оснащен правильной насадкой для соединения с пресс-масленкой.
3. Подсоедините наконечник шприца к масленке, убедившись, что он плотно зафиксирован.
4. Качайте шприц, пока смазка не начнет поступать через масленку в деталь.
5. Остановитесь при сопротивлении, чтобы избежать переполнения и возможной утечки смазки через уплотнения.
6. Аккуратно отсоедините шприц от масленки, при необходимости сдвинув муфту в сторону.

Сколько смазки следует наносить на фитинг?

Смазку следует подавать только до тех пор, пока не возникнет сопротивление. Не заполняйте фитинг до перелива или выхода смазки через уплотнения. Изменения температуры или давления могут вызвать расширение смазки, что приведет к утечкам. Это может стать причиной налипания грязи, гравия или мусора на открытую смазку, что, в свою очередь, сократит срок службы движущихся частей.

Как прикрепить муфту смазочного пистолета к пресс-масленке?

Установите присоединительную муфту под углом к фитингу и, плотно прижимая, накрутите ее на фитинг. Вы должны почувствовать, как муфта защелкнулась и надежно зафиксировалась на месте.

Как снять смазочный шприц с пресс-масленки?

Убедитесь, что давление между муфтой и масляным фитингом сброшено. Если этого не произошло автоматически, наклоните муфту смазочного пистолета примерно на 15 градусов, чтобы нарушить уплотнение. При этом можно заметить, как смазка выходит из зазора между муфтой и фитингом. После сброса давления наклоните муфту еще сильнее, более чем на 15 градусов, одновременно покачивая ее из стороны в сторону. Это позволит безопасно отсоединить муфту от фитинга.

Как смазать фитинг с плоской головкой?

Эти низкопрофильные фитинги смазываются с помощью муфты для плоской головки.

1. Прикрепите к смазочному шприцу насадку для фитингов с плоской головкой.
2. Очистите фитинг от загрязнений и мусора.
3. Наденьте муфту на головку фитинга так, чтобы она надежно зафиксировалась.
4. Начните закачивать смазку, пока не почувствуете сопротивление или не будет подано необходимое количество смазки.
5. После завершения аккуратно снимите муфту, сдвинув ее в сторону от фитинга.

Что делать, если пресс-масленка не принимает смазку?

Если смазка не поступает в масленку, выполните следующие действия:

1. Проверьте состояние ниппеля фитинга. Если он поврежден, замените фитинг.
2. Если фитинг цел, убедитесь, что его отверстие не забито грязью или другим мусором, который может препятствовать поступлению смазки. При необходимости замените фитинг.
3. Если загрязнений нет, попробуйте использовать специальный инструмент для удаления затвердевшей смазки, которая может блокировать внутренние каналы фитинга.

Как очистить пресс-масленку?

Пресс-масленки склонны к накоплению грязи и мусора. Использование защитных колпачков помогает поддерживать их в чистоте. Если колпачки не применяются, можно протереть фитинг безворсовой тканью, чтобы удалить загрязнения.

Для засоренных или заблокированных масленок можно использовать инструмент для разблокировки. Этот инструмент специально разработан для быстрого устранения засоров. В его резервуар заливается легкое масло, после чего вставляется плунжер. Удар молотка позволяет впрыснуть масло в масленку, ослабляя внутренние засоры и восстанавливая проходимость.
