Стопорные кольца играют важнейшую роль во многих механических узлах. Эти крепежные элементы создают радиальное усилие, которое фиксирует детали в заданном положении, обеспечивая их соосность и надежную посадку. Однако, как и любой прецизионный компонент, при неправильном подборе, монтаже или обслуживании стопорные кольца могут выйти из строя, а последствия таких отказов зачастую обходятся дорого.
В этой статье мы подробно рассмотрим наиболее распространенные причины разрушения стопорных колец, способы их предотвращения, критерии выбора подходящего кольца для вашей задачи, а также объясним, почему сотрудничество с надежным поставщиком, таким как «Крепком», помогает обеспечить долговечную работу механизмов.
Что такое стопорное кольцо?
Стопорные кольца — это крепежные изделия в форме окружности, которые с щелчком устанавливаются в проточенную канавку на валу или внутри корпуса. Их функция проста, но критически важна: удерживать компоненты на месте, предотвращать нежелательное осевое смещение и служить механическим упором для деталей в сборке.

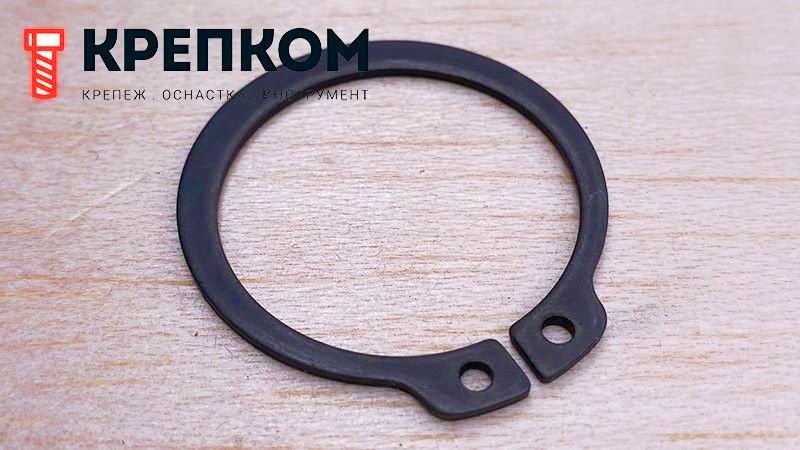

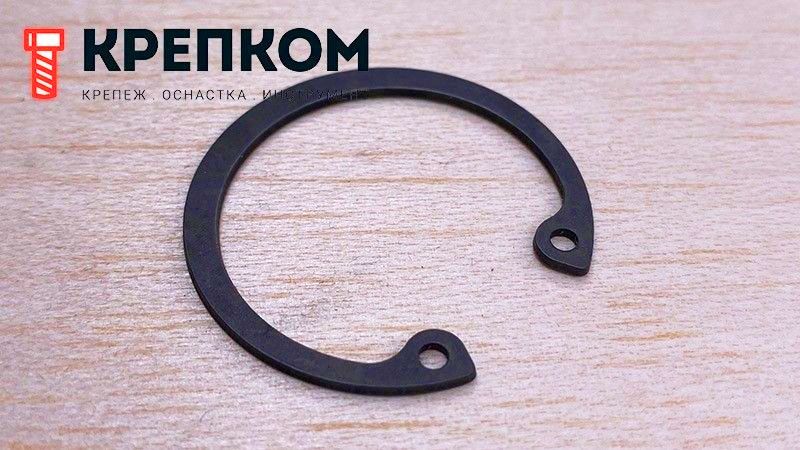

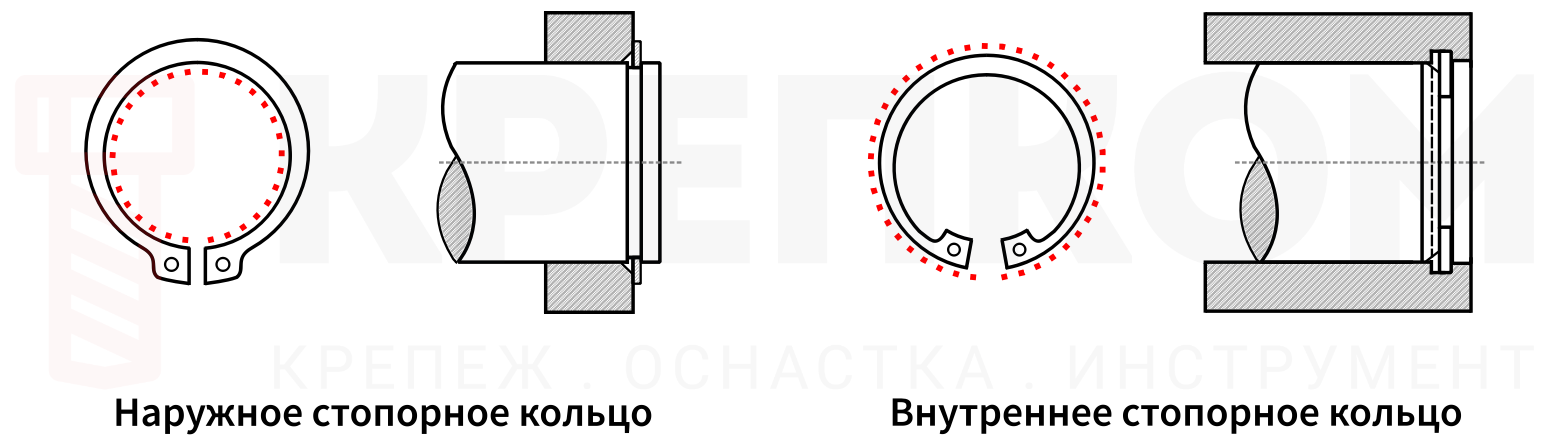

Существует несколько типов стопорных колец, каждый из которых имеет уникальную конструкцию, подходящую для разных применений. Внутренние стопорные кольца устанавливаются в отверстия, в то время как наружные кольца надеваются на валы. E-образные скобы (E-clip) монтируются сбоку и хорошо подходят для небольших осевых нагрузок. Кольца спиральные, напротив, обеспечивают контакт на 360° и часто предпочтительны в условиях высоких скоростей или высоких нагрузок благодаря равномерному распределению усилия.
Стопорные кольца используются повсеместно: от автомобильных двигателей и сельскохозяйственной техники до медицинских устройств и бытовой электроники. Что объединяет все эти отрасли? Потребность в надежной фиксации подвижных или несущих нагрузку деталей.
Распространенные причины разрушения стопорных колец
Большинство проблем, связанных с выходом стопорных колец из строя, можно свести к нескольким типичным причинам, многие из которых можно предотвратить при правильном проектировании, монтаже и обслуживании.
Деформация и износ канавки
Самая распространенная причина отказа — проблемы с самой канавкой. Поскольку кольцо опирается на канавку для удержания, любое отклонение от спецификаций производителя может поставить под угрозу надежность всей сборки.
Если канавка слишком мелкая, кольцо не сядет полностью, что снизит его способность выдерживать нагрузку. Если канавка слишком глубокая, кольцо не создаст достаточного механического упора для удержания деталей на месте. Даже при правильных геометрических размерах повторяющиеся движения, ударные нагрузки или сильная вибрация могут постепенно изнашивать канавку, делая посадку со временем свободной. Некачественная механическая обработка, например, несоблюдение допусков или шероховатая поверхность, также может вызвать неравномерное распределение напряжений, приводящее к преждевременному разрушению.
Совет по предотвращению: всегда строго соблюдайте спецификации производителя кольца в отношении размеров и допусков канавки. В механизмах с большим количеством циклов регулярно проверяйте канавки на наличие признаков износа, скругления кромок или расширения.
Неправильный монтаж
Многие пользователи пытаются установить кольца вручную или с помощью таких инструментов, как плоскогубцы или отвертки. Хотя это может сработать для некоторых типов стопорных или в некоторых случаях в краткосрочной перспективе, такой метод может деформировать кольцо, ослабить его пружинящие свойства или привести к неправильной посадке.
Кроме того, чрезмерное расширение или сжатие кольца при монтаже может вывести его за пределы упругой деформации. Будучи необратимо деформированным, кольцо может больше не фиксироваться надежно в канавке, что повышает риск разрушения под нагрузкой. Важна и ориентация: установка кольца обратной стороной или под углом приводит к неравномерному контакту и ускоренному износу.

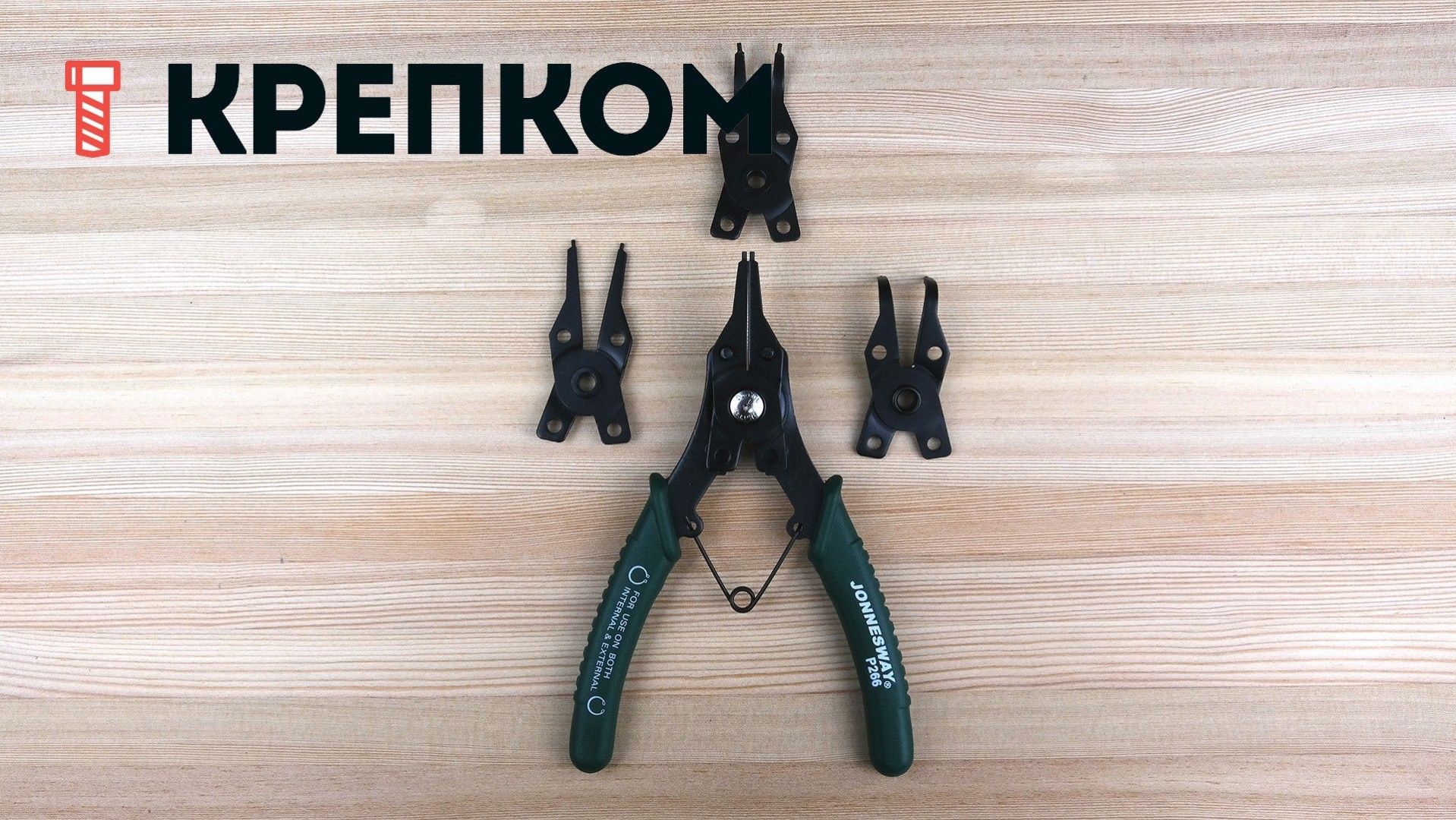

Совет по предотвращению: используйте правильные инструменты, включая специальные щипцы для стопорных колец и монтажные приспособления, предназначенные для вашего типа колец. У «Крепком» представлен широкий ассортимент щипцов, съемников, разжимов и других инструментов для монтажа и демонтажа колец. Следуйте инструкциям производителя относительно пределов расширения и правильной ориентации при посадке. Это небольшой шаг, который значительно повышает надежность узла.
Неправильный подбор стопорного кольца
Выбор неподходящего стопорного кольца для вашей задачи — верный путь к отказу. Даже небольшое отклонение от требуемого размера может привести к плохой фиксации или проскальзыванию. Кольцо, которое чуть слишком велико или слишком мало для канавки, создает несоответствие, ставящее под угрозу стабильность вашей сборки.
Размер — не единственный фактор. Тип кольца также играет большую роль. E-образные скобы — хороший выбор для легких осевых нагрузок, но они могут не выдержать условий с сильной вибрацией или внезапными ударами. Спиральные кольца, с их полным контактом на 360°, как правило, обеспечивают лучшее распределение нагрузки и часто лучше подходят для более тяжелых условий эксплуатации.
Если кольцо не соответствует ожидаемым нагрузкам, это может привести к его разрушению, срезу или даже выталкиванию из канавки.
Совет по предотвращению: используйте подробные данные о применении (диаметр вала, осевая нагрузка, скорость вращения, условия окружающей среды) для выбора подходящего кольца. Если вы не уверены, какой тип кольца подходит для вашей задачи, специалисты «Крепком» готовы помочь вам найти оптимальное решение.
Усталость материала и коррозия
В механизмах с большим количеством циклов или постоянным движением усталость материала становится реальной проблемой. Повторяющиеся нагрузки могут вызвать образование микротрещин в материале кольца, которые со временем разрастаются и в конечном итоге приводят к разрушению. Это особенно характерно для вращающихся валов, приводов и возвратно-поступательных механизмов.
Еще один риск — коррозионное воздействие, особенно в условиях повышенной влажности или контакта с химическими веществами. Со временем кольца без защитного покрытия корродируют, что снижает их структурную целостность и удерживающую способность.

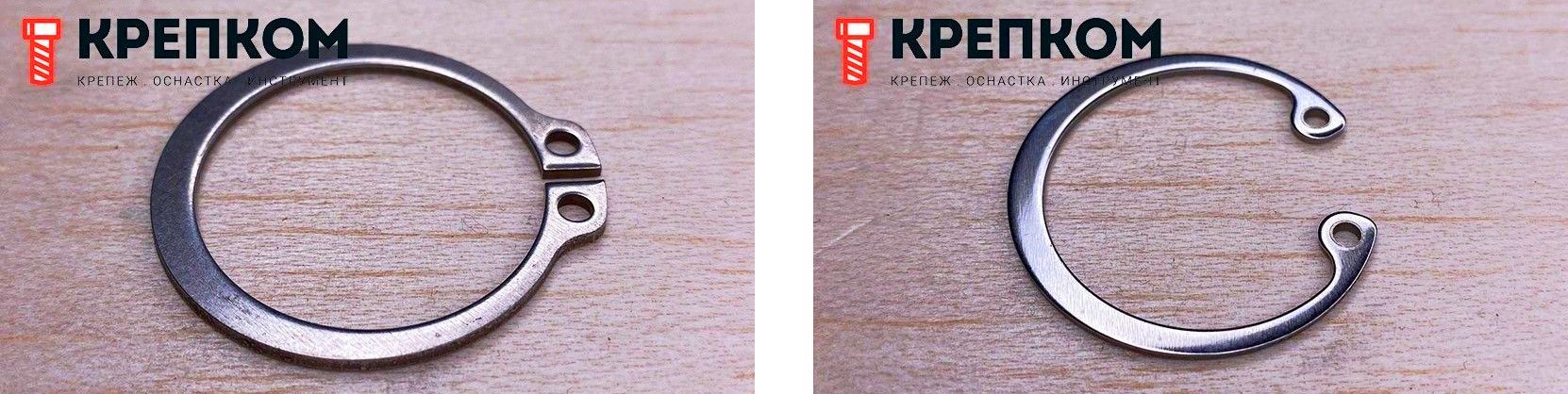

Совет по предотвращению: выбирайте материалы, соответствующие вашей рабочей среде. Нержавеющая сталь или высокоуглеродистые сплавы обеспечивают лучшую усталостную прочность, в то время как защитные покрытия, такие как фосфатирование или цинкование, противостоят коррозии. «Крепком» предлагает стопорные кольца из различных материалов и с разными покрытиями для обеспечения как производительности, так и защиты.
Тепловое расширение и сжатие
Когда стопорные кольца и удерживаемые ими детали изготовлены из разных материалов, перепады температуры приводят к неравномерному тепловому расширению. Поскольку материалы расширяются и сжимаются с разной скоростью, это может либо ослабить фиксацию кольца, либо вызвать его деформацию из-за возникающих напряжений.
Многократные термические циклы (нагрев и охлаждение) также могут ухудшить пружинные свойства кольца, особенно если оно не прошло надлежащую термообработку.
Совет по предотвращению: обязательно учитывайте тепловые свойства на этапе проектирования и выбора кольца. Выбирайте стопорные кольца, прошедшие термообработку, стабильные и долговечные, и используйте материалы, хорошо подходящие для работы в условиях температурных колебаний. «Крепком» предлагает термообработанные варианты и высокопроизводительные материалы для применения в сложных тепловых режимах.
Заключение
Стопорные кольца кажутся простыми деталями, но от их работы зависит надежность всей механической сборки. Понимание основных причин отказов поможет избежать дорогостоящих проблем в будущем.
Уделяйте время проверке канавок, используйте правильный инструмент и выбирайте кольца, рассчитанные на ваши конкретные условия и нагрузки. В случае сомнений обращайтесь в компанию «Крепком», которая обеспечит вас нужными деталями и профессиональной поддержкой.
