Мы подготовили этот материал, объединив требования международных стандартов DIN и российских ГОСТ, чтобы дать вам исчерпывающий алгоритм выбора надежного крепежа.
Физика герметичности: скрытые угрозы конструкции
Чтобы соединение не протекало, давление, с которым хомут обжимает шланг, должно превышать внутреннее давление жидкости или газа в системе. Казалось бы, достаточно просто сильнее затянуть винт. Однако здесь мы сталкиваемся с конструктивными ловушками.
Проблема «Мертвой зоны»

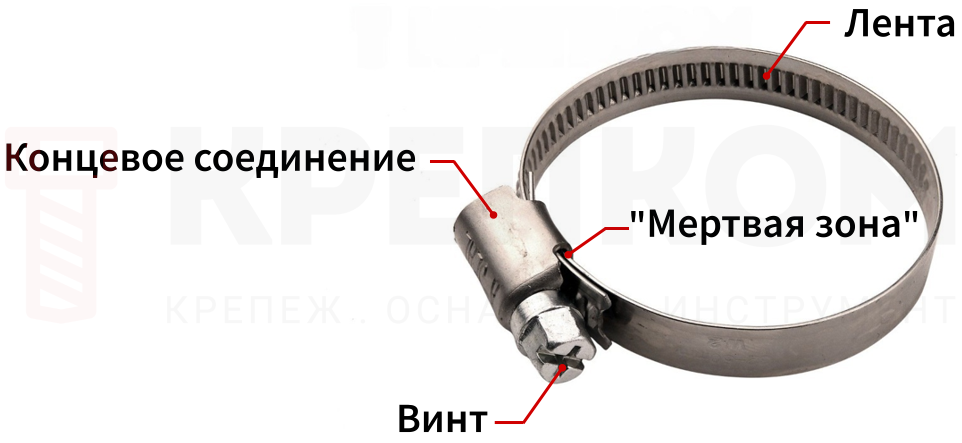

Червячный хомут не является идеальным кругом. Под корпусом замка, где лента идет внахлест, образуется небольшой участок, который практически не давит на шланг. Инженеры называют это «мертвой зоной». Именно здесь чаще всего возникает микротечь при перепадах температур.
Решение: выбирать качественные хомуты, где корпус замка имеет асимметричную форму, специально рассчитанную на минимизацию этого зазора.
Эффект «Терки»

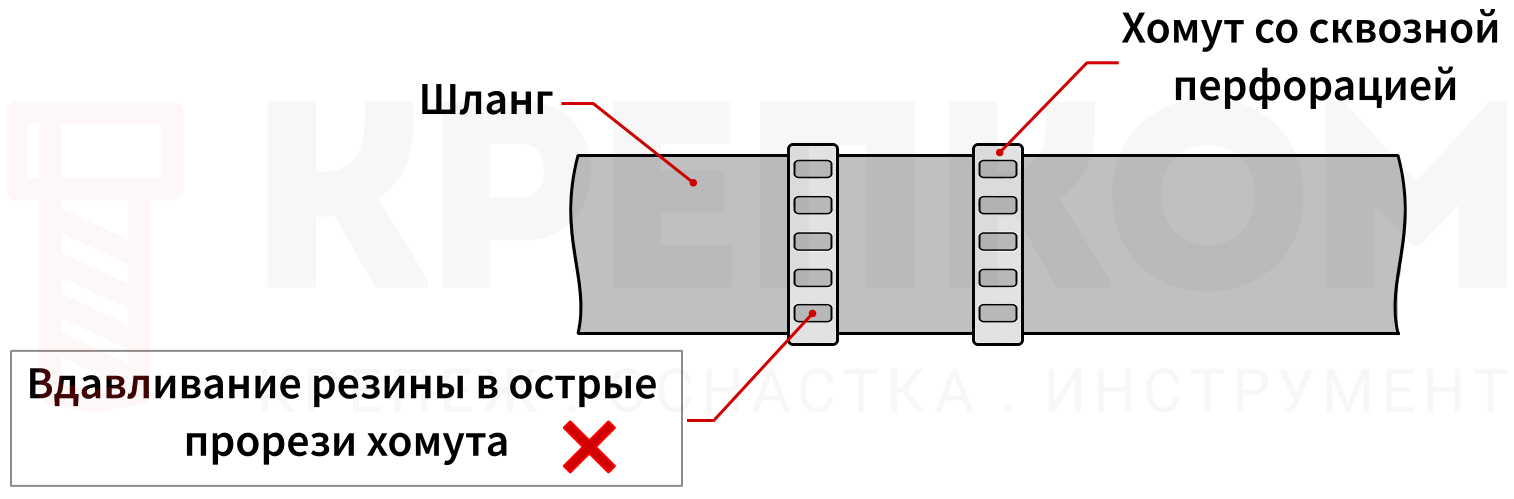

Многие бюджетные хомуты имеют сквозную перфорацию (прорези) для червяка. При затяжке мягкая резина шланга (особенно силикон или EPDM) выдавливается в эти отверстия. Под воздействием вибрации острые края металла начинают резать резину.
Решение: для ответственных узлов мы рекомендуем использовать хомуты с выштамповкой (насечкой). Их внутренняя поверхность гладкая или имеет отбортовку кромок, что сохраняет целостность шланга даже при сильном сжатии.
Виды хомутов по DIN, ГОСТ
Мировой рынок ориентируется на немецкий стандарт DIN 3017, однако при работе с отечественным оборудованием и проектами важно учитывать российские нормативы.
Подробнее о DIN, ГОСТ, ISO читайте в нашем обзоре.
Червячные хомуты (Worm Drive)

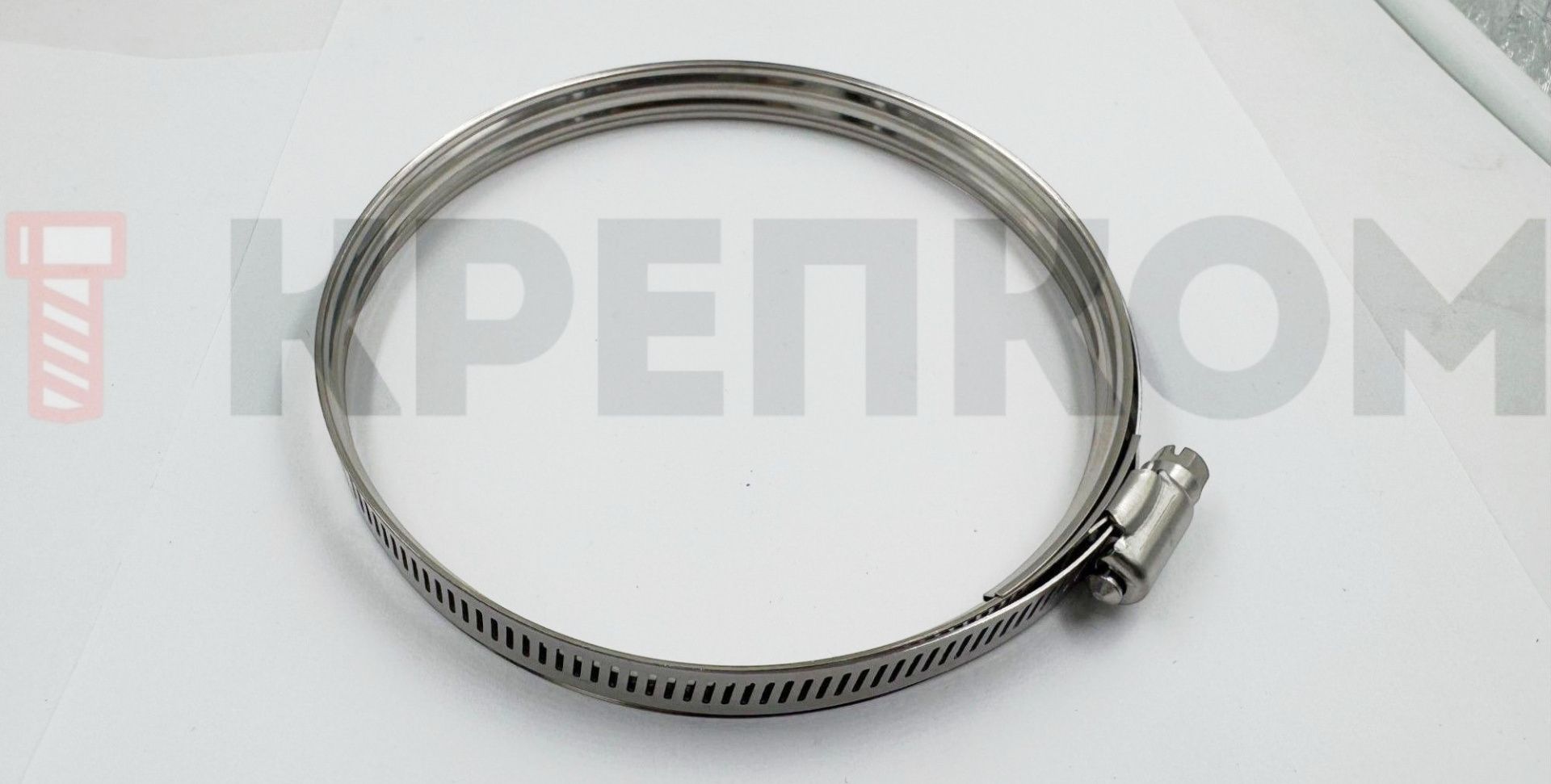

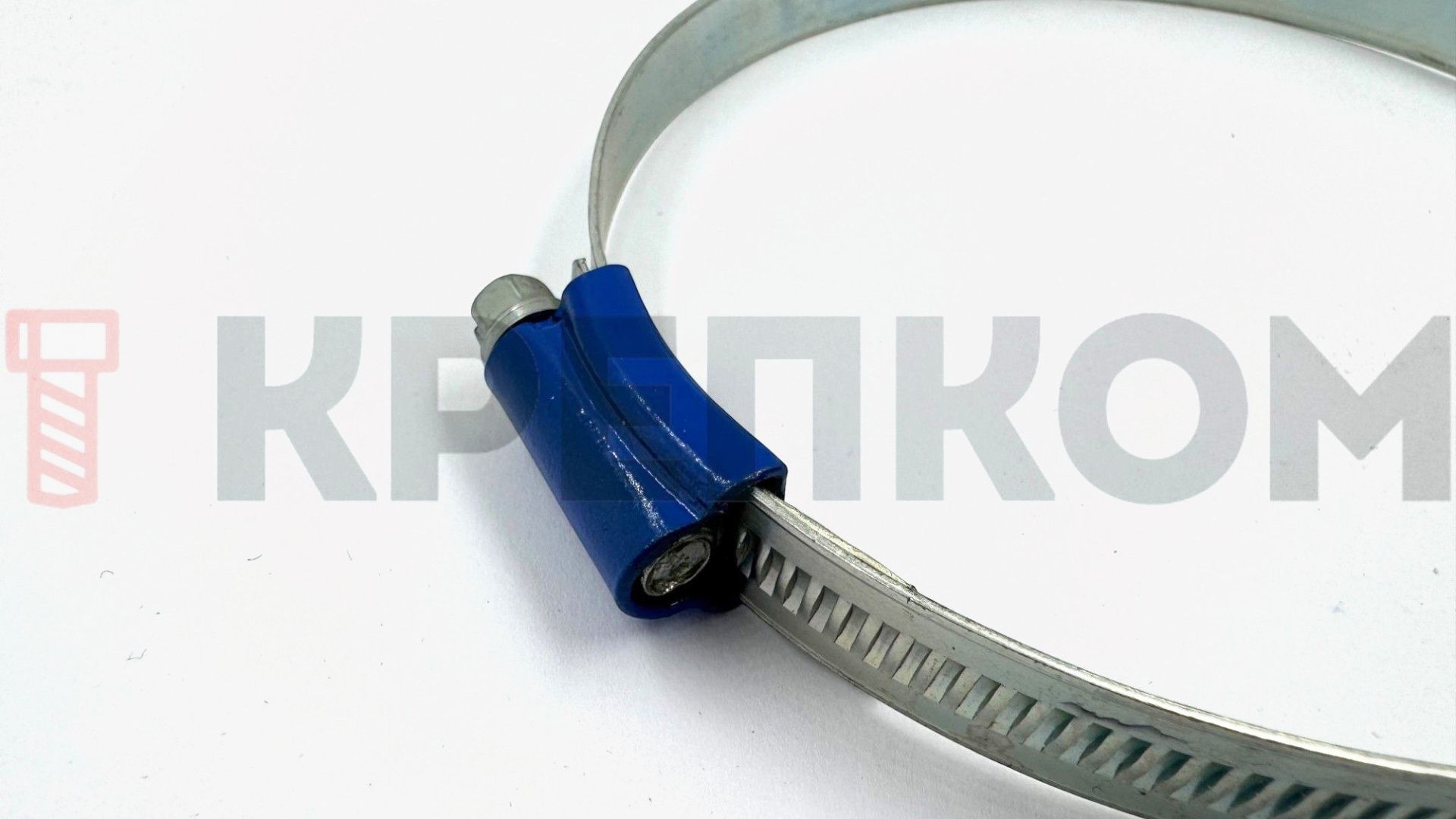

Самый массовый тип крепежа. Соответствует стандарту DIN 3017 (форма А). В российской классификации аналогичные изделия (облегченные и ленточные) регулируются ГОСТ 17679–80 и ГОСТ 24137–80.
- Где применять: системы охлаждения, топливопроводы, вентиляция, бытовая сантехника.
- Ограничения: эффективны при давлении до 10–15 атмосфер (в зависимости от диаметра). Не подходят для гидравлики с импульсными скачками давления.
Силовые хомуты (Heavy Duty / GBS)

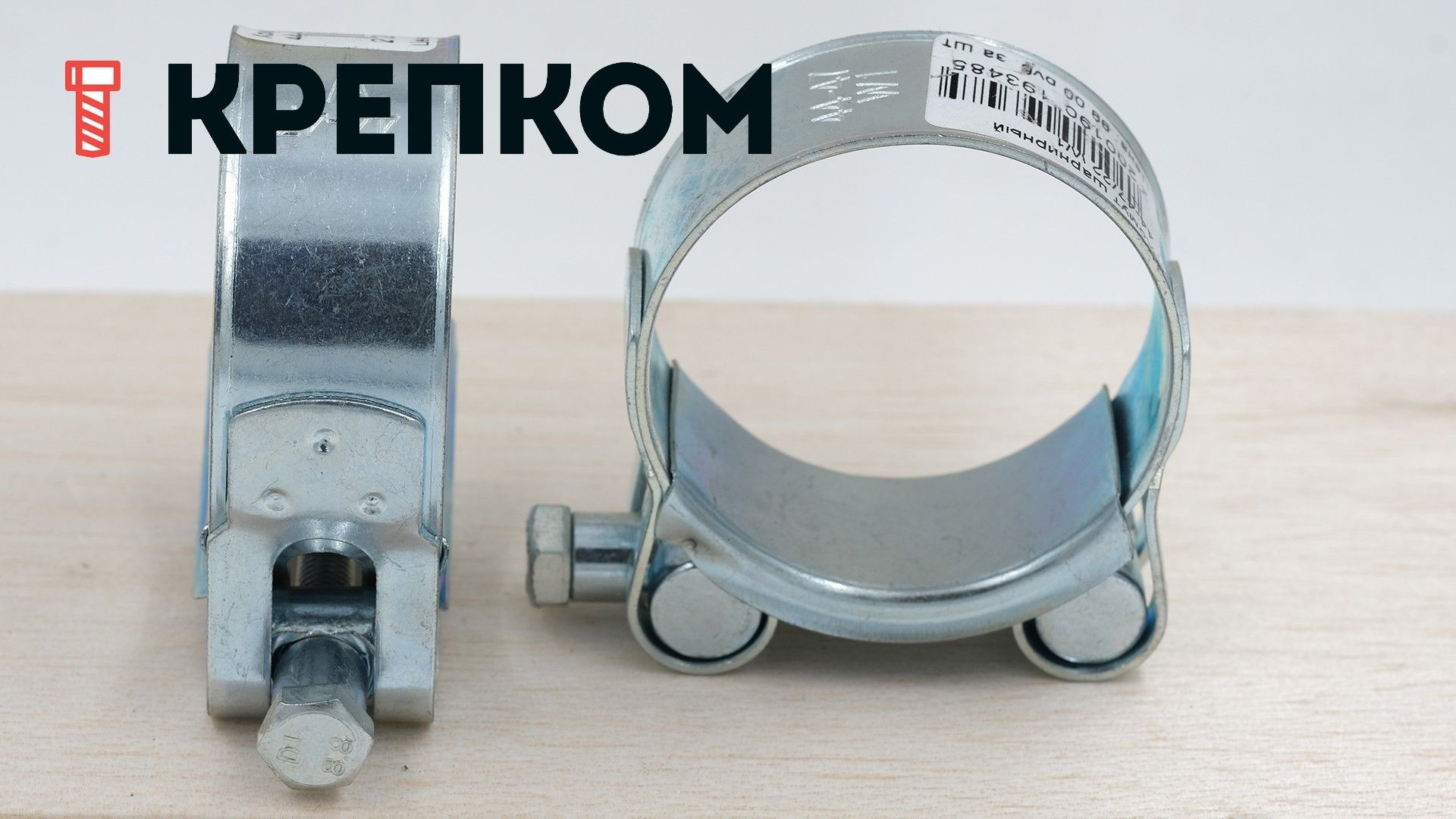

Это «тяжелая артиллерия» в мире крепежа, описываемая стандартом DIN 3017-3. Конструкция принципиально иная: вместо червяка используется шарнирный механизм с болтом и гайкой.
- Где применять: гидравлика высокого давления (>10 атм), толстостенные армированные рукава, спецтехника, горнодобывающее оборудование.
- Почему это важно: червячный механизм при высоких нагрузках может проскользнуть или разрушиться. Болтовое соединение силового хомута позволяет приложить момент затяжки в 4–5 раз больше, обеспечивая надежность там, где обычный хомут запрещен техникой безопасности.
Пружинные и проволочные решения

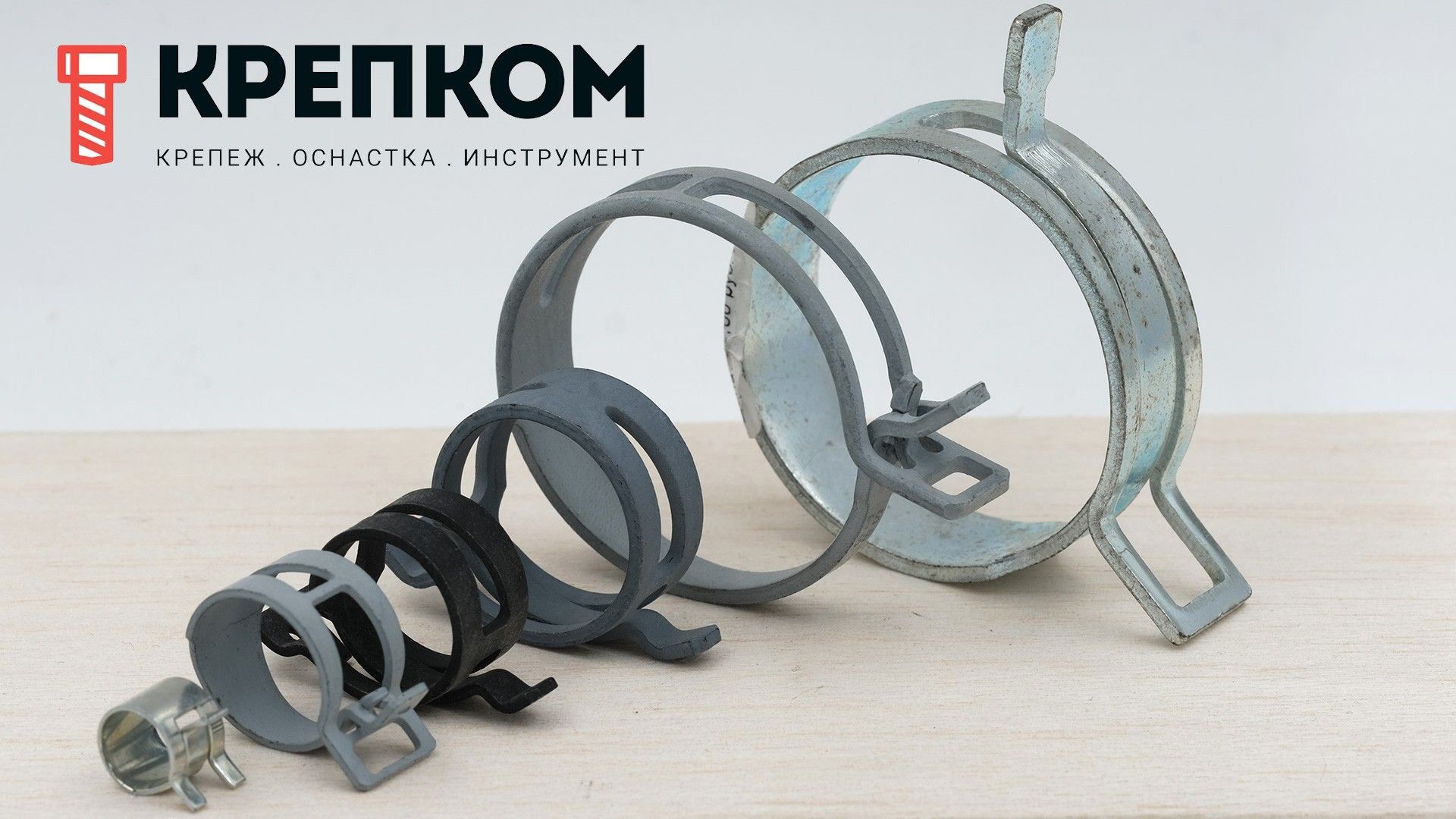

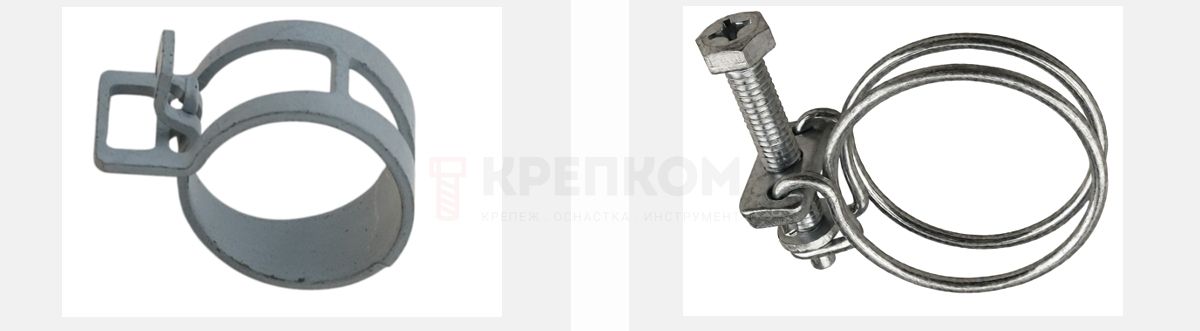

- Пружинные (FBS): золотой стандарт современного автопрома. Главное свойство — динамическая работа. В диапазоне температур от –40°C до +120°C резина расширяется и сжимается. Жесткий хомут в такой ситуации ослабнет на холоде, а пружинный сохранит постоянный натяг.
- Проволочные: применяются для спиральных (гофрированных) шлангов, так как широкая лента не может плотно обжать ребристую поверхность.
Сводная таблица выбора: Тип системы vs Хомут
| Система | Макс. давление | Тип хомута | Обоснование |
| Бытовая сантехника | 2–3 атм | Червячный 9 мм (W2) | Низкие нагрузки, простой монтаж, экономичность. |
| Автомобиль (охлаждение) | 2–3 атм | Пружинный (W4) | Компенсация теплового расширения (циклы нагрев/остывание). |
| Топливная система | 3–5 атм | Червячный 12 мм (W4) | Требуется лента с гладкой внутренней поверхностью для защиты мягкого шланга. |
| Гидравлика станка | 10–20+ атм | Силовой GBS (W5) | Высокое импульсное давление. Червячный хомут здесь недопустим. |
| Судовые системы | 2–5 атм | Пружинный или Силовой (W5) | Критична стойкость к морской среде (соль) и надежность при качке/вибрации. |
Подробнее о том, что означает маркировка хомутов из стали W1, W2, W3, W4, W5 читайте в нашем обзоре.
Материаловедение: как избежать коррозии
Ошибка здесь приведет к тому, что хомут сгниет за пару месяцев.
| Класс (DIN) | Материал | Описание и риски | Сфера применения |
| W1 | Оцинкованная сталь | Базовая защита. Не устойчива к кислотам. | Сухие помещения, простые соединения. |
| W2 | Лента AISI 430 / Винт оцинк. | Риск: ферритная нержавейка + цинк. | Авторемонт, бытовые задачи. |
| W4 | Нерж. сталь А2 (AISI 304) | Немагнитная сталь. Отличная стойкость к воде. | Пищепром, улица, влажные помещения. |
| W5 | Нерж. сталь А4 (AISI 316) | Содержит молибден. Стойкость к хлоридам. | Морская среда, химия, бассейны. |
Осторожно, гальваническая пара!

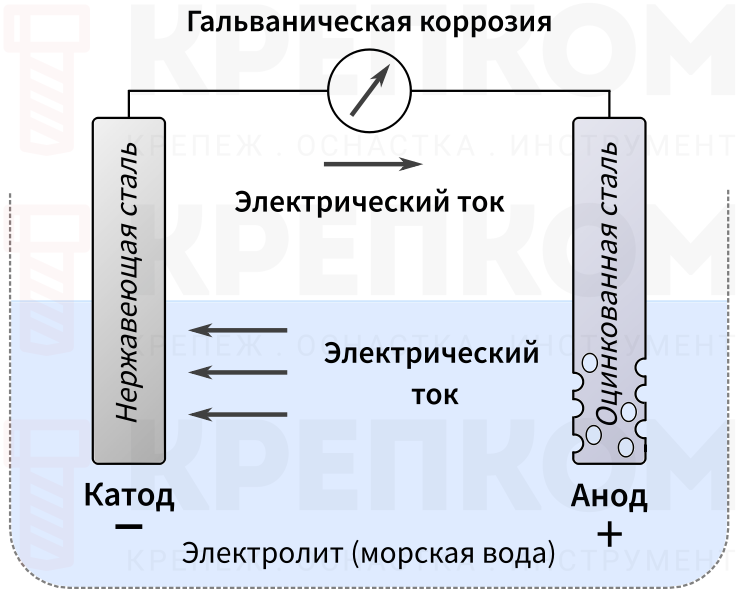

Категорически не рекомендуется использовать хомуты смешанного типа (W2) или сочетать нержавеющую ленту с оцинкованным винтом в морском климате. Соленая вода работает как электролит, запуская реакцию между цинком и нержавейкой. Цинк, будучи более активным металлом (анодом), разрушается стремительно. Для морских судов и прибрежных объектов допустим только класс W5 (полностью кислотостойкая сталь).
Подробнее о совместимости металлов и как избежать гальванической коррозии читайте в нашем обзоре.
Таблица моментов затяжки
Ниже приведены рекомендованные моменты затяжки хомутов для шлангов (для сухой резьбы). Используйте динамометрический ключ для контроля.
| Тип хомута | Ширина ленты | Диапазон диаметров | Давление (ориентир) | Момент затяжки |
| Червячный | 9 мм | 8–16 мм | до 5 атм | 2 – 3 Нм |
| Червячный | 9 мм | 16–27 мм | до 10 атм | 3 – 4 Нм |
| Червячный | 12 мм | 25–100 мм | до 15 атм | 5 – 6 Нм |
| Силовой (GBS) | 18-20 мм | 17–43 мм | 20–30+ атм | 8 – 10 Нм |
| Силовой (GBS) | 20-24 мм | 44–130 мм | 15–20 атм | 18 – 20 Нм |

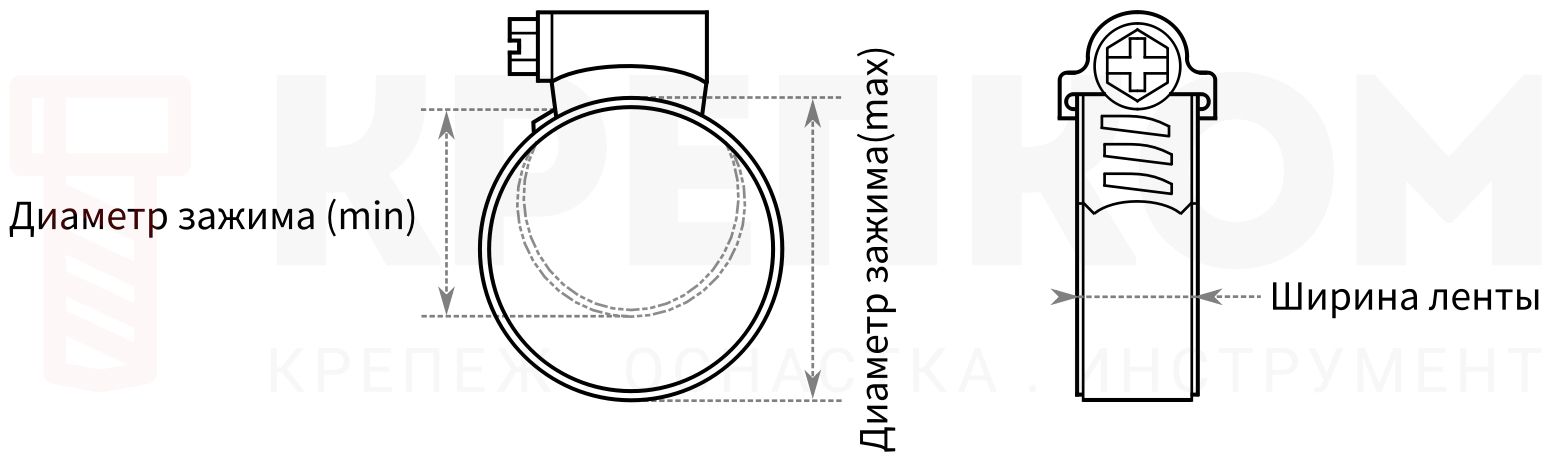

Как подобрать размер без ошибок
Главное правило инженера: замерять диаметр нужно после того, как шланг надет на штуцер (фитинг). Штуцер расширяет шланг, и замер «пустого» рукава даст ошибку.
Идеально подобранный хомут — тот, где ваш рабочий диаметр находится в середине диапазона регулировки хомута. Например, для диаметра 34 мм лучше взять хомут 25–40 мм, чем 32–50 мм. Это обеспечит правильную геометрию круга при затяжке.
Как правильно установить хомут
Даже лучший хомут GBS не спасет, если нарушена технология установки.
- Позиционирование: хомут должен стоять за утолщением (барбом) штуцера. Никогда не ставьте его на самый край — отступ от торца шланга должен быть 3–5 мм.
- Инструмент: отложите плоскую отвертку. Она соскальзывает, травмирует руки и повреждает оцинковку винта. Используйте гибкий торцевой ключ (7 или 8 мм).
- Правило 24 часов: резина подвержена явлению релаксации (текучести). В первые сутки после монтажа напряжение сжатия падает, так как материал «привыкает» к форме. Обязательно проведите контрольную подтяжку соединения через 24 часа или после первого нагрева системы.
FAQ: Часто задаваемые вопросы
Можно ли использовать червячный хомут повторно после демонтажа?
С инженерной точки зрения — нет, не рекомендуется. При первой затяжке металл ленты и витка резьбы испытывает пластическую деформацию, «садясь» по месту. При повторном использовании, особенно с другим моментом затяжки, накапливается усталость металла. Для систем под давлением (топливо, газ, гидравлика) повторное использование категорически запрещено нормами безопасности. Для садового шланга — допустимо.
Когда установка пружинного хомута обязательна?
Пружинный хомут незаменим в системах с циклическим перепадом температур более 50°C (например, контур охлаждения ДВС: от -30°C зимой до +95°C в работе). Резина шланга имеет высокий коэффициент теплового расширения. При нагреве она расширяется, при остывании — сужается. Жесткий винтовой хомут не может сжаться вслед за шлангом, и на холоде возникает зазор (течь). Пружина же постоянно выбирает этот зазор, работая как динамический компенсатор.
Подробнее об автомобильных хомутах в системе охлаждения читайте в нашем обзоре.
Как бороться с ослаблением хомутов при сильной вибрации?
Вибрация (например, на насосных станциях или двигателях) вызывает микродвижения в резьбе, приводящие к самоотвинчиванию.
- Используйте хомуты с нейлоновым кольцом в замке (по типу самоконтрящихся гаек Nyloc).
- Применяйте анаэробные фиксаторы резьбы (Loctite средней фиксации).
- Переходите на силовые двухболтовые хомуты, которые конструктивно более устойчивы к вибрационным нагрузкам за счет высокой силы трения в резьбе.
Заключение
Выбор хомута — это уравнение с тремя переменными: нагрузка, агрессивность среды и точные размеры.
Для садового полива достаточно оцинковки W1. Для катера в море жизненно необходим W5. А для гидравлики трактора альтернативы силовому хомуту просто нет.
В России при проектировании ответственных узлов следует также оглядываться на ГОСТы. Ленточные и специальные хомуты классифицируются по стандартам ГОСТ 24137–80, ГОСТ 24138–80 и ГОСТ 24193–80. Рукава, на которые они ставятся, должны соответствовать ГОСТ 6286–2017 (высокого давления) или ГОСТ 5398–76.
В каталоге «Крепком» мы собрали изделия, которые прошли проверку временем и соответствуют заявленным характеристикам. Не экономьте на безопасности — выбирайте профессиональный крепеж.
