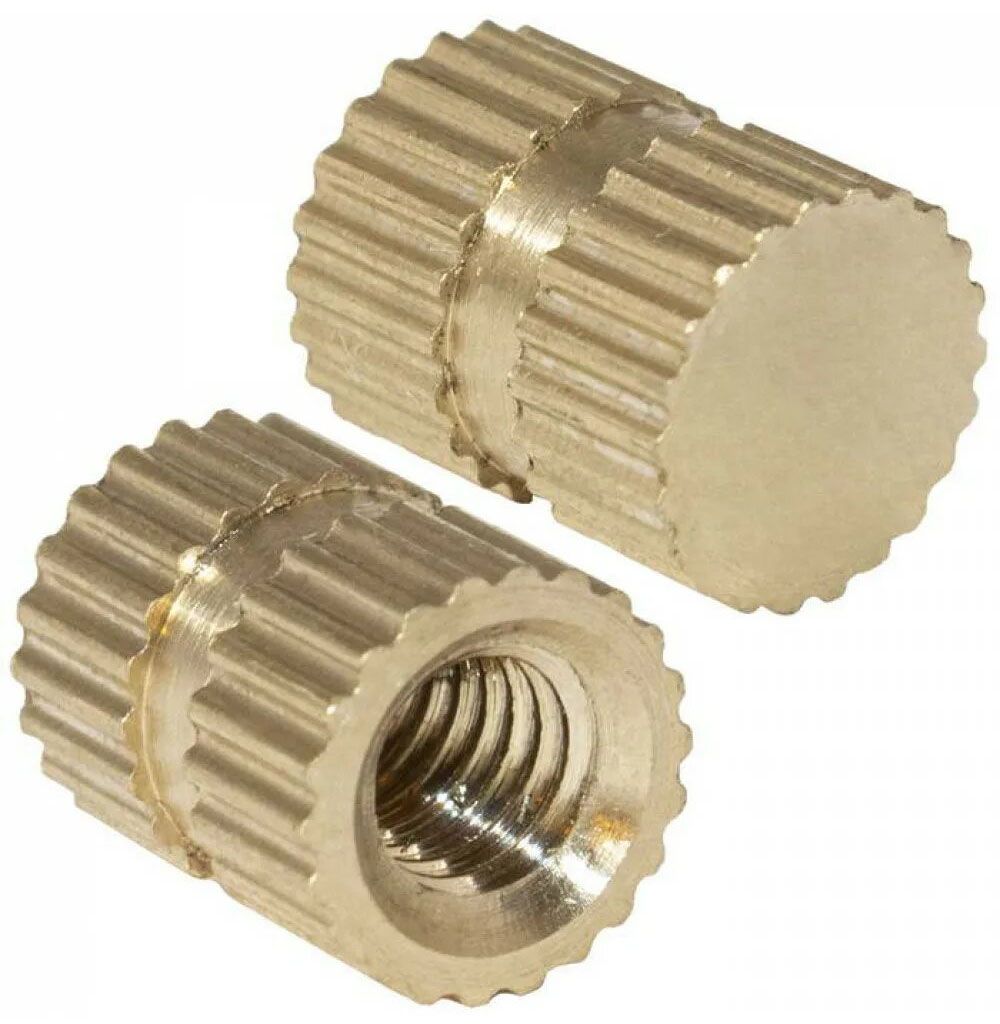

Втулка резьбовая закладная глухая, латунь
Внешний вид товара может отличаться от представленного на изображении
- Для создания резьбовых отверстий в пластиковых литьевых изделиях.
- Наличие наружной накатки для предотвращения проворачивания втулки в монтажных узлах.
- Форма втулки: глухая.
- Внутренняя метрическая резьба М1,6; М2; М2,5; М3; М4; М5; М6; М8; М10.
- Латунь обладает стойкостью к окислению и коррозии во влажной среде.
- Наружный диаметр: от 2,3 до 12 мм.
- Длина: от 1,5 до 15 мм.
Резьбовая закладная втулка предназначена для формирования износостойкой и надежной метрической резьбы внутри деталей из полимерных материалов (пластика, композитов, реактопластов). Имеет глухую конструкцию (закрытая со стороны дна), что исключает попадание расплава пластика во внутреннюю полость втулки в процессе литья под давлением. Изготавливается из коррозионностойкой латуни, что гарантирует долговечность резьбового соединения даже при многократных свинчиваниях/развинчиваниях (в отличие от резьбы, нарезанной непосредственно в пластике).
Применение
- Автомобилестроение и транспорт: пластиковые панели приборов, воздуховоды, элементы салона, корпуса фар, бамперы (места крепления датчиков и электронных блоков).
- Радиоэлектроника и приборостроение: корпуса ноутбуков, планшетов, смартфонов, мониторов, где критически важна многократная сборка/разборка без разрушения пластикового основания.
- Бытовая техника: корпуса стиральных машин, пылесосов, кухонных комбайнов, электродрелей - точки крепления двигателей, насосов и крышек.
- Медицинское оборудование и оптика: корпуса диагностических приборов, где требуется химическая стойкость к дезинфицирующим средствам.
- Электроинструмент и садовая техника: силовые узлы корпусов триммеров, цепных пил, перфораторов (для крепления рукояток и аккумуляторных отсеков).
Способ установки
Втулка закладывается в полость пресс-формы на стальные штифты (дорны) до начала цикла литья. Затем форма смыкается, и под высоким давлением впрыскивается расплавленный пластик (термопласт или термореактивная смола). После остывания и извлечения детали втулка оказывается монолитно запрессованной в тело пластика, образуя готовое посадочное место под винт, болт или стяжку.

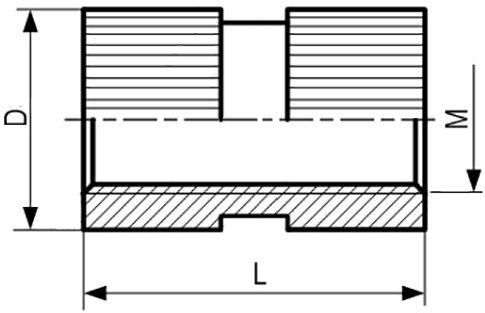

Размеры
| Резьба М | Диаметр внешний D, мм | Длина L, мм |
| М1,4 | 2,3 | 1,5 |
| М1,4 | 2,3 | 2 |
| М1,4 | 2,3 | 2,5 |
| М1,6 | 2,5 | 2,5 |
| М1,6 | 2,5 | 3 |
| М1,6 | 2,5 | 4 |
| М2 | 3,2 | 2,5 |
| М2 | 3,2 | 3,5 |
| М2 | 3,2 | 5 |
| М2,5 | 3,5 | 10 |
| М2,5 | 3,5 | 2,5 |
| М2,5 | 3,5 | 3,5 |
| М2,5 | 3,5 | 5 |
| М2,5 | 3,5 | 8 |
| М3 | 4,2 | 4 |
| М3 | 4,2 | 5 |
| М3 | 4,2 | 8 |
| М3 | 4,5 | 3 |
| М3 | 4,5 | 4 |
| М3 | 4,5 | 5 |
| М4 | 6 | 10 |
| М4 | 6 | 4 |
| М4 | 6 | 6 |
| М4 | 6 | 8 |
| М5 | 7 | 4 |
| М5 | 7 | 8 |
| М5 | 8 | 7 |
| М6 | 8 | 8 |
| М6 | 8 | 10 |
| М6 | 8 | 6 |
| М8 | 10 | 10 |
| М8 | 10 | 15 |
| М8 | 10 | 6 |
| М8 | 10 | 8 |
| М10 | 12 | 10 |
| М10 | 12 | 15 |
Характеристики
-
Тип гайкиМебельная
-
Единицы измеренияшт
-
МатериалЛатунь
