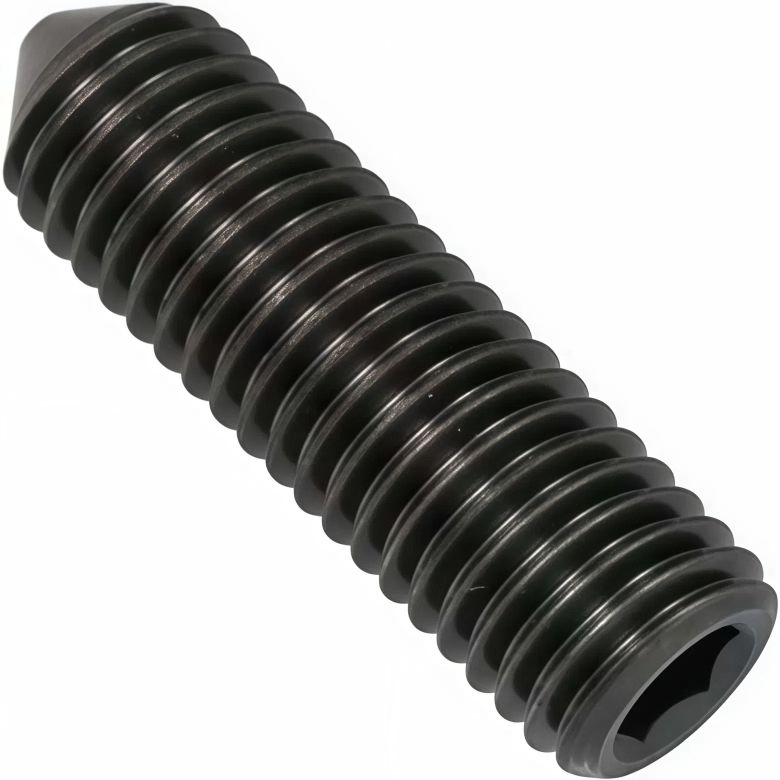

Установочный винт М20х25 DIN 914 (ISO 4027) с коническим концом применяется для надежной фиксации элементов между собой, предотвращая их смещение друг относительно друга. Устанавливается в отверстие с подготовленной резьбой при помощи шестигранного (имбусового) ключа. Выполнен из углеродистой стали 45H.

Размеры

DIN 914 винт установочный с внутренним шестигранником - чертеж, схема

Номинальный диаметр резьбы, d	М20
Длина, L	25 мм
Размер конуса, d_t	15 мм
Размер под ключ, S	10 мм
Глубина шлица, t	11 мм
Расстояние между гранями, e	11,43 мм

Характеристики

Тип винта

Установочный
DIN

914
ГОСТ

8878-93
ISO

4027
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

2,5
Единицы измерения

шт
Вес (г)

32,5
Шлиц

Шестигранник (HEX)
Размер шага резьбы

Крупный (обычный)
Угол конуса головки, град

120
Класс прочности

45H
Материал

Сталь 45
Название на упаковке (ориг. название)

Hexagon socket set screws with cone point
