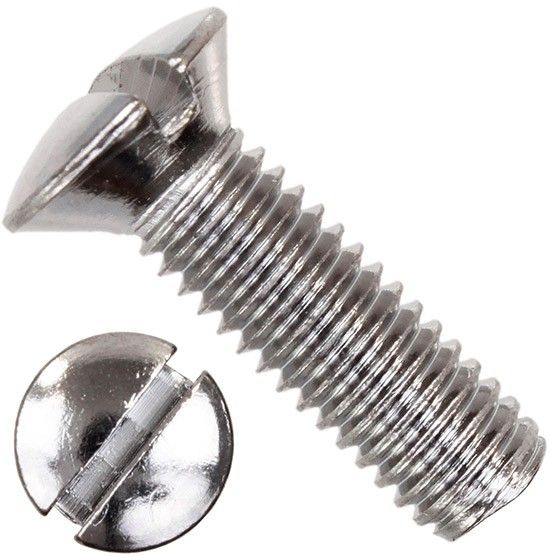

Винт с полупотайной головкой и прямым шлицем DIN 964 (ISO 2010), латунь хромированная
Ваш консультант Борис
+7 (999) 027-78-44- Для соединения металлических хромированных деталей.
- Подходит для полускрытой установки.
- Конструкция и размеры соответствуют стандарту DIN 964.
- Резьба метрическая от М2 до М10, крупный шаг, поле допуска 6g.
- Широкий диапазон длин (4 - 100 мм) для свинчивания материалов разных толщин.
- Головка полупотайной формы требует зенковки отверстия под углом 90°.

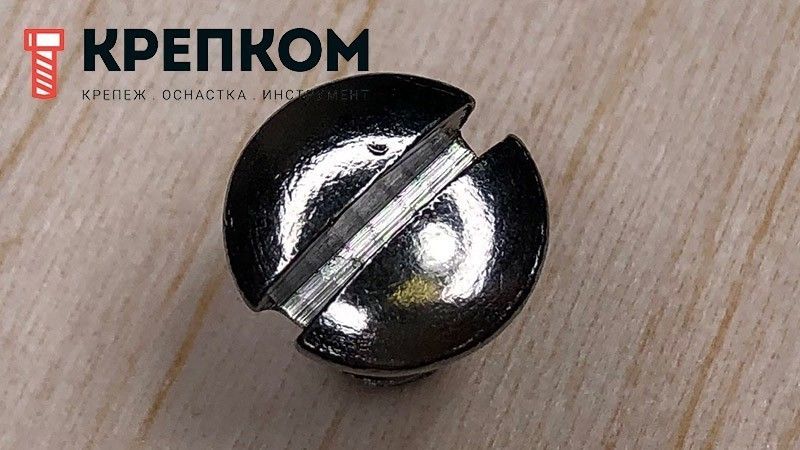

- Прямой шлиц под отвертку или биту «SL» с плоским жалом.
- Латунь является немагнитной, нетоксичной, устойчивой к низким температурам.
- Декоративное хромовое покрытие с зеркальным блеском.
- Длительный срок службы внутри и снаружи помещений, без следов коррозии и окисления.

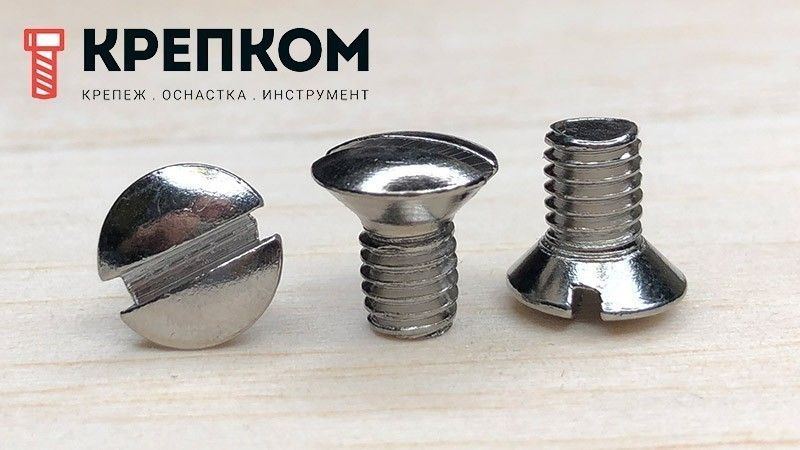

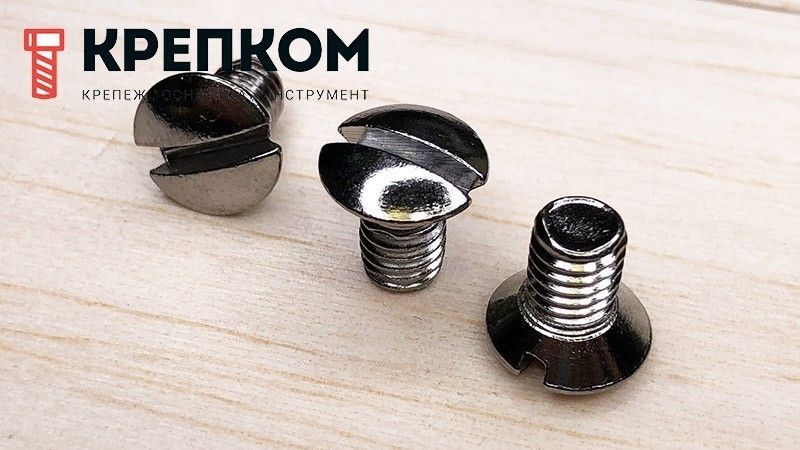

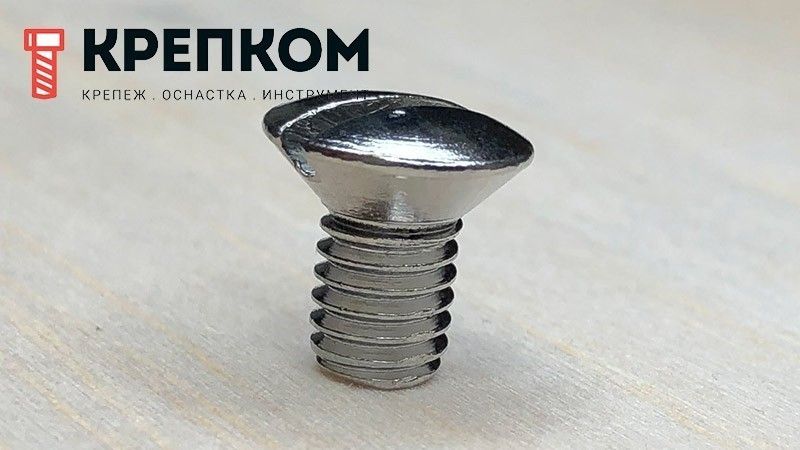

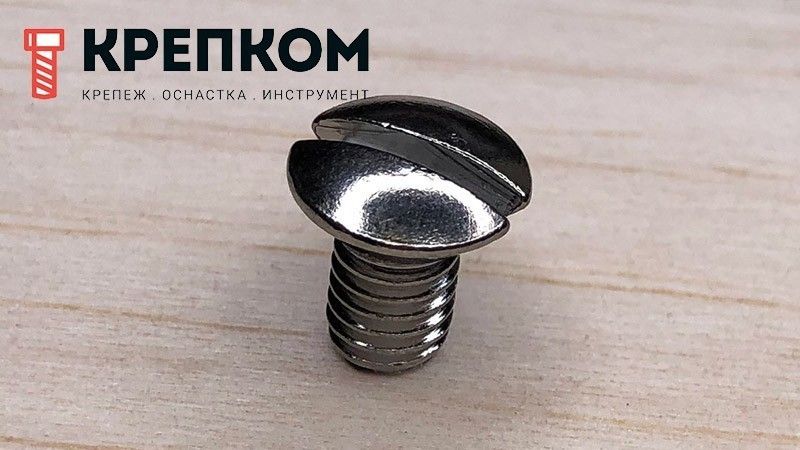

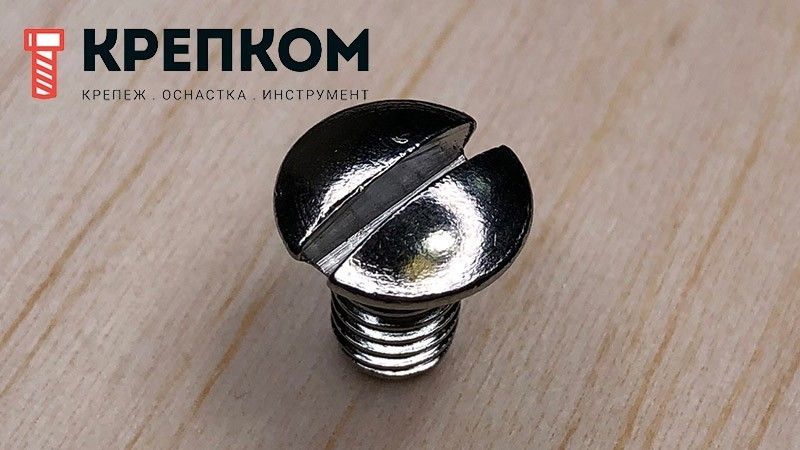

Винт с полупотайной головкой DIN 964 (ISO 2010) имеет стержень с полной метрической резьбой номинального диаметра М2 - М10. Потайная головка с выпуклым верхом оснащена прямым шлицем под плоскую отвертку. Изделие представлено в различных вариантах длин от 4 до 100 мм. Применяется для соединения металлических компонентов разных толщин. Ввинчивается в резьбовое отверстие или создает крепление с использованием хромированной гайки. Головка метиза устанавливается в зенкованное под 90° отверстие в закрепляемом материале, а ее слегка выступающая над поверхностью часть обеспечивает эстетически привлекательный вид сборки.
Применение:
Используется в приборостроении, автомобилестроении, сантехническом оборудовании, музыкальных инструментах, бытовой технике, декоративной отделке интерьеров, мебельном и других сборочных производствах, где важны такие свойства, как высокая коррозионная стойкость, магнитная пассивность, хорошая тепло- и электропроводность.
Материал изделия:
Полупотайной винт изготовлен из твердой латуни и покрыт защитно-декоративным слоем хрома, нанесенным гальваническим способом и отполированным для устранения неровностей. Такой вид покрытия обеспечивает:
- Дополнительную защиту от негативного воздействия внешней среды.
- Металлический цвет с зеркальным блеском.
- Твердость и износостойкость поверхности.
- ГОСТ 17474-80
- ISO 2010
Размеры:
| Резьба d | M2 | M2,5 | M3 | M4 | M5 | М6 | М8 | М10 |
| Диаметр головки dk | 3,8 | 4,7 | 5,6 | 7,5 | 9,2 | 11 | 14,5 | 18 |
| Высота головки k | 1,2 | 1,5 | 1,65 | 2,2 | 2,5 | 3 | 4 | 5 |
| Длина резьбы b | 16 | 18 | 19 | 22 | 25 | 28 | 34 | 40 |
| Ширина шлица n | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 |
| Высота f | 0,5 | 0,6 | 0,75 | 1 | 1,25 | 1,5 | 2 | 2,5 |
все размеры указаны в мм
Характеристики
-
DIN964
-
ГОСТ17474-80
-
ISO2010
-
Единицы измеренияшт
-
ШлицПрямой (SL)
-
Форма головкиПолупотайная
-
МатериалЛатунь хромированная
-
Название на упаковке (ориг. название)Slotted raised countersunk head screws, Brass chrome plated
