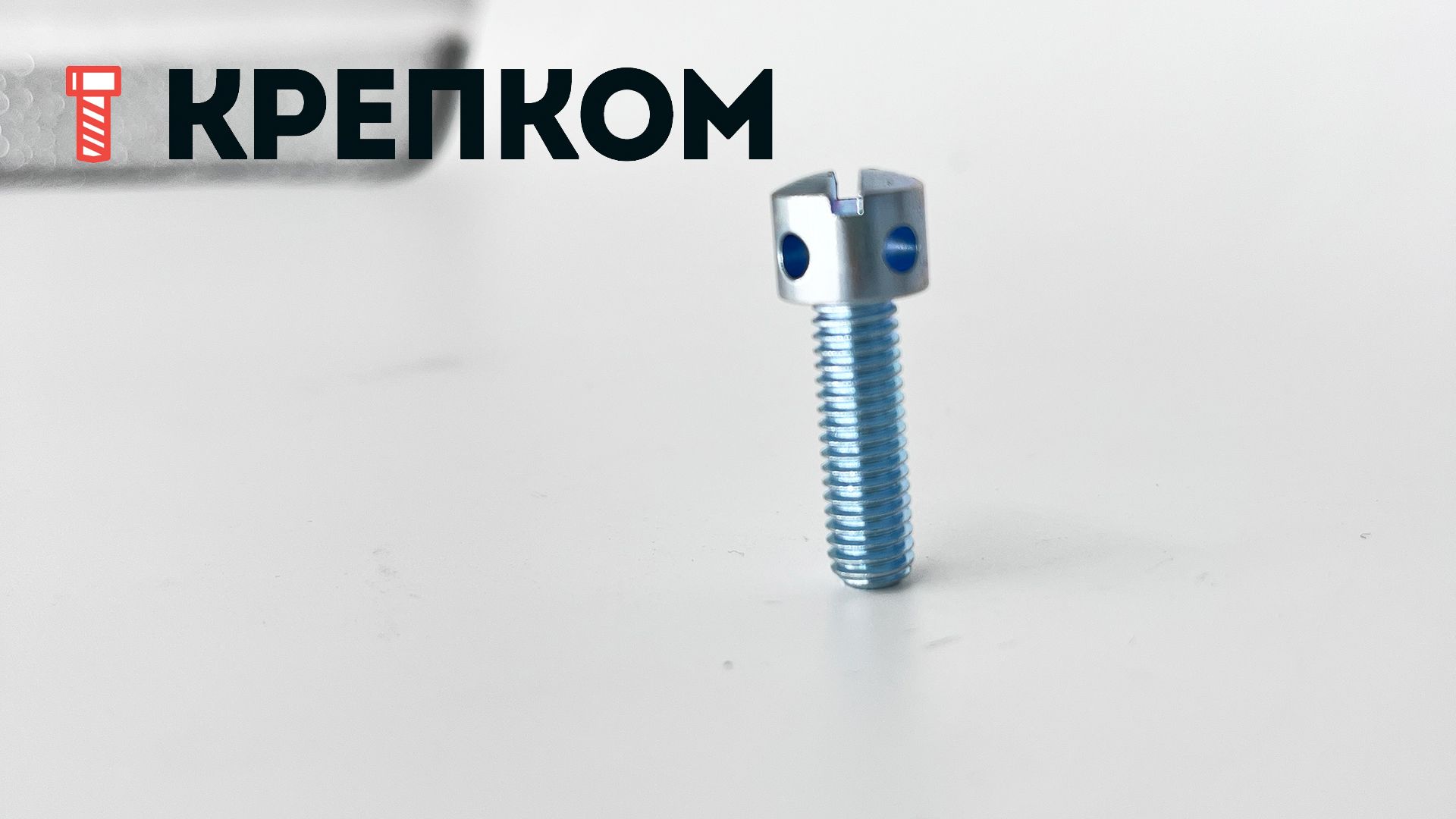

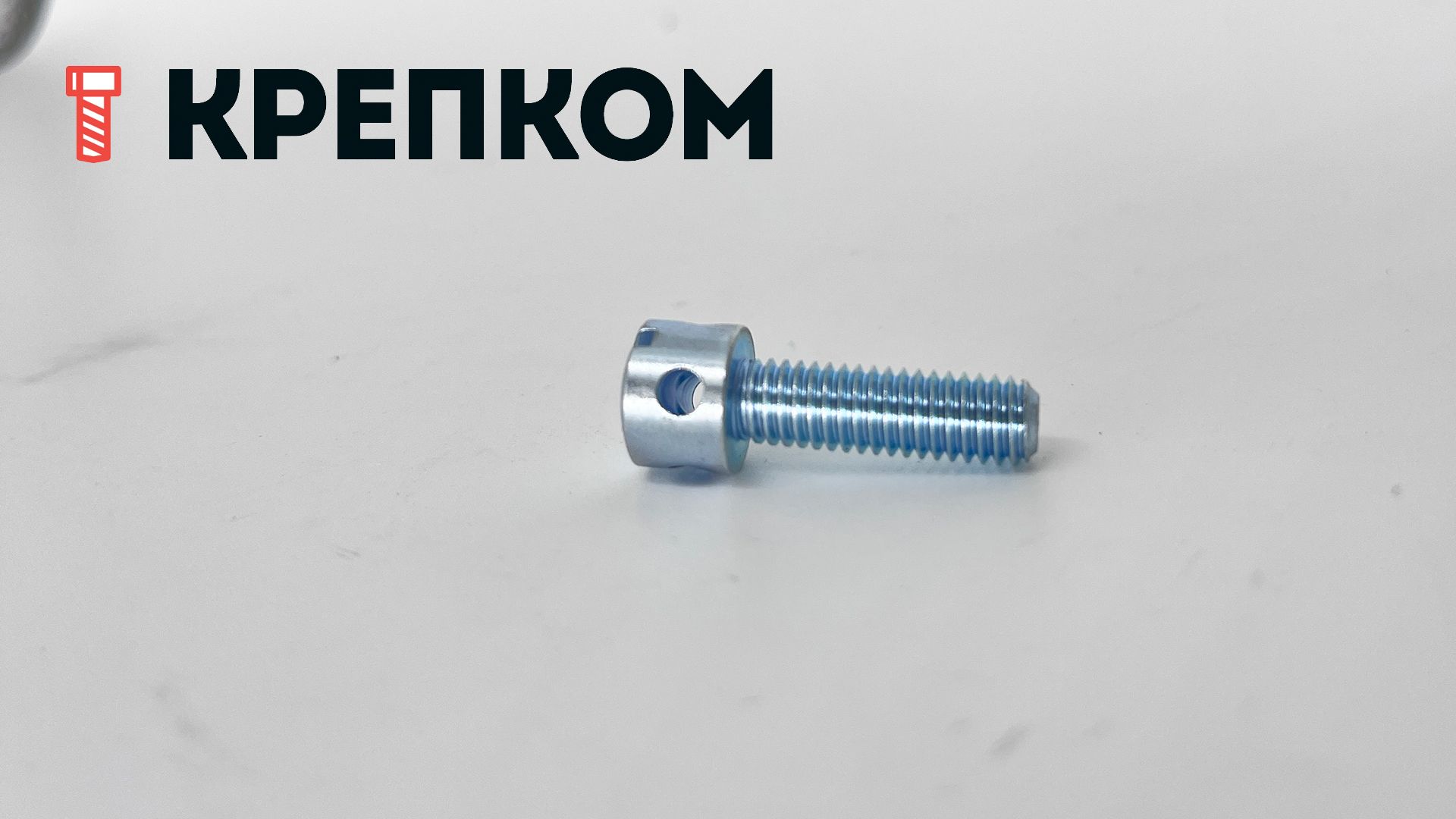

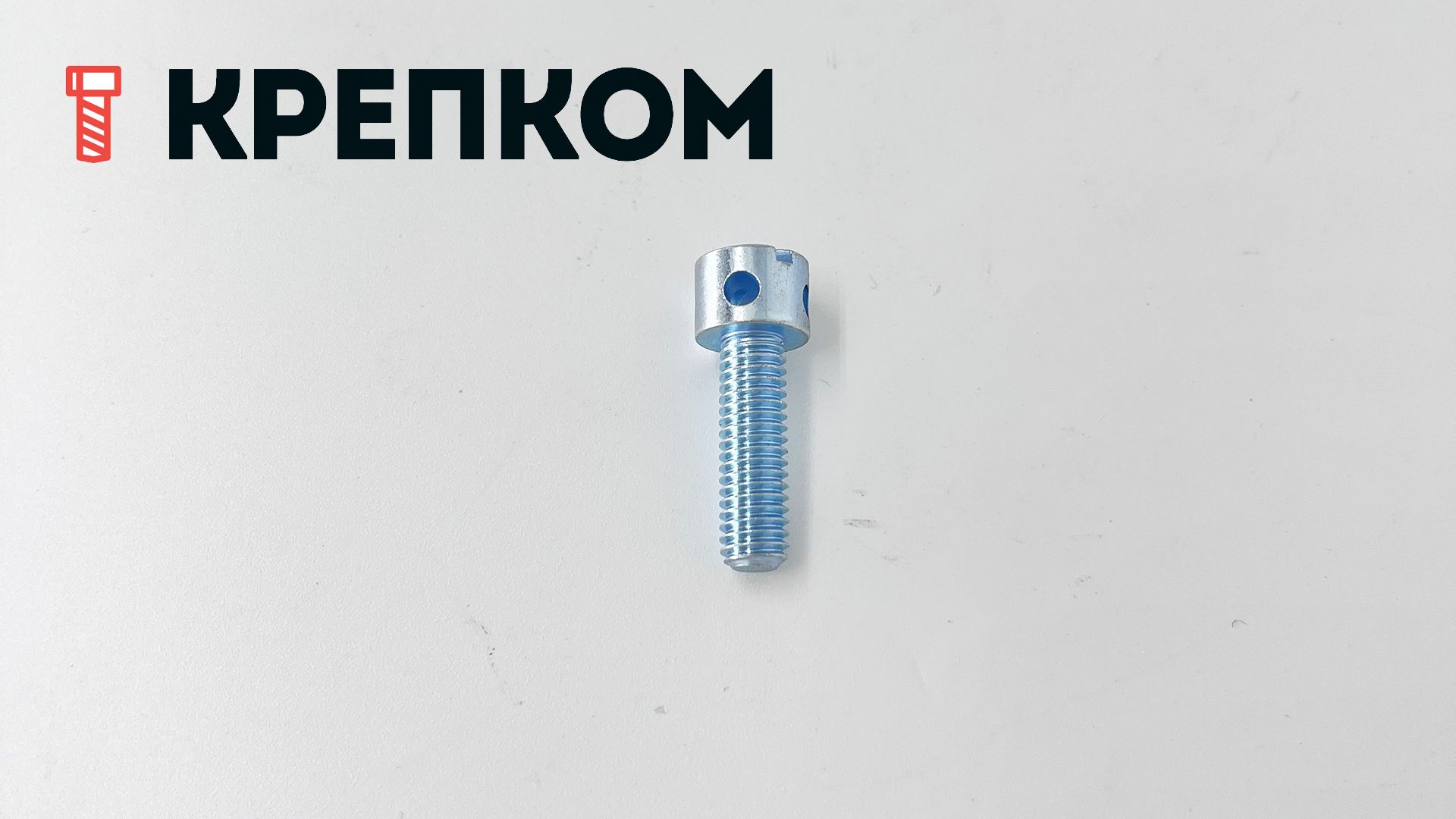

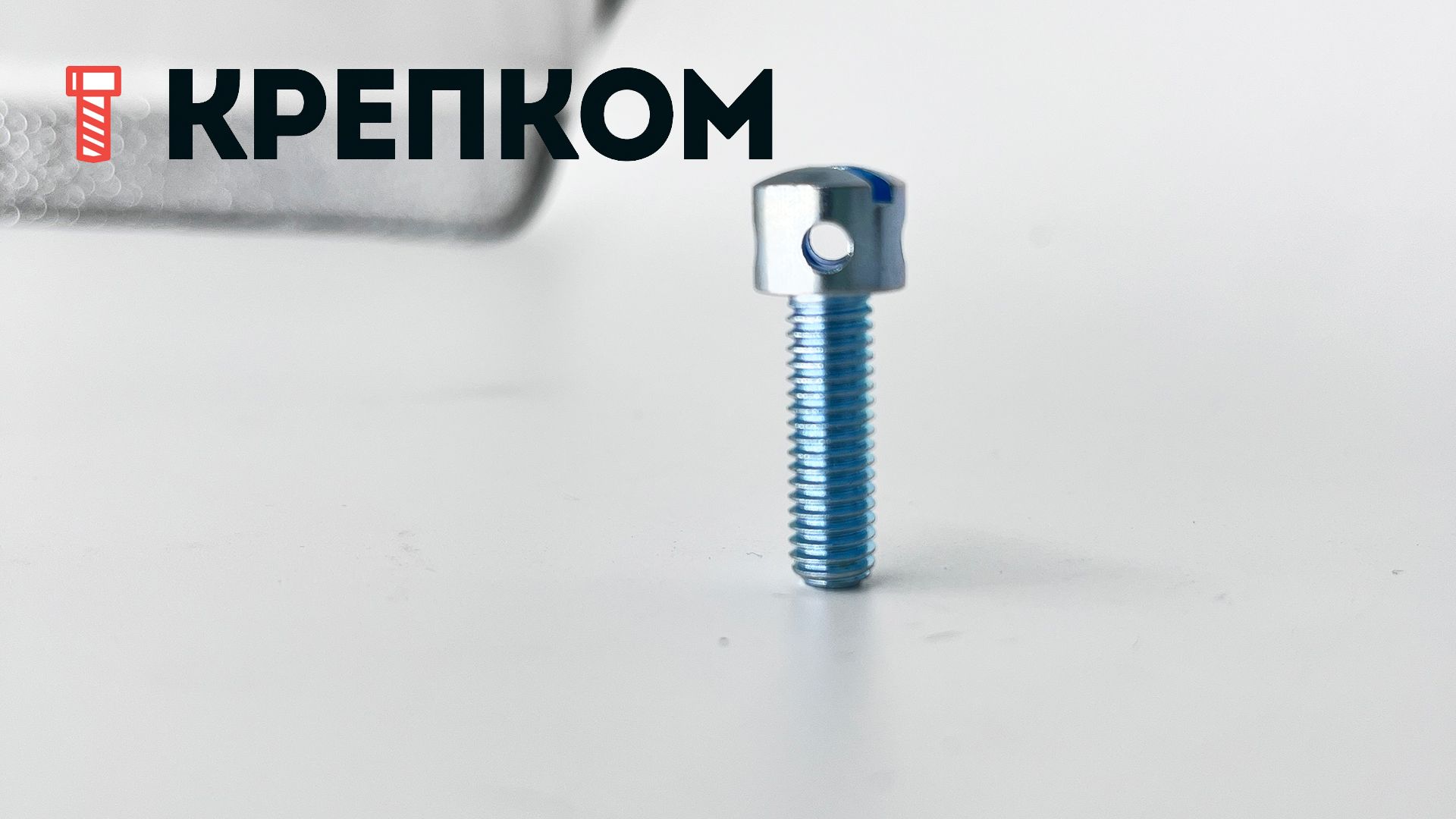

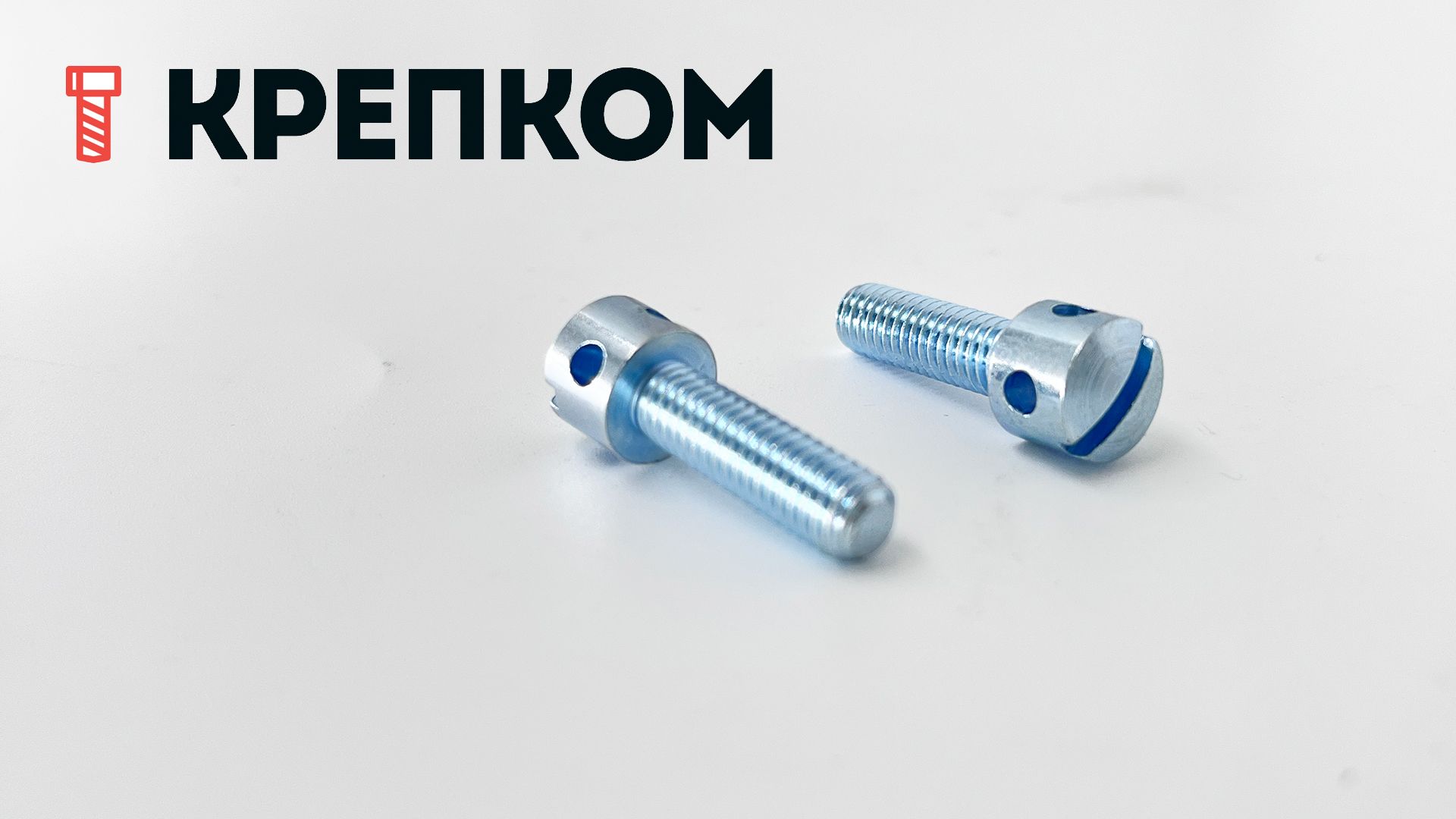

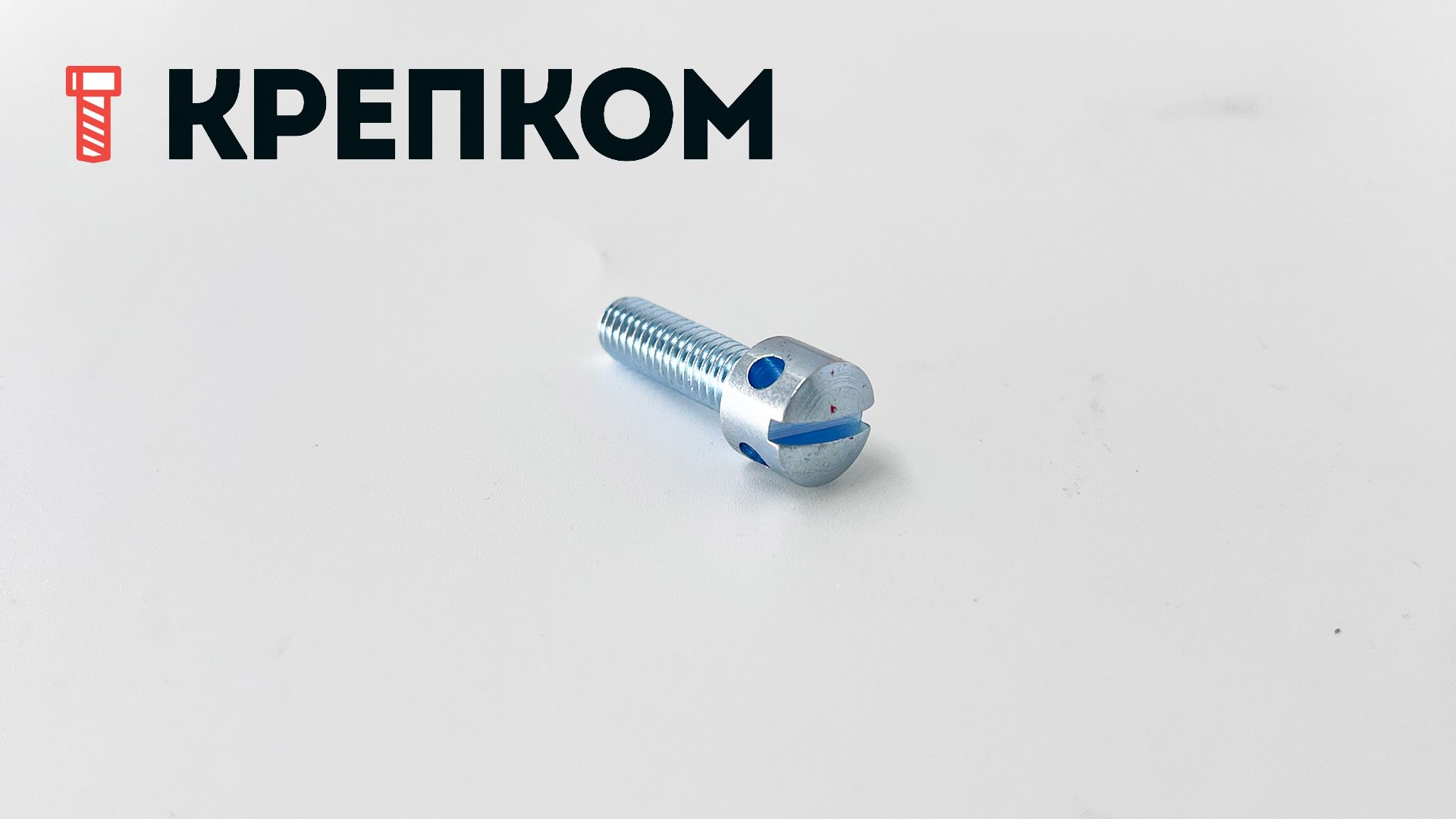

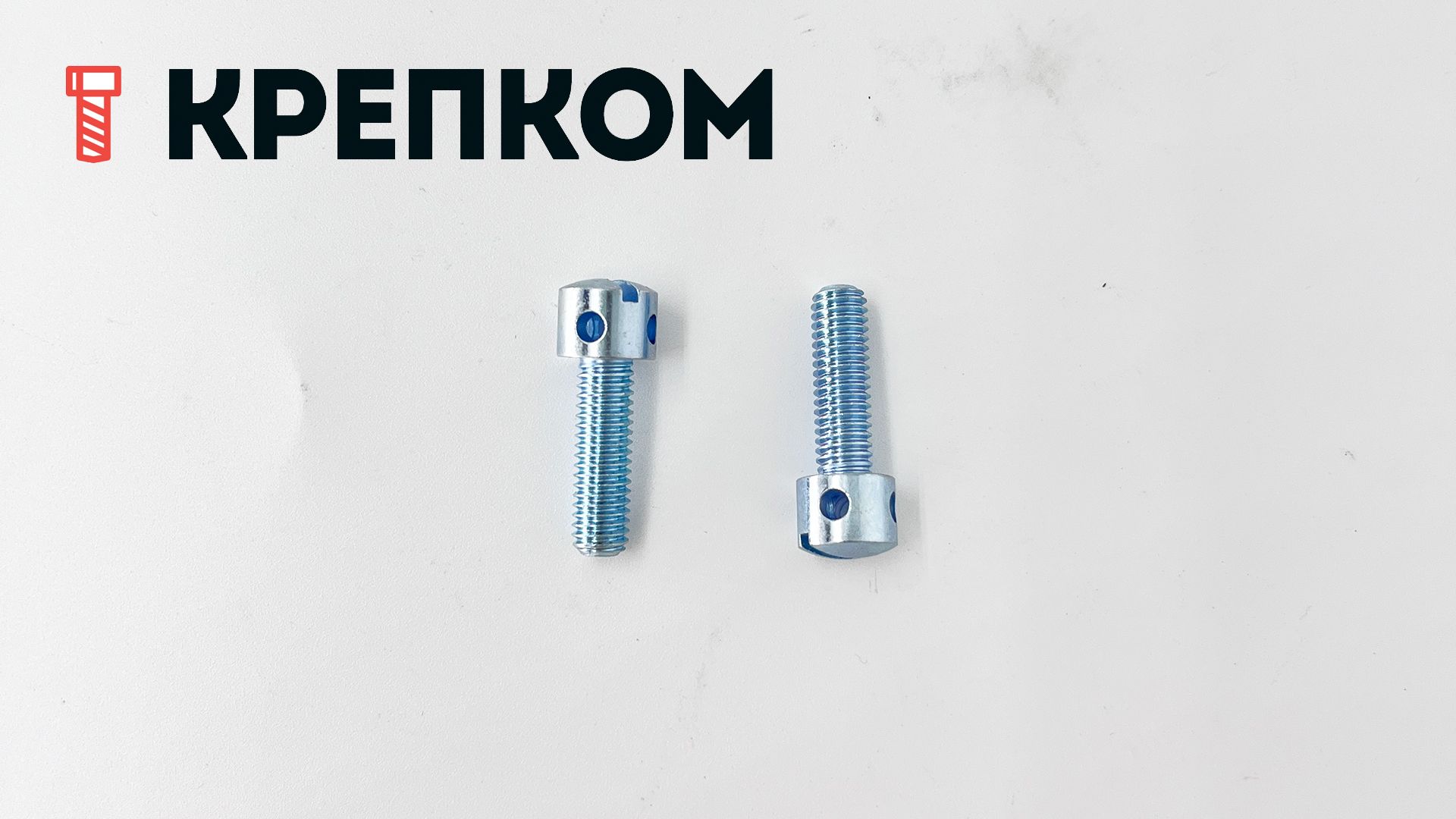

Винт пломбировочный DIN 404, класс прочности 5.8, оцинкованная сталь
Ваш консультант Борис
+7 (999) 027-78-44- Применяется в качестве крепежного и пломбировочного элемента.
- Устанавливается на приборы учета и другие опасные и закрытые объекты, несанкционированный доступ к которым запрещен.
- Стандартная метрическая резьба, поле допуска 6g, класс точности А.
- Увеличенная цилиндрическая головка с полусферой.
- Два радиальных отверстия под контровочную проволоку или пломбировочный трос.
- Прямой шлиц под отвертку SL для ручной контролируемой затяжки.
- Незакаленная сталь класса прочности - 5.8 (средний класс).
- Цинковое гальваническое покрытие предупреждает коррозию в сухих помещениях и при переменной влажности.
- Номинальный диаметр от М2 до М10.
- Длина стержня от 3 до 60 мм.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
Пломбировочный винт DIN 404 с двумя накрест расположенными отверстиями в головке применяется в таких областях, как машиностроение, приборостроение для скрепления элементов конструкций из различных материалов, а также для опломбировки электросчетчиков, щитов, оборудования, агрегатов. Он имеет метрическую резьбу диаметром от М2 до М10 с крупным (основным) шагом и стержень длиной от 3 до 60 мм. Головка у него увеличенных размеров, выполнена в форме цилиндра с полусферой и прямым шлицем под плоскую отвертку.
Материал и свойства:
Винт с отверстиями в головке изготовлен из оцинкованной стали класса прочности 5.8 (нагрузка на разрыв 500 Н/мм², предел текучести 400 Н/мм², согласно ISO 898-1). Цинковое покрытие, полученное способом гальванизации, исключает риск развития коррозии в сухих помещениях и при непродолжительном контакте с влагой, продлевает срок службы в условиях разрушающего воздействия агрессивной окружающей среды.
Особенности использования:
- Винт со шлицем можно затянуть, вставив стержень в одно из боковых отверстий, если нет возможности использовать отвертку.
- Для фиксации соединения контровочную проволоку продевают в поперечные отверстия, а ее концы загибают под головку.
- Для пломбировки приборов, щитов, крышек и других изделий используется с пломбировочным тросом, на который устанавливается пломба.
Аналоги DIN 404:
- ОПМ 101002
- ОСТ 92-0726-72
Размеры:
| Резьба | М3 | М4 | М5 | М6 |
| Диаметр головки, dk | 5,5 | 7 | 8,5 | 10 |
| Высота головки, k | 4 | 5 | 6,5 | 8 |
| Ширина шлица, n | 0,8 | 1 | 1,2 | 1,6 |
| Глубина шлица, t (min) | 1 | 1,4 | 1,7 | 2,2 |
| Размер отверстия, dh | 1,5 | 2 | 2,5 | 3 |
| Размер w | 1,5 | 2 | 2,5 | 3 |
| Длина резьбы b | 19 | 22 | 25 | 28 |
Характеристики
-
DIN404
-
Единицы измеренияшт
-
ШлицПрямой (SL)
-
Форма головкиЦилиндрическая
-
Класс прочности5.8
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Slotted capstan screws, 5.8 zinc plated
