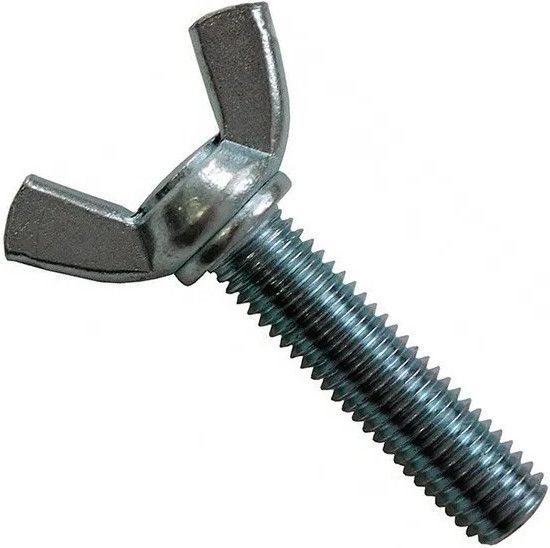

Метиз М6х10 по DIN 316AF представляет собой винт-барашек американского типа. Его отличительная особенность - наличие лепестков прямоугольной формы. Используется в машиностроении, мебельном производстве и других сферах промышленности. Выполнен из оцинкованной стали.

Размеры

Винт барашковый DIN 316 (американский тип) - схема

Диаметр резьбы, d	М6
Длина, l	10 мм
Ширина лепестков, e	30 мм
Высота лепестков, h	15 мм
Размер, m	5 мм
Толщина лепестков, g	2,5 мм

Характеристики

Тип винта

Барашковый
DIN

316
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1
Единицы измерения

шт
Вес (гр)

9
Форма головки

Конус с лепестками (барашковая)
Размер шага резьбы

Крупный (обычный)
Класс прочности

4.8
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Wing screws with rectangular wings (American version)

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
