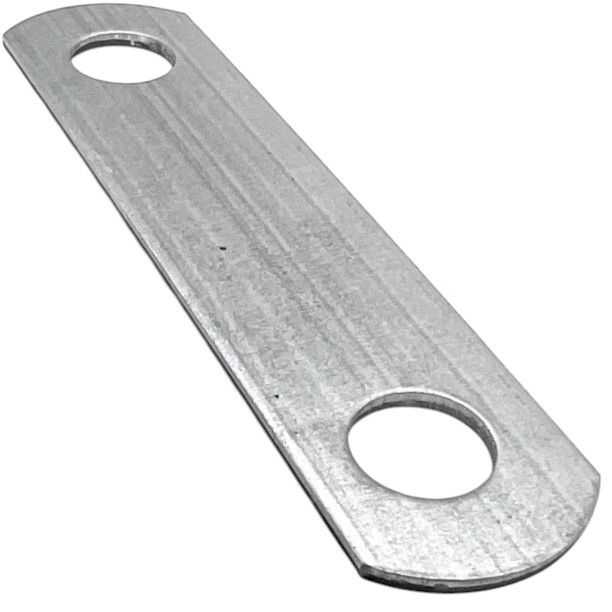

Пластина для П-образной скобы, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Анастасия
7 (921) 310-38-41- Элемент сборного крепежа применяется вместе с П-образными хомутами, шайбами и гайками для регулировки зажима.
- Использование П-образных хомутов на болтовом соединении обеспечивает высокую грузоподъемность монтажного узла без привлечения сварочных работ.
- Фиксация с помощью шестигранных гаек с диаметром, соответствующим размеру резьбы.
- Наличие защитного слоя цинка обеспечивает высокую защиту от процессов коррозии и увеличивает механическую прочность изделия.
- Под размер резьбы: М6, М8, М10, М12.

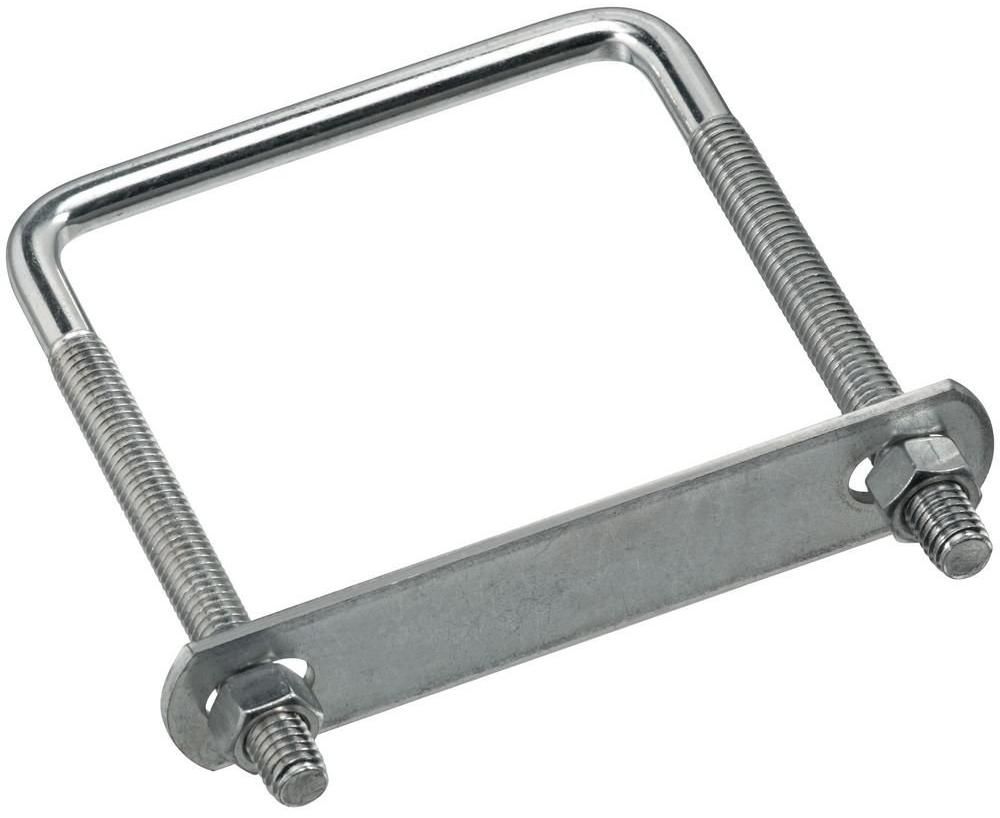

Пластина для П-образной скобы используется как ответная часть сборного крепежа совместно с П-образными болтами (хомутам). Предназначена для использования в качестве крепежного элемента при создании несущих металлоконструкций. Применяется для прямого крепления монтажных профилей к опорам. Подходит для поддержки трубопроводов, для стягивания, укрепления и подвесного монтажа элементов различных конструкций. Простая конструкция П-образной скобы с резьбой определяет надежное крепление, а наличие фиксирующей планки и гаек позволяет создать жесткое стабильное удержание. Использование П-образных хомутов с пластиной и гайками обеспечивает высокую прочность монтажного узла без привлечения сварочных работ.
Материал
Монтажная пластина для скобы выполнена из оцинкованной стали. Технология гальванического цинкования обеспечивает необходимую защиту от процессов коррозии для длительной эксплуатации в условиях воздействия влаги, атмосферы и других слабоагрессивных сред.

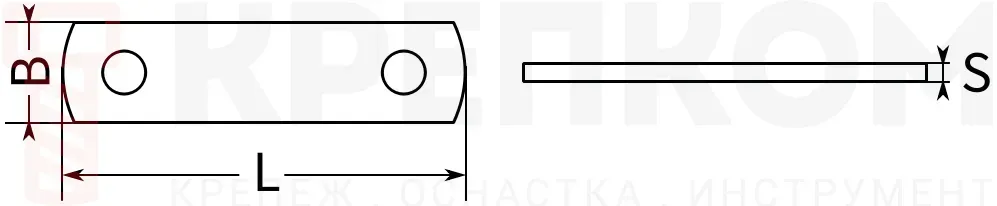

Размеры
| Длина L, мм | Ширина B, мм | Толщина S, мм | Размер резьбы | Размер соответствующей скобы, мм |
| 45 | 20 | 2 | М6 | 33 х 17 х 33 |
| 50 | 20 | 2 | М6 | 38 х 22 х 38 |
| 50 | 20 | 2 | М6 | 43 х 27 х 43 |
| 50 | 25 | 2 | М8 | 33 х 17 х 33 |
| 55 | 25 | 2 | М8 | 38 х 32 х 38 |
| 60 | 20 | 2 | М6 | 38 х 32 х 38 |
| 60 | 20 | 2 | М6 | 48 х 32 х 48 |
| 60 | 25 | 2 | М8 | 43 х 27 х 43 |
| 65 | 25 | 2 | М8 | 38 х 32 х 38 |
| 65 | 25 | 2 | М8 | 48 х 32 х 48 |
| 70 | 20 | 2 | М6 | 38 х 42 х 38 |
| 70 | 20 | 2 | М6 | 43 х 42 х 43 |
| 70 | 20 | 2 | М6 | 48 х 42 х 48 |
| 70 | 20 | 2 | М6 | 58 х 42 х 58 |
| 75 | 25 | 2 | М8 | 38 х 42 х 38 |
| 75 | 25 | 2 | М8 | 43 х 42 х 43 |
| 75 | 25 | 2 | М8 | 48 х 42 х 48 |
| 75 | 25 | 2 | М8 | 58 х 42 х 58 |
| 80 | 20 | 2 | М6 | 43 х 52 х 43 |
| 80 | 20 | 2 | М6 | 48 х 52 х 48 |
| 80 | 20 | 2 | М6 | 58 х 52 х 58 |
| 80 | 20 | 2 | М6 | 68 х 52 х 68 |
| 80 | 30 | 2,5 | М10 | 60 х 42 х 60 |
| 85 | 25 | 2 | М8 | 43 х 52 х 43 |
| 85 | 25 | 2 | М8 | 48 х 52 х 48 |
| 85 | 25 | 2 | М8 | 58 х 52 х 58 |
| 85 | 25 | 2 | М8 | 68 х 52 х 68 |
| 90 | 30 | 2,5 | М10 | 70 х 52 х 70 |
| 95 | 25 | 2 | М8 | 48 х 62 х 48 |
| 95 | 25 | 2 | М8 | 58 х 62 х 58 |
| 95 | 25 | 2 | М8 | 78 х 62 х 78 |
| 100 | 30 | 2,5 | М10 | 50 х 62 х 50 |
| 100 | 30 | 2,5 | М10 | 60 х 62 х 60 |
| 100 | 30 | 2,5 | М10 | 80 х 62 х 80 |
| 100 | 30 | 2,5 | М10 | 85 х 62 х 85 |
| 105 | 25 | 2 | М8 | 88 х72 х 88 |
| 110 | 30 | 2,5 | М10 | 90 х 72 х 90 |
| 115 | 25 | 2 | М8 | 58 х 82 х 58 |
| 115 | 25 | 2 | М8 | 78 х 82 х 78 |
| 115 | 25 | 2 | М8 | 98 х 82 х 98 |
| 115 | 30 | 3 | М12 | 95 х 72 х 95 |
| 120 | 30 | 3 | М10 | 60 х 82 х 60 |
| 120 | 30 | 3 | М10 | 80 x 82 х 80 |
| 120 | 30 | 3 | М10 | 100 х 82 х 100 |
| 125 | 30 | 3 | М12 | 65 х 82 х 65 |
| 125 | 30 | 3 | М12 | 85 х 82 х 85 |
| 125 | 30 | 3 | М12 | 105 х 82 х 105 |
| 135 | 25 | 2 | М8 | 118 х 102 х 118 |
| 135 | 25 | 2 | М8 | 68 х 102 х 68 |
| 135 | 25 | 2 | М8 | 78 х 102 х 78 |
| 135 | 30 | 3 | М12 | 105 х 92 x 105 |
| 140 | 30 | 3 | М10 | 120 x 102 х 120 |
| 140 | 30 | 3 | М10 | 70 х 102 х 70 |
| 140 | 30 | 3 | М10 | 80 х 102 х 80 |
| 145 | 30 | 3 | М12 | 125 х 102 х 125 |
| 145 | 30 | 3 | М12 | 75 х 102 х 75 |
| 145 | 30 | 3 | М12 | 85 х 102 х 85 |
Характеристики
-
Тип хомутаU и П-образные
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
