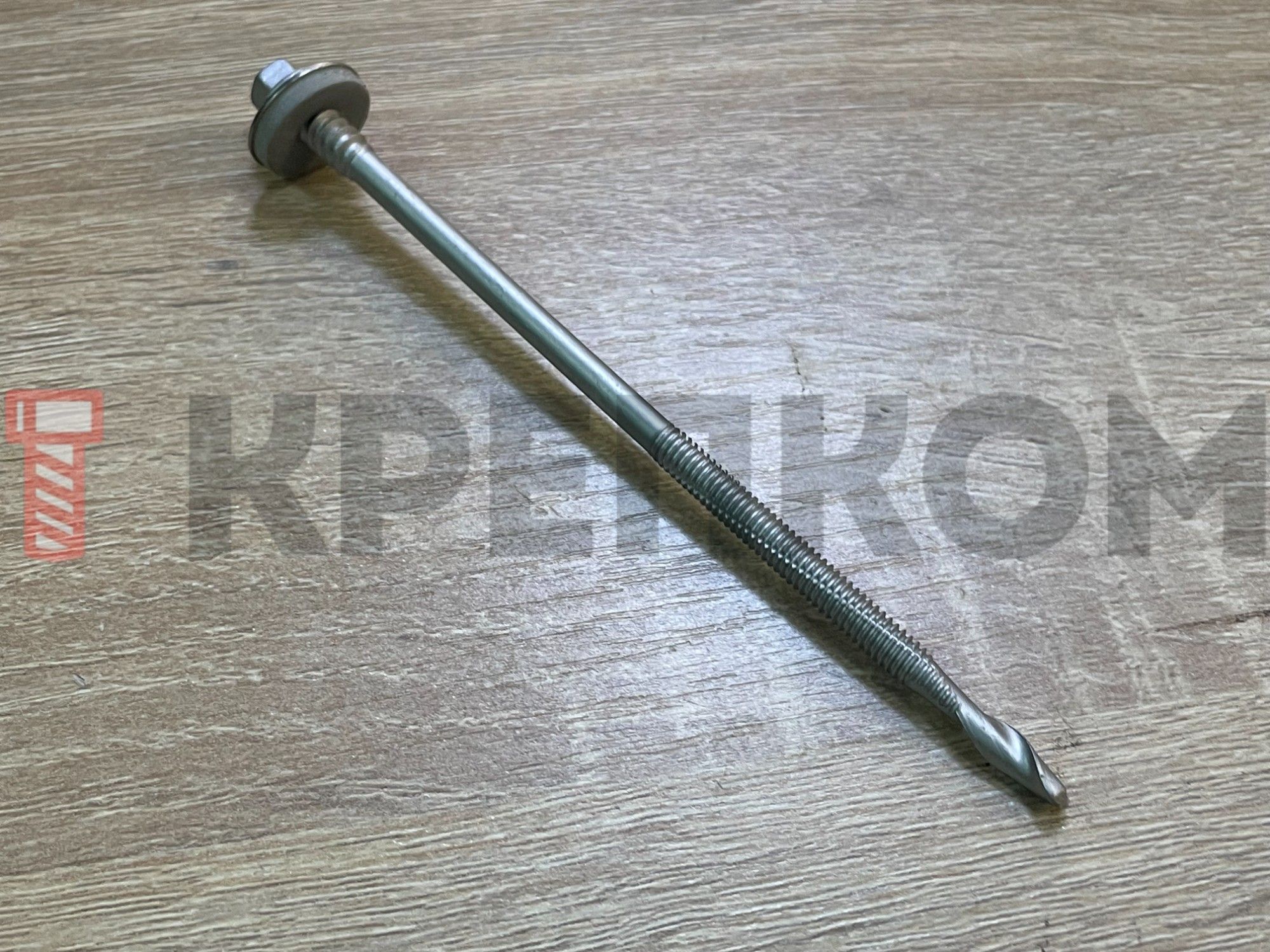

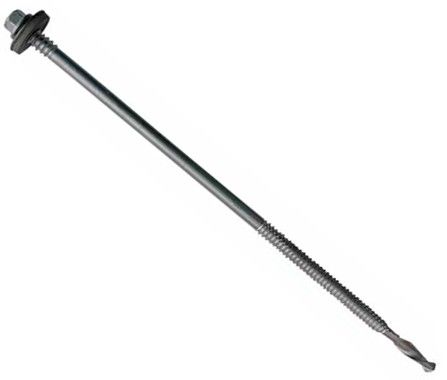

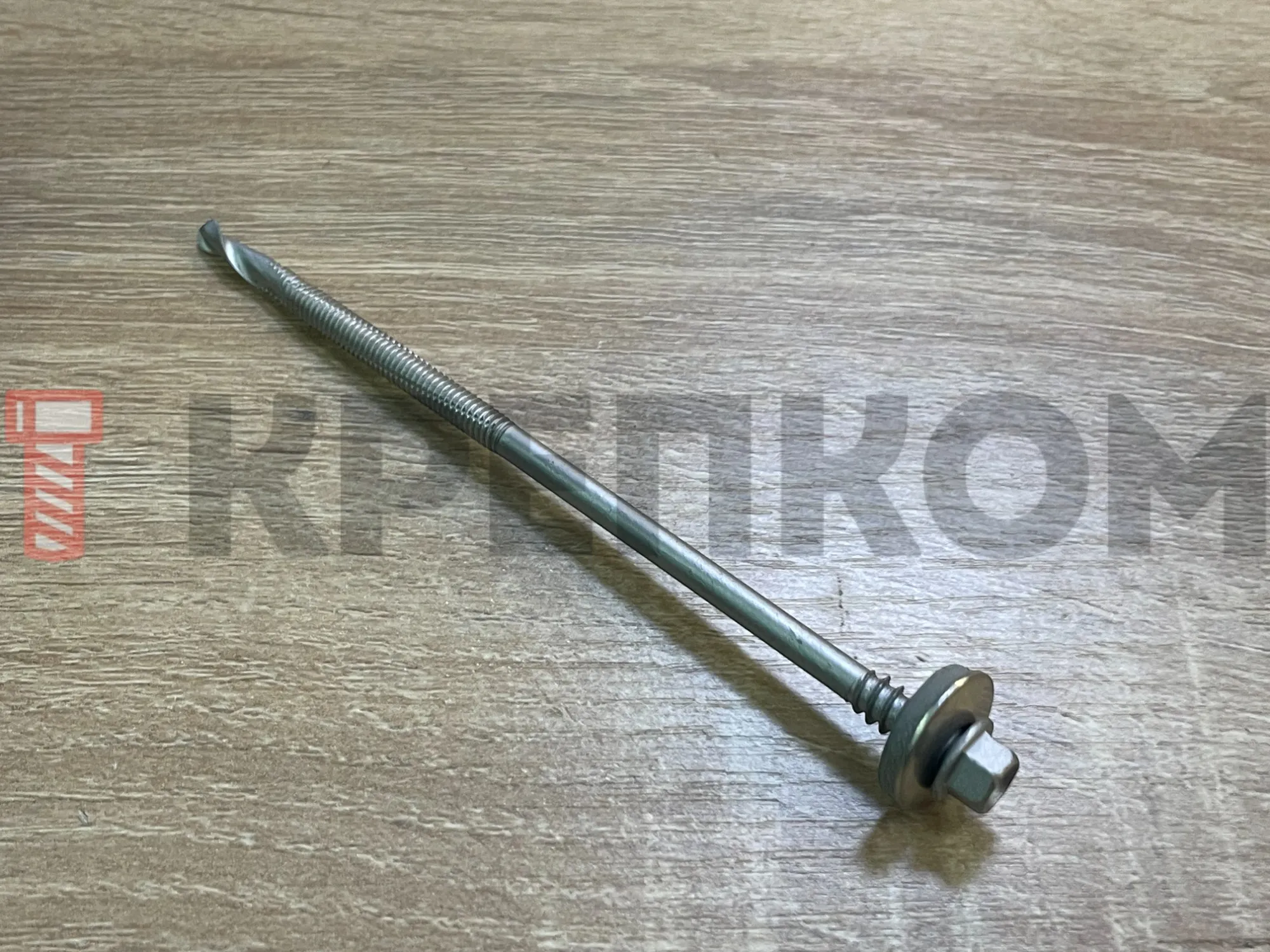

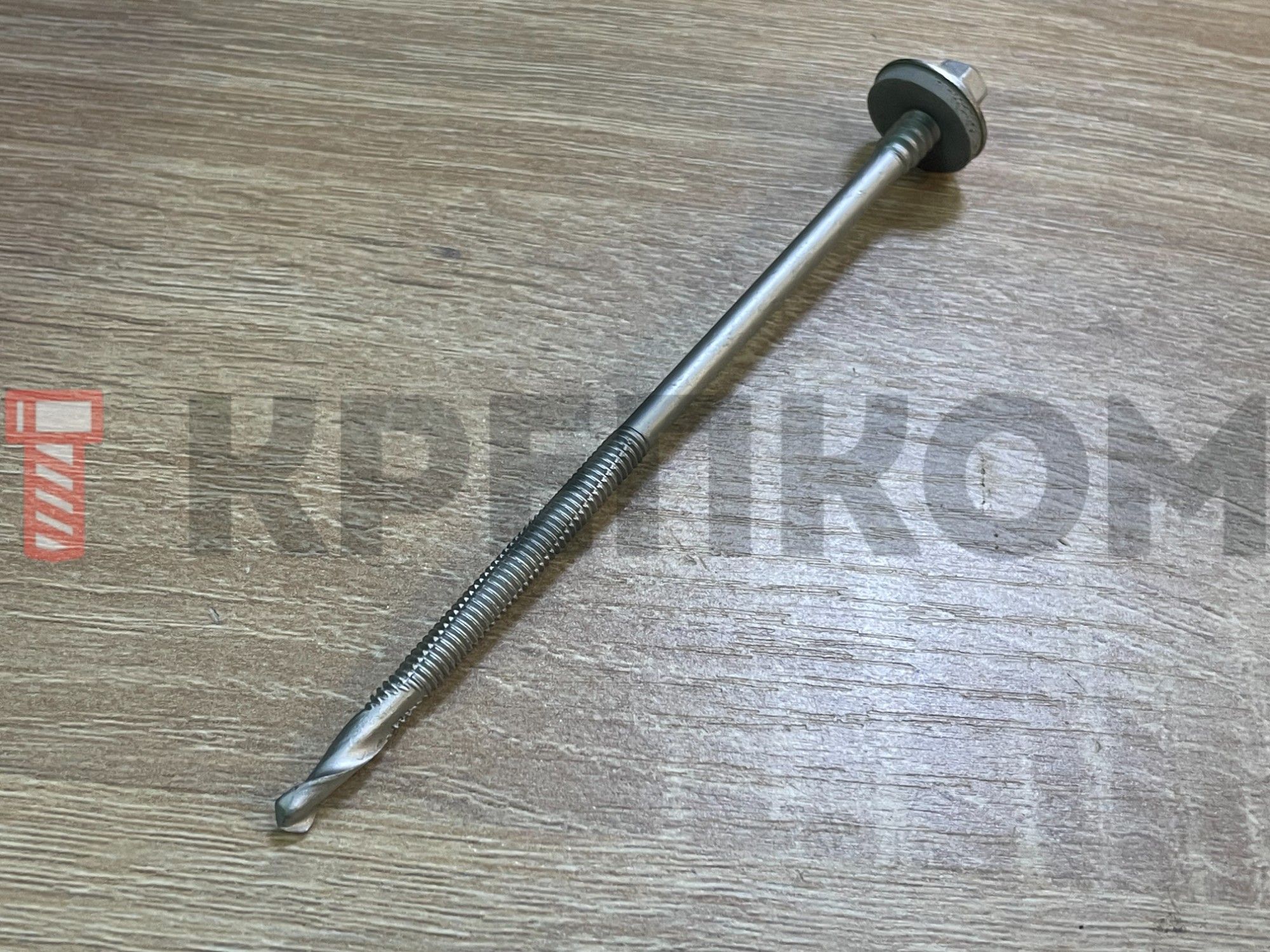

Саморез для сэндвич-панелей HARPOON Plus HSP 25-R, глубина сверления до 25 мм
- Для крепления сэндвич-панелей к металлическим подконструкциям.
- Спиральное сверло на конце для сверления металла толщиной от 4 до 25 мм.
- Быстрое проникновение даже в высокопрочную легированную сталь 09Г2С.
- Качественная фиксация панелей благодаря наличию двух участков резьбы.
- Стабильная посадка в насадке рабочего инструмента за счет увеличенной головки (высота 5 мм).
- Равномерное распределение прижимной нагрузки благодаря шайбе диаметром 19 мм.
- Герметизирующая атмосферостойкая уплотнительная прокладка из эластичного синтетического каучука (EPDM).
руб.
руб.
руб.
руб.
Саморезы для сэндвич панелей по металлу HARPOON Plus HSP25-R-S19 применяются для прямого монтажа на стальные конструкции сэндвич панелей, которые используются при строительстве быстровозводимых домов и представляют собой, говоря доступным языком, два листа профильного металла между которыми проложена теплоизоляция. Самосверлящие шурупы произведены из высококачественной стали, упрочнены закаливанием. Для защиты от коррозии имеют высокоэффективное покрытие RUSPERT ® TYPE II.
Саморез со сверлом HSP25-R-S19 оснащен шестигранной головкой с пресс-шайбой и шайбой из коррозионностойкой стали с уплотнителем из резины EPDM, который служит для компенсации температурных колебаний и изменений металла, а также для изоляции отверстия от влаги. Эти метизы имеют два участка резьбы, один в нижней части стержня с мелким шагом для лучшей фиксации в несущей металлоконструкции, второй с крупным шагом около головки для жесткого закрепления внешнего листа сэндвича и предотвращения его колебания.
Особенности
- Две резьбы 6,3 и 7,0 мм.
- Резьба под шляпкой большего диаметра с крупным шагом типа «Umbrella».
- Шайба с EPDM (d = 19 мм) из нержавеющей стали AISI 304.
- Увеличенная (h = 5 мм) высота головки для лучшего удержания универсальным инструментом.
- Запатентованное, не имеющее аналогов на отечественном рынке сверло, просверливает металлоконструкцию из особо прочной стали толщиной до 25 мм в 2 раза быстрее, по сравнению со стандартным сверлом.
Размеры
| Размер, мм | Толщина сверления, мм |
Толщина панели h, мм |
|
6,3/7,0х130 |
4,0 - 25,0 |
50-65 |
|
6,3/7,0х155 |
4,0 - 25,0 |
56-90 |
|
6,3/7,0х165 |
4,0 - 25,0 |
66-100 |
|
6,3/7,0х175 |
4,0 - 25,0 |
76-110 |
|
6,3/7,0х185 |
4,0 - 25,0 |
86-120 |
|
6,3/7,0х215 |
4,0 - 25,0 |
116-150 |
|
6,3/7,0х265 |
4,0 - 25,0 |
166-200 |
|
6,3/7,0х315 |
4,0 - 25,0 |
216-250 |
Нагрузки
| Размер, мм | Срез, Fq | Разрыв, Fb | Скручивание головки самосверлящего шурупа, Nm |
|
|
Разрушающие нагрузки, кг, (средние) |
|
|
|
6,3/7,0×130 |
1353 |
2212 |
15 |
|
6,3/7,0×155 |
1353 |
2212 |
15 |
|
6,3/7,0×165 |
1353 |
2212 |
15 |
|
6,3/7,0×175 |
1353 |
2212 |
15 |
|
6,3/7,0×185 |
1353 |
2212 |
15 |
|
6,3/7,0×215 |
1353 |
2212 |
15 |
|
6,3/7,0×265 |
1353 |
2212 |
15 |
|
6,3/7,0×315 |
1353 |
2212 |
15 |
Характеристики
-
Бренд
-
Тип саморезаДля сэндвич-панелей
-
Единицы измеренияшт
-
ШлицШестигранник внешний
-
Форма головкиШестигранная
-
МатериалСталь
