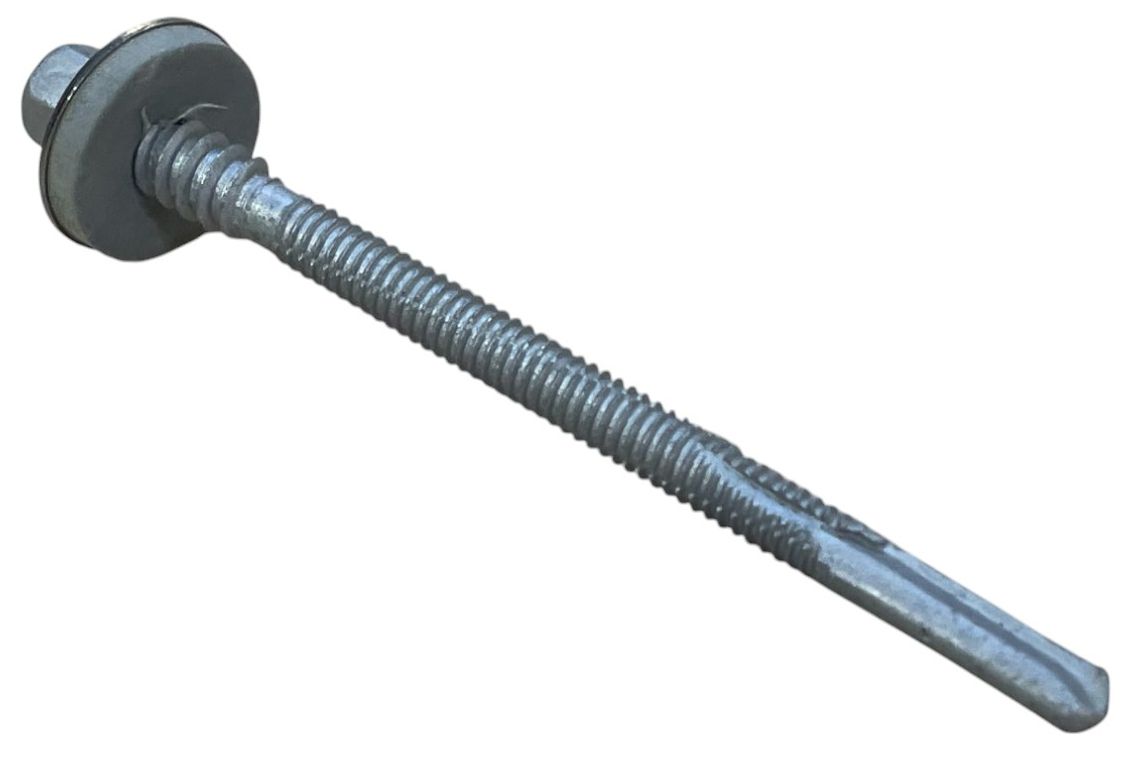

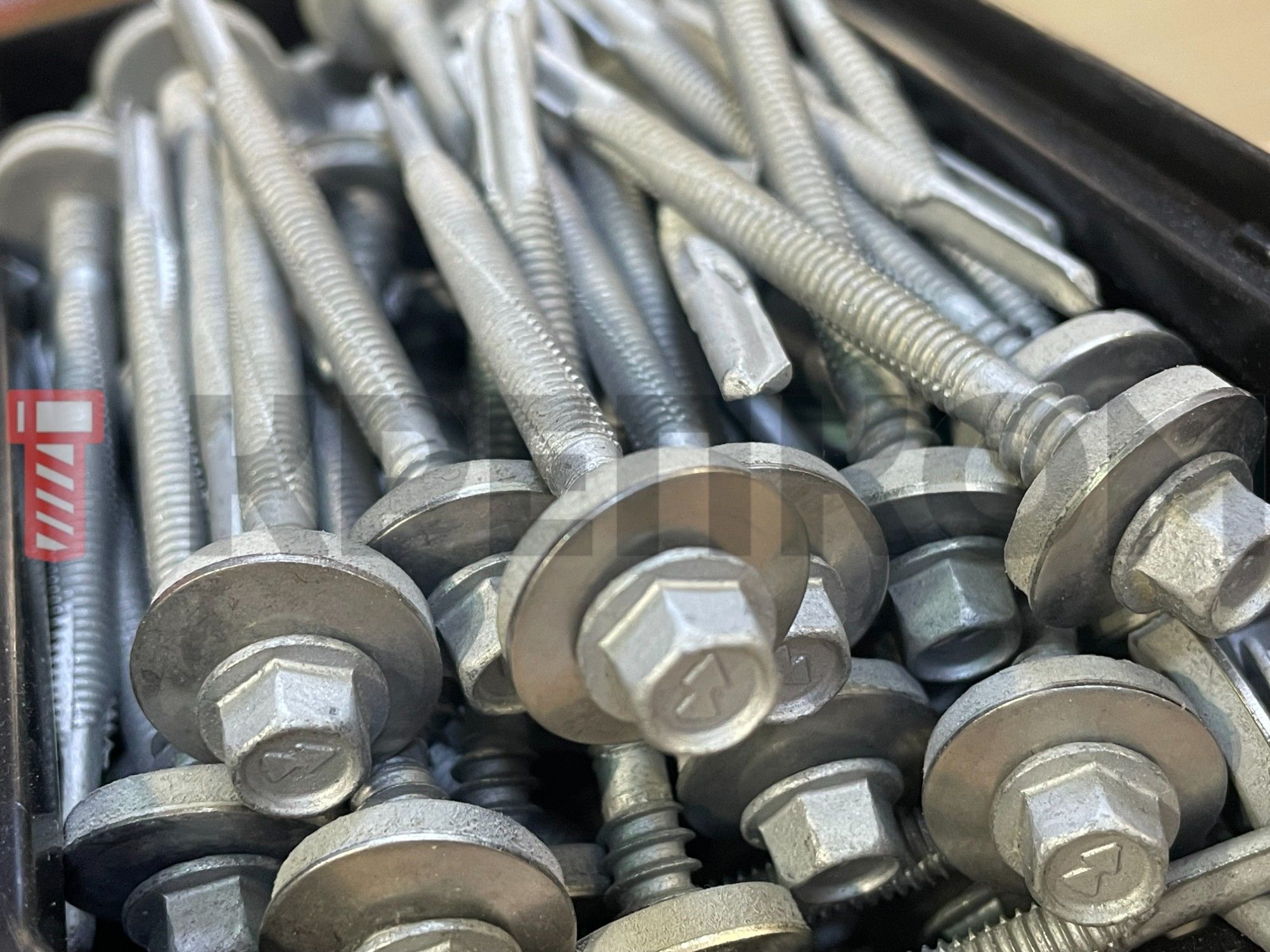

Саморезы для сэндвич-панелей HARPOON HSP-R, для металлоконструкций до 12,5 мм, углеродистая сталь SAE 1022
- Для крепления сэндвич-панелей к металлическим подконструкциям.

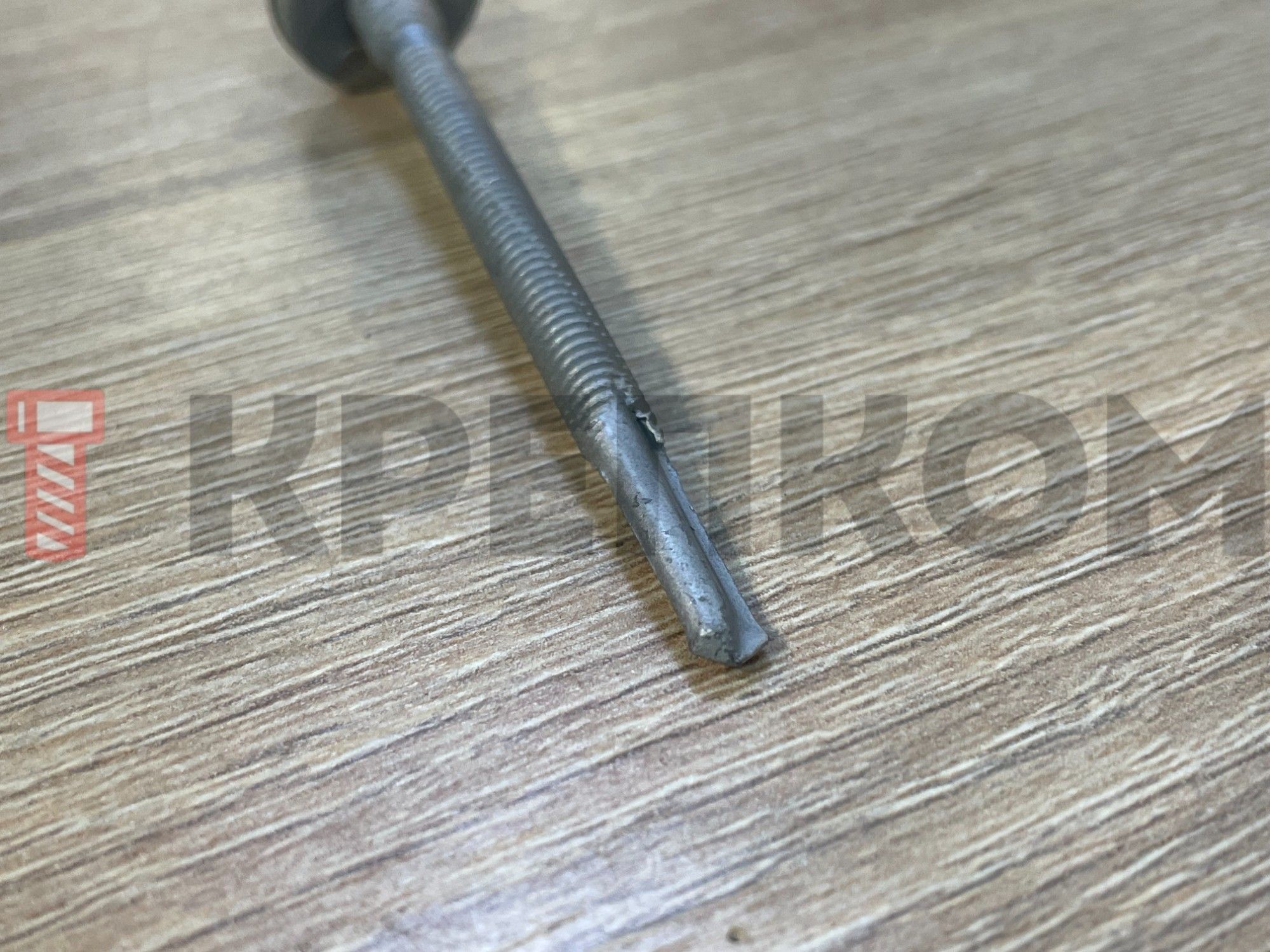

- Спиральное сверло на конце формирует канал для быстрого ввинчивания самореза, минуя процесс предварительного сверления.
- Максимальная толщина просверливаемой стали - 12,5 мм.
- Качественная фиксация панелей благодаря наличию двух участков резьбы.

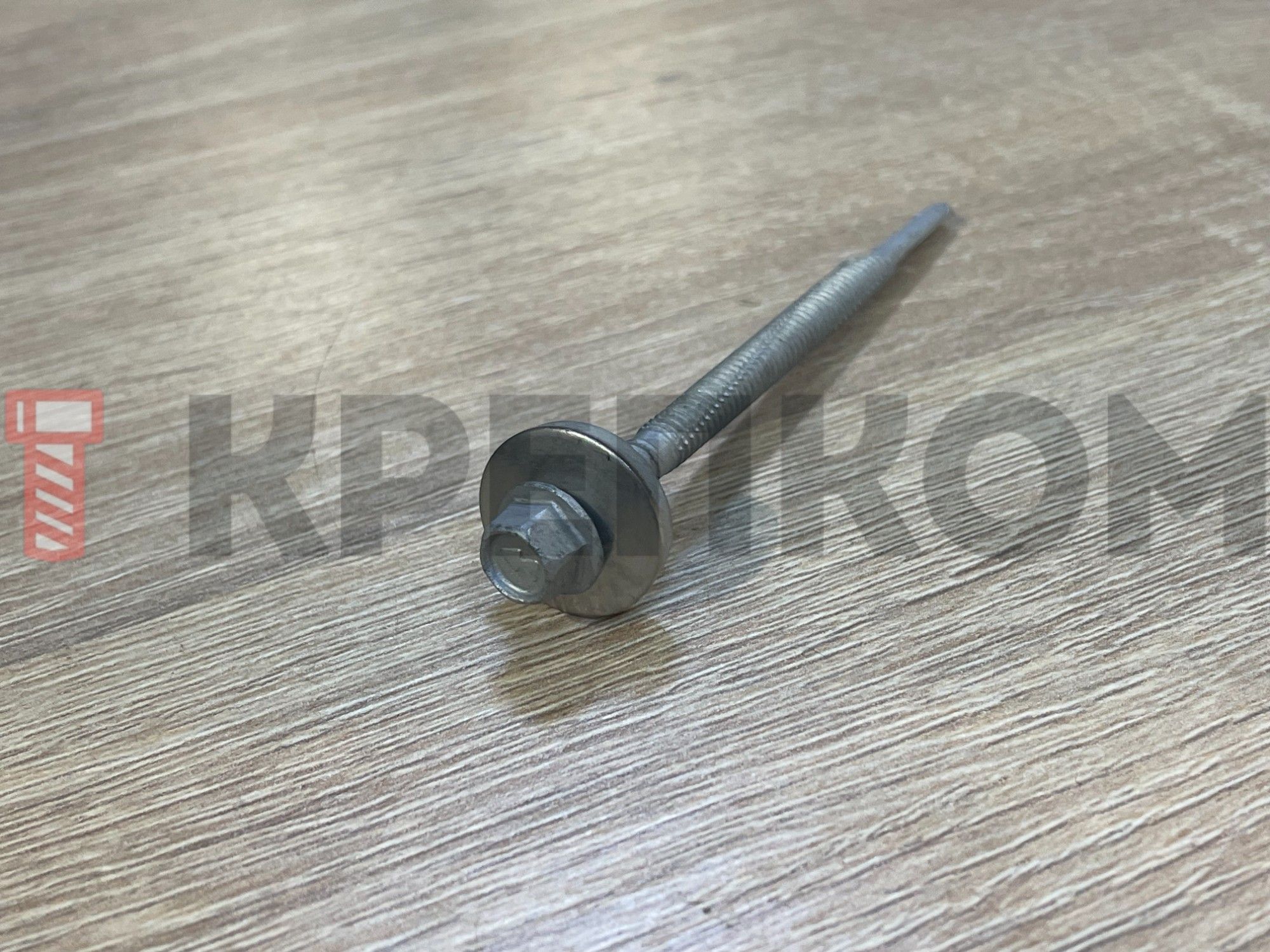

- Стабильная посадка в насадке рабочего инструмента за счет высокой шестигранной головки.
- Равномерное распределение прижимной нагрузки благодаря шайбе диаметром 19 мм.
- Герметизирующая атмосферостойкая уплотнительная прокладка из эластичного синтетического каучука (EPDM).
- Изготовлен из закаленной углеродистой стали SAE 1022 с антикоррозионным покрытием RUSPERT II.
руб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штСаморезы для сэндвич панелей по металлу HARPOON HSP-R применяются для прямого монтажа на стальные конструкции сэндвич панелей, которые используются при строительстве быстровозводимых домов и представляют собой, говоря доступным языком, два листа профильного металла между которыми проложена теплоизоляция. Произведены из высококачественной стали, упрочнены закаливанием. Для защиты от коррозии самосверлящие шурупы имеют высокоэффективное покрытие RUSPERT ® TYPE II.
Саморез со сверлом оснащен шестигранной головкой с пресс-шайбой и шайбой из коррозионностойкой стали с уплотнителем из резины EPDM, который служит для компенсации температурных колебаний и изменений металла, а также для изоляции отверстия от влаги. Эти метизы имеют два участка резьбы, один в нижней части стержня с мелким шагом для лучшей фиксации в несущей металлоконструкции, второй около головки для жесткого закрепления внешнего листа сэндвича и предотвращения его колебания.
Особенности
- Две резьбы 5,5 и 6,3 мм.
- EPDM шайба d = 19 мм из нержавеющей стали AISI 304.
- Увеличенная (h = 5 мм) высота головки самореза для лучшего удержания в насадке шуруповерта.
- Запатентованное, не имеющее аналогов на отечественном рынке сверло, просверливает металлоконструкцию из особо прочной стали толщиной от 4 до 12,5 мм в 2 раза быстрее, по сравнению со стандартным сверлом.
Размеры
![Саморезы для сэндвич-панелей HARPOON HSP-R Саморезы для сэндвич-панелей HARPOON HSP-R - схема](http://user51928.clients-cdnnow.ru/upload/medialibrary/713/HARPOON%20Plus%20HSP.jpg)
Размер, мм | Толщина сверления, мм |
Толщина панели h, мм |
5,5/6,3х85 |
4,0 - 12,5 |
15-45 |
5,5/6,3х105 |
4,0 - 12,5 |
35-65 |
5,5/6,3х115 |
4,0 - 12,5 |
45-75 |
5,5/6,3х130 |
4,0 - 12,5 |
60-90 |
5,5/6,3х140 |
4,0 - 12,5 |
73-100 |
5,5/6,3х150 |
4,0 - 12,5 |
64-110 |
5,5/6,3х160 |
4,0 - 12,5 |
74-120 |
5,5/6,3х190 |
4,0 - 12,5 |
104-150 |
5,5/6,3х240 |
4,0 - 12,5 |
145-200 |
5,5/6,3х285 |
4,0 - 12,5 |
190-245 |
5,5/6,3х315 |
4,0 - 12,5 |
220-270 |
5,5/6,3х350 |
4,0 - 12,5 |
255-305 |
Нагрузки
Размер, мм | Срез, Fq | Разрыв, Fb | Скручивание головки самосверлящего шурупа, Nm |
|
Разрушающие нагрузки, кг, (средние) |
|
|
5,5/6,3х85 |
1041 |
1721 |
15 |
5,5/6,3х105 |
1041 |
1721 |
15 |
5,5/6,3х115 |
1041 |
1721 |
15 |
5,5/6,3х130 |
1041 |
1721 |
15 |
5,5/6,3х140 |
1041 |
1721 |
15 |
5,5/6,3х150 |
1041 |
1721 |
15 |
5,5/6,3х160 |
1041 |
1721 |
15 |
5,5/6,3х190 |
1041 |
1721 |
15 |
5,5/6,3х240 |
1041 |
1721 |
15 |
5,5/6,3х285 |
1041 |
1721 |
15 |
5,5/6,3х315 |
1041 |
1721 |
15 |
5,5/6,3х350 |
1041 |
1721 |
15 |
Характеристики
-
Бренд
-
Тип саморезаДля сэндвич-панелей
-
Единицы измеренияшт
-
ШлицШестигранник внешний
-
Форма головкиШестигранная
-
МатериалУглеродистая сталь 1022
