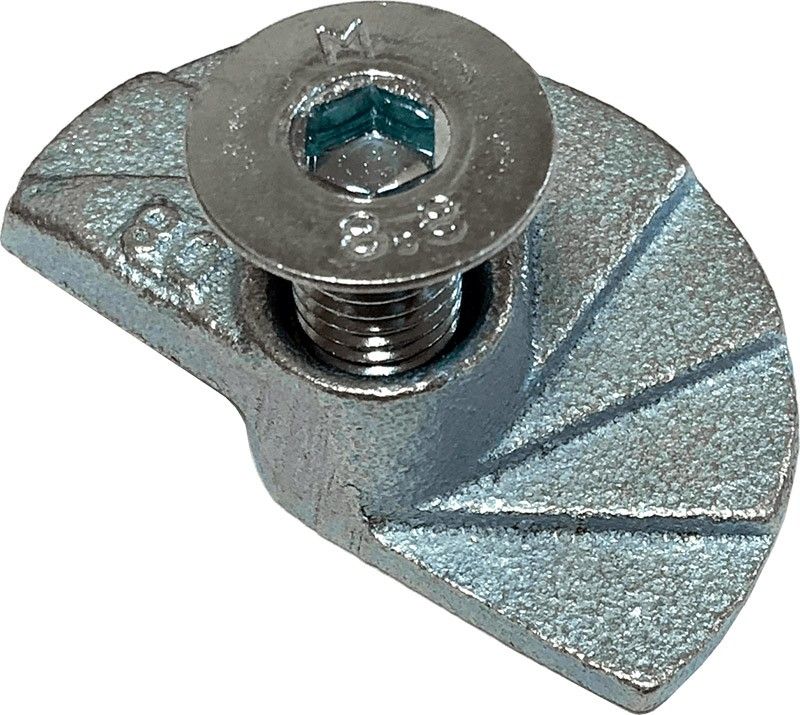

Ступенчатый торцевой зажим М10 Lindapter Floorfast FF 82019, чугун

Name: Ступенчатый торцевой зажим М10 Lindapter Floorfast FF 82019, чугун
Brand: Lindapter
Price: 891.00 RUB
Availability: InStock

Другие размеры

Код товара: WN00105351

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

891 / шт руб.

Ваш консультант Борис

+7 (999) 027-78-44

О товаре
Отзывы (0)

Lindapter Floorfast FF 82019 - это ступенчатый зажим (гайка) М10 для монтажа стального настила к несущим основаниям.

Последовательность монтажа:

Предварительно установите ступенчатые зажимы на настил в заранее просверленных точках (винт – сверху, отливка – снизу), выровняйте их так, чтобы ровный край корпуса был параллелен краю монтируемой плиты. Установите напольную плиту на место. С помощью шестигранника отпустите потайной винт на один полный оборот и снова затяните крепеж до упора.

Ступенчатый зажим (гайка) Lindapter Floorfast FF 82019 - монтаж

Демонтаж: дайте Floorfast один полный поворот против часовой стрелки для выхода из зацепления с основанием.

Размеры:

Lindapter Floorfast FF 82019 - размеры и схема установки

Винт

Толщина основания

Толщина выступа

Размеры для винта с потайной головкой

Затяжка

Ключ

Диаметр

⌀ головки

Глубина

Стандарт

С муфтой*

BZP

HDG

BZP

HDG

10 мм

20 мм

30 мм

d, мм

D, мм

t₁

мм

М10

5-12

3-15

13-25

23-35

33-45

* - муфта приобретается отдельно

Характеристики

Бренд

Lindapter
Единицы измерения

шт
Вес (г)

141
Материал

Ковкий чугун
Название на упаковке (ориг. название)

LINDAPTER FLOOR-FAST-FF for floor plate fixings, with hexagon socket countersunk head screws
