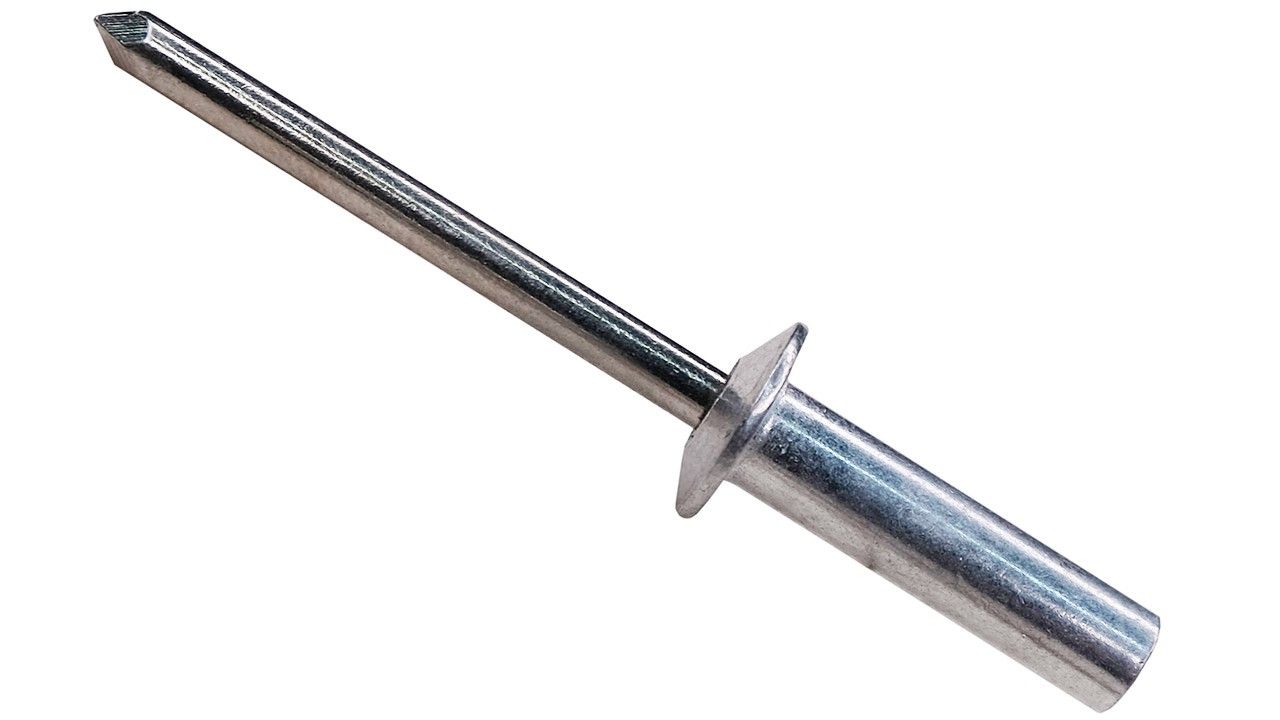

Заклепка вытяжная алюминий/нерж.сталь А2 со стандартным бортиком, закрытая
- Для герметичного неразъемного скрепления листовых металлов.
- Особенность: глухой (закрытый) корпус гильзы.
- Применение: крепление кровельных листов, панелей вагонов, фургонов, изготовление вентиляционных коробов.
- Водонепроницаемость и воздухонепроницаемость соединения.
- Не расшатывается при вибрационных нагрузках.
- Корпус – алюминий AlMg 5, стержень – нержавеющая сталь А2.
- Добавление в сплав магния повышает прочность и пластичность расклепываемой гильзы.
- Коррозионная устойчивость при воздействии влаги, пара, атмосферных факторов.
- Доступна в трех диаметрах: 3,2; 4,0; и 4,8 мм.
- Охватывает широкий диапазон зажима: от 0,5 до 20 мм.
руб.
руб.
руб.
руб.
Заклепка вытяжная глухая ал/нерж – уплотнительный крепеж, обладающий повышенными антикоррозийными свойствами и сочетающий в себе пластичность алюминия AlMg 5 и прочность нержавеющей стали А2. Заклепка комбинированная с закрытым концом не пропускает газы и жидкости, то есть герметизирует место крепления. Данная особенность позволяет использовать водонепроницаемые заклепки для крепления сэндвич-панелей, фасадных листов к подконструкциям, лицевых панелей вагонов метрополитена, ремонта лодок и т.д. Широкая линейка размеров закрытых заклепок из алюминия и стали предоставляет возможность соединять детали толщиной от 0,5 до 20,0 мм.
Особенности
- герметичность соединения;
- устойчивость к коррозии;
- стержень из нержавеющей стали А2;
- алюминиевая гильза.

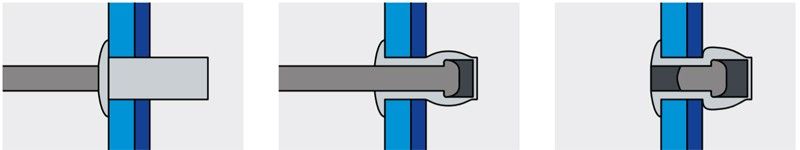

Установка
Нагрузки
Диаметр гильзы, d1 (мм) | Срез, кН | Разрыв, кН |
3,2 | 1,10 | 1,45 |
4,0 | 1,60 | 2,20 |
4,8 | 2,20 | 3,10 |
Размеры
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм |
Толщина пакета материалов E, мм |
3,2 | 6,5 | 3,3 | 6,0х0,8 | 0,5-2,0 |
|
8,0 |
|
|
2,0-3,5 |
|
9,5 |
|
|
3,5-5,0 |
|
12,5 |
|
|
6,5-8,0 |
4,0 | 8,0 | 4,1 | 8,0х1,3 | 0,5-3,5 |
|
9,5 |
|
|
3,5-5,0 |
|
11,0 |
|
|
5,0-6,5 |
|
12,5 |
|
|
6,5-8,0 |
4,8 | 8,0 | 4,9 | 9,5х1,5 | 0,5-3,0 |
|
9,5 |
|
|
3,5-5,0 |
|
11,0 |
|
|
5,0-6,5 |
|
13,0 |
|
|
6,5-8,0 |
|
14,5 |
|
|
8,0-9,5 |
|
16,0 |
|
|
9,5-11,0 |
|
18,0 |
|
|
11,0-13,0 |
|
21,0 |
|
|
13,0-16,0 |
|
25,0 |
|
|
16,0-20,0 |
Характеристики
-
Бренд
-
Тип заклепкиСтандартная / Закрытая (глухая)
-
Единицы измеренияшт
-
МатериалАлюминий-Нерж.сталь А2
