Метчик ручной для глухих и сквозных отверстий HSS-G DIN 352 GSR, 3 шт
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Для создания сквозной или глухой резьбы в стали прочностью до 800 Н/мм².
- Форма метчиков: A, D, C.
- В наборе: черновой, получистовой, чистовой.
- Тип резьбы: правая метрическая.
- Четырехгранник по DIN10.
- Диаметр резьбы: М1 - М64.
- Материал: быстрорежущая сталь HSS-G.
- Допуск: ISO2/6H.

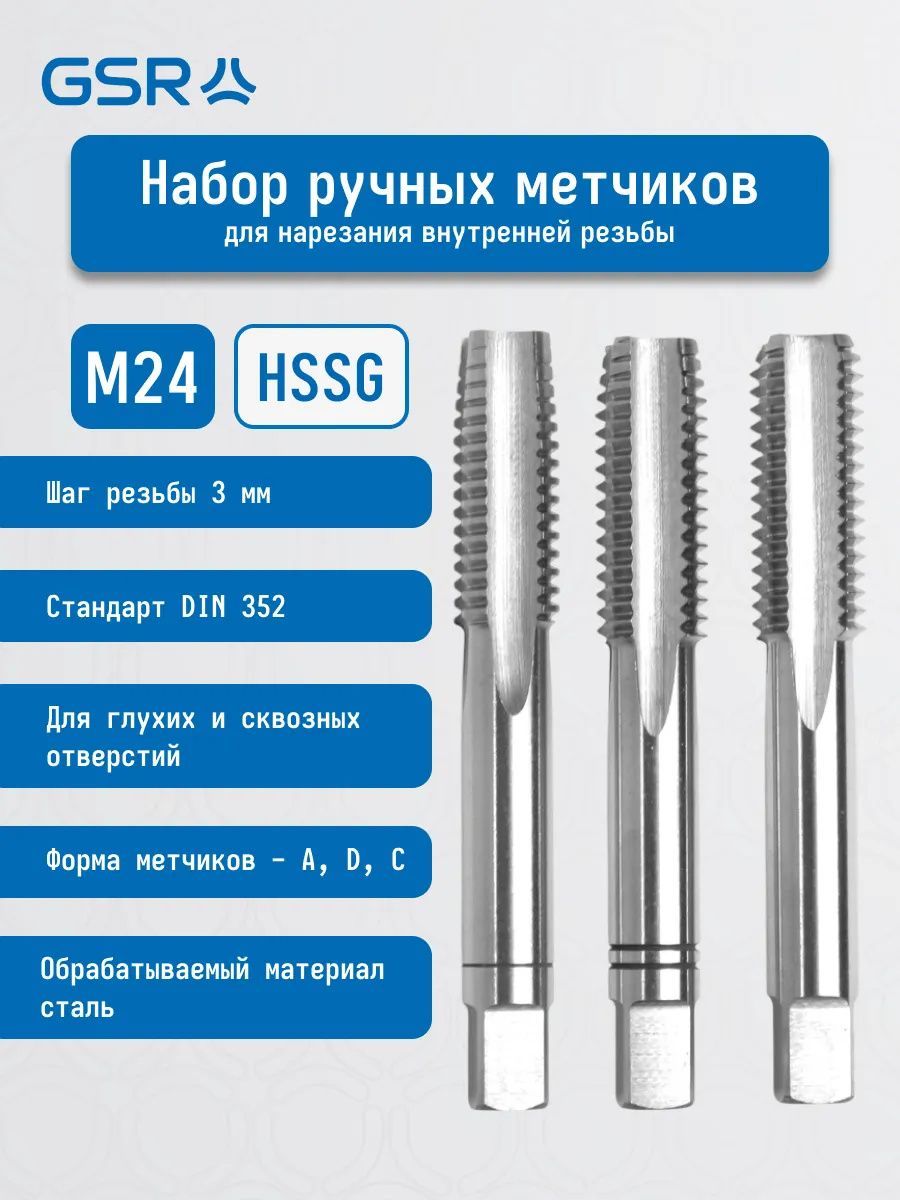

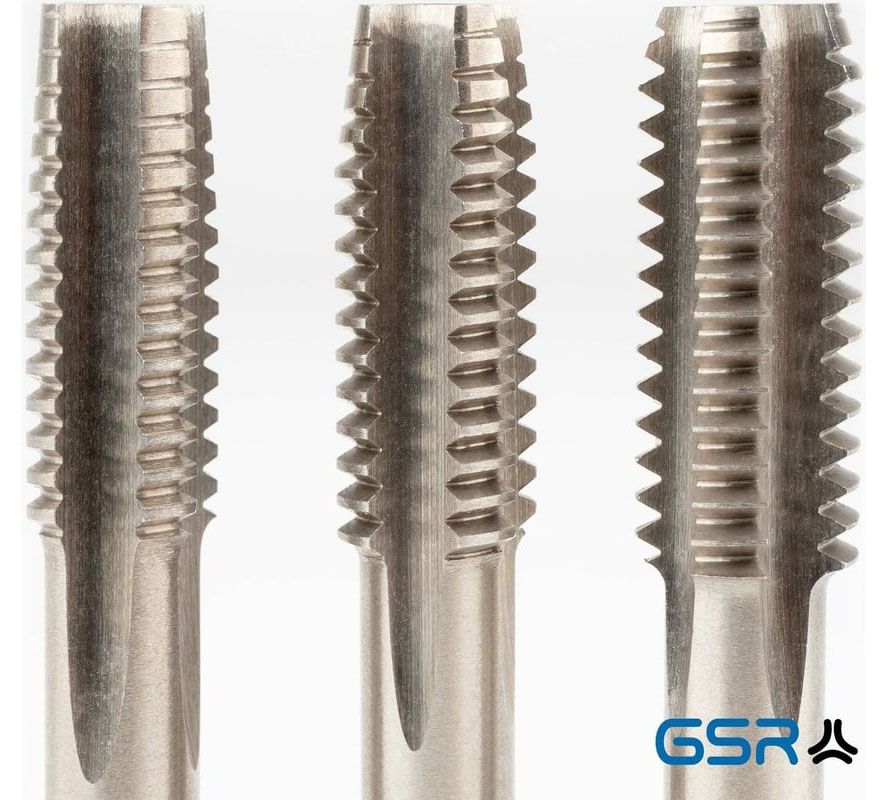

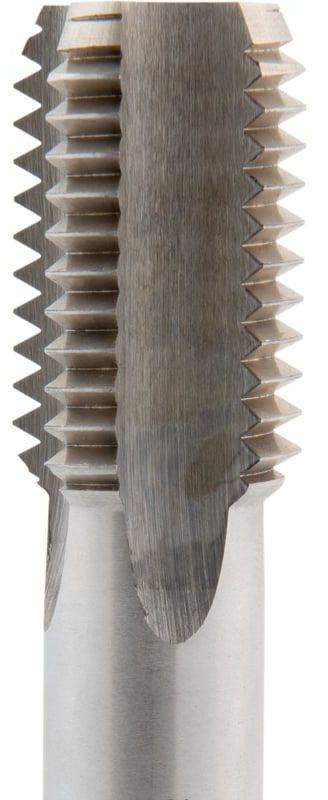

Набор ручных метчиков по DIN 352 предназначен для высококачественного нарезания метрической правой резьбы в сквозных и глухих отверстиях. Комплект состоит из трех метчиков разного профиля: черновой, получистовой и чистовой, что обеспечивает постепенное снятие стружки и позволяет получить резьбу высокой точности. Изготовлены из быстрорежущей стали HSS-G и оптимизированы для работы с конструкционными сталями прочностью до 800 Н/мм². Допуск ISO2/6H гарантирует получение резьбы с высокой точностью и стабильностью размеров. Оснащены четырехгранником по стандарту DIN 10 для надежной фиксации в воротке.

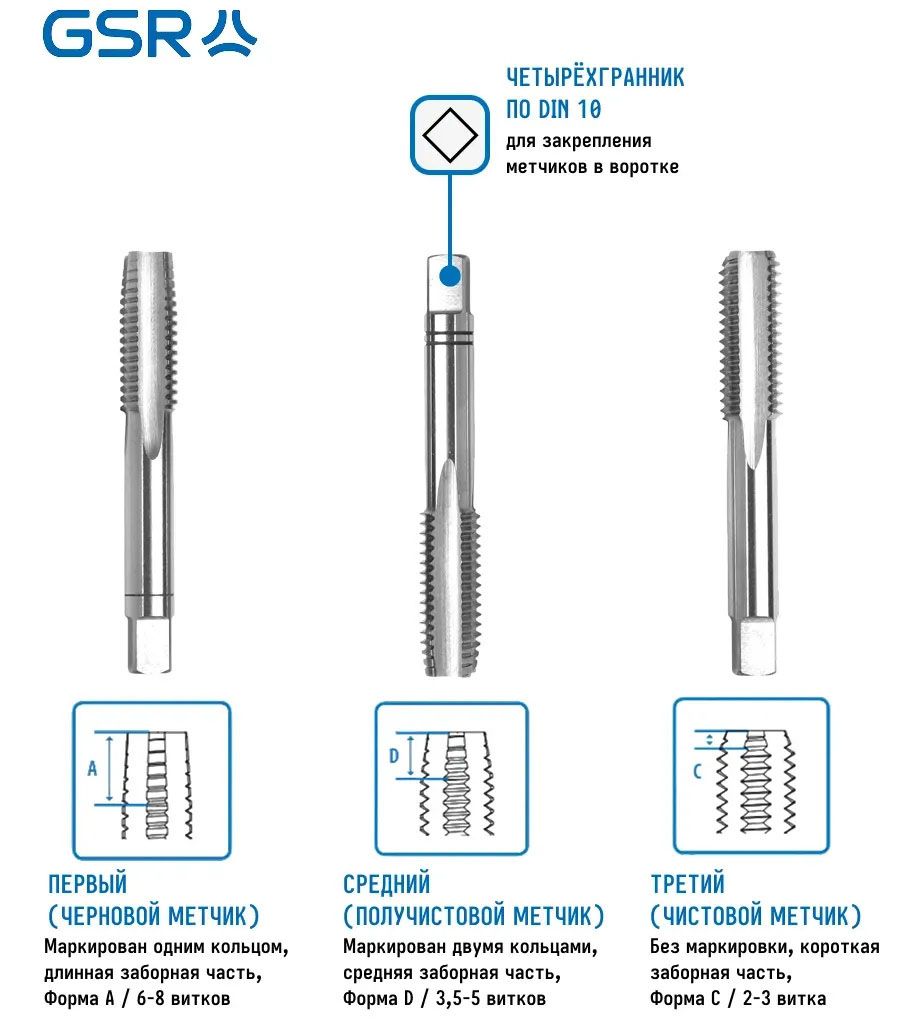

- Черновой метчик маркирован одним кольцом, длинная заборная часть, форма А (6-8 витков).
- Промежуточный метчик маркирован двумя кольцами, средняя заборная часть, форма D (3,5-5 витков).
- Чистовой метчик без маркировки, короткая заборная часть, форма С (2-3 витка).
Применение
Для работы с ручным метчиком для нарезки резьбы необходимо иметь обычный вороток или трещоточный метчикодержатель. Нарезку выполняют по алгоритму: 2 оборота вперед, 1 - назад, что облегчает выход стружки и снижает нагрузку на инструмент.
Особенности конструкции

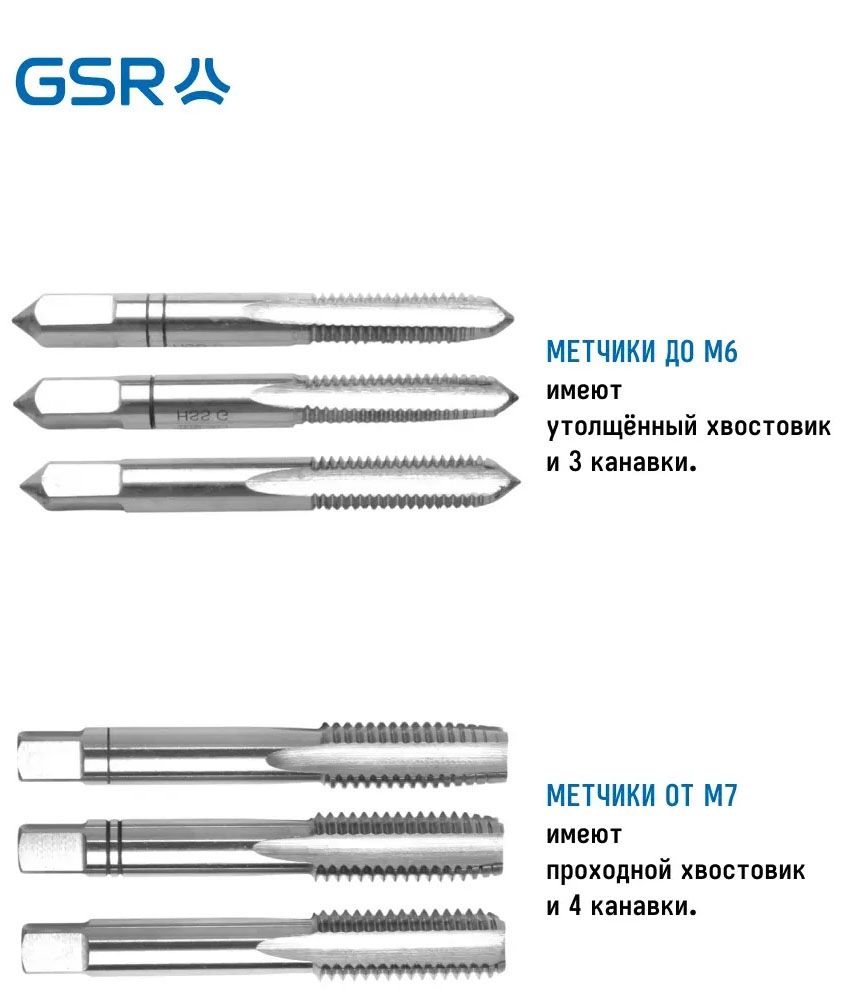

- Метчики до М6 имеют утолщенный хвостовик и три канавки.
- Метчики от М7 имеют проходной хвостовик и 4 канавки.
Размеры
|
Размер резьбы d |
Шаг, мм |
Отверстие, мм |
Общая длина I1, мм |
Рабочая длина I2, мм |
Диаметр хвостовика d2, мм |
Размер квадрата а, мм |
Артикул |
| М1 | 0,25 | 0,75 | 32 | 5,5 | 2,5 | 2,1 | 00105010 |
| М1,1 | 0,25 | 0,85 | 32 | 5,5 | 2,5 | 2,1 | 00105020 |
| М1,2 | 0,25 | 0,95 | 32 | 5,5 | 2,5 | 2,1 | 00105030 |
| М1,4 | 0,3 | 1,1 | 32 | 7 | 2,5 | 2,1 | 00105040 |
| М1,6 | 0,35 | 1,25 | 32 | 8 | 2,5 | 2,1 | 00105050 |
| М1,7 | 0,35 | 1,3 | 32 | 8 | 2,5 | 2,1 | 00105060 |
| М1,8 | 0,35 | 1,45 | 32 | 8 | 2,5 | 2,1 | 00105070 |
| М2 | 0,4 | 1,6 | 36 | 8 | 2,8 | 2,1 | 00105080 |
| М2,2 | 0,45 | 1,75 | 36 | 9 | 2,8 | 2,1 | 00105090 |
| М2,3 | 0,4 | 1,9 | 36 | 9 | 2,8 | 2,1 | 00105100 |
| М2,5 | 0,45 | 2,05 | 40 | 9 | 2,8 | 2,1 | 00105110 |
| М2,6 | 0,45 | 2,1 | 40 | 9 | 2,8 | 2,1 | 00105120 |
| М3 | 0,5 | 2,5 | 40 | 11 | 3,5 | 2,7 | 00105130 |
| М3,5 | 0,6 | 2,9 | 45 | 13 | 4 | 3 | 00105140 |
| М4 | 0,7 | 3,3 | 45 | 13 | 4,5 | 3,4 | 00105150 |
| М4,5 | 0,75 | 3,7 | 50 | 16 | 6 | 4,9 | 00105160 |
| М5 | 0,8 | 4,2 | 50 | 16 | 6 | 4,9 | 00105170 |
| М6 | 1 | 5 | 56 | 19 | 6 | 4,9 | 00105190 |
| М7 | 1 | 6 | 56 | 19 | 6 | 4,9 | 00105200 |
| М8 | 1,25 | 6,8 | 63 | 22 | 6 | 4,9 | 00105210 |
| М9 | 1,25 | 7,8 | 63 | 22 | 7 | 5,5 | 00105220 |
| М10 | 1,5 | 8,5 | 70 | 24 | 7 | 5,5 | 00105230 |
| М11 | 1,5 | 9,5 | 70 | 24 | 8 | 6,2 | 00105240 |
| М12 | 1,75 | 10,2 | 75 | 28 | 9 | 7 | 00105250 |
| М14 | 2 | 12 | 80 | 30 | 11 | 9 | 00105260 |
| М16 | 2 | 14 | 80 | 32 | 12 | 9 | 00105270 |
| М18 | 2,5 | 15,5 | 95 | 34 | 14 | 11 | 00105280 |
| М20 | 2,5 | 17,5 | 95 | 34 | 16 | 12 | 00105290 |
|
М22 |
2,5 | 19,5 | 100 | 34 | 18 | 14,5 | 00105300 |
| М24 | 3 | 21 | 110 | 38 | 18 | 14,5 | 00105310 |
| М27 | 3 | 24 | 110 | 38 | 20 | 16 | 00105320 |
| М30 | 3,5 | 26,5 | 125 | 45 | 22 | 18 | 00105330 |
| М33 | 3,5 | 29,5 | 125 | 50 | 25 | 20 | 00105340 |
| М36 | 4 | 32 | 150 | 56 | 28 | 22 | 00105350 |
| М39 | 4 | 35 | 150 | 60 | 32 | 24 | 00105360 |
| М42 | 4,5 | 37,5 | 150 | 60 | 32 | 24 | 00105370 |
| М45 | 4,5 | 40,5 | 160 | 65 | 36 | 29 | 00105380 |
| М48 | 5 | 43 | 180 | 70 | 36 | 29 | 00105390 |
| М52 | 5 | 47 | 180 | 70 | 40 | 32 | 00105400 |
| М56 | 5,5 | 51,5 | 180 | 70 | 40 | 35 | 00105410 |
| М60 | 5,5 | 54,5 | 200 | 75 | 45 | 35 | 00105420 |
| М64 | 6 | 58 | 220 | 80 | 50 | 39 | 00105430 |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
Тип метчикаРучной
-
DIN352
-
Количество в наборе (шт)3
-
Единицы измеренияуп
-
МатериалБыстрорежущая сталь (HSS)
