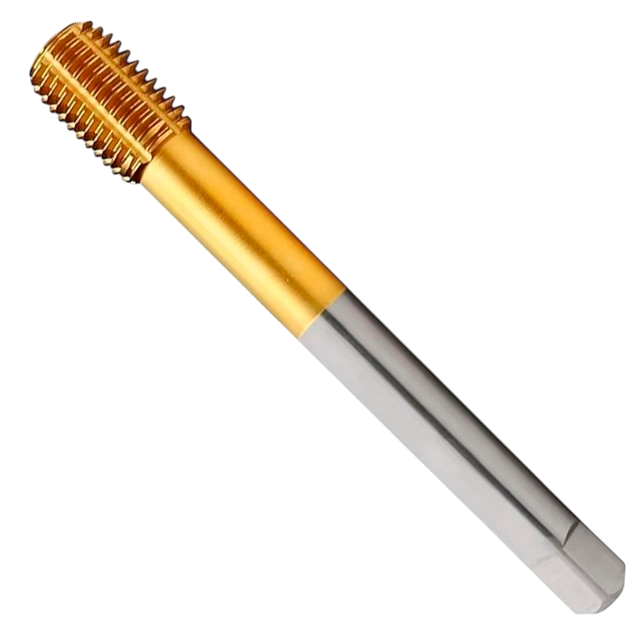

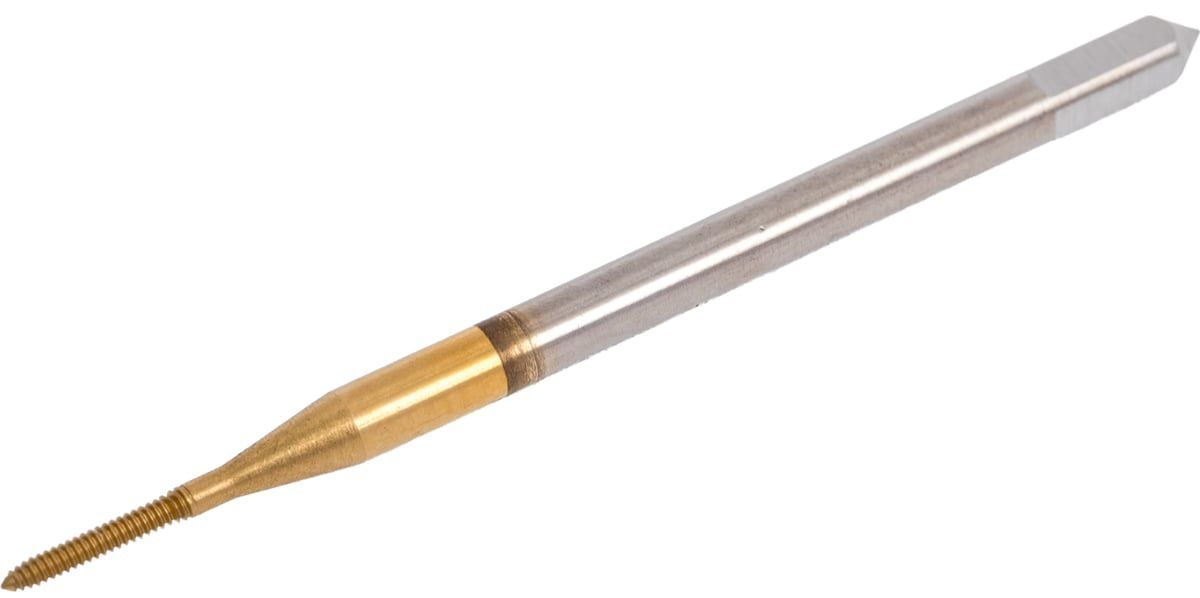

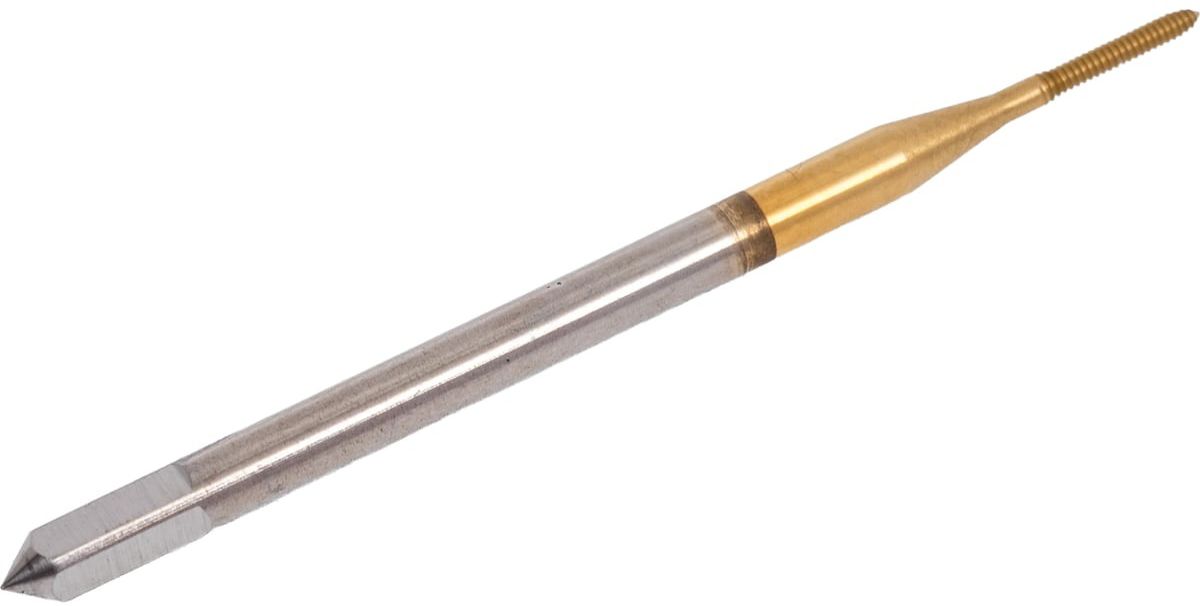

Метчик-раскатник машинный метрическая резьба HSSE-TiN DIN371 GSR
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Обрабатываемый материал: нелегированные и низколегированные углеродистые стали с пределом прочности до 800 Н/мм2, ковкое литье, цветные металлы.
- Класс точности: 4HX/6HX.
- Вид отверстия: глухое / сквозное.
- Форма С (2-3 витка заборная часть).
- Соответствует стандарту DIN 371.
- Материал: HSSE-TIN.
- Метрическая резьба: метрическая от М1 до М12.
Машинный метчик-раскатник производителя GSR представляет собой современный инструмент для формирования внутренней метрической резьбы методом пластической деформации (накатки), а не резания. Он предназначен для использования на токарных, сверлильных и агрегатных станках, а также с шуруповертами, и обеспечивает высокую производительность и отличное качество резьбы за один проход. Инструмент оптимизирован для работы с нелегированными и низколегированными углеродистыми сталями с пределом прочности до 800 Н/мм² .Также эффективен при обработке ковкого чугуна, цветных металлов: латунь, медь, цинк, алюминий и пластика.
Ключевое условие эффективной работы - наличие предварительно просверленного отверстия строго расчетного диаметра (под накатку), которое больше, чем для режущего метчика. Несоблюдение этого требования может привести к поломке инструмента
Преимущества технологии накатки
- Отсутствие стружки полностью исключает риск ее заклинивания и поломки метчика.
- Резьба получается более чистой и прочной, без заусенцев и сколов, с упрочненной структурой металла.
- Повышенная стойкость инструмента, так как он не подвергается абразивному износу режущими кромками.
Особенности
- Стандарт DIN 371 означает, что метчик имеет усиленный хвостовик,что критически важно для передачи высокого крутящего момента, необходимого при накатке резьбы.
- Форма заборной части С (2-3 витка) делает инструмент подходящим для работы как в глухих, так и в сквозных отверстиях, создает условия для плавного ввода и снижает нагрузку.
- Класс точности 4HX/6HX гарантирует формирование высокоточной резьбы, соответствующей международным стандартам.
- Быстрорежущая сталь HSSE, легированная кобальтом (Co 5%, аналог Р6М5К5) обеспечивает высокую прочность, теплостойкость и устойчивость к ударным нагрузкам.
- Покрытие из нитрида титана (TiN) значительно повышает износостойкость и термостойкость инструмента (до 600°С), снижает коэффициент трения и предотвращает налипание материала на рабочие поверхности.
Размеры
| Размер резьбы M | Шаг резьбы, мм | Общая длина l1, мм | Рабочая длина l2, мм | Размер четырехгранника, мм |
| 1 | 0,25 | 44 | 5 | 2,1 |
| 1,4 | 0,3 | 44 | 6 | 2,1 |
| 1,6 | 0,35 | 44 | 6 | 2,1 |
| 2 | 0,4 | 45 | 7 | 2,1 |
| 2 | 0,45 | 45 | 7 | 2,1 |
| 3 | 0,5 | 57 | 10 | 2,7 |
| 4 | 0,7 | 64 | 12 | 3,4 |
| 5 | 0,8 | 72 | 17 | 4,9 |
| 6 | 1 | 83 | 21 | 5,5 |
| 8 | 1,25 | 94 | 23 | 6,2 |
| 10 | 1,5 | 100 | 24 | 8 |
| 12 | 1,75 | 110 | 28 | 7 |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
Тип метчикаМашинный
-
DIN371
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSSE)
-
Штрих код
