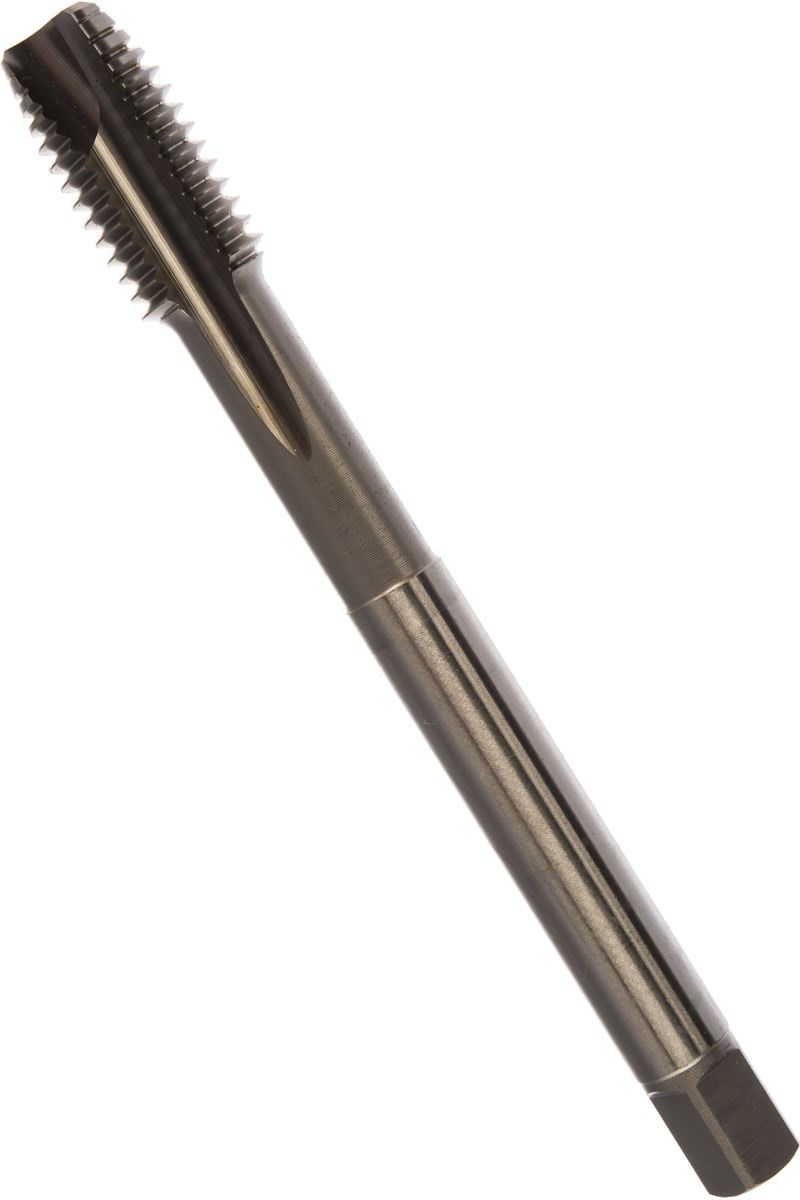

Метчик машинный мелкая метрическая резьба MF HSSE-G DIN 374 6H B GSR
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Обрабатываемые материалы: нелегированные и низколегированные углеродистые стали с пределом прочности до - 800 Н/мм², ковкое литье, цветные металлы, низколегированные нержавеющие стали.
- Не подходит для нержавеющих сталей V2A и V4A.
-
Резьба: метрическая мелкая от МF3 до МF35.
- Стандарт DIN 374.
- Направление резьбы: правая.
- Отверстие: сквозное < 1,5 х d.
- Допуск: 6h, форма В.
Машинный метчик производителя GSR предназначен для нарезания мелкой метрической резьбы правого направления в сквозных отверстиях. Соответствует немецкому стандарту DIN 374, который регламентирует конструкцию и размеры машинных метчиков с прямыми стружечными канавками для метрической резьбы ISO. Предназначен для обработки нелегированных и низколегированных углеродистых сталей с пределом прочности до 800 Н/мм², ковкого литья, цветных металлов, а также низколегированных нержавеющих сталей. Диапазон диаметров от MF3 до MF35 с мелким шагом позволяет использовать метчик для точных резьбовых соединений в приборостроении, авиационной и автомобильной промышленности.
Данный метчик категорически НЕ ПОДХОДИТ для высоколегированных нержавеющих сталей (аустенитных марок V2A и V4A / AISI 304 и 316)
Особенности

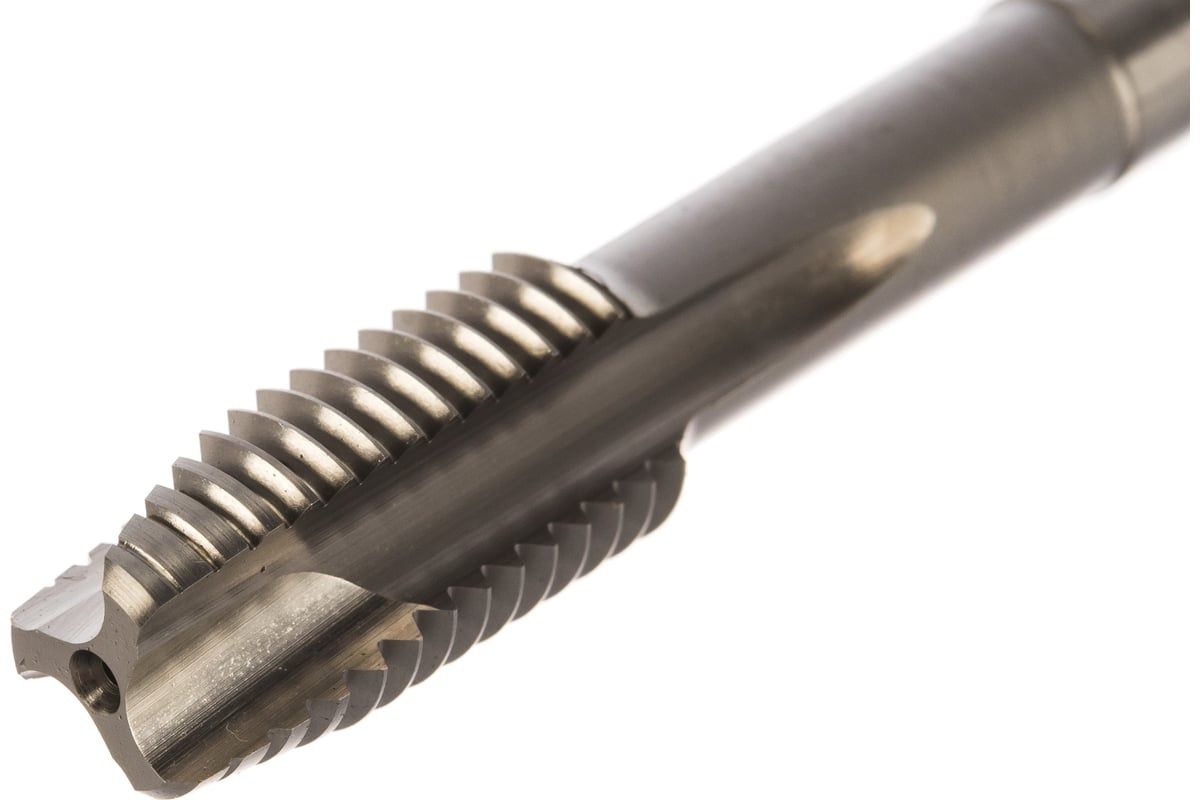

- Имеет форму B (короткая заборная часть на 1,5-2 витка), что делает его оптимальным выбором для сквозных отверстий глубиной менее 1,5×d.
- Изготовлен из быстрорежущей стали HSSE-G, обеспечивающей повышенную теплостойкость, износостойкость и прочность режущих кромок.
- Допуск 6H гарантирует высокую точность нарезаемой резьбы, соответствующую стандартным посадкам в машиностроении.
- Машинное исполнение рассчитано на повышенные скорости резания (по сравнению с ручными метчиками), что увеличивает производительность обработки на станках.
Размеры
| Размеры резьбы | Шаг резьбы, мм | Диаметр отверстий d, мм | Общая длина l1, мм | Рабочая длина l2, мм |
Диаметр хвостовика d2, мм |
Размер наконечника а, мм | Артикул |
| МF3 | 0,35 | 2,65 | 56 | 8 | 2,2 | 1,9 | 02204260 |
| МF4 | 0,5 | 3,5 | 63 | 10 | 2,8 | 2,1 | 02204270 |
| МF5 | 0,5 | 4,5 | 70 | 12 | 3,5 | 2,7 | 02204280 |
| МF5 | 0,75 | 4,25 | 70 | 12 | 3,5 | 2,7 | 02204290 |
| МF6 | 0,5 | 5,5 | 80 | 14 | 4,5 | 3,4 | 02204320 |
| МF6 | 0,75 | 5,25 | 80 | 14 | 4,5 | 3,4 | 02204330 |
| МF8 | 0,5 | 7,5 | 80 | 18 | 6 | 4,9 | 02204350 |
|
МF8 |
1 | 7 | 90 | 22 | 6 | 4,9 | 02204400 |
| МF10 | 0,75 | 9,25 | 90 | 20 | 7 | 5,5 | 02204460 |
| МF10 | 1 | 9 | 90 | 20 | 7 | 5,5 | 02204470 |
| МF10 | 1,25 | 8,75 | 100 | 20 | 7 | 5,5 | 02204480 |
|
МF12 |
0,75 | 11,25 | 100 | 22 | 9 | 7 | 02204540 |
|
МF12 |
1 | 11 | 100 | 22 | 9 | 7 | 02204550 |
|
МF12 |
1,25 | 10,75 | 100 | 22 | 9 | 7 | 02204560 |
|
МF12 |
1,5 | 10,5 | 100 | 22 | 9 | 7 | 02204570 |
|
МF14 |
0,75 | 13,25 | 100 | 22 | 11 | 9 | 02204640 |
|
МF14 |
1 | 13 | 100 | 22 | 11 | 9 | 02204650 |
|
МF14 |
1,5 | 12,5 | 100 | 22 | 11 | 9 | 02204670 |
|
МF16 |
1 | 15 | 100 | 22 | 12 | 9 | 02204750 |
|
МF16 |
1,5 | 14,5 | 100 | 22 | 12 | 9 | 02204770 |
|
МF18 |
1 | 17 | 110 | 25 | 14 | 11 | 02204840 |
| МF18 | 1,5 | 16,5 | 110 | 25 | 14 | 11 | 02204860 |
| МF20 | 1 | 19 | 125 | 25 | 16 | 12 | 02204930 |
| МF20 | 1,5 | 18,5 | 125 | 25 | 16 | 12 | 02204950 |
|
МF24 |
1,5 | 22,5 | 140 | 28 | 18 | 14,5 | 02228130 |
| МF24 | 2 | 22 | 140 | 28 | 18 | 14,5 | 02206130 |
|
МF27 |
1,5 | 25,5 | 140 | 28 | 20 | 16 | 02206140 |
|
МF30 |
1,5 | 28,5 | 150 | 28 | 22 | 18 | 02206240 |
| МF30 | 2 | 28 | 150 | 28 | 22 | 18 | 02206310 |
|
МF33 |
2 | 32 | 170 | 30 | 28 | 22 | 02206300 |
| МF35 | 1,5 | 33,5 | 170 | 30 | 28 | 22 | 02206390 |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
Тип метчикаМашинный
-
DIN374
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSSE)
-
Штрих код
