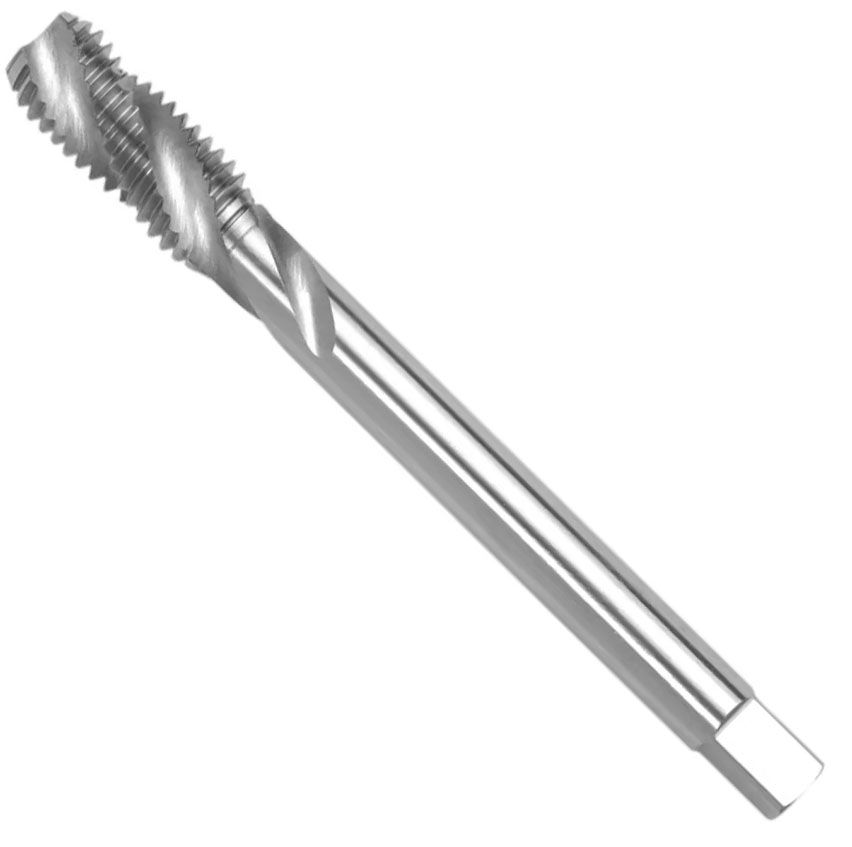

Метчик машинный мелкая метрическая резьба MF HSSE-G DIN 374 C/RSP35° GSR
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Обрабатываемые материалы: нелегированные и низколегированные углеродистые стали с пределом прочности до 800 Н/мм², ковкое литье, цветные металлы, низколегированные нержавеющие стали.
-
Резьба: метрическая от МF3 до МF48.
- Стандарт DIN 374.
- Направление резьбы: правая.
- Отверстие: глухое < 3 х d.
- Допуск: 6h, форма C/RSP 35°.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
- 1
- 2

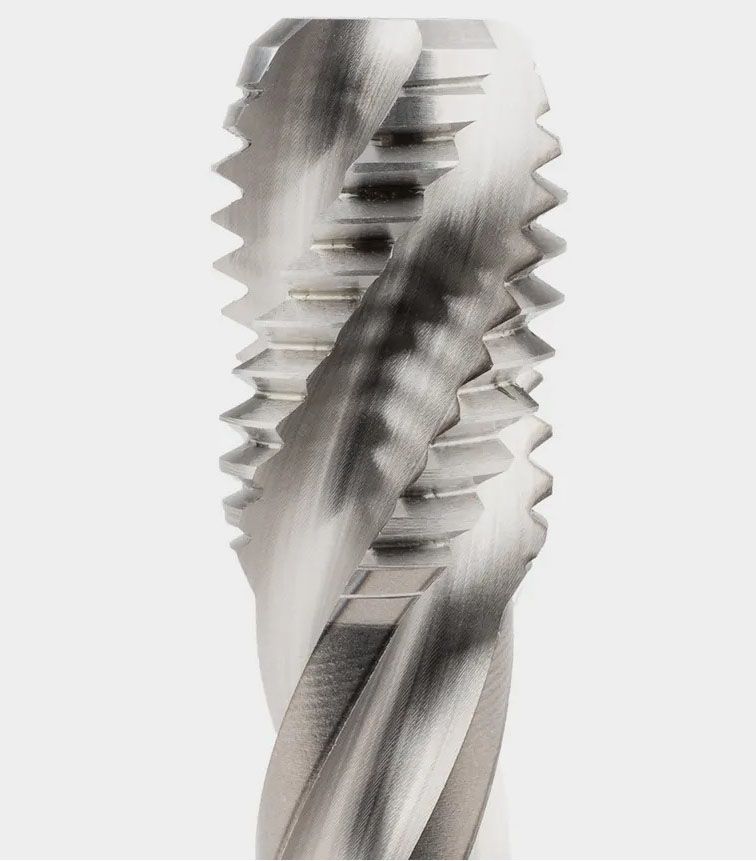

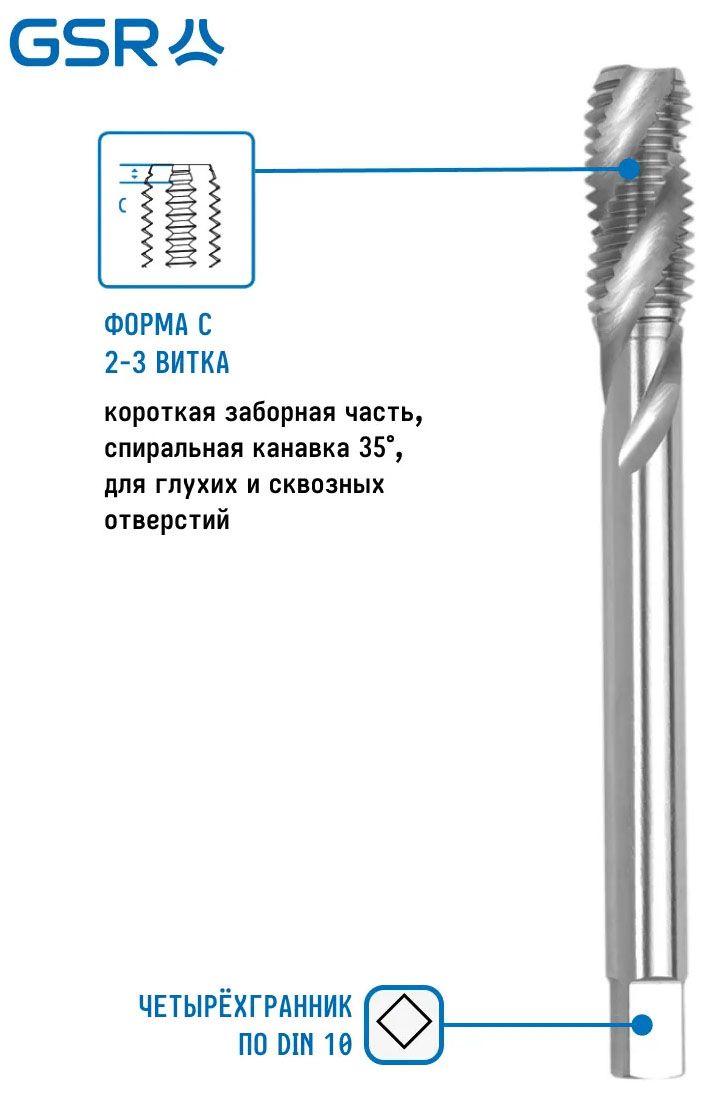

Машинный метчик DIN 374 C/RSP 35° GSR - это специализированный инструмент для высокопроизводительной нарезки метрической резьбы (стандарт DIN 13) в глухих отверстиях глубиной до 3 диаметров. Относится к типу C/RSP (средний ряд) с длинной заборной частью (2-3 витка), что обеспечивает плавное врезание и снижает нагрузку на кромки. Конструкция со спиральной канавкой (35°) активно вытягивает стружку из отверстия, что критически важно для глухих посадочных мест. Изготовлен из быстрорежущей стали с добавлением кобальта (HSSE-G, где G - оптимизированная структура зерна) и имеет допуск 6h для получения точной внешней резьбы на крепеже.
Данный метчик категорически НЕ ПОДХОДИТ для высоколегированных нержавеющих сталей (аустенитных марок V2A и V4A / AISI 304 и 316)
Особенности
- Спиральная канавка 35° гарантирует, что стружка не скапливается на дне отверстия и не ломает метчик, а выводится вверх, в сторону хвостовика.
- Материал HSSE-G с кобальтом и заборная часть всего в 2–3 витка делают метчик жестким и устойчивым к сколам, особенно при работе с прерывистой обработкой.
- Машинное исполнение рассчитано на повышенные скорости резания (по сравнению с ручными метчиками), что увеличивает производительность обработки на станках.
- Допуск 6h стандартно подходит для большинства резьбонакатных операций и крепежа общего назначения без подбора специальных калибров.
- Проходной хвостовик (квадрат на конце для передачи крутящего момента), позволяет работать как в ручном плашкодержателе, так и на станках с ЧПУ/револьверных автоматах.
Размеры
| Размеры резьбы | Шаг резьбы, мм | Диаметр отверстий d, мм | Общая длина l1, мм | Рабочая длина l2, мм |
Диаметр хвостовика d2, мм |
Размер наконечника, мм | Артикул |
| МF3 | 0,35 | 2,65 | 56 | 8 | 2,2 | 1,9 | 02226260 |
| МF4 | 0,5 | 3,5 | 63 | 8 | 2,8 | 2,1 | 02226270 |
| МF5 | 0,5 | 4,5 | 70 | 8 | 3,5 | 2,7 | 02226280 |
| МF6 | 0,5 | 5,5 | 80 | 12 | 4,5 | 3,4 | 02226320 |
| МF6 | 0,75 | 5,25 | 80 | 12 | 4,5 | 3,4 | 02226330 |
| МF8 | 0,5 | 7,5 | 80 | 12 | 6 | 4,9 | 02226380 |
| МF8 | 0,75 | 7,25 | 80 | 12 | 6 | 4,9 | 02226390 |
|
МF8 |
1 | 7 | 90 | 12 | 6 | 4,9 | 02226400 |
|
МF10 |
0,75 | 9,25 | 90 | 12 | 7 | 5,5 | 02226460 |
|
МF10 |
1 | 9 | 90 | 12 | 7 | 5,5 | 02226470 |
|
МF10 |
1,25 | 8,75 | 100 | 12 | 7 | 5,5 | 02226480 |
|
МF12 |
0,75 | 11,25 | 100 | 16 | 9 | 7 | 02226540 |
|
МF12 |
1 | 11 | 100 | 16 | 9 | 7 | 02226550 |
|
МF12 |
1,25 | 10,75 | 100 | 16 | 9 | 7 | 02226560 |
|
МF12 |
1,5 | 10,5 | 100 | 16 | 9 | 7 | 02226570 |
|
МF14 |
0,75 | 13,25 | 100 | 16 | 11 | 9 | 02226640 |
|
МF14 |
1 | 13 | 100 | 16 | 11 | 9 | 02226650 |
|
МF14 |
1,25 | 12,75 | 100 | 16 | 11 | 9 | 02226660 |
|
МF14 |
1,5 | 12,5 | 100 | 16 | 11 | 9 | 02226670 |
|
МF16 |
1 | 15 | 100 | 12 | 12 | 9 | 02226750 |
|
МF16 |
1,5 | 14,5 | 100 | 12 | 12 | 9 | 02226770 |
|
МF18 |
1 | 17 | 110 | 14 | 14 | 11 | 02226840 |
|
МF18 |
1,5 | 16,5 | 110 | 14 | 14 | 11 | 02226860 |
|
МF20 |
1 | 19 | 125 | 16 | 16 | 12; | 02226930 |
|
МF20 |
1,5 | 18,5 | 125 | 16 | 16 | 12 | 02226950 |
|
МF22 |
1,5 | 20,5 | 125 | 20 | 18 | 14,5 | 02228050 |
|
МF24 |
1,5 | 22,5 | 140 | 25 | 18 | 14,5 | 02228130 |
|
МF27 |
1,5 | 25,5 | 140 | 24 | 20 | 16 | 02228240 |
| МF27 | 2 | 25 | 140 | 20 | 20 | 16 | 02228250 |
|
МF30 |
1,5 | 28,5 | 150 | 26 | 22 | 18 | 02228300 |
|
МF32 |
1,5 | 30,5 | 150 | 26 | 22 | 18 | 02228340 |
| МF48 | 3 | 45 | 225 | 33 | 36 | 29 | 02228760 |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
Тип метчикаМашинный
-
DIN374
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSSE)
-
Штрих код
