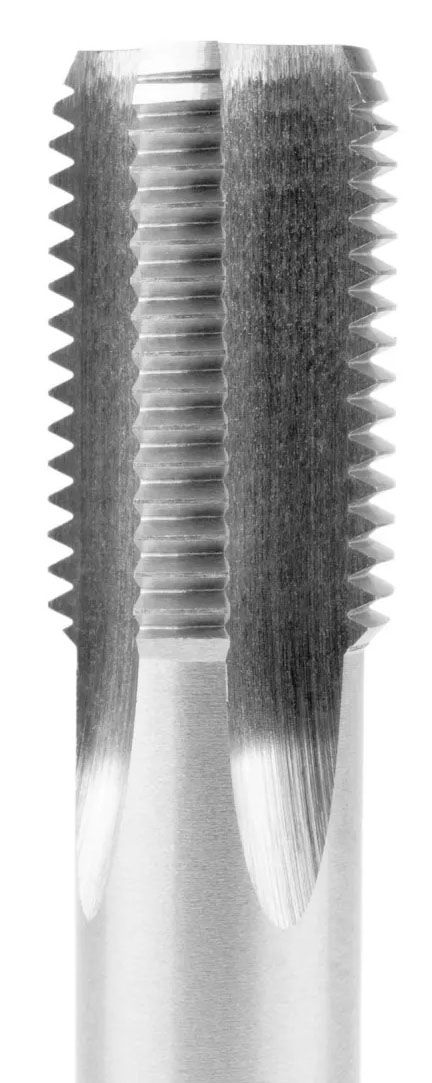

Метчик машинно-ручной HSS-G DIN 2184-2 6H C GSR
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Для создания глухой резьбы в стали прочностью до 800 Н/мм².
- Стандарт DIN 2184-2: короткие метчики для глухих отверстий.
- Эффективная работа на глубине менее 1,5хd.
- Тип резьбы: правая метрическая.
- Допуск 6Н: средний класс точности для стандартных посадок.
- Широкая размерная линейка: от М3 до М100.
- Материал: быстрорежущая сталь HSS-G.
- Форма С: заборная часть 2–3 витка.
Машинно-ручной метчик производителя GSR служит для нарезания метрической резьбы правого направления в глухих отверстиях. Соответствует немецкому стандарту DIN 2184-2, который регламентирует основные габаритные размеры коротких метчиков, что обеспечивает универсальность применения в различных типах оборудования. Инструмент предназначен для работы с нелегированными и низколегированными конструкционными сталями, автоматными сталями, а также некоторыми цветными металлами и сплавами. Изготовлен из быстрорежущей стали HSS-G с допуском 6H, что гарантирует высокую точность профиля и стабильное качество резьбы. Диапазон диаметров от М3 до М100 охватывает широкий спектр задач в машиностроении, приборостроении и ремонтном производстве. Метчик подходит как для ручной работы с воротком, так и для использования на сверлильных, токарных станках или резьбонарезных машинах.
Особенности
- Заборная часть составляет всего 2–3 витка, что позволяет нарезать резьбу максимально близко к дну глухого отверстия.
- Быстрорежущая сталь с повышенным качеством шлифовки профиля обладает высокой теплостойкостью (сохраняет режущие свойства при нагреве), износостойкостью и прочностью.
- Допуск 6H обеспечивает средний класс точности нарезаемой резьбы, соответствующий большинству стандартных резьбовых соединений в машиностроении.
- Благодаря короткой заборной части и оптимизированной геометрии режущих кромок, метчик эффективно работает в отверстиях, где глубина нарезаемой резьбы не превышает полутора диаметров.
- Хвостовик оснащен квадратом стандартного размера для надежной фиксации в воротке, резьбонарезном патроне или станочном приспособлении, гарантируя эффективную передачу крутящего момента.
- Есть возможность использования как с ручным воротком, так и на сверлильных, токарных станках и пневматических резьбонарезных машинах, что делает инструмент универсальным для различных условий производства.
Размеры
|
Размер резьбы d |
Шаг, мм |
Отверстие, мм |
Общая длина I1, мм |
Рабочая длина I2, мм |
Диаметр хвостовика d2, мм |
Размер квадрата а, мм |
Артикул |
| М3 | 0,5 | 2,5 | 40 | 11 | 3,5 | 2,7 | 00205130 |
| М4 | 0,7 | 3,3 | 45 | 13 | 4,5 | 3,4 | 00205150 |
| М5 | 0,8 | 4,2 | 50 | 16 | 6 | 4,2 | 00205170 |
| М6 | 1 | 5 | 56 | 19 | 6 | 5 | 00205190 |
| М7 | 1 | 6 | 56 | 19 | 6 | 6 | 00205200 |
| М8 | 1,25 | 6,8 | 63 | 22 | 6 | 6,8 | 00205210 |
| М10 | 1,5 | 8,5 | 70 | 24 | 7 | 8,5 | 00205230 |
| М12 | 1,75 | 10,2 | 75 | 28 | 9 | 7 | 00205250 |
| М14 | 2 | 12 | 80 | 30 | 11 | 9 | 00205260 |
| М16 | 2 | 14 | 80 | 32 | 12 | 9 | 00205270 |
| М18 | 2,5 | 15,5 | 95 | 34 | 14 | 11 | 00205280 |
| М20 | 2,5 | 17,5 | 95 | 34 | 16 | 12 | 00205290 |
|
М22 |
2,5 | 19,5 | 100 | 34 | 18 | 14,5 | 00205300 |
| М24 | 3 | 21 | 110 | 38 | 18 | 14,5 | 00205310 |
| М27 | 3 | 24 | 110 | 38 | 20 | 16 | 00205320 |
| М30 | 3,5 | 26,5 | 125 | 45 | 22 | 18 | 00205330 |
| М33 | 3,5 | 29,5 | 125 | 50 | 25 | 20 | 00205340 |
| М36 | 4 | 32 | 150 | 56 | 28 | 22 | 00205350 |
| М39 | 4 | 35 | 150 | 60 | 32 | 24 | 00205360 |
| М42 | 4,5 | 37,5 | 150 | 60 | 32 | 24 | 00205370 |
| М45 | 4,5 | 40,5 | 160 | 65 | 36 | 29 | 00205380 |
| М48 | 5 | 43 | 180 | 70 | 36 | 29 | 00205390 |
| М52 | 5 | 47 | 180 | 70 | 40 | 32 | 00205400 |
| М56 | 5,5 | 51,5 | 180 | 70 | 40 | 35 | 00205410 |
| М60 | 5,5 | 54,5 | 200 | 75 | 45 | 35 | 00205420 |
| М64 | 6 | 58 | 220 | 80 | 50 | 39 | 00205430 |
| М68 | 6 | 62 | 220 | 80 | 50 | 39 | 00205440 |
| М72 | 6 | 66 | 240 | 80 | 50 | 39 | 00205450 |
| М76 | 6 | 70 | 240 | 80 | 50 | 39 | 00205460 |
| М80 | 6 | 74 | 260 | 85 | 50 | 39 | 00205470 |
| М84 | 6 | 78 | 260 | 85 | 50 | 39 | 00205480 |
| М88 | 6 | 82 | 260 | 85 | 50 | 39 | 00205490 |
| М90 | 6 | 84 | 260 | 85 | 50 | 39 | 00205500 |
| М92 | 6 | 86 | 280 | 90 | 56 | 44 | 00205510 |
| М96 | 6 | 90 | 280 | 90 | 56 | 44 | 00205520 |
| М100 | 6 | 94 | 300 | 90 | 56 | 44 | 00205530 |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
Тип метчикаРучной
-
DIN2184-2
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSS)
