Высокопрочная (класс 8) корончатая гайка М10 DIN 935 используется для стопорения болтовых и шпилечных соединений совместно с разводными шплинтами (DIN 94). Применяются при сборке автомобилей, сельхозмашин, промышленного оборудования и в вагоностроении.

Размеры:

Прорезная корончатая гайка DIN 935 - схема, размеры

Диаметр резьбы, d	М10
Шаг резьбы	1,5 мм
Высота, m	10 мм
Размер под ключ, S	17 мм
Расстояние между гранями, e	17,77 мм
Высота, w	7,64 мм
Отверстие под шплинт, n	2,8 мм
Размер de	—
Размер используемого шплинта	2,5х20 мм

Характеристики

Тип гайки

Корончатая
DIN

935
ISO

7035
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1,5
Единицы измерения

шт
Вес (гр)

14,2
Размер шага резьбы

Крупный (обычный)
Класс прочности

8
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Hexagon slotted and castle nuts

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой

Товар из подборок

Отзывов пока нет

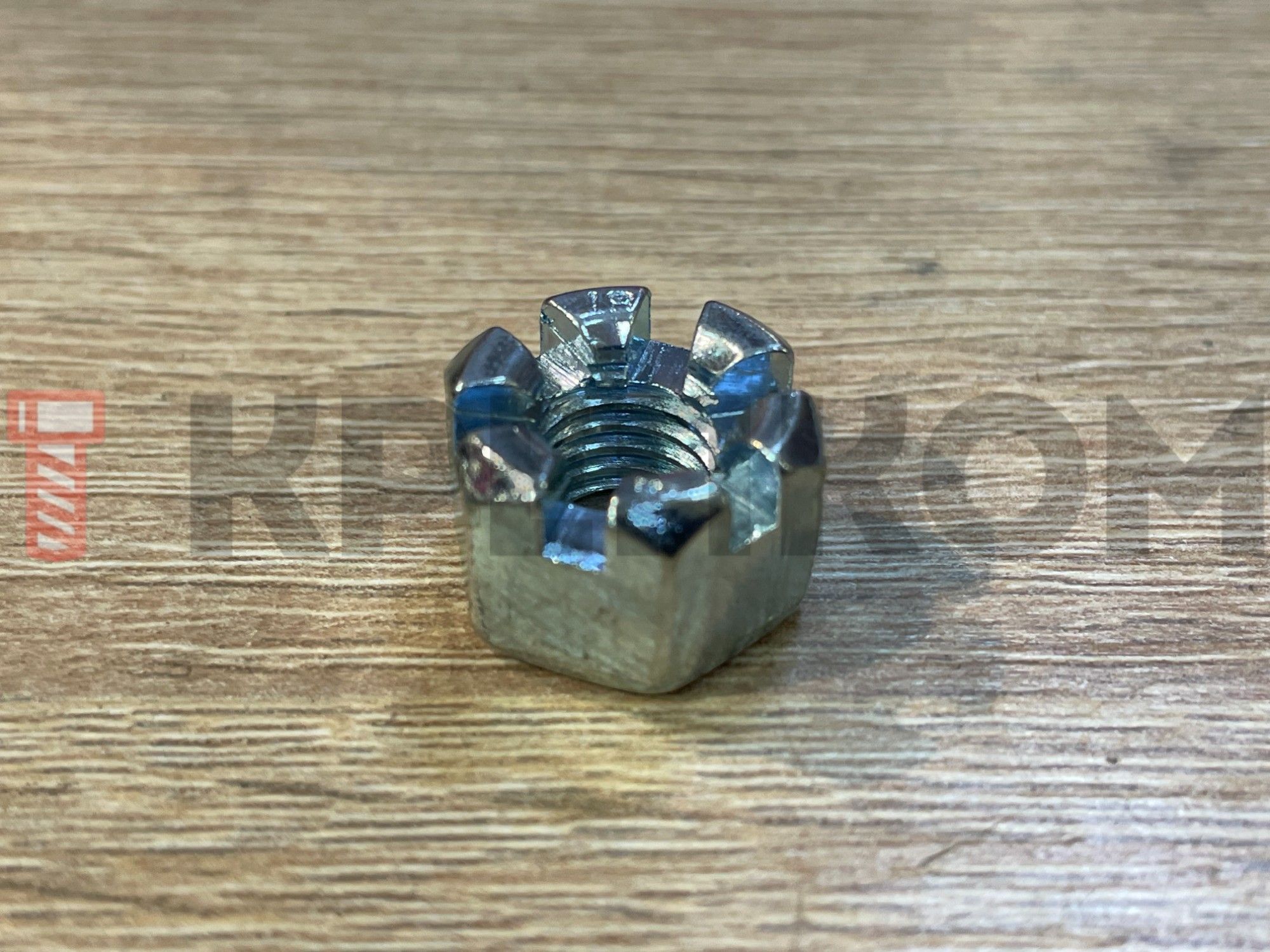

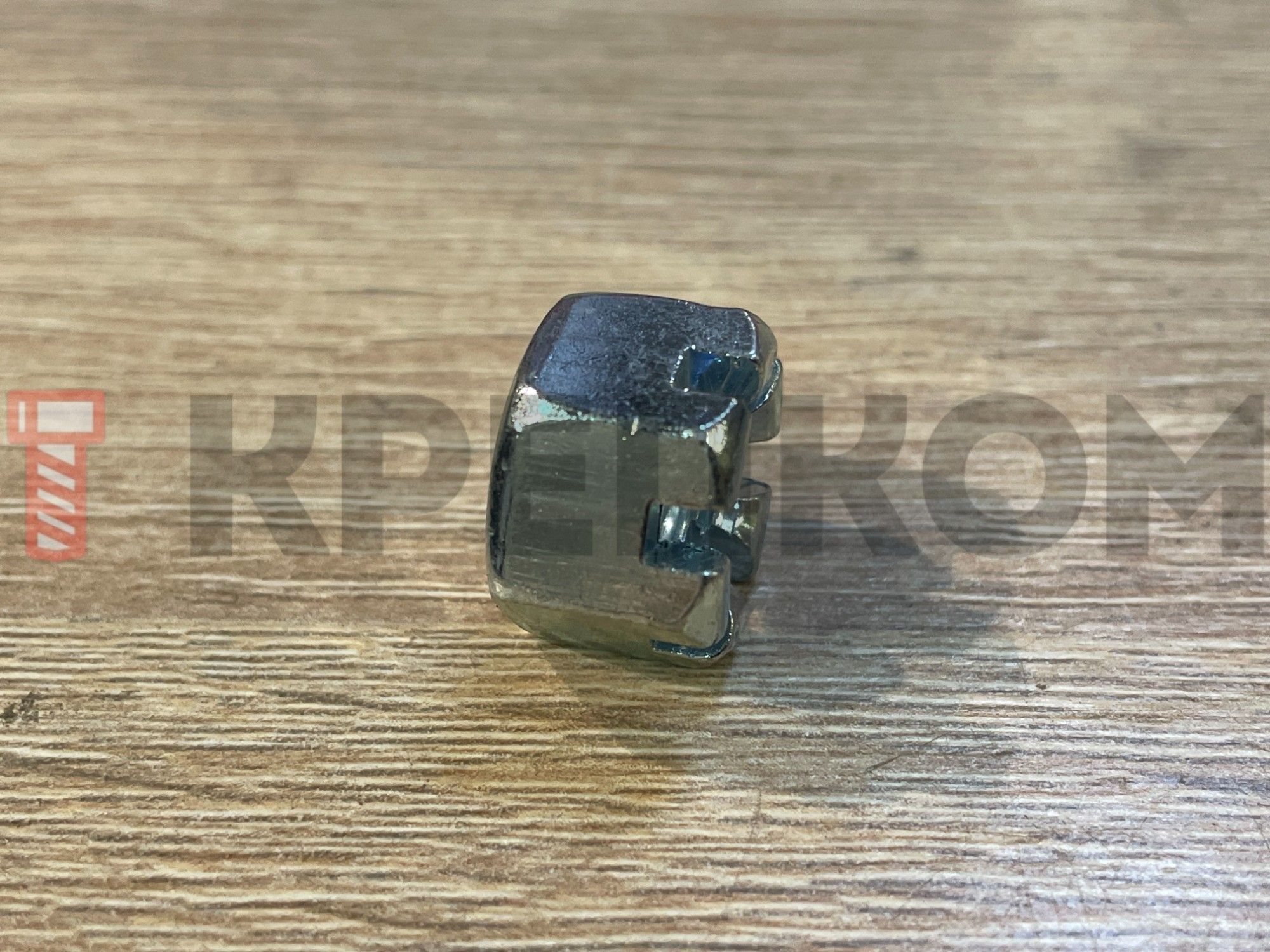

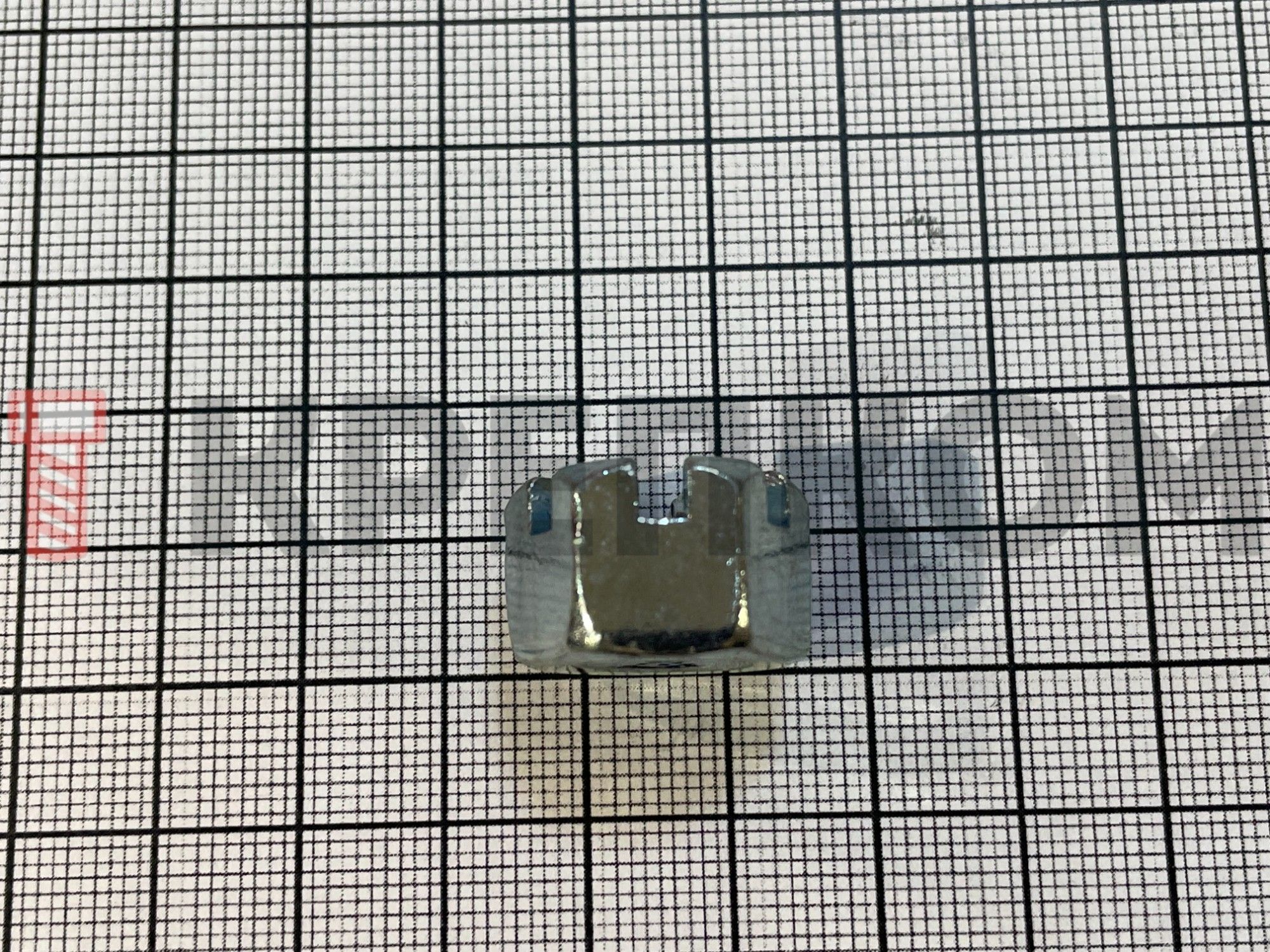

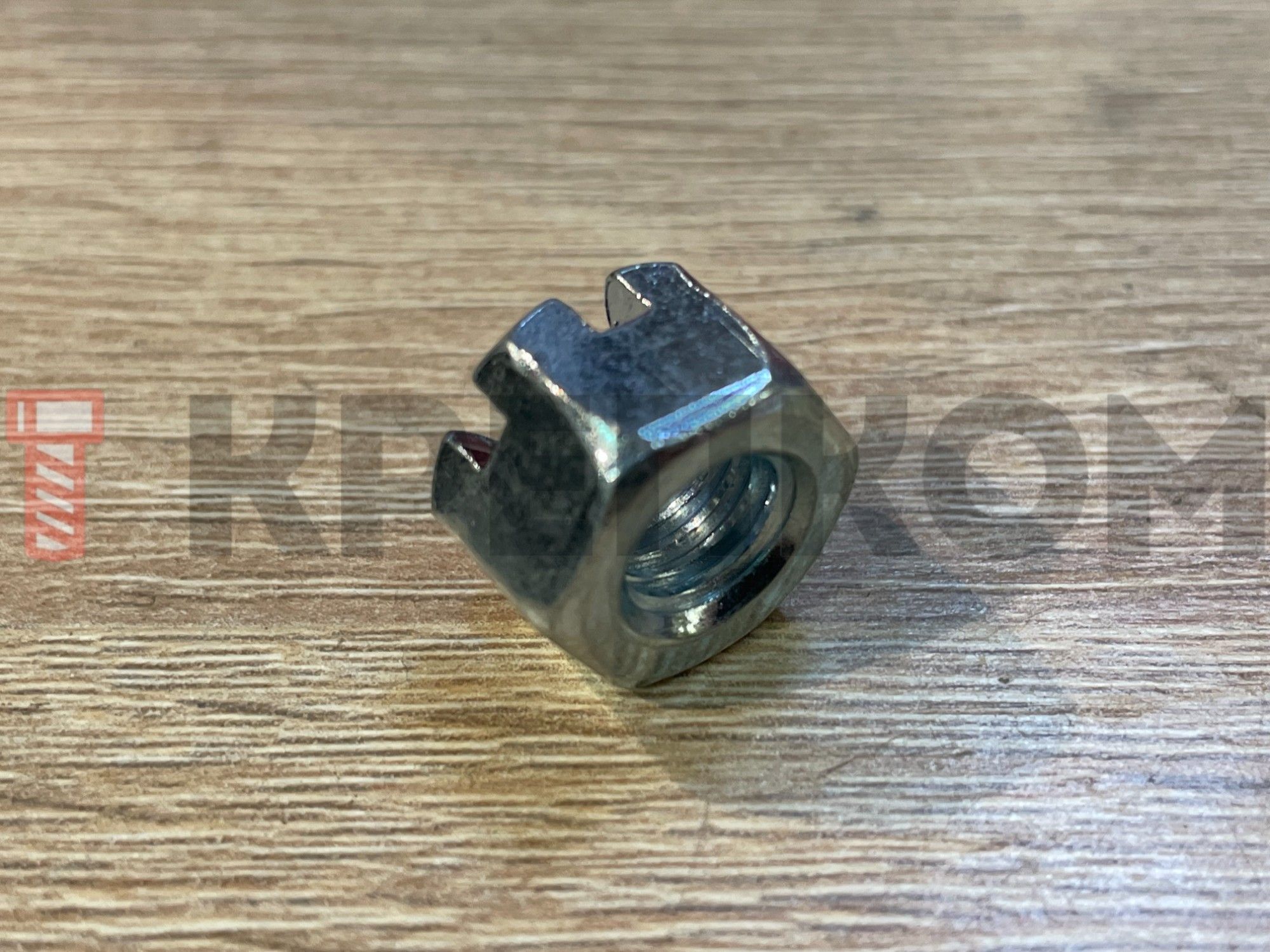

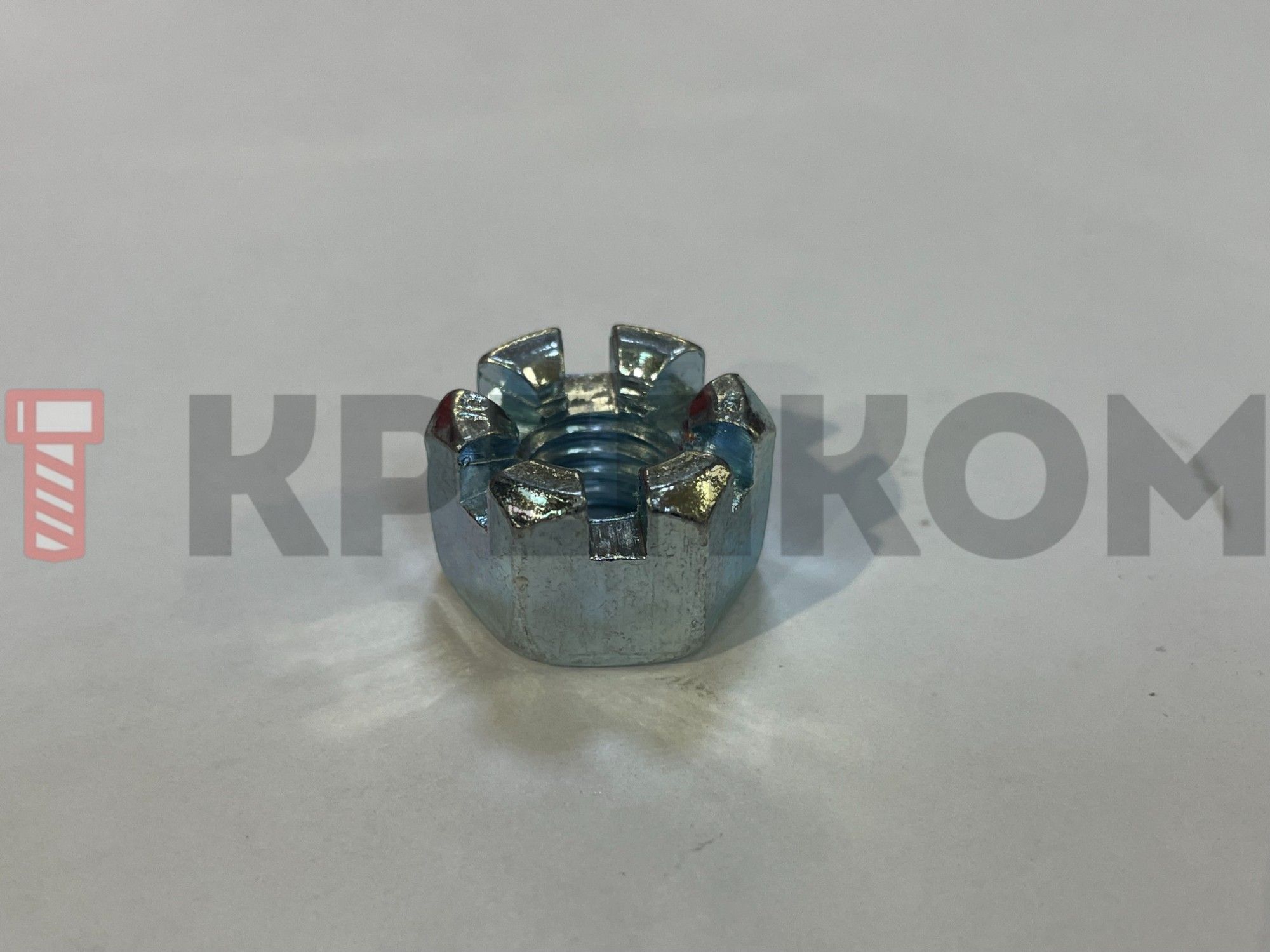

Гайка корончатая М10 DIN 935, класс прочности 8, оцинкованная сталь
