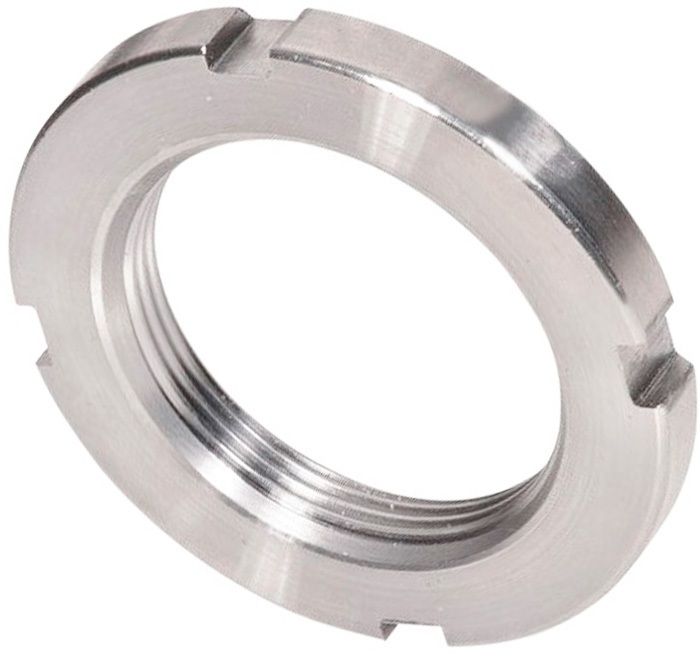

Гайка круглая шлицевая ГОСТ 11871-88 исполнение 1, оцинкованная сталь 35
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Предназначена для осевой фиксации подшипников качения, зубчатых колёс и шкивов на валах в станкостроении, автомобильной промышленности и приборостроении.
- Круглая форма с радиальными пазами — затяжка и ослабление специальным шлицевым или крючковым ключом.
- Мелкая метрическая резьба — повышенная сопротивляемость самоотвинчиванию при вибрационных и переменных нагрузках.
- Класс точности А — минимальные отклонения геометрических размеров для ответственных узлов.
- Применяется с многолапчатой стопорной шайбой — лепестки шайбы отгибаются в пазы гайки, обеспечивая надёжную фиксацию при вибрациях.
- Класс твёрдости 14H (140–220 HV) — износостойкость для узлов со средними нагрузками.
- Гальваническое цинковое покрытие придаёт устойчивость к коррозии во влажной среде и эстетичный внешний вид.
- Исполнение 1, высокое, с двумя фасками, которые облегчают наживление на резьбу, защищают от задиров и снижают концентрацию напряжений.
М6
0,5
5
11,5
М8
1
6
13,5
М10
1,25
8
15,5
М12
1,25
8
17,5
М16
1,5
8
22
М20
1,5
8
26
М24
1,5
10
31
М30
1,5
10
38
М36
1,5
10
42
М42
1,5
10
52
М48
1,5
12
58
Гайка круглая шлицевая ГОСТ 11871-88 исполнение 1 представляет собой крепёжное изделие класса точности А, предназначенное для осевой фиксации подшипников качения, зубчатых колёс, шкивов и других деталей на валах с наружной метрической резьбой мелкого шага. Конструктивно гайка выполнена в виде кольца с внутренней резьбой и радиальными пазами (шлицами) на наружной поверхности, предназначенными для зацепления специального шлицевого или крючкового ключа. Наличие шлицов позволяет затягивать и ослаблять крепёж в условиях ограниченного доступа, где использование обычного гаечного ключа невозможно.
Резьба — метрическая, мелкая, что обеспечивает надёжную фиксацию и повышенную сопротивляемость самоотвинчиванию при вибрационных нагрузках. Исполнение 1 — с двумя коническими фасками, которые облегчают наживление гайки на резьбу и снижают риск повреждения витков.
Материал и твёрдость
Гайка изготовлена из углеродистой конструкционной стали марки 35. Поверхность обработана гальваническим цинкованием, что даёт защиту от коррозии в условиях повышенной влажности, продлевает срок службы крепежа и придаёт изделию характерный серебристый блестящий вид.
Класс твёрдости 14H означает, что минимальная твёрдость материала по Виккерсу составляет 140 HV, а максимальная — 220 HV. Числовая часть обозначения равна 1/10 от значения минимальной твёрдости, а буква H указывает на класс твёрдости. Это обеспечивает достаточную износостойкость для применения в узлах со средними нагрузками.
Применение
Круглые шлицевые гайки ГОСТ 11871-88 класса точности А применяются для осевой фиксации подшипников качения и других деталей на валах в станкостроении, автомобильной промышленности, приборостроении и других отраслях машиностроения. Ответная резьба на валу должна соответствовать мелкому шагу резьбы гайки. Затяжка производится до упора в торец подшипника или прижимаемой детали с последующей фиксацией многолапчатой стопорной шайбой. Для предотвращения самоотвинчивания в процессе эксплуатации гайка применяется совместно с многолапчатой стопорной шайбой, лепестки которой отгибаются в пазы гайки. Фиксация повышает надёжность соединения при вибрационных и переменных нагрузках.
Аналоги ГОСТ 11871-88
- DIN 981.
- DIN 1804.
- DIN 546 (для меньших диаметров резьбы).
Размеры
| Диаметр резьбы, b | Шаг резьбы | Размер под ключ, d1 | Наружный диаметр, d2 | Высота, h | Ширина паза, b | Глубина паза, t | Число шлицев |
| М6 | 0,5 | 11,5 | 16 | 5 | 4 | 1,5 | 4 |
| М8 | 1 | 13,5 | 22 | 6 | 4 | 1,5 | 4 |
| М10 | 1,25 | 15,5 | 24 | 8 | 4 | 1,5 | 4 |
| М12 | 1,25 | 17,5 | 26 | 8 | 6 | 1,5 | 4 |
| М16 | 1,5 | 22 | 30 | 8 | 6 | 2 | 4 |
| М20 | 1,5 | 26 | 34 | 8 | 6 | 2 | 4 |
| М24 | 1,5 | 31 | 42 | 10 | 6 | 2,5 | 4 |
| М30 | 1,5 | 38 | 48 | 10 | 6 | 2,5 | 4 |
| М36 | 1,5 | 42 | 55 | 10 | 8 | 3 | 4 |
| М42 | 1,5 | 52 | 65 | 10 | 8 | 3 | 4 |
| М48 | 1,5 | 58 | 75 | 12 | 8 | 3,5 | 6 |
все размеры указаны в мм
Характеристики
-
Тип гайкиШлицевая
-
DIN981
-
ГОСТ11871-88
-
ISO2982
-
Единицы измеренияшт
-
Размер шага резьбыМелкий
-
Класс прочности14H
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Slotted round nuts, product grade A
