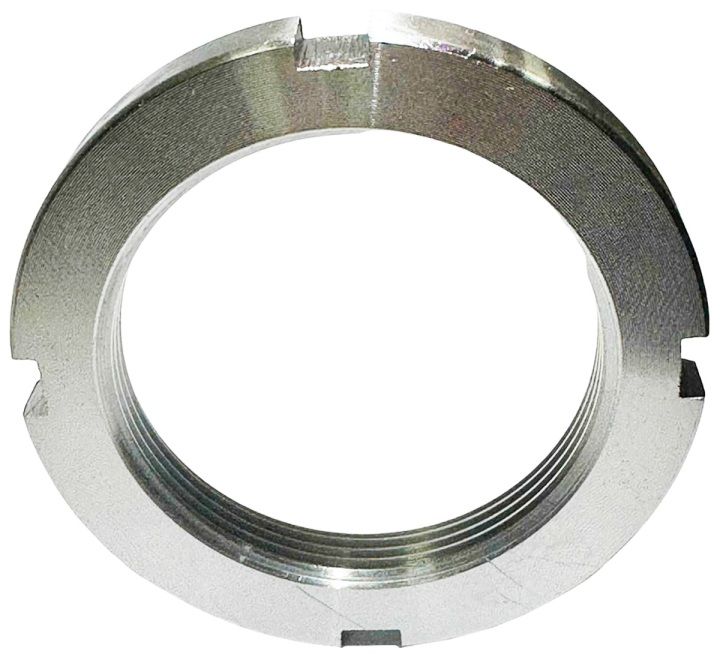

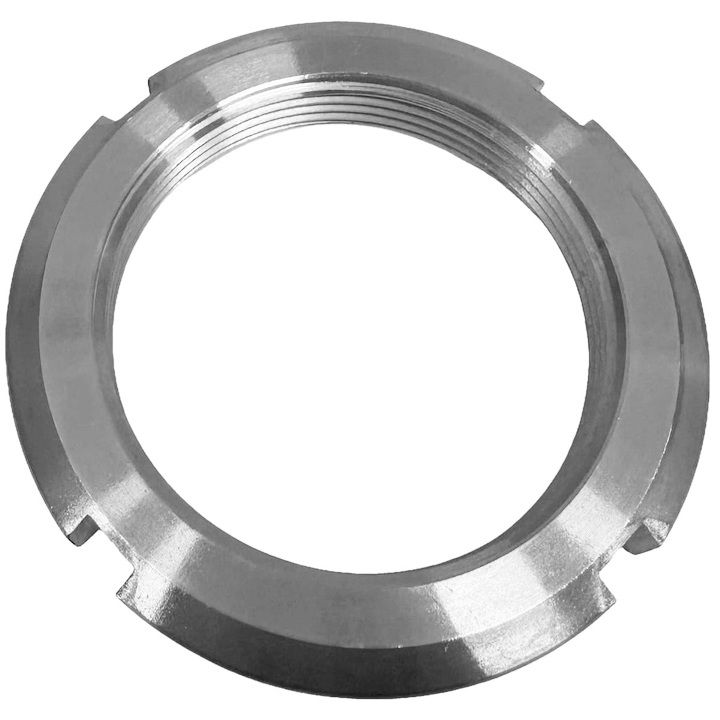

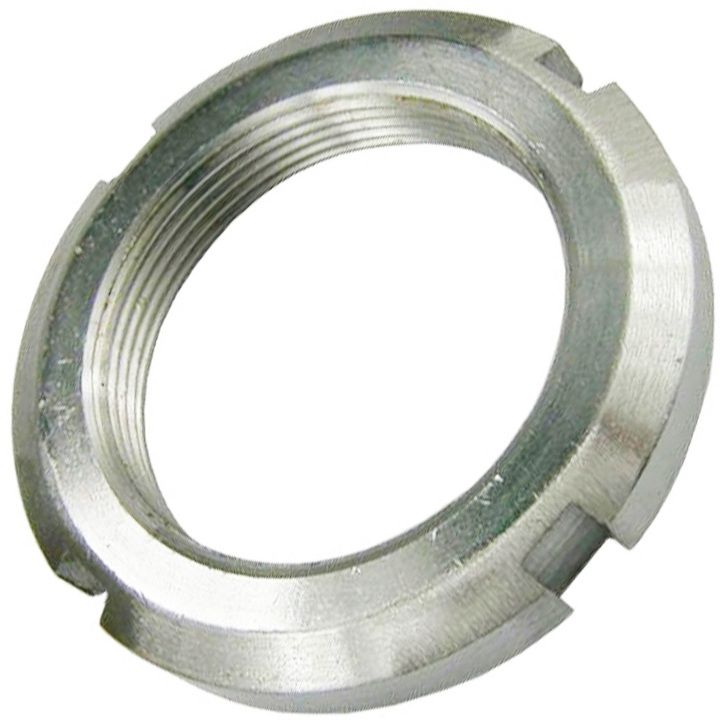

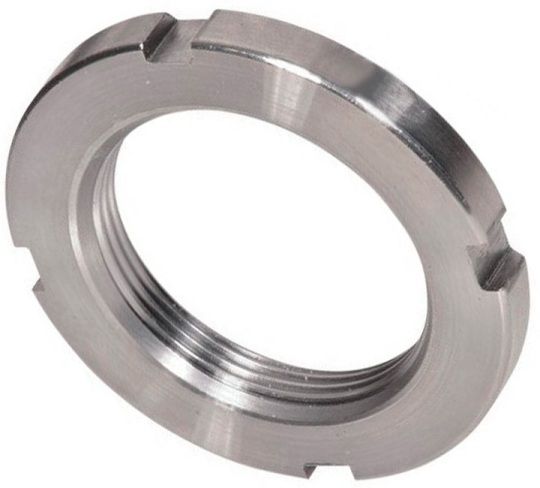

Гайка круглая шлицевая ГОСТ 11871-88 исполнение 1, нержавеющая сталь 12Х18Н10Т
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Предназначена для осевой фиксации подшипников качения, зубчатых колёс и шкивов на валах в станкостроении, автомобильной промышленности и приборостроении.
- Круглая форма с радиальными пазами — затяжка и ослабление специальным шлицевым или крючковым ключом.
- Мелкая метрическая резьба — повышенная сопротивляемость самоотвинчиванию при вибрационных и переменных нагрузках.
- Класс точности А — минимальные отклонения геометрических размеров для ответственных узлов.
- Применяется с многолапчатой стопорной шайбой — лепестки шайбы отгибаются в пазы гайки, обеспечивая надёжную фиксацию при вибрациях.
- Изготовлена из нержавеющей стали 12Х18Н10Т — устойчивость к атмосферной и межкристаллитной коррозии, слабым кислотам и щелочам, сохранение прочности при температурах до 600 °C.
- Немагнитна — подходит для использования в чувствительном к магнитным полям оборудовании.
- Исполнение 1, высокое, с двумя фасками, которые облегчают наживление на резьбу, защищают от задиров и снижают концентрацию напряжений.
М8
1
6
13,5
М10
1,25
8
15,5
М12
1,25
8
17,5
М16
1,5
8
22
М20
1,5
8
26
М24
1,5
10
31
М30
1,5
10
38
М36
1,5
10
42
М42
1,5
10
52
М48
1,5
12
58
Гайка круглая шлицевая ГОСТ 11871-88 исполнение 1 представляет собой крепёжное изделие класса точности А, предназначенное для осевой фиксации подшипников качения, зубчатых колёс, шкивов и других деталей на валах с наружной метрической резьбой мелкого шага. Конструктивно гайка выполнена в виде кольца с внутренней резьбой и радиальными пазами (шлицами) на наружной поверхности, предназначенными для зацепления специального шлицевого или крючкового ключа. Наличие шлицов позволяет затягивать и ослаблять крепёж в условиях ограниченного доступа, где использование обычного гаечного ключа невозможно.
Резьба — метрическая, мелкая, что обеспечивает надёжную фиксацию и повышенную сопротивляемость самоотвинчиванию при вибрационных нагрузках. Исполнение 1 — с двумя коническими фасками, которые облегчают наживление гайки на резьбу и снижают риск повреждения витков.
Материал и твёрдость
Гайка изготовлена из коррозионно-стойкой стали марки 12Х18Н10Т. Данная сталь относится к аустенитному классу, обладает высокой стойкостью к атмосферной и межкристаллитной коррозии, а также устойчива к воздействию слабых кислот и щелочей, что делает её пригодной для эксплуатации в агрессивных средах и во влажных условиях. Сталь немагнитна, хорошо поддается сварке и сохраняет прочность в широком диапазоне температур — от криогенных до 600 °C. Поверхность гайки не требует дополнительного покрытия, так как нержавеющая сталь сама по себе обладает антикоррозионными свойствами и сохраняет матовый металлический вид без дополнительной обработки.
Применение
Круглые шлицевые гайки ГОСТ 11871-88 класса точности А из нержавеющей стали 12Х18Н10Т применяются для осевой фиксации подшипников качения и других деталей на валах в химической, пищевой, фармацевтической промышленности, судостроении и других отраслях, где требуется устойчивость к коррозии и агрессивным средам. Ответная резьба на валу должна соответствовать мелкому шагу резьбы гайки. Затяжка производится до упора в торец подшипника или прижимаемой детали с последующей фиксацией многолапчатой стопорной шайбой. Для предотвращения самоотвинчивания в процессе эксплуатации гайка применяется совместно с многолапчатой стопорной шайбой, лепестки которой отгибаются в пазы гайки. Фиксация повышает надёжность соединения при вибрационных и переменных нагрузках.
Аналоги ГОСТ 11871-88
- DIN 981.
- DIN 1804.
- DIN 546 (для меньших диаметров резьбы).
Размеры
| Диаметр резьбы, b | Шаг резьбы | Размер под ключ, d1 | Наружный диаметр, d2 | Высота, h | Ширина паза, b | Глубина паза, t | Число шлицев |
| М6 | 0,5 | 11,5 | 16 | 5 | 4 | 1,5 | 4 |
| М8 | 1 | 13,5 | 22 | 6 | 4 | 1,5 | 4 |
| М10 | 1,25 | 15,5 | 24 | 8 | 4 | 1,5 | 4 |
| М12 | 1,25 | 17,5 | 26 | 8 | 6 | 1,5 | 4 |
| М16 | 1,5 | 22 | 30 | 8 | 6 | 2 | 4 |
| М20 | 1,5 | 26 | 34 | 8 | 6 | 2 | 4 |
| М24 | 1,5 | 31 | 42 | 10 | 6 | 2,5 | 4 |
| М30 | 1,5 | 38 | 48 | 10 | 6 | 2,5 | 4 |
| М36 | 1,5 | 42 | 55 | 10 | 8 | 3 | 4 |
| М42 | 1,5 | 52 | 65 | 10 | 8 | 3 | 4 |
| М48 | 1,5 | 58 | 75 | 12 | 8 | 3,5 | 6 |
все размеры указаны в мм
Характеристики
-
Тип гайкиШлицевая
-
DIN981
-
ГОСТ11871-88
-
ISO2982
-
Единицы измеренияшт
-
Размер шага резьбыМелкий
-
МатериалНержавеющая сталь
-
Название на упаковке (ориг. название)Slotted round nuts, product grade A
