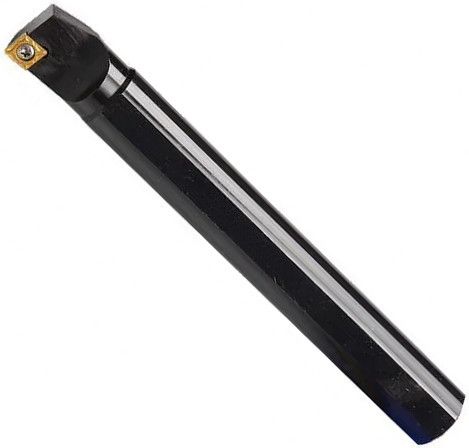

Державка резца расточного для глухих отверстий 16 мм S16R-SCLCR09, правая
Код товара: WN00203495
-
+
Цена
2779 руб.
Токарная державка расточного резца для глухих отверстий 16 мм S16R-SCLCR09 правого исполнения предназначена для внутренней обработки металла - контурного точения. Крепление пластин осуществляется с помощью вина (тип S), что обеспечивает надежное закрепление и точность обработки. Применяется совместно с ромбическим резцом (C) 80° - CC**09T3**.
Поставляется без пластины.

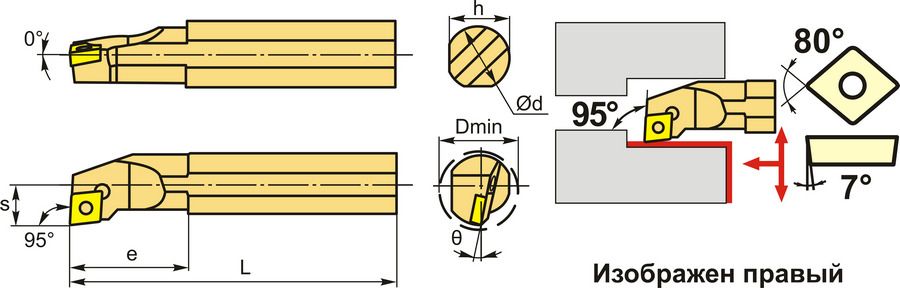

Схема
Размеры
| Диаметр резца, d | 16 мм |
| Минимальный диаметр обрабатываемого отверстия, Dmin | 20 мм |
| Общая длина, L | 200 мм |
| Размер e | 27 мм |
| Размер h | 15 мм |
| Размер s | 9 мм |
| Размер θ | 6° |
| Размер устанавливаемой пластины (длина режущей кромки) | 9 мм |
Техническая информация
| Вид точения | Внутреннее |
| Система крепления | S - крепление пластин винтом |
| Форма устанавливаемой пластины | C - ромб 80° |
| Угол в плане | 95° |
| Задний угол пластины | 7° |
| Исполнение/направление обработки | Правое |
| Подходящая пластина | CC*T09T3** (ISO обозначение) |
Характеристики
-
ИсполнениеПравое
-
Единицы измеренияшт
-
Вес (гр)297
-
Артикул3401011
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
