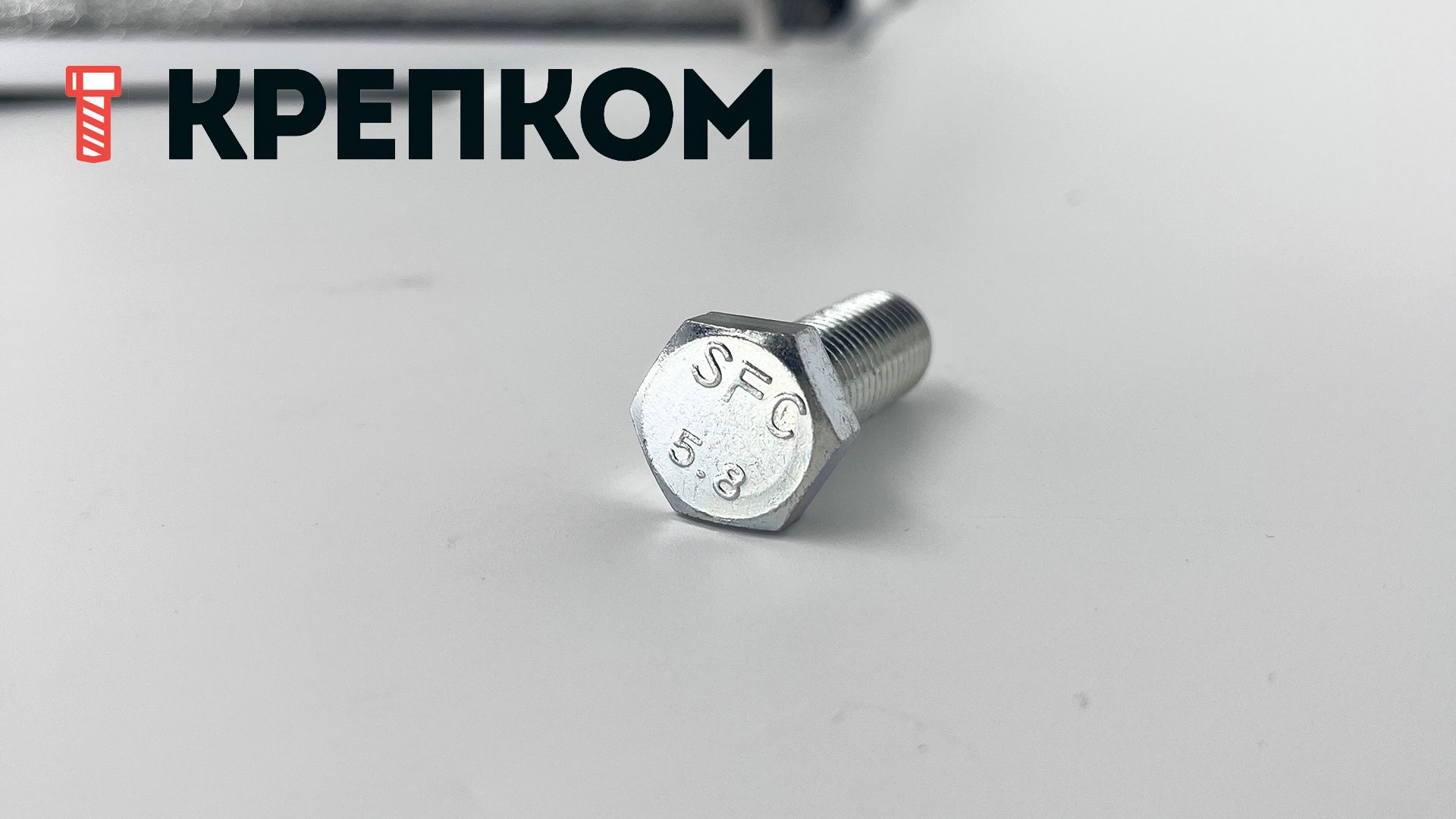

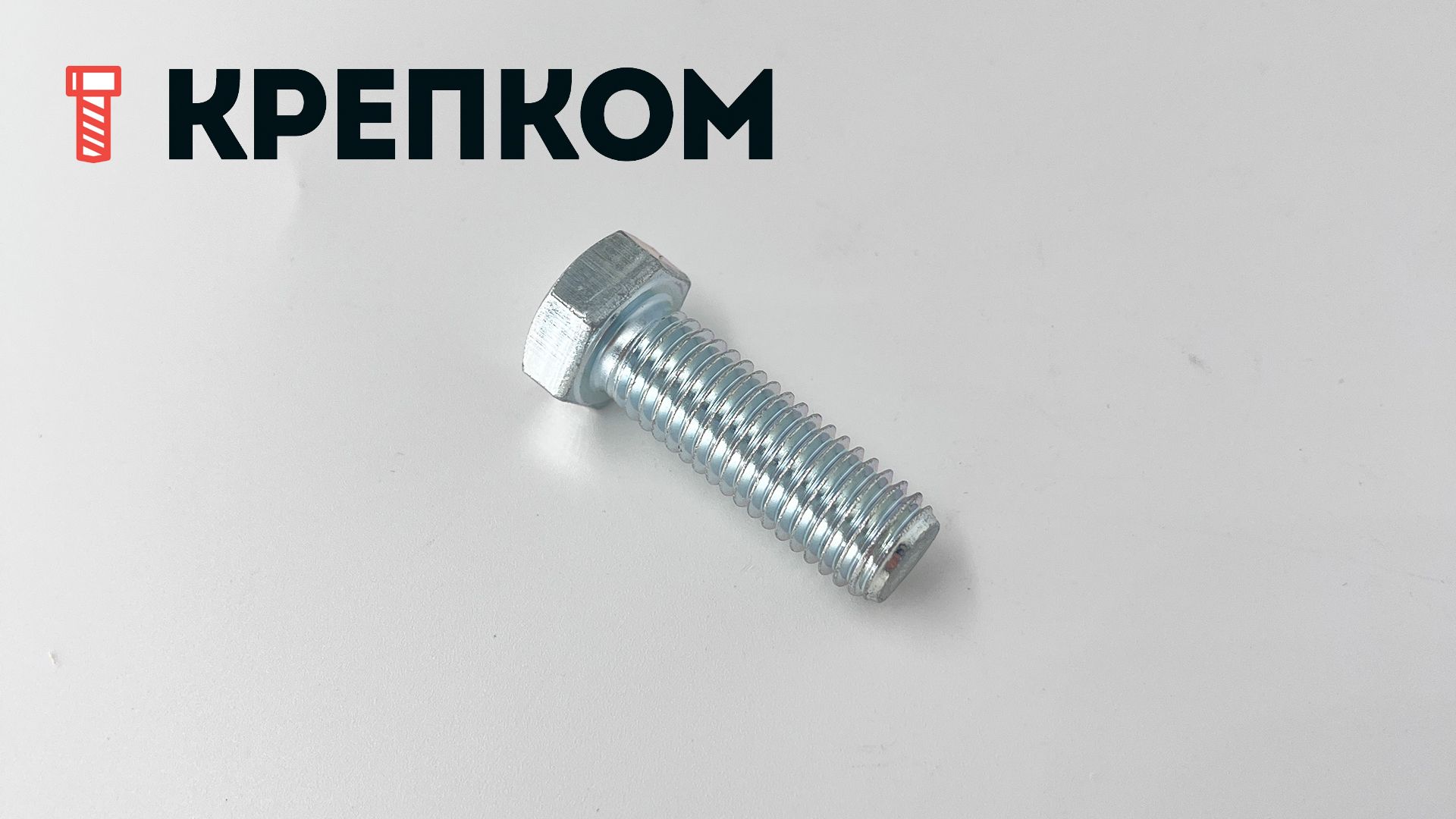

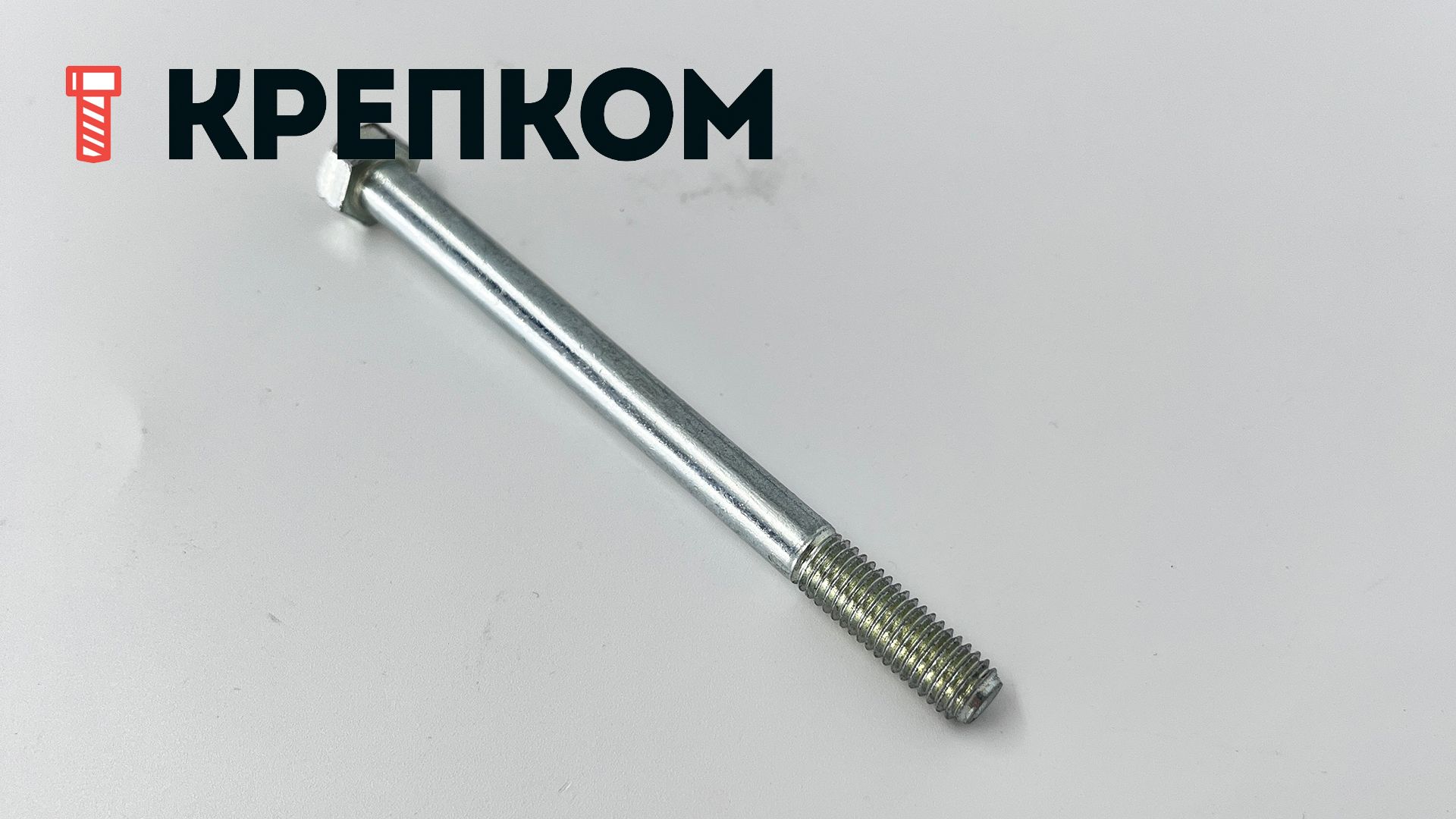

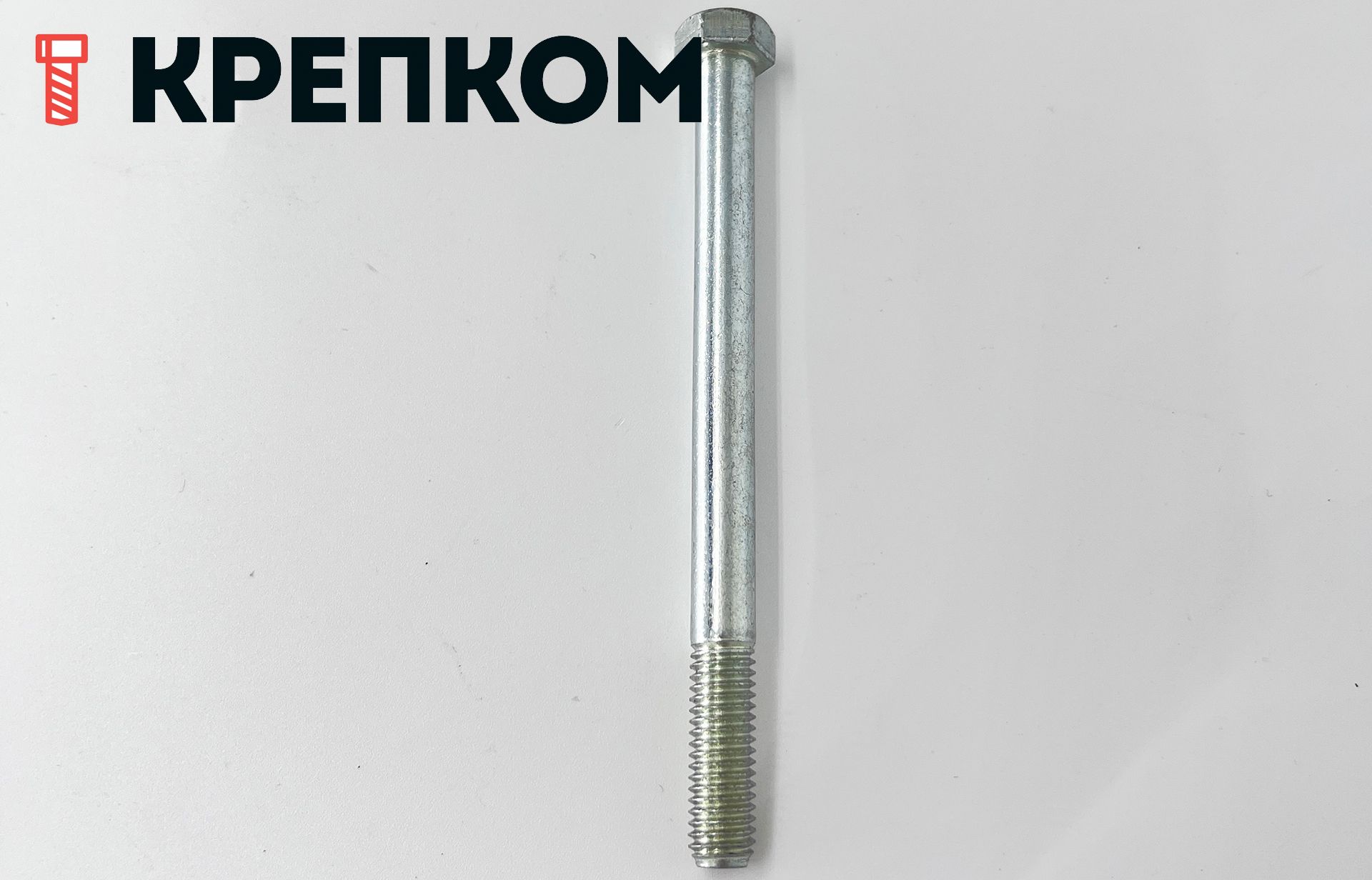

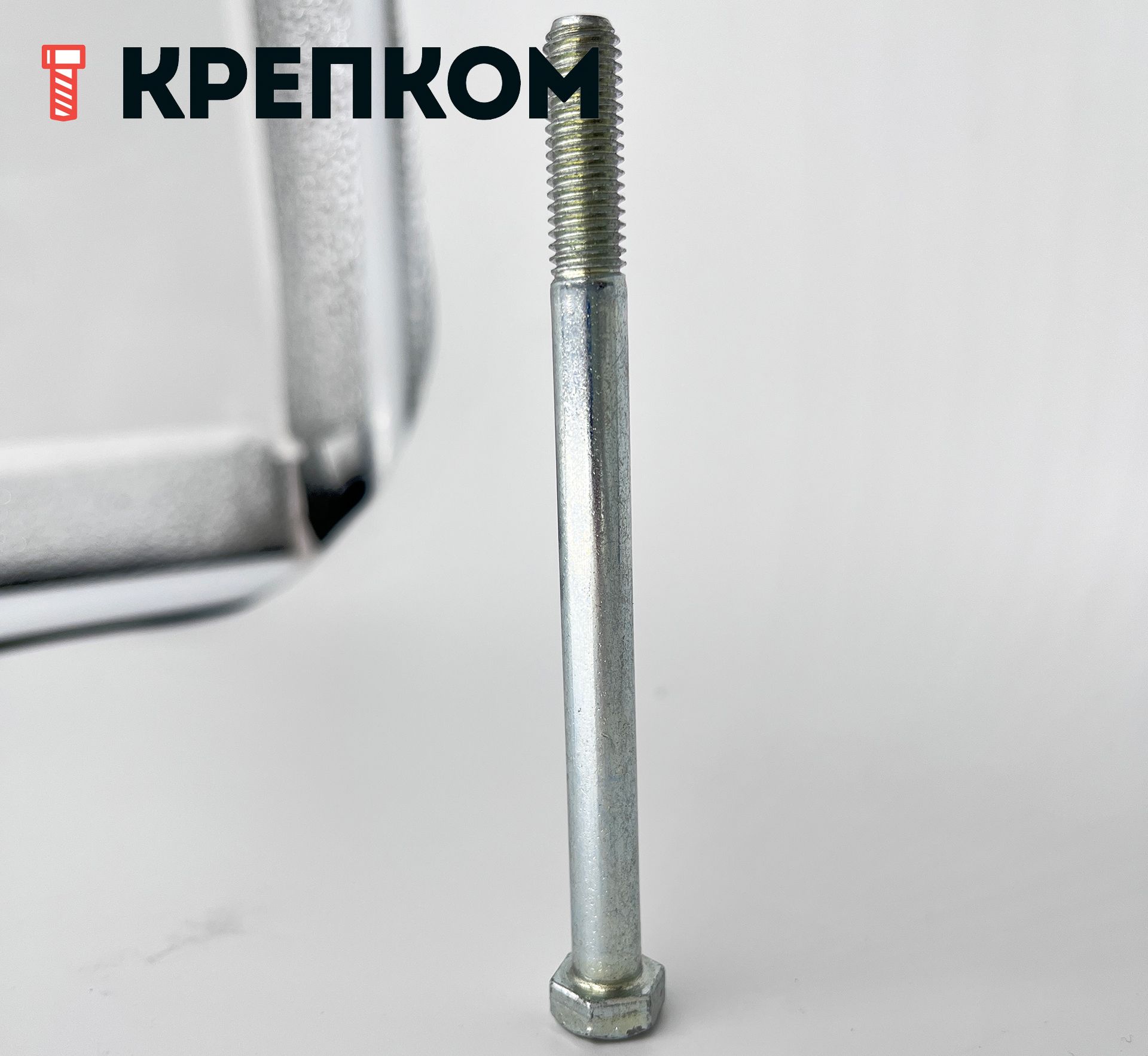

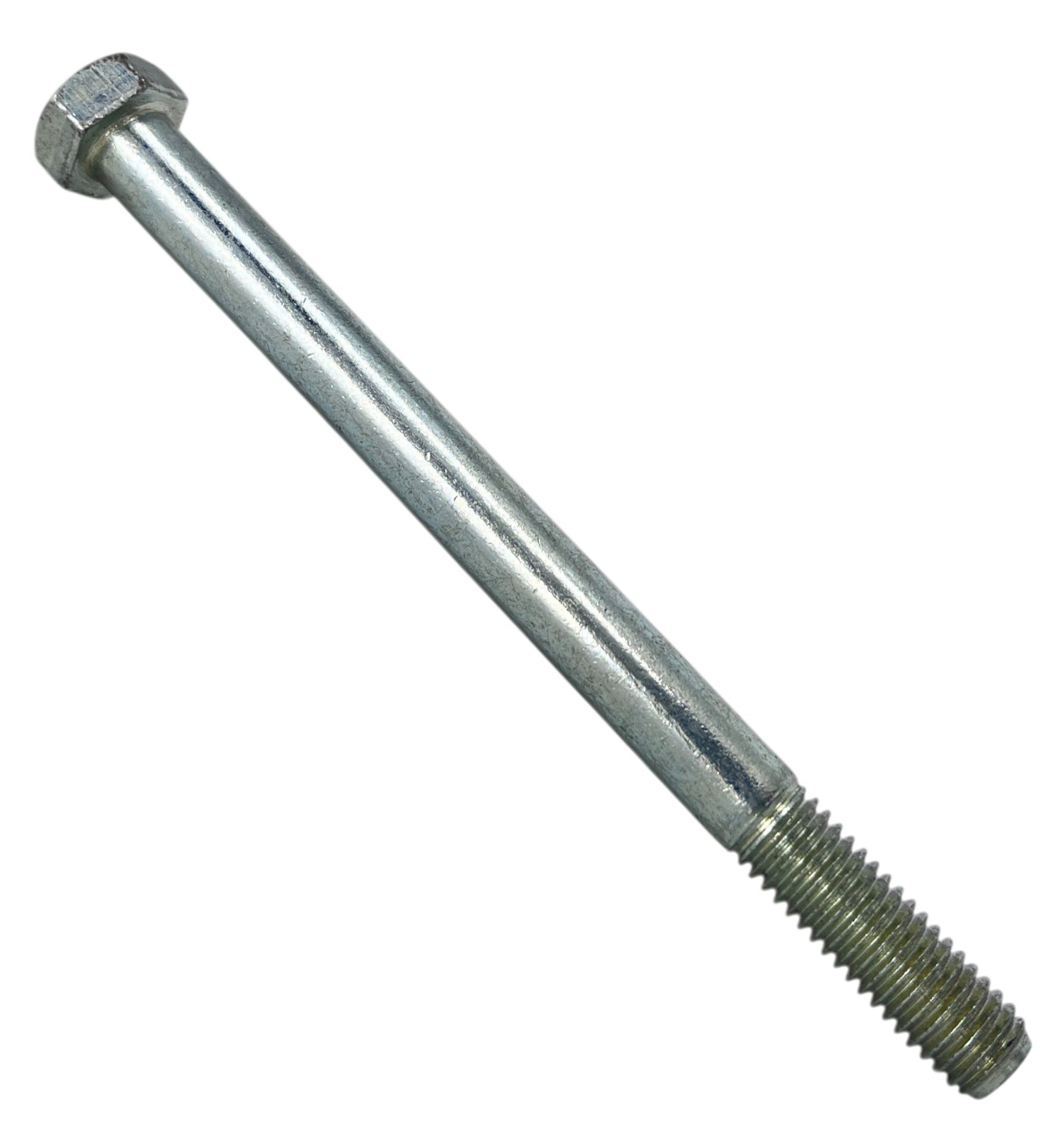

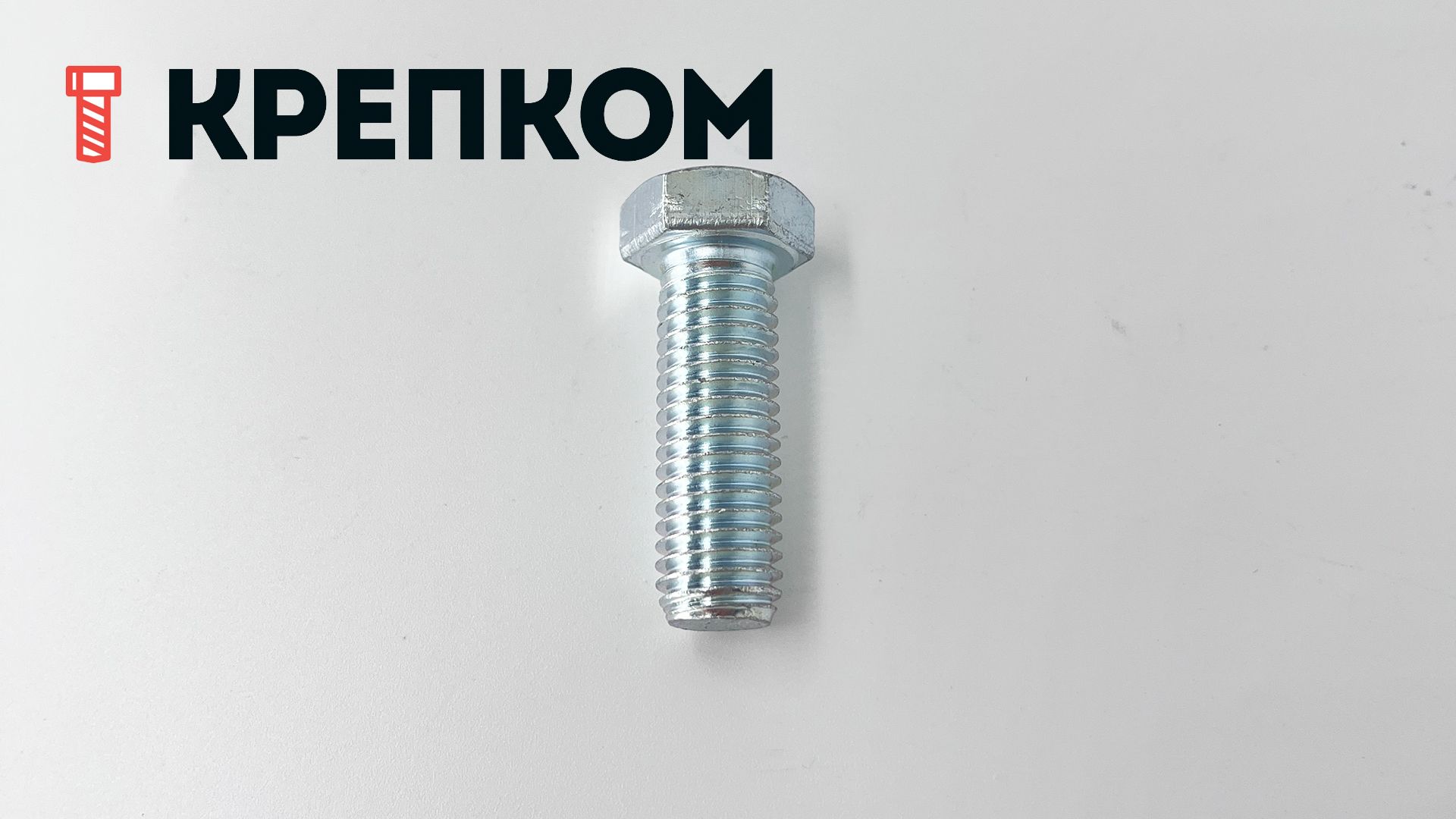

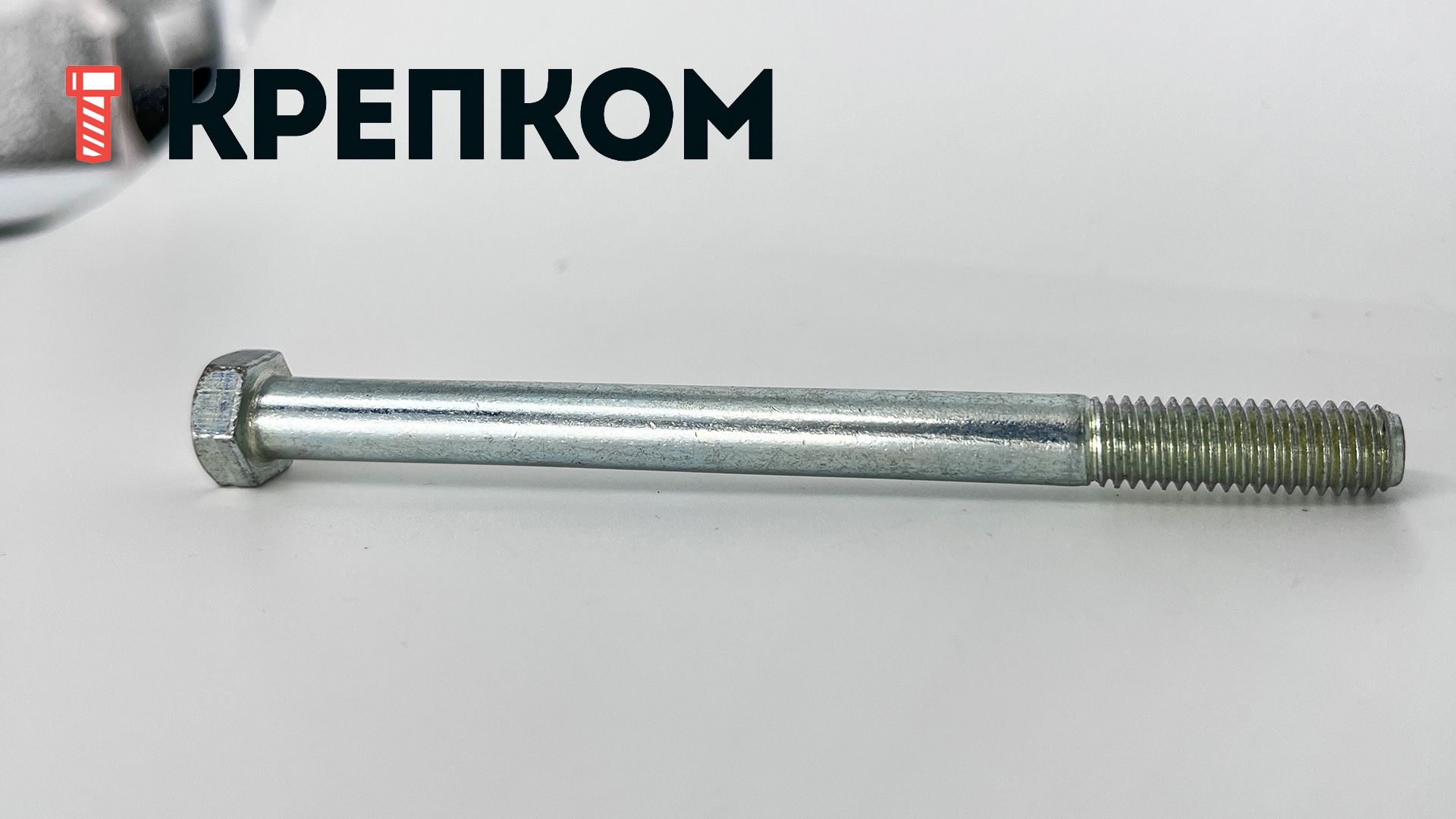

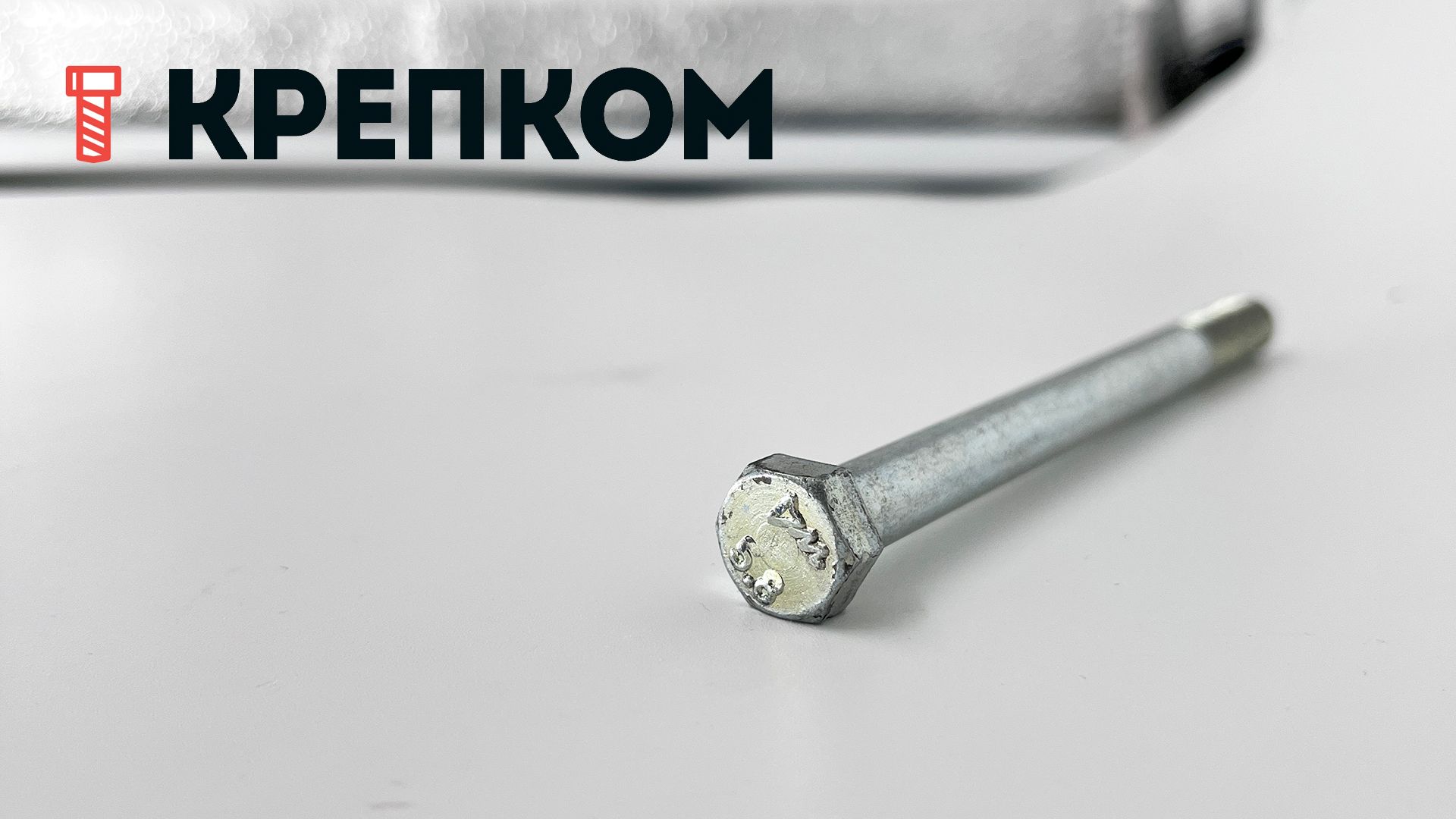

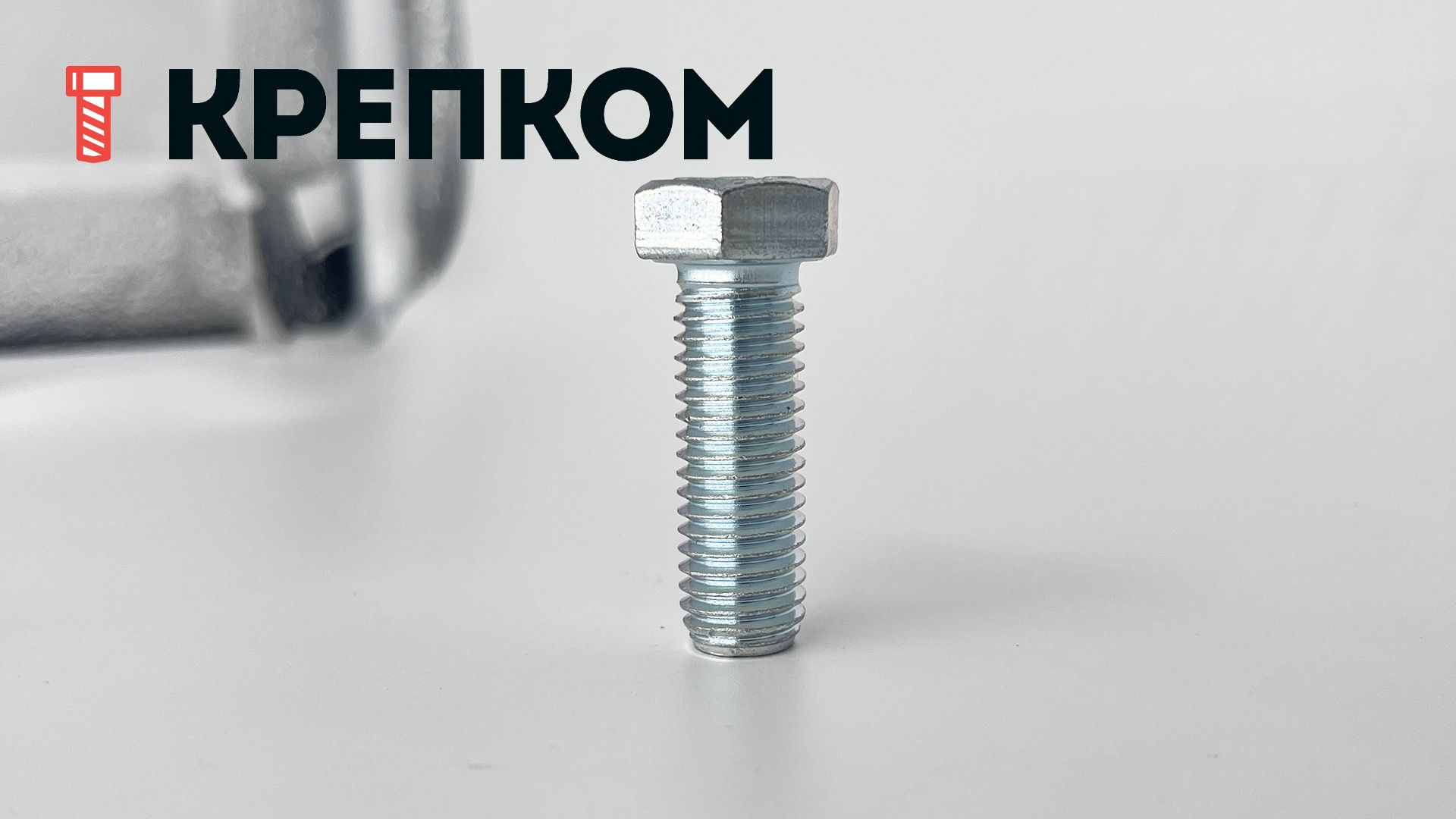

Болт шестигранный с уменьшенной головкой ГОСТ 7796, класс прочности 5.8, оцинкованная сталь
Ваш консультант Борис
+7 (999) 027-78-44- Крепёж средней прочности для резьбовых соединений в машиностроении и строительстве.
- Конструкция и размеры соответствуют ГОСТ 7796-70.
- Резьба метрическая (неполная) крупная и мелкая, поле допуска 6g.
- Шестигранная головка уменьшенного размера позволяет применять болт в условиях ограниченного пространства, не теряя в прочности и выдерживаемой нагрузке.
- Качественная сталь класса прочности 5.8 (согласно ISO 898-1).
- Гальваническая оцинковка обеспечивает защиту от коррозии в условиях нормальной и переменной влажности.
- Класс точности: В.
- Диаметр: от М8 до М48
- Диапазон длин: от 10 до 300 мм.
Болты с уменьшенной шестигранной головкой ГОСТ 7796-70 класса прочности 5.8 получили широкое распространение для создания резьбового соединения и используются в общем машиностроении, в конструкциях и установках, деталях машин, агрегатах и механизмах, в строительстве, при монтаже дорожных ограждений, сборке трубопроводной арматуры. Их конструктивные особенности позволяют снизить общий вес конструкции или изделия, облегчить доступ к головке метиза во время выполнения сборочно/разборочных работ, что особенно актуально в условиях ограниченных пространств.
Конструкция
Согласно требованиям ГОСТ 7796-70 болты имеют неполную резьбу и уменьшенную головку, выполненную в двух варианта – с подголовником и без него. Болты производят класса точности В, что позволяет устанавливать их в подготовленные отверстия с минимально возможным зазором, и создавать средненагруженные соединения с высокой степень прочности. Материалом для изготовления болтов служит качественная конструкционная углеродистая сталь с временным сопротивлением разрыву 500 Н/мм² и пределом текучести 400 Н/мм². Благодаря цинковому покрытию риск развития коррозии сведён к минимуму при условии эксплуатации в неагрессивных средах.
Применение
Болты 7796-70 применяются в высоконагруженных соединениях, которые могут испытывать статические, цикличные, ударные нагрузки. Изделия могут применяться в двигательных установках, во фланцевых соединениях емкостей и аппаратов, находящихся под давлением. Болт с уменьшенной головкой применяется с гайками DIN 934, DIN 936 и шайбами DIN 125, DIN 127 для создания прочного крепежного соединения.
Аналоги ГОСТ 7796-70:- ГОСТ 7808-70 Болты с шестигранной уменьшенной головкой класса точности А.
- ГОСТ 7798-70 Болты с шестигранной стандартной головкой.
- DIN 931 от М3 до М64
- EN ISO 8676.
Размеры
| Метрический диаметр, d | Шаг резьбы P | Высота головки k | Длина резьбы b | Размер под ключ S | Диаметр описанной окружности e | Ширина hw (min) | Диаметр dw (min) | |||
| крупный | мелкий | l≤125 | 125<l≤200 | l>200 | ||||||
| М8 | 1,25 | 1 | 5 | 22 | - | - | 12 | 13,1 | 0,15 | 10,5 |
| М10 | 1,5 | 1,25 | 6 | 26 | 32 | - | 14 | 15,3 | 0,15 | 12,5 |
| М12 | 1,75 | 1,25 | 7 | 30 | 36 | 49 | 17 | 18,7 | 0,15 | 15,5 |
| М14 | 2 | 1,5 | 8 | 34 | 40 | 53 | 19 | 20,9 | 0,15 | 17,2 |
| М16 | 2 | 1,5 | 9 | 38 | 44 | 57 | 22 | 23,9 | 0,2 | 20,1 |
| М18 | 2,5 | 1,5 | 10 | 42 | 48 | 61 | 24 | 26,2 | 0,2 | 22 |
| М20 | 2,5 | 1,5 | 11 | 46 | 52 | 65 | 27 | 29,6 | 0,2 | 24,8 |
| М22 | 2,5 | 1,5 | 12 | 50 | 56 | 69 | 30 | 33 | 0,2 | 27,7 |
| М24 | 3 | 2 | 13 | 54 | 60 | 73 | 32 | 35 | 0,2 | 29,5 |
| М27 | 3 | 2 | 15 | 60 | 66 | 79 | 36 | 39,6 | 0,2 | 33,2 |
| М30 | 3,5 | 2 | 17 | 66 | 72 | 85 | 41 | 45,2 | 0,2 | 38 |
| М36 | 4 | 3 | 20 | 78 | 84 | 97 | 50 | 55,4 | 0,2 | 46,6 |
| М42 | 4,5 | 3 | 23 | - | 96 | 109 | 60 | 66,4 | 0,25 | 55,9 |
| М48 | 5 | 3 | 26 | - | 108 | 121 | 70 | 76,9 | 0,25 | 64,7 |
все размеры указаны в мм
Характеристики
-
ГОСТ7796-70
-
Единицы измеренияшт
-
Форма головкиШестигранная
-
Класс прочности5.8
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexogon гeduced head bolts grade В
