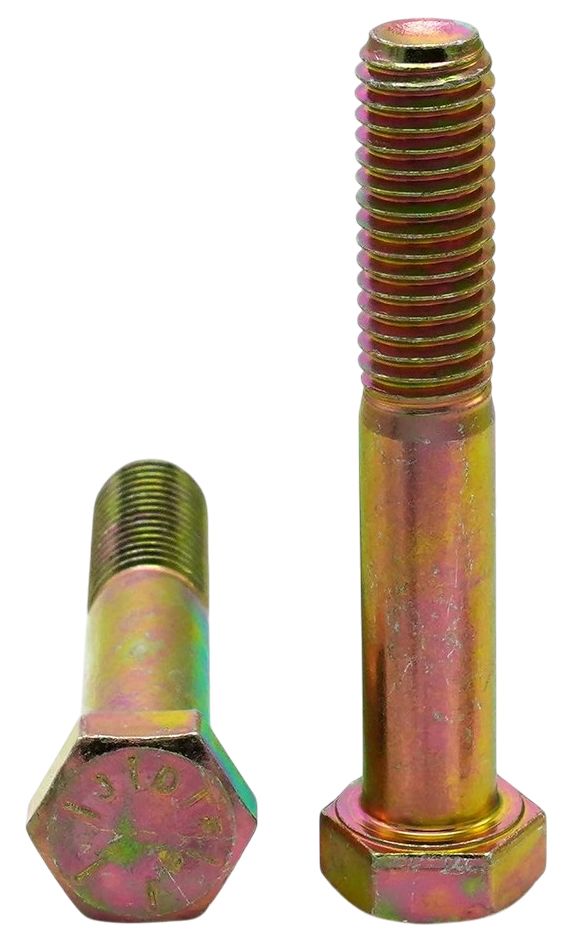

Болт дюймовый UNS 1" - 14 х 6 DIN 931, класс прочности 10.9 (Grade 8), желтый цинк

Код товара: WN00229189

Внешний вид товара может отличаться от представленного на изображении

- +

Цена обновляется

Ваш консультант Борис

+7 (999) 027-78-44

Категория крепежа: дюймовый, высокопрочный.
Тип резьбы: американская UNS.
Способность воспринимать высокие поперечные (срезающие) нагрузки в зоне гладкой части стержня.
Шестигранная головка с нормальными размерами под ключ дюймовой серии.
Среднеуглеродистая сталь, закаленная и отпущенная.
Покрытие желтый цинк обладает коррозионной стойкостью в 2,5-3 раза выше чем цинковое гальваническое без пассивации.
Класс прочности: 10.9, что соответствует Grade 8 по SAE J429.
Для использования с гайками прочностью не менее 10 (Gr.8).
Номинальный диаметр: 1" (25,4 мм).
Длина стержня: 6" (152 мм).

Подробнее

Полезные материалы и статьи

Американская дюймовая резьба, размеры сечений

Как определить класс прочности дюймовых и метрических болтов

Как подобрать дюймовый болт взамен сорванного?

Размеры ключей для болтов и винтов: полная таблица соответствий

О товаре
Отзывы (0)

Дюймовый болт размером 1" - 14 х 6 DIN 931 имеет шаг 14 ниток на дюйм (1"-14UNS), чем отличается от стандартов UNC (крупный) - 8 ниток на дюйм и UNF (мелкий) - 12 ниток на дюйм. Предназначен для высоконагруженных соединений в ответственных конструкциях на специализированном оборудовании. Применяется с высокопрочной гайкой класса не ниже 10 (Grade 8) с резьбой 1"-14UNS и закаленной стопорной / плоской шайбой для предотвращения самоотвинчивания под вибрацией.

Особенности

Класс прочности 10.9 (Grade 8): высокий класс прочности для болтов общепромышленного применения.
Предел прочности на растяжение: ~1040 МПа.
Предел текучести: ~940 МПа.
Длинная гладкая часть стержня (около 80 мм до начала резьбы) рассчитана на установку в отверстие с небольшим зазором и эффективно работает на поперечные (срезающие) нагрузки.
Изготовлен из среднеуглеродистой стали с последующей закалкой и отпуском для достижения оптимального сочетания прочности и вязкости, без хрупкости.
Покрытие желтый цинк обеспечивает коррозионную стойкость, соответствует требованиям многих отраслей, имеет декоративно-опознавательный вид.

О резьбе UNS

UNS (Unified Special) - специализированная дюймовая резьба с углом профиля 60°, одна из разновидностей резьбы UTS (Unified Thread Standard), имеющая нестандартный («специальный») шаг, отличающийся от типовых шагов UNC и UNF для того же номинального диаметра. Используется в специальном оборудовании, где стандартные шаги не обеспечивают требуемых характеристик соединения. Часто встречается в авиационной, военной технике, уникальном промышленном оборудовании или старых моделях техники североамериканского производства. Резьба UNS не является взаимозаменяемой со стандартными UNC/UNF того же диаметра.

Размеры

Диаметр резьбы d	1" (25,4 мм)
Длина L	6" (152 мм)
Количество ниток на дюйм UNS	14
Размер под ключ s	1 1/2
Расстояние между гранями e	1 45/64
Высота головки k	39/64
Длина резьбы b (L≤6")	2 1/4

Характеристики

DIN

931
ГОСТ

7798-70, 7805-70, 15589-70
ISO

8765
Единицы измерения

шт
Форма головки

Шестигранная
Класс прочности

10.9
Артикул

455712
Материал

Желтый цинк
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
