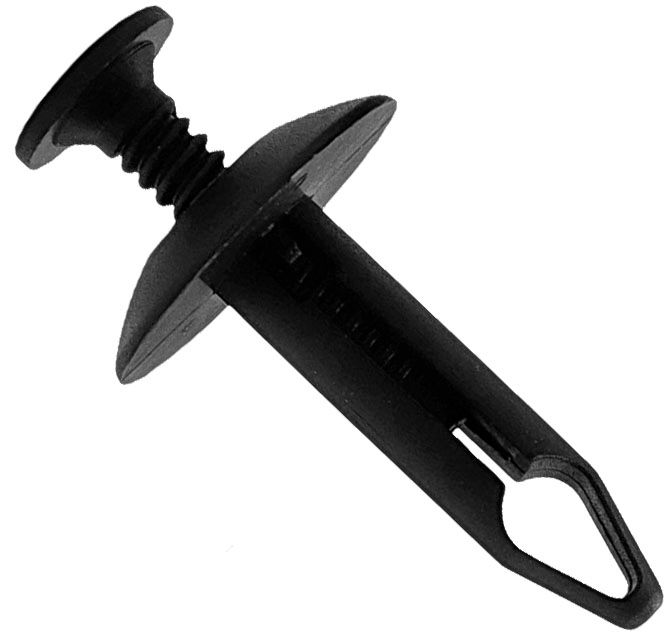

Клипса автомобильная распорная винтовая AS-956

Пластиковая клипса-пистон распорная винтовая AS-956 предназначена для правильного позиционирования и надежной фиксации наружных молдингов дверей, крыльев, защитных накладок порогов, элементов кузовного обвеса, брызговиков и декоративных панелей кузова автомобиля. Она применяется для скрытого жесткого монтажа сопрягаемых листовых навесных деталей к металлическому каркасу кузова. Данный автокрепеж разработан для автомобилей Ford, а также подходит для применения на других марках со схожей конфигурацией монтажных отверстий и универсального использования. При закручивании центрального пластикового винта эластичные сегменты корпуса принудительно раскрываются в стороны с обратной стороны панели, формируя прочный замок. Вогнутый тарельчатый воротник непрерывно выбирает технологические люфты, предохраняет лакокрасочное покрытие от повреждений, предотвращает самопроизвольное отщелкивание деталей под напором встречного воздуха на высоких скоростях и хлопках дверей, исключает провисание и полностью устраняет вибрационный дребезг во время движения. Изделие выполнено из высокопрочного полиамида (PA66), устойчивого к перепадам температур (от -40°C до +80°C), ультрафиолетовому излучению, влаге и воздействию агрессивных сред (масла, реагенты).

Конструктивные особенности

• Пластиковый распорный винт с крестообразным шлицем: резьбовой сердечник под отвертку обеспечивает плавное и контролируемое расклинивание фиксирующих лепестков при монтаже, а также позволяет производить аккуратный многократный демонтаж крепежа без риска повреждения сопрягаемых деталей.
• Эластичная тарельчатая юбка-воротник: сводчатый опорный фланец основания работает как встроенная пружина постоянного натяжения, создавая плотный поджим детали к кузовному металлу и герметизируя монтажное отверстие от проникновения дорожной пыли и влаги.
• Разрезной распорный корпус с ромбовидным окном: полая гильза со сквозными продольными прорезями гарантирует равномерную радиальную деформацию лапок при продвижении винта, создавая мощный упор против осевого вырывания крепежа.
• Конический направляющий наконечник: сужающаяся вершина корпуса облегчает соосное центрирование и свободный заход клипсы сквозь пакет совмещаемых отверстий деталей.
• Внутренний резьбовой направляющий канал: внутренняя геометрия гильзы обеспечивает надежный зацеп резьбы распорного винта, препятствуя его самопроизвольному выкручиванию под воздействием дорожных вибраций.

Клипсы автомобильные c резьбовым штырьком - это элемент крепления, который используется в автомобилях для монтажа тяжелых панелей, защитных экранов и элементов подвески. Конструкция клипсы состоит из двух частей: основного корпуса с распорными лепестками и винтовой заглушки с крестовым шлицем. Принцип действия основан на винтовом распоре: сначала устанавливается корпус клипсы в отверстие, затем вкручивается винтовая заглушка, которая заставляет распорные лепестки расширяться и создавать надежное механическое зацепление с обратной стороны отверстия. Такая конструкция обеспечивает очень надежную фиксацию, которую можно контролировать усилием закручивания.

Несмотря на морозостойкость материала, установку рекомендуется проводить при температуре выше -5...-10°C. На сильном морозе пластик становится менее эластичным, и центральный штырек может сломаться при забивании.

Место установки – молдинги.

Марка авто и модели:

• Ford

ОЕМ:

• B1006867569

Преимущества

• Устойчивость к коррозии: в отличие от металла, пластик не ржавеет и не разрушается от влаги и реагентов.
• Легкий вес: минимальная масса деталей не утяжеляет конструкции и элементы обшивки.
• Многократное использование: благодаря винтовой резьбе крепеж легко демонтируется обычной отверткой без повреждения лепестков гильзы.
• Виброгашение: эластичный материал снижает уровень шумов, предотвращая появление «сверчков» и дребезжания в салоне.
• Простота монтажа: установка выполняется вручную простым нажатием без использования сложного специнструмента.
• Доступная стоимость: выгода при ремонте и обслуживании без потери качества фиксации.

Инструкция по установке

1. Демонтируйте остатки старого поврежденного крепежа и тщательно очистите монтажные отверстия в кузовном металле и проушины молдинга от дорожной грязи, песка и налета.
2. Убедитесь, что центральный пластиковый винт частично выкручен или приподнят над фланцем клипсы, оставив нижние лепестки гильзы в сомкнутом состоянии.
3. Совместите монтажное отверстие молдинга или кузовной накладки с технологическим гнездом в кузове.
4. Вставьте корпус клипсы в посадочное отверстие до полного упора опорного фланца в поверхность закрепляемой детали.
5. Закрутите пластиковый винт по часовой стрелке с помощью крестовой отвертки до момента полного расклинивания лепестков корпуса и плотного прилегания накладки (не допуская перетягивания резьбы).
6. Проверьте результат: закрепленный элемент должен сидеть жестко, без осевого люфта, перекосов, щелей и качения.

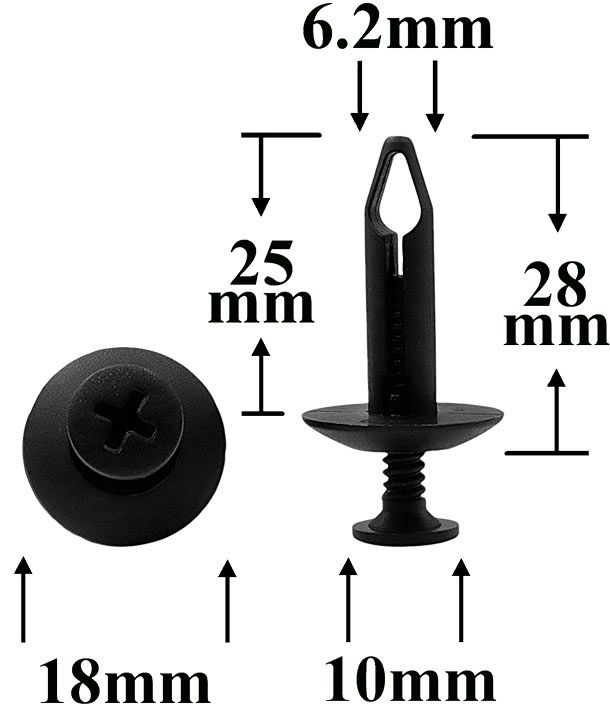

Размеры

Характеристики

• Тип клипсы
  Резьбовая
• Место установки
  Кузов (молдинги дверей) / Кузов (молдинги)
• Марка авто
  Ford
• Единицы измерения
  шт
• Артикул
  0967
• Материал
  Пластик
