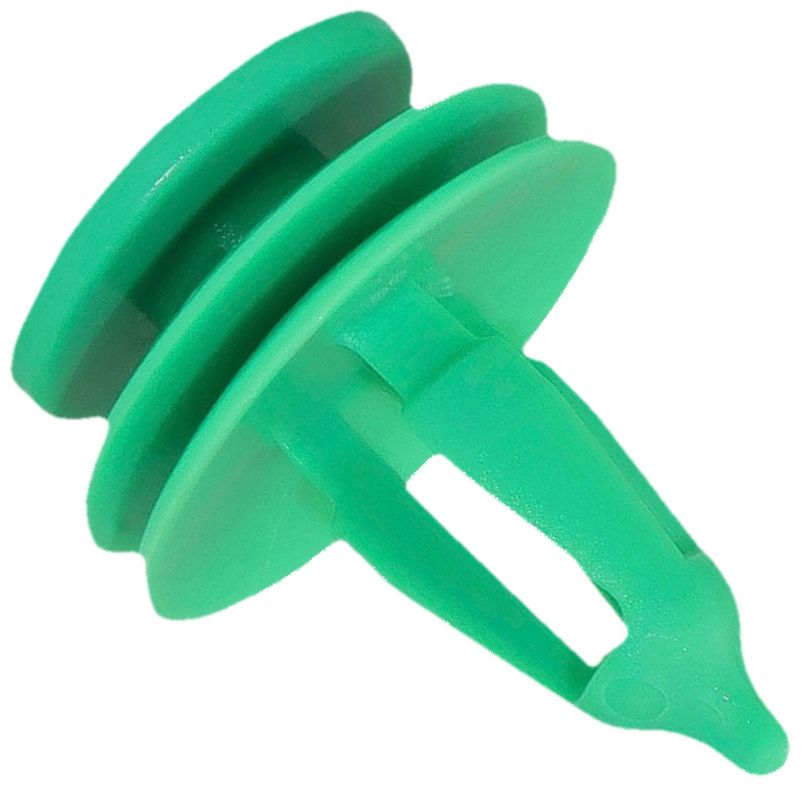

Клипса автомобильная фигурная AS-977

Пластиковая фигурная клипса AS-977 предназначена для правильного позиционирования и надежного удержания внутренних панелей отделки передних и задних дверей, дверных карт, панелей стоек, обшивки крышки багажника, а также декоративно-защитных элементов обшивки бампера автомобиля. Она применяется для скрытого защелкивающегося монтажа сопрягаемых деталей обшивки к силовому металлическому каркасу кузова. Данный автокрепеж разработан специально для автомобилей концерна Chrysler, Dodge (Caravan, Ram, Neon, Stratus), Jeep (Grand Cherokee 1993–2005), Plymouth (Breeze, Voyager), а также моделей General Motors (Chevrolet, Opel, Daewoo) и подходит для универсального применения на других марках со схожей геометрией монтажных гнезд. Ступенчатое основание клипсы обеспечивает жесткую фиксацию в посадочном кармане дверной карты, а эластичный тарельчатый воротник работает как встроенная пружина постоянного поджима: компенсирует монтажные зазоры, защищает лакокрасочное покрытие кузова от прямого трения о пластик, предотвращает самопроизвольное отщелкивание обшивки при резких хлопках дверей и вибрациях, а также полностью ликвидирует салонные скрипы («сверчки») и дребезжание во время движения. Изделие изготовлено из высокопрочного полиамида (PA66) в сочетании с эластичным уплотнителем, устойчиво к старению, ультрафиолету, влаге, дорожным реагентам и экстремальным перепадам температур (от -40°C до +90°C).

Конструктивные особенности

• Ступенчатая двухъярусная дисковая головка: нижний опорный диск с промежуточной цилиндрической шейкой обеспечивает плотную скользящую посадку в фигурный C-образный монтажный паз обшивки двери, надежно фиксируя клипсу от вырывания.
• Широкий тарельчатый демпферный фланец (юбка): эластичный сводчатый диск увеличенной площади работает по принципу пружины постоянного натяжения, создавая плотный беззазорный прижим дверной карты к металлической панели кузова и предотвращая появление щелей.
• Стреловидный полый замковый анкер с боковыми упорами: клиновидный фиксатор с продолговатым разгрузочным окном плавно сжимается при прохождении через технологическое отверстие кузова и жестко расправляется с обратной стороны, блокируя обратный ход крепежа.
• Скругленный направляющий носик: зауженная коническая вершина замка задает соосность монтажа и гарантирует легкий заход клипсы в посадочное отверстие без риска замятия или деформации пластика.
• Контрастный цвет корпуса: яркий оттенок термопласта облегчает визуальный контроль правильности установки всех точек крепления при сборке кузовных элементов.

Клипсы фигурные автомобильные – отличаются от стандартных пистонов формой, которая, в свою очередь, адаптируется под конкретный элемент автомобиля, стиль или дизайн. Обеспечивает надежное и аккуратное крепление, предотвращая смещение или вибрацию деталей во время эксплуатации автомобиля.

Монтаж рекомендуется проводить в теплом помещении или при температуре выше -5°C. На сильном морозе пластик становится хрупким, и фиксирующие грани могут сломаться при установке.

Место установки – двери, обшивка, бампер.

Марка авто и модели:

• Chevrolet
• Chrysler - разные, Cirrus, Stratus
• Daewoo
• Dodge - разные, Caravan, Ram, Neon, Stratus
• GM
• Jeep - Grand Cherokee (1993 - 2005)
• Opel
• Plymouth - разные, Breeze, Voyager

ОЕМ:

• 6503204

Преимущества

• Устойчивость к коррозии: в отличие от металла, пластик не ржавеет и не разрушается от влаги и реагентов.
• Легкий вес: минимальная масса деталей не утяжеляет конструкции и элементы обшивки.
• Безопасность для кузова: пластик не царапает лакокрасочное покрытие и не провоцирует появление ржавчины на авто.
• Виброгашение: эластичный материал снижает уровень шумов, предотвращая появление «сверчков» и дребезжания в салоне.
• Простота монтажа: установка выполняется вручную простым нажатием без использования сложного специнструмента.
• Доступная стоимость: выгода при ремонте и обслуживании без потери качества фиксации.

Инструкция по установке

1. Демонтируйте остатки старого поврежденного крепежа и очистите посадочные пазы обшивки двери, а также технологические отверстия в металле кузова от дорожной пыли, грязи и осколков старого пластика.
2. Заведите нижний диск головки клипсы в монтажный паз с тыльной стороны дверной карты или накладки.
3. Сориентируйте стреловидные наконечники всех установленных клипс соосно посадочным отверстиям на металле двери.
4. Приложите панель обшивки к каркасу двери, совместив крепежные элементы с кузовными гнездами.
5. Равномерным нажатием руки или аккуратными ударами ладони по периметру защелкните клипсы в отверстия до упора и полного распрямления замковых лепестков.
6. Проверьте надежность посадки: дверная карта или элемент бампера должны плотно прилегать по всей плоскости сопряжения без люфта, перекосов, зазоров и посторонних звуков.

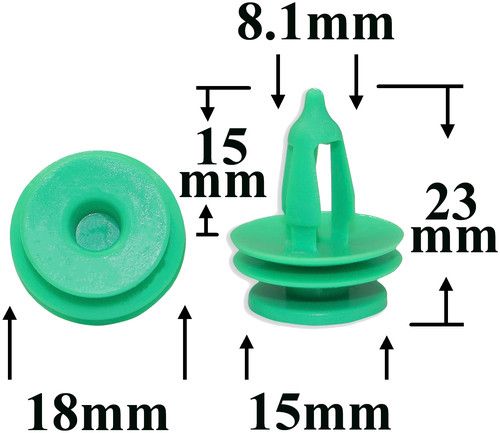

Размеры

Характеристики

• Тип клипсы
  Фигурная
• Место установки
  Внутренняя отделка (двери) / Обшивка (разное) / Кузов (бампера) / Обшивка (двери) / Обшивка (крыша)
• Марка авто
  Chevrolet / Chrysler / Daewoo / Dodge / GM / Jeep / Opel
• Единицы измерения
  шт
• Артикул
  0984
• Материал
  Пластик
• Штрих код
