Клипса автомобильная фигурная AS-974

Пластиковая фигурная клипса AS-974 предназначена для правильного позиционирования и жесткой фиксации широких верхних наружных молдингов передних и задних дверей, защитных накладок кузова, боковых молдингов и элементов внешней отделки автомобиля. Она применяется для скрытого скользящего и защелкивающегося монтажа навесных деталей к металлическому каркасу кузова. Данный автокрепеж разработан специально для автомобилей Mercedes-Benz (в частности представительского S-Class), а также подходит для универсального применения на других моделях марки с соответствующей геометрией крепежных пазов. Удлиненная несущая платформа заводится во внутренний направляющий паз широкого молдинга, распределяя удерживающее усилие по большой плоскости и предотвращая деформацию накладки, а центральный ступенчатый замок с упорами надежно фиксируется в кузовной панели двери. Клипса исключает прямой контакт накладки с кузовным металлом, предотвращает отрыв молдингов под напором встречного воздуха на высоких скоростях, исключает провисание и перекосы, защищает лакокрасочное покрытие от повреждений и коррозии, а также полностью ликвидирует вибрационный дребезг во время движения. Изделие изготовлено из высокопрочного полиамида (PA66) в сочетании с эластичным уплотнителем, устойчиво к старению, ультрафиолету, влаге, дорожным реагентам и экстремальным перепадам температур (от -40°C до +90°C).

Конструктивные особенности

• Удлиненная плоская опорная планка со скругленными краями: широкая прямоугольная платформа с гладкими радиусными торцами обеспечивает максимальную контактную площадь с внутренней направляющей широкого молдинга, исключая локальные перекосы, прогибы и поперечный срыв накладки.
• Ступенчатый центральный фиксирующий крюк (верхний захват): прочный Г-образный выступ с выраженным замковым буртом рассчитан на надежное зацепление за внутренний продольный паз молдинга, блокируя поперечное смещение детали при вибрациях.
• Прямоугольный замковый блок: центральная монтажная стойка со ступенчатыми боковыми упорами гарантирует плотную посадку с натягом в ответное технологическое отверстие панели двери, препятствуя осевому вырыванию крепежа.
• Монолитная симметричная компоновка: цельнолитая геометрия без мелких хрупких элементов придает клипсе повышенную жесткость и устойчивость к динамическим ветровым и сдвиговым нагрузкам.
• Скругленные заходные фаски: плавные скосы замковых элементов обеспечивают легкое центрирование и свободный монтаж крепежа в посадочное гнездо двери без задиров пластика.

Клипсы фигурные автомобильные – отличаются от стандартных пистонов формой, которая, в свою очередь, адаптируется под конкретный элемент автомобиля, стиль или дизайн. Обеспечивает надежное и аккуратное крепление, предотвращая смещение или вибрацию деталей во время эксплуатации автомобиля.

Монтаж рекомендуется проводить в теплом помещении или при температуре выше -5°C. На сильном морозе пластик становится хрупким, и фиксирующие грани могут сломаться при установке.

Место установки – двери, молдинги.

Марка авто и модели:

• Mercedes-Benz - S-Class

ОЕМ:

• 69888978
• 0069888978
• A0069888978

Преимущества

• Устойчивость к коррозии: в отличие от металла, пластик не ржавеет и не разрушается от влаги и реагентов.
• Легкий вес: минимальная масса деталей не утяжеляет конструкции и элементы обшивки.
• Безопасность для кузова: пластик не царапает лакокрасочное покрытие и не провоцирует появление ржавчины на авто.
• Виброгашение: эластичный материал снижает уровень шумов, предотвращая появление «сверчков» и дребезжания в салоне.
• Простота монтажа: установка выполняется вручную простым нажатием без использования сложного специнструмента.
• Доступная стоимость: выгода при ремонте и обслуживании без потери качества фиксации.

Инструкция по установке

1. Демонтируйте остатки старого поврежденного крепежа и тщательно очистите внутренние пазы широкого молдинга и посадочные отверстия в кузовном металле двери от грязи, дорожного налета и песка.
2. Заведите клипсу опорной планкой во внутренний направляющий паз с тыльной стороны молдинга двери.
3. Защелкните фиксирующий крюк клипсы в замковый выступ молдинга и сдвиньте ее вдоль направляющих до совмещения с технологическими отверстиями кузова.
4. Сориентируйте замковые блоки всех установленных клипс соосно посадочным гнездам в металлической панели двери.
5. Равномерным нажатием рук или аккуратными ударами ладони прижмите молдинг по всей длине до плотного защелкивания замков в кузовных отверстиях.
6. Проверьте результат: молдинг должен прилегать равномерно по всей длине кузова без зазоров, перекосов, люфта и свободного хода.

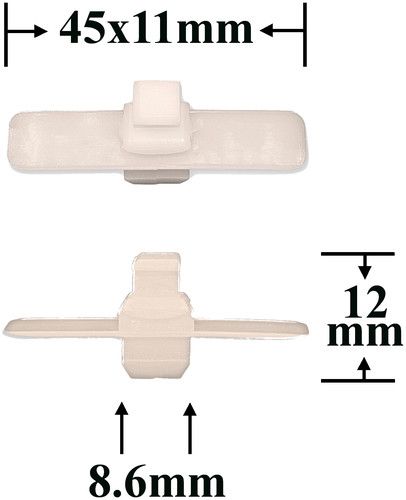

Размеры

Характеристики

• Тип клипсы
  Фигурная
• Место установки
  Внутренняя отделка (двери) / Кузов (двери) / Кузов (молдинги дверей) / Кузов (молдинги)
• Марка авто
  Mercedes
• Единицы измерения
  шт
• Артикул
  0981
• Материал
  Пластик
• Штрих код
