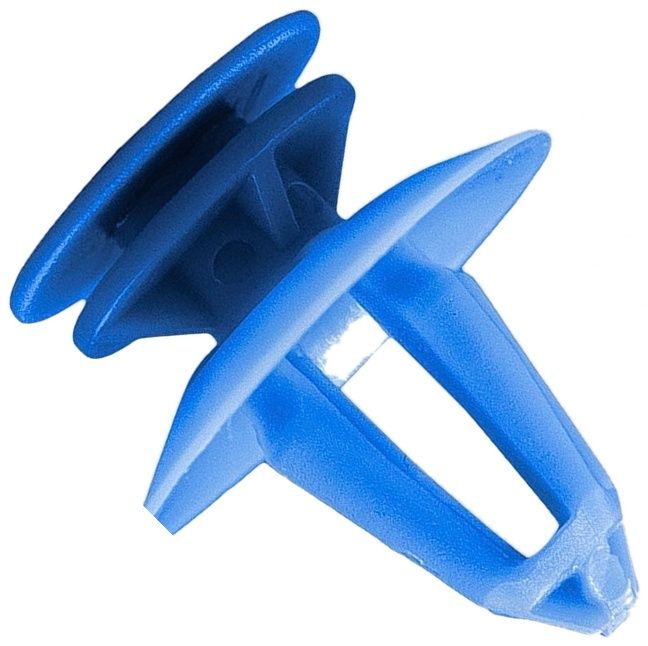

Клипса автомобильная фигурная AS-961

Пластиковая фигурная клипса AS-961 предназначена для правильного позиционирования и надежного удержания внутренних панелей отделки передних и задних дверей, дверных карт, панелей стоек, обшивки крышки багажника и декоративно-защитных элементов интерьера автомобиля. Она применяется для скрытого защелкивающегося монтажа сопрягаемых деталей обшивки к металлическому каркасу кузова. Данный автокрепеж разработан специально для автомобилей Ford (Sierra, Fiesta) и Renault (Clio II), а также подходит для универсального применения на других марках со схожей конфигурацией посадочных мест. Эластичная тарельчатая юбка основания работает как компенсационная пружина постоянного натяжения: обеспечивает плотный беззазорный прижим дверной карты к кузовному металлу, герметизирует монтажное отверстие от пыли и влаги, предотвращает самопроизвольное отщелкивание обшивки при вибрациях и резких хлопках дверей, а также эффективно устраняет скрипы («сверчки») и дребезжание в салоне во время движения. Изделие изготовлено из высокопрочного полиамида (PA66) в сочетании с эластичным уплотнителем, устойчиво к старению, ультрафиолету, влаге, дорожным реагентам и экстремальным перепадам температур (от -40°C до +90°C).

Конструктивные особенности

• Двухъярусная дисковая опорная головка: ступенчатая геометрия с нижним удерживающим диском и кольцевой шейкой обеспечивает точную скользящую посадку в фигурный монтажный карман или паз с тыльной стороны дверной карты, надежно удерживая клипсу от вырывания.
• Эластичная тарельчатая юбка-зонтик: выпуклый тонкостенный сводчатый фланец действует как встроенная демпфирующая пружина, компенсируя технологические зазоры и разнотолщинность сопрягаемых деталей, а также защищая лакокрасочное покрытие кузова от прямого контакта с жестким основанием.
• Стреловидный полый замковый наконечник: клиновидный направляющий носик с боковыми фиксирующими уступами легко сжимается при заходе в технологическое отверстие кузова и жестко раскрывается с обратной стороны металлической панели, блокируя обратный ход.
• Центральный осевой канал сердечника: сквозное направляющее отверстие обеспечивает равномерную упругую деформацию лепестков при монтаже и предотвращает хрупкий излом полимера при динамических нагрузках.
• Яркий цветной корпус: контрастный оттенок пластика облегчает визуальный контроль правильности установки клипсы в пазы обшивки при сборочных работах.

Клипсы фигурные автомобильные – отличаются от стандартных пистонов формой, которая, в свою очередь, адаптируется под конкретный элемент автомобиля, стиль или дизайн. Обеспечивает надежное и аккуратное крепление, предотвращая смещение или вибрацию деталей во время эксплуатации автомобиля.

Монтаж рекомендуется проводить в теплом помещении или при температуре выше -5°C. На сильном морозе пластик становится хрупким, и фиксирующие грани могут сломаться при установке.

Место установки – двери, обшивка.

Марка авто и модели:

• Ford - Fiesta (981 - 1989), Sierra (1987 - 1993)
• Renault - Clio II (1998 - 2008)

ОЕМ:

• 6099812

Преимущества

• Устойчивость к коррозии: в отличие от металла, пластик не ржавеет и не разрушается от влаги и реагентов.
• Легкий вес: минимальная масса деталей не утяжеляет конструкции и элементы обшивки.
• Безопасность для кузова: пластик не царапает лакокрасочное покрытие и не провоцирует появление ржавчины на авто.
• Виброгашение: эластичный материал снижает уровень шумов, предотвращая появление «сверчков» и дребезжания в салоне.
• Простота монтажа: установка выполняется вручную простым нажатием без использования сложного специнструмента.
• Доступная стоимость: выгода при ремонте и обслуживании без потери качества фиксации.

Инструкция по установке

1. Демонтируйте поврежденный старый крепеж и тщательно очистите посадочные пазы дверной карты и технологические отверстия в металлической панели двери от пыли, грязи и осколков пластика.
2. Заведите нижний диск головки клипсы в соответствующий направляющий паз или монтажный карман с тыльной стороны обшивки двери.
3. Сориентируйте стреловидные наконечники всех установленных клипс строго соосно ответным посадочным гнездам в металле кузова.
4. Приложите панель обшивки к каркасу двери и равномерным нажатием руки или аккуратными ударами ладони по периметру защелкните клипсы в кузовные отверстия до упора.
5. Убедитесь в полном защелкивании замков и плотном прилегании эластичной тарельчатой юбки к плоскости двери.
6. Проверьте надежность монтажа: дверная карта должна прилегать равномерно по всей плоскости без зазоров, люфта, волнообразных провисаний и скрипов.

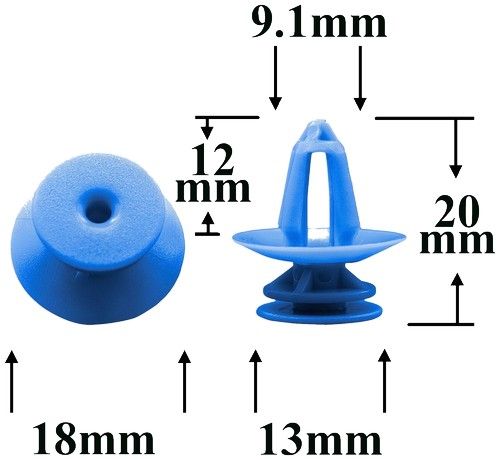

Размеры

Характеристики

• Тип клипсы
  Фигурная
• Место установки
  Внутренняя отделка (двери) / Обшивка (разное) / Кузов (двери) / Обшивка (двери) / Обшивка (крыша)
• Марка авто
  Ford / Renault
• Единицы измерения
  шт
• Артикул
  0970
• Материал
  Пластик
